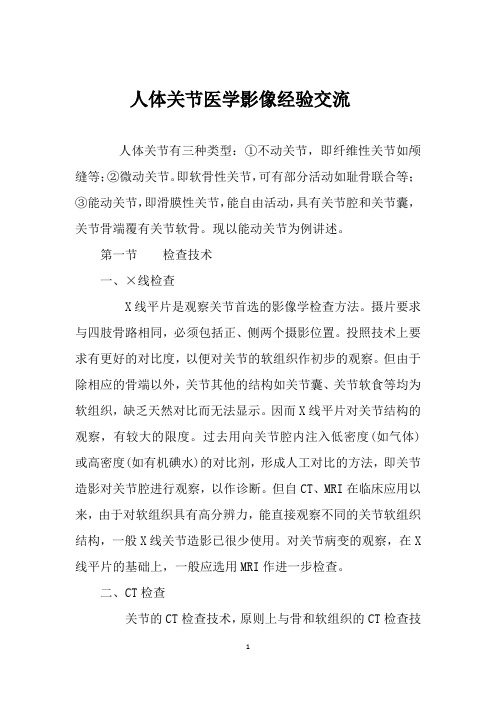

人体关节医学影像经验交流

人体关节医学影像经验交流人体关节有三种类型：①不动关节，即纤维性关节如颅缝等；②微动关节。

即软骨性关节，可有部分活动如耻骨联合等；③能动关节，即滑膜性关节，能自由活动，具有关节腔和关节囊，关节骨端覆有关节软骨。

现以能动关节为例讲述。

第一节检查技术一、×线检查X线平片是观察关节首选的影像学检查方法。

摄片要求与四肢骨路相同，必须包括正、侧两个摄影位置。

投照技术上要求有更好的对比度，以便对关节的软组织作初步的观察。

但由于除相应的骨端以外，关节其他的结构如关节囊、关节软食等均为软组织，缺乏天然对比而无法显示。

因而X线平片对关节结构的观察，有较大的限度。

过去用向关节腔内注入低密度(如气体)或高密度(如有机碘水)的对比剂，形成人工对比的方法，即关节造影对关节腔进行观察，以作诊断。

但自CT、MRI在临床应用以来，由于对软组织具有高分辨力，能直接观察不同的关节软组织结构，一般X线关节造影已很少使用。

对关节病变的观察，在X 线平片的基础上，一般应选用MRI作进一步检查。

二、CT检查关节的CT检查技术，原则上与骨和软组织的CT检查技术相似。

关节结构较为复杂，一般宜采用薄层扫描，层厚2mm－5mm。

如拟行多平面重建或表面重建则以lmm－2mm的层厚作横断扫描。

CT关节造影：是将对比剂注入所需检查的关节腔内再作CT扫描。

对比剂可以是气体或稀释的有机碘水溶液或两者合并使用，穿刺部位常规消毒后行局麻，穿刺关节腔，确认针头到达关节腔后注入适量对比剂，然后进行CT扫描。

三、MRl检查关节的MRI检查基本原则和方法与骨和软组织的MRI检查相同。

应尽量使用表面线圈以获得较好的信噪比。

一般先作横断TlWI和T2WI，在此基础上选作冠状和矢状扫描，必要时应行不同方向的斜位扫描。

MRI关节造影：如果关节内积液较多，可采用T2WI扫描序列，由于T2WI上关节腔内液体信号很高，能够达到关节造影的效果。

一般情况下也可将稀释后的对比剂注入关节腔后作Tl WI。

精准诊断：关节病的影像学方法关节病是一种常见的疾病，其病因复杂，病程漫长。

关节病的诊断和治疗需要综合考虑多种因素，其中影像学方法起着至关重要的作用。

影像学方法可以帮助医生准确地了解关节的结构和功能，从而进行精准的诊断和治疗。

在关节病的影像学方法中，X线片是最常用的方法之一。

X线片可以清晰地显示关节的骨骼结构，观察到关节间隙的宽度、形态以及关节面的情况。

通过X线片，医生可以诊断出关节骨折、关节退行性变、关节感染等疾病。

除了X线片，CT扫描也是关节病影像学诊断的重要手段。

CT扫描具有更高的分辨率，可以更加清晰地显示关节的细节。

通过CT扫描，医生可以观察到关节软组织的情况，诊断出关节韧带损伤、关节半月板损伤等疾病。

MRI是另一种重要的关节病影像学方法。

MRI可以清晰地显示关节软组织的情况，包括关节滑膜、关节韧带、关节半月板等。

通过MRI，医生可以诊断出关节滑膜炎、关节韧带损伤、关节半月板损伤等疾病。

关节超声检查也是影像学诊断的一种方法。

关节超声检查可以观察到关节滑膜的厚度、关节积液的情况以及关节软组织的状况。

通过关节超声检查，医生可以诊断出关节炎症、关节损伤等疾病。

关节病的影像学方法包括X线片、CT扫描、MRI和关节超声检查。

这些方法可以帮助医生准确地了解关节的结构和功能，从而进行精准的诊断和治疗。

在关节病的诊断和治疗过程中，影像学方法起着至关重要的作用。

在人生的漫长旅途中，关节是我们前行的伙伴，它们支撑着我们的身体，让我们能够自由地行走、奔跑、跳跃。

然而，关节病这个无声的敌人，却常常在不知不觉中侵蚀着我们的关节，导致疼痛、僵硬，甚至残疾。

在这样的时刻，影像学方法就成为了我们的眼睛，帮助我们一起面对这个挑战。

X线片，就像是揭开关节神秘面纱的第一步。

它让我们能够看到关节的骨骼结构，了解关节间隙的宽度、形态，观察关节面的情况。

每一片X线片，都像是一扇窗户，让我们更加清晰地看到关节的内部情况。

通过X线片，医生可以诊断出关节骨折、关节退行性变、关节感染等疾病。

骨关节磁共振MR读片指导建议xx年xx月xx日•MR读片基础知识•骨关节MR成像技术•骨关节MR常见病变•读片步骤与诊断思路目•读片中的难点与对策•读片结果的记录与分析录01MR读片基础知识核磁共振是利用外加磁场改变氢原子核的能级分布，通过外加磁场和射频脉冲交替作用，利用射频信号检测氢原子核的共振吸收情况，从而获得图像。

核磁共振原理骨关节磁共振主要观察关节软骨、半月板、交叉韧带等软组织结构的病变，具有无创、无辐射等优点。

骨关节磁共振MR成像原理1MR图像特点23骨关节磁共振图像具有高分辨率特点，能够清晰显示关节内部结构。

高分辨率骨关节磁共振可以进行多方位成像，如横轴位、矢状位和冠状位等，以便全面观察病变。

多方位成像磁共振对软组织对比度较高，可以清晰地显示关节内的半月板、韧带等软组织结构。

软组织对比度高03分析病变性质根据图像特点，分析病变的性质，如炎症、肿瘤等，并结合病史和其他检查结果进行综合判断。

MR图像解读基础01熟悉正常解剖骨关节磁共振读片前，需要熟悉正常关节的磁共振图像，了解正常解剖结构。

02观察病变位置和范围读片时需要仔细观察病变的位置和范围，注意观察病变对周围组织的影响。

02骨关节MR成像技术选用高分辨骨关节专用线圈，以获取更清晰的图像。

常规骨关节MR成像技术线圈选择常用的骨关节磁共振序列包括T1WI、T2WI、抑脂序列等。

常规序列包括整个骨关节，以便全面评估病变情况。

扫描范围通过运用抑脂序列，突出显示关节内脂肪信号，有助于诊断炎症和损伤。

脂肪抑制技术利用水在磁场中的特性，显示关节内液体信号，辅助评估关节内病变。

水成像技术扩散加权成像技术，有助于检测骨关节内的早期缺血和梗死。

DWI技术特殊成像技术介绍成像技术的临床应用骨关节磁共振对于诊断关节炎具有较高价值，如滑膜炎、骨质增生等。

关节炎诊断韧带损伤评估关节内肿瘤诊断手术评估通过显示韧带形态和信号，评估韧带损伤程度和范围。

骨关节磁共振可清晰显示关节内肿瘤病变，为诊断提供重要依据。

关节病影像学诊断的实践指导关节病的影像学诊断主要包括X线检查、CT扫描、MRI和超声检查。

每种检查方法都有其优缺点，因此在实际操作中，我们需要根据患者的具体情况选择最合适的检查方法。

X线检查是诊断关节病最基本、最常用的方法。

它能够清晰地显示关节骨骼的形态、骨质密度、关节间隙和软组织情况。

对于初步了解关节病的情况非常有帮助。

但是，X线检查对于软组织和关节腔内病变的显示有限，因此需要结合其他检查方法。

CT扫描具有较高的空间分辨率，能够清晰地显示关节骨骼的细节和关节软组织结构。

对于关节骨折、关节腔内病变和骨坏死的诊断具有较高的价值。

但是，CT扫描对软组织的显示仍有限，且辐射剂量较大，不适用于常规筛查。

MRI具有较高的软组织分辨率，能够清晰地显示关节软组织、韧带、半月板和 cartilage 等结构。

对于早期发现关节软组织的损伤、退变和炎症具有较高的敏感性。

但是，MRI的设备成本较高，检查时间较长，不适用于初步筛查。

超声检查是一种无创、便捷的检查方法，能够实时观察关节软组织结构和血流情况。

对于关节腔内病变、滑膜炎症和韧带损伤的诊断具有较高的价值。

但是，超声检查的分辨率较低，对于关节骨骼和深层软组织的显示有限。

在实际诊断过程中，我们需要综合运用这些影像学检查方法，以获取最全面、最准确的诊断信息。

对于疑似关节病患者，我们通常进行X线检查，以了解关节骨骼的基本情况。

如果X线检查结果显示异常，或者患者症状较重，我们需要进一步进行CT扫描或MRI检查，以了解关节软组织和韧带的情况。

必要时，我们还可以进行超声检查，以观察关节腔内病变和血流情况。

1. 结合临床症状和体征：影像学检查虽然具有较高的准确性，但仍需结合患者的临床症状和体征，以提高诊断的准确性。

2. 关注年龄和性别因素：不同年龄和性别的人群，关节病的类型和发病率有所不同。

在诊断过程中，我们需要关注这些因素，以制定合理的检查方案。

3. 动态观察：关节病的病情发展是一个动态过程，我们需要定期对患者进行影像学检查，以观察病情变化，指导临床治疗。

关节病影像学诊断的临床实践作为一名经验丰富的影像学诊断专家，我一直在致力于关节病的影像学诊断工作。

在我看来，关节病的影像学诊断是一项极具挑战性的任务，它需要我们不仅要有扎实的理论基础，还要有丰富的实践经验，更要有敏锐的洞察力和严谨的科学态度。

在实际工作中，我遵循的原则是：精细、严谨、全面。

每次诊断前，我都会仔细了解患者的病史，认真进行体格检查，确保不遗漏任何重要信息。

然后，我会根据患者的具体情况，选择合适的影像学检查方法，如X线、CT、MRI等。

比如，对于一位疑似髋关节疾病的患者，我会进行X线检查，因为它可以清晰地显示骨骼结构，对于诊断骨折、退行性骨关节病等疾病非常有帮助。

如果X线检查结果不够明确，我可能会选择进行CT或MRI检查，CT可以提供更详细的骨骼结构信息，而MRI则可以更好地显示软组织情况。

在实际诊断过程中，我曾遇到过一位50岁的女性患者，她因为长期关节疼痛而来就诊。

经过仔细的询问病史和体格检查，我怀疑她可能患有髋关节退行性疾病。

为了确诊，我为她进行了X线、CT和MRI检查。

X线检查显示髋关节间隙变窄，CT检查结果显示髋臼边缘有骨刺形成，而MRI检查则清晰地显示了髋关节软组织的病变情况。

根据这些影像学检查结果，我最终确诊该患者患有髋关节退行性疾病，并为其制定了相应的治疗方案。

除了诊断准确性，我在诊断过程中也非常注重患者的安全和舒适。

我会根据患者的具体情况，调整检查参数，尽量减少检查对患者的不良影响。

比如，对于一些对X线敏感的患者，我会选择较低剂量的X线检查，以减少对患者身体的伤害。

在关节病的影像学诊断中，我还注意到了一个重要的问题，那就是疾病的早期诊断和干预。

很多关节疾病在早期并没有明显的症状，但如果能够早期发现并干预，可以大大延缓疾病的发展，减轻患者的痛苦。

因此，我在工作中始终保持着高度的警觉性，努力发现每一个可能的早期病变。

重点和难点解析病史的采集是关节病影像学诊断的重要一步。

通过与患者进行详细的交流，可以了解到患者的病情发展、症状表现、既往病史等信息。

骨关节系统正常及异常影像学表现骨关节系统是人体的重要组成部分，其正常与异常影像学表现对于疾病的诊断和治疗具有重要意义。

本文将介绍骨关节系统的正常影像学表现以及常见的异常影像学表现。

一、骨关节系统的正常影像学表现1、骨皮质：骨皮质是骨组织中最坚硬的部位，在X线片上呈连续、光滑的线状。

不同部位的骨皮质厚度不同，如长骨的骨皮质较厚，而扁骨的骨皮质较薄。

2、骨髓腔：骨髓腔是骨内的腔隙，在X线片上表现为骨皮质内部的低密度区域。

不同部位的骨髓腔大小不同，如长骨的骨髓腔较大，而扁骨的骨髓腔较小。

3、骨松质：骨松质是骨组织中的疏松部分，由许多不规则的骨小梁构成。

在X线片上，骨松质表现为网状结构，密度较低。

4、关节间隙：关节间隙是关节软骨之间的间隙，在X线片上表现为透明的低密度区域。

关节间隙的大小取决于关节的类型和状态。

二、骨关节系统的异常影像学表现1、骨折：骨折是指骨组织的完整性受到破坏。

在X线片上，骨折表现为骨皮质断裂、骨髓腔出血等。

不同类型的骨折表现不同，如横行骨折、斜行骨折等。

2、骨肿瘤：骨肿瘤是发生在骨组织中的肿瘤性疾病。

在X线片上，骨肿瘤表现为骨皮质破坏、骨髓腔扩张等。

不同类型的骨肿瘤表现不同，如骨肉瘤、软骨肉瘤等。

3、骨关节炎：骨关节炎是一种常见的关节疾病，表现为关节软骨退行性变和骨质增生。

在X线片上，骨关节炎表现为关节间隙狭窄、关节边缘增生等。

4、类风湿性关节炎：类风湿性关节炎是一种自身免疫性疾病，表现为关节炎症和骨质破坏。

在X线片上，类风湿性关节炎表现为关节间隙增宽、关节边缘侵蚀等。

5、强直性脊柱炎：强直性脊柱炎是一种慢性炎症性疾病，表现为脊柱及周围关节的骨质破坏和畸形。

在X线片上，强直性脊柱炎表现为脊柱生理曲度消失、椎体边缘骨质增生等。

熟悉骨关节系统的正常及异常影像学表现对于临床疾病的诊断和治疗具有重要意义。

通过对影像学资料的分析，医生可以准确地判断疾病的类型、程度以及制定相应的治疗方案。
