电力系统模块库电力系统模块库是专用于RLC电路，电力电子电路，电机传动控制和电力系统仿真模块库。
该模块库包含了各种交/直流电源,大量电气元器件和电工测量仪表以及分析工具等。
利用这些模块可以模拟电力系统运行和故障的各种状态,并进行仿真和分析。

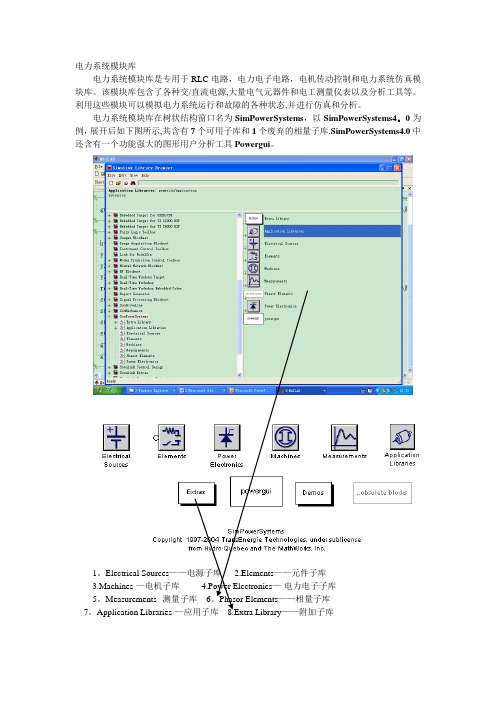

电力系统模块库在树状结构窗口名为SimPowerSystems，以SimPowerSystems4。
0为例，展开后如下图所示,共含有7个可用子库和1个废弃的相量子库.SimPowerSystems4.0中还含有一个功能强大的图形用户分析工具Powergui。
1。
Electrical Sources——电源子库 2.Elements——元件子库3.Machines-—电机子库4.Power Electronics—-电力电子子库5。
Measurements--测量子库6。
Phasor Elements——相量子库7。
Application Libraries-—应用子库8.Extra Library——附加子库1。
Electrical Sources-—电源子库电源子库提供了7种电源模块，分别是单相交流电流源，单相交流电压源,单相受控电流源和单相受控电压源，直流电压源，三相可编程电压源和三相电源模块.这些模块的图标及功能简介参见附录表D—1 电源子库模块名用途AC Current Source 提供一个正弦交流电流源AC V oltage Source 提供一个正弦交流电压源Controlled Current Source 提供一个输出电流受输入信号控制的可控电流源Controlled V oltage Source 提供一个输出电压受输入信号控制的可控电压源DC V oltage Source 提供一个直流电压源3—Phase Programmable V oltage Source 提供一个三相可调节电源信号，其中幅值、相角、频率和谐波均可变3-Phase Source 提供一个带有电阻和电感的三相电压源2。
二极管整流桥用二极管型号1N4007材料为硅、塑封整流作用，最高耐压值为1000v，最大通过电流为1A开关用二极管型号1N4148材料为硅、高速开关耐压值在75—100之间，同时最大的通过电流在0.15A左右，最高可以达0.45A。
稳压管;稳压管通常用的是二极管的反向击穿性能，通过稳压管的稳压特性，可以在直流的情况下获得相对稳定的直流电压。
以下为几种稳压管以及其对应的稳压值。
三极管的型号与特点：三极管的图标与检测第一种的型号为NPN型第二种的型号为PNP型三极管三极管的检测技术判断基极和三极管的类别将三极管看成是两个二极管，采用万用表进行测量和判断PNP型的三极管，将正表笔接三极管一个管脚上，负表笔分别接另外两个管脚，测定两个阻值，如果测定的两个阻值均较小，并且为1千欧姆左右，则正表笔所接的管脚为PNP型三极管的基极，如果测定的两个值一大一小或都大，可将正表笔接在另外的管脚上，再试，知道两个值均较小为止。
NPN型的三极管，将负表笔接三极管的一个管脚，正表笔分别接另外的两个管脚，测定两个阻值，如果两个阻值均较小，并且都为5千欧姆左右时，则负表笔所接管脚为NPN型三极管的基极，如果测定的两个值一大一小，可将负表笔另外接一个管脚，再试，直到两个阻值均较小为止。
三极管的集电极的判断利用三极管正向电流放大系数大于反向电流放大系数的原理，可以判断三极管的集电极。
用手将万用表两个表笔分别接在除基极以外的两个电极，用手接入人体电阻，实现万用表的指针的偏置，测出万用表读数。
再将万用表两个表笔对调同样测出万用表的读数，比较两次读数，对于PNP型的三极管，万用表指针偏转大的一次中正表笔接的为集电极，对于NPN型的三极管，万用表指针偏转大的一次中负表笔所接的电极为集电极。
欧洲常见的电子管介绍(转)一、前述1904年，英国人弗莱明发明的具有划时代历史意义的电子二极管标志着人类进入了无线电时代。
在半导体器件未得到广泛应用之前的半个多世纪中，胆管在无线电广播通讯、音频放大、仪器仪表和其他工业自动化控制方面扮演着“独一无二”的角色，为人类的文明进步立下了“赫赫战功”。
许多人可能不知，1946年美国人发明的世界上第一台电子计算机ENIAC就是由18000多个胆管构成的。
今天，用着摆在桌面上的电脑，不禁浮想联翩。
恰巧今年是胆管诞辰一百周年的日子，理应庆贺一番才是。
西欧是胆管的发源地之一，也是世界上生产胆管最集中的地方。
据不完全统计，鼎盛时期的西欧胆管品牌过百，每年生产的各类胆管遍及世界各地，多不胜数。
随着半导体器件的广泛应用，西欧的胆管生产厂早在二十多年前已陆续停产。
众多的著名胆管品牌也因此或改弦易辙，或随之消失。
幸好如今还能在NOS管上一见其昔日的风采。
胆管逐渐淡出绝大部分应用领域后，一般的人只能在音频这块“绿洲”中还能见到胆管的“靓影”。
就音频用管而言，人们公认西欧上世纪五六十年代（凡“年代”均指上世纪，下同）生产的胆管品质超群，无与伦比，一些发烧友更非“西胆”不听。
也许有人会问，随着科技的进步，越近期的产品其质量应越好才是。
其实不然，胆管的生产工艺在那时已达到了炉火纯青的地步，改进的余地很有限。
加上当时正值胆管火红的年代，各品牌之间竞争激烈。
在某些领域如国防、仪器仪表也需要高质量的胆管。
从七十年代起，胆管需求已逐渐衰落，生产成本能省则省，品质控制也大不如以前。
在西欧各胆管生产厂相继关闭后，一些品牌虽还在发行胆管，但产品已非原厂产，而是来自“五湖四海”，难循其踪，质量更是无法保证。
这种情况连一些著名品牌也未能幸免。
因此，玩胆者在搜罗胆管时，把目光投向早期的产品不无道理。
可惜因停产多年，这些NOS管存货日减而价格年复一年不断上涨。
某些牌子响、年份早的音频用管已属“古董”，不少拥有者只作收藏而不舍得上机。
目录：一、设置仿真环境与操作1、设置整体仿真环境2、设置模拟仿真选项3、常用操作二、图标含义与绘图1、逻辑探针图标2、逻辑状态图标3、示波器图标4、交流VSINE图标5、Probes探针图标6、电源图标7、Counter Timer图标检测频率10、修改网表和电子元件属性11、生成BOM12、总线标注三、通用电子元件1、通用电子元件列表2、以文本形式查看与修改元件属性四、交互式VSM仿真1、信号发生器1）PULSE图标产生波形 2）SFFM图标产生两个正弦波的调制波 3）PWLIN图标产生自定义波形五、图表式仿真1、图表仿真使用的信号源介绍2、图表仿真的一些操作六、单片机仿真1、Proteus作为独立的调试器1）Keil编译环境设置输出Proteus可调试文件2）Proteus中相关操作3）常用调试文件格式2、Proteus作为在路模拟器ICE(In-Circuit Emulator)1）官网下载链接程序链接Keil与Proteus 2）通过VDM51.dll链接Keil与Proteus 3）使用VDMAGDI.EXE链接Keil与Proteus3、添加hex文件到单片机七、仿真模型及其创建1、Primitive Models2、Schematic Models1）绘制图形2）创建元件3）模型的创建3、VSM Models4、SPICE Models5、元件模型的介绍八、调试跟踪九、仿真错误处理1、出现元件错误提示2、Gmin stepping failed和too many iterations without convegence(不收敛的迭代次数太多)3、置放电压探针，仿真显示“1.#QNAN”4、仿真中Digital Oscilloscope数字示波镜无显示的处理5、多谐振荡器无法起振十、仿真实例讲解1、分等级与参数化电路设计2、伺服电机控制-------------------------------------------下面的讲述基于Proteus 8.6 SP2 Professional版本WIN7/32位系统，此软件下载搜索我的百度网盘“Proteus 8.6 SP2 Professional 使用良好”。
电气图形符号大全时间：2015/10/09 11:44:44电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
图形符号的种类和组成图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
图形符号分类：限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。
导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。
无源元件图形符号包括：电阻器，电感器，电容器等。
半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。
电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。
开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。
测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。
电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。
电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
电气元件的图形和符号1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来，有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。
最新的《电气简图用图形符号》国家标准68／T 4728的具体内容包括：(1)GB／T 4728。
1—2005第1部分：一般要求；(2)GB／T 4728．2—2005第2部分：符号要素、限定符号和其他常用符号；(3)GB／T 4728．3～2005第3部分：导体和连接件；(4)GB／T 4728．4～2005第4部分：基本无源元件；(5)GB／T 4728．5～2005第5部分：半导体管和电子管；(6)GB／T 4728．6～2000第6部分：电能的发生与转换；(7)68／T 4728．7—2000第7部分：开关、控制和保护器件；(8)GB／T 4728．8—2000第8部分：测量仪表、灯和信号器件；(9)GB／T 4728．9～1999第9部分：电信：交换和外围设备；(10)GB／T 4728．10～1999第10部分：电信：传输；(11)GB／T 4728．11～2000第11部分：建筑安装平面布置图；(12)GB／T 4728．12—1996第12部分：二进制逻辑元件；(13)GB／T 4728．13～1996第13部分：模拟元件。
元器件标签标准
元器件标签标准通常是指在电子元器件上标记和标签化信息的规范。
这些标签包含了有关元器件的关键信息，有助于制造商、工程师和用户正确识别和使用元器件。
以下是一些可能包含在元器件标签中的标准信息：
1. 元器件型号：元器件的型号是唯一标识元器件的字符串或编码，包含制造商特定的信息。
2. 制造商信息：标签上通常包括元器件的制造商名称或标识，以便追溯元器件的来源。
3. 日期信息：制造日期或批次信息有助于追溯元器件的生产时间，对于质量控制和维护具有重要意义。
4. 性能参数：元器件标签可能包含关于元器件性能的关键参数，例如额定电压、电流、频率等。
5. 批次号：对于大规模生产的元器件，可能会包含批次号，方便制造商进行质量控制和追溯。
6. 认证信息：标签上可能包含元器件所符合的认证标准或认证机构的标志，确保元器件符合特定的质量和安全标准。
7. 包装信息：对于成批发货的元器件，包装信息如数量、包装方式等可能也包含在标签上。
8. 符号和图标：元器件标签上可能包含有关极性、引脚配置、防静电措施等的符号和图标。
9. 安全和环保标识：一些标签可能包含有关元器件安全性和环保符合性的标识，符合相关的法规和标准。
这些标准可以有所变化，具体取决于元器件的种类和用途，以及制造商和行业的规范。
在使用元器件之前，建议仔细阅读元器件的标签以确保正确理解元器件的特性和限制。
培训资料组件之识别一． 贴片电阻的认识一般而言﹐贴片电阻有五种参数﹕尺寸; 阻值﹔允差﹔温度系数﹔包装 1.单位换算﹕贴片电阻以奥姆为单位﹐1M Ω=1×103K Ω=1×106Ω2.电阻计算法﹕贴片电阻之丝印有三位数字﹐也有四位数字﹐常见的形式为三位数字。
1． 如为三位数字﹐则前两位数字为有效数字﹐第三位数字表示后接零的数目﹐有小数点时用”R”表示﹐并占一位有效位数。
2． 如为四位数字﹐则前三位数字为有效数字﹐第四位数字表示后接零的数目﹐有小数点时用”R”表示﹐并占一位有效位数。
例如﹕5R6表示5.6R3． 标称阻值是按系数来确定的﹐各系列是由电阻的允差来划分的﹐(允差越小则划分的越多) 其中最常见的是E-24(电阻的允差为±5%)﹐如表1-1所示注﹕各阻值与基数有倍乘因子关系。
如基数为100﹐若乘以不同的倍乘因子﹐就可以得到阻值1Ω﹑10Ω﹑100Ω﹑1K Ω﹑10K Ω。
例如: 473 其阻值为47×103Ω3．尺寸系列: 贴片电阻一般有7种尺寸﹐用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码﹐前两位与后两位分别表示电阻的长与宽﹐以英寸为单位﹐另一种是米制代码﹐也是由4位数字表示﹐其单位为毫米。
不同尺寸的电阻﹐其功率也不同。
表1-2列出这7 种尺寸的代码和功率值4．温度系数﹕贴片电阻的温度系数有2 级﹐即W 级±200ppm/℃;X 级﹐±100ppm/℃。
只有允差为F级的电阻格采用X 级﹐其它允差的电阻一般为W 级 5．允差 贴片电阻的允差常用的有四级﹐即F 级﹐±1%﹔G 级﹐±2%﹔J 级﹐±5%﹔K 级﹐±10% 包装 主要有散装和状卷装两种6． 贴片电阻的工作温度范围为-55 ~ +125℃﹐最大工作电压与尺寸有关﹕0402与0603为50V ﹐0805为150V ﹐其它尺寸为200V 。
电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM这里有一些电子元件的知识给新手：电子元件（1）<电阻>电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为：分流、限流、分压、偏置等。
＃ 1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如： 472 表示47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）＃ 2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10 金色/ x0.1 ±5 黑色 0 +0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±0.5 蓝色 6 x1000000 ±0.2 紫色7 x10000000 ±0.1 灰色 8 x100000000 / 白色 9 x1000000000 /电子元件（2）<电容>＃ 1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f 表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
＃ 2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如 10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF ＃ 3、电容容量误差表符号 F G JK L M 允许误差±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
电子元件（3）<晶体二极管>晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
＃ 1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如 1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
＃ 2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
＃ 3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
＃ 4、常用的1N4000系列二极管耐压比较如下：型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 耐压（V） 50 100 200 400 600 800 1000 电流（A）均为1电子元件（4）<稳压二极管>稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
＃ 1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
＃ 2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761 稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V电子元件（5）<电感>电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。
电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法，色标法与电阻类似。
如：棕、黑、金、金表示 1uH（误差5%）的电感。
电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH电子元件（6）<变容二极管 >变容二极管是根据普通二极管内部“PN结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。
在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障，主要表现为漏电或性能变差：（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极电子元件（7）<晶体三极管>晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。
＃1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。
＃2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。
为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。
名称共发射极电路共集电极电路（射极输出器）共基极电路输入阻抗中（几百欧～几千欧）大（几十千欧以上）小（几欧～几十欧）输出阻抗中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）电压放大倍数大小（小于1并接近于1）大电流放大倍数大（几十）大（几十）小（小于1并接近于1）功率放大倍数大（约30～40分贝）小（约10分贝）中（约15～20分贝）频率特性高频差好好续表应用多级放大器中间级，低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路电子元件（8）<场效应晶体管放大器>＃1、场效应晶体管具有较高输入阻抗和低噪声等优点，因而也被广泛应用于各种电子设备中。
尤其用场效管做整个电子设备的输入级，可以获得一般晶体管很难达到的性能。
＃2、场效应管分成结型和绝缘栅型两大类，其控制原理都是一样的。
＃3、场效应管与晶体管的比较（1）场效应管是电压控制元件，而晶体管是电流控制元件。
在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。
