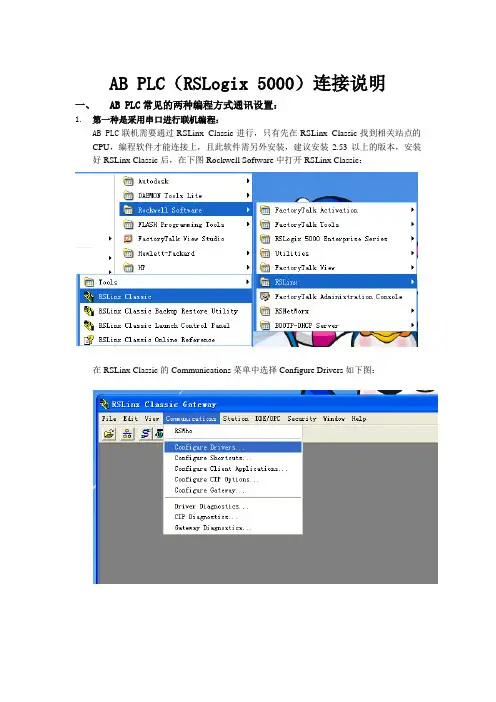

AB PLC（RSLogix 5000）连接说明一、AB PLC常见的两种编程方式通讯设置：1.第一种是采用串口进行联机编程：AB PLC联机需要通过RSLinx Classic进行，只有先在RSLinx Classic找到相关站点的CPU，编程软件才能连接上，且此软件需另外安装，建议安装2.53以上的版本，安装好RSLinx Classic后，在下图Rockwell Software中打开RSLinx Classic：在RSLinx Classic的Communications菜单中选择Configure Drivers如下图：在弹出的对话框中点击Available Driver Types选择新建一个串口驱动：单击上图中的Add New按钮，输入名称后单击OK确认添加串口驱动，如下图直接确定：添加好串口驱动后弹出对话框设置串口通讯参数：如上图设置好串口通讯参数，与本机的串口通讯参数保持一致，修改完后点击OK确认即可，添加串口驱动后可随时点击上方的修改串口通讯参数：按上述步骤设置好串口驱动后，此时便可在RSLinx Classic的RSWho中看到PLC的各个模件（点击下图红色圈住的按钮）（注：此处截的图为以太网连接的，串口连接的与此类似）2.第二种是采用以太网进行联机编程：AB PLC采用以太网编程大体与通过串口编程类似，也需要通过RSLinx Classic进行，只有先在RSLinx Classic找到相关站点的CPU，编程软件才能连接上，且此软件需另外安装，建议安装2.53以上的版本，安装好RSLinx Classic后，与串口编程方式不同，采用以太网编程需先CPU出厂默认MAC地址改为以太网IP，首次更改IP通过伴随知道安装的BOOTP/DHCP Sever软件进行，如下图所示找到并打开BOOTP/DHCP Sever：如下两幅图所示在打开的软件中先选择Tools菜单中的Network Settings选项中将Subnet mask设置为255.255.255.0，其他可以默认，点击OK确认。
引言概述:
正文内容:
1.硬件设置
1.1硬件连接：详细描述AB品牌PLC与其他设备（如传感器、执行器等）之间的硬件连接方式，包括电源、通信线路等。
1.2模块配置：介绍如何正确配置PLC的输入输出模块，包括模块类型的选择、模块插槽的设置等。
1.3电气安全：强调正确接地和电气隔离的重要性，以保证工作环境和人员的安全。
2.编程软件
2.1软件安装：指导用户如何正确安装AB品牌PLC编程软件，并确保软件与PLC之间的兼容性。
2.2界面介绍：介绍编程软件的主要界面和功能，包括项目管理、在线监视、逻辑编辑等。
2.3编程规范：详细说明编写PLC程序的规范和规则，包括变量命名、注释要求等，以提高程序的可读性和可维护性。
3.程序编写
3.1数据类型：介绍AB品牌PLC支持的数据类型，包括位、字、浮点数等，并说明其在程序中的应用方法。
3.2逻辑控制：详细解释PLC的逻辑控制功能，例如条件判断、循环控制等，并给出示例程序进行说明。
3.3运算操作：介绍PLC的算术和逻辑运算符，包括加减乘除、与或非等运算，并给出使用方法和示例。
4.调试与测试
4.1上电测试：提供上电测试步骤，验证硬件连接和程序的正确性，确保PLC系统的正常运行。
4.2故障检测：介绍常见的PLC故障现象和排除方法，如输入输出故障、通信故障等，并给出相应的解决方案。
5.扩展功能
5.1模拟输入输出：详细介绍如何使用PLC的模拟输入输出功能，模拟传感器或执行器的输入输出信号。
5.2数据存储：介绍PLC的数据存储功能，如内部存储器、文件系统等，并说明其在实际应用中的作用。
总结:。

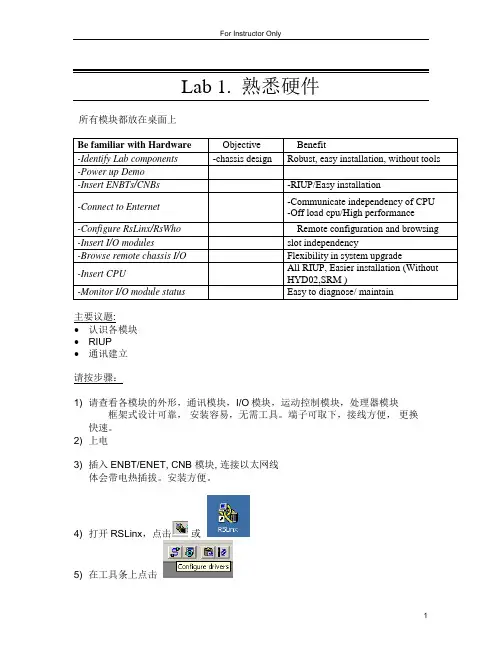

Lab 1. 熟悉硬件所有模块都放在桌面上Be familiar with Hardware Objective Benefit-Identify Lab components -chassis design Robust, easy installation, without tools -Power up Demo-Insert ENBTs/CNBs -RIUP/Easy installation-Connect to Enternet -Communicate independency of CPU -Off load cpu/High performance-Configure RsLinx/RsWho Remote configuration and browsing -Insert I/O modules slot independency-Browse remote chassis I/O Flexibility in system upgrade-Insert CPU All RIUP, Easier installation (Without HYD02,SRM )-Monitor I/O module status Easy to diagnose/ maintain主要议题:•认识各模块•RIUP•通讯建立请按步骤：1) 请查看各模块的外形，通讯模块，I/O模块，运动控制模块，处理器模块框架式设计可靠，安装容易，无需工具。
端子可取下，接线方便，更换快速。
2) 上电3) 插入ENBT/ENET, CNB 模块, 连接以太网线体会带电热插拔。
安装方便。
4) 打开RSLinx，点击或5) 在工具条上点击选择Ethernet Devices, 按下 Add New 键单击 OK.6) 增加以太网设备单击OK.注意：IP 地址按指导。
192.168.1.11----14 for ENBT 192.168.1.15 for PanelView Plus 7) 单击 Close8) 检查击计算机的IP设定。
初次使用AB-PLC的操作步骤一·设置PLC的IP1. 用USB线（普通的打印机线）连接PLC，电脑会自动安装驱动。
2. 打开RSLinx Classic软件，界面如下：左边的浏览器里会自动生成一个USB项。
3. 点开USB项，会看到正在连接的PLC，右击PLC，选择属性，跳出画面如下：设置相应的IP地址，点击应用，最后确认OK，如下图显示。
也可以用网线在BOOTP/DHCP Server软件中进行修改IP，另外此软件还可以查看任意一款带以太网口的MAC地址。
这个软件在你装完AB软件之后，自动生成的。
二·怎么用网线更新下载PLC固件和程序1. 在刚刚打开的RSLinx Classic软件里，点击配置驱动，画面如下：选择EtherNet/IP Driver，点击Add New2. 点击完Add New按钮后，弹出一个对话框如下：选择相应的网口IP地址项，点击应用和OK。
3. 接下来将会在RSLinx Classic软件的右边浏览器里会看到正在连接的PLC，如下：4. 打开PLC程序，点击Communications，画面如下：5. 选中蓝色区域的PLC，再点Download按钮，会跳出更新固件的画面，如下图：6. 点击更新固件，此时跳出画面，让你选择相应的版本，直接点击Update，更新开始。
7. 在更新固件期间，禁止断电或拔掉网线。
8. 更新完成后，会自动跳出如下的下载画面，点击下载。
三·怎么在线修改PLC程序1. 下载完成后，选择运行模式，此时程序处于在线运行监控模式，最左边会看到绿色的能量流，画面如下：2. 先点击需要修改的程序行，点击上图中的红色区的键，此时蓝色区域里的绿色能量流变成了虚线，见下图：此时可以对此行进行修改，添加一个I1.1的常开，再点击向右的一个绿色箭头，修改程序将会下载到PLC里，同时虚线变成绿实线。
在线修改完成。
四·HMI程序的建立连接和下载1. 打开HMI程序，点击通信设置，跳出设置画面：按照红色字体的步骤1，2，3，4，5，6操作，完成通信设置。
