第1讲 Multisim简介及基本应用

  • 格式：pdf
  • 大小：774.75 KB
  • 文档页数：72

下载文档原格式

  / 72

合集下载

NI Multisim 入门教程

NI Multisim 入门教程

4. Place（放置）菜单 Place（放置）菜单提供在电路工作窗口内放置元件、
连接点、总线和文字等17个命令， Place菜单中的命令 及功能如下： Component：放置元件。 Junction：放置节点。 Wire：放置导线。 Bus：放置总线。 Connectors：放置输入／输出端口连接器。 New Hierarchical Block：放置层次模块。 Replace Hierarchical Block：替换层次模块。
Instruments（打印电路工作区内的仪表）命令。 Recent Files：选择打开最近打开过的文件。 Recent Projects：选择打开最近打开过的项目。 Exit：退出。
2. Edit（编辑）菜单
Edit（编辑）菜单在电路绘制过程中，提供对电路和元 件进行剪切、粘贴、旋转等操作命令，共21个命令， Edit菜单中的命令及功能如下：
NI Multisim 10有丰富的Help功能，其Help系统不仅包
括软件本身的操作指南，更重要的是包含有元器件的
功能解说，Help中这种元器件功能解说有利于使用 EWB进行CAI教学。另外，NI Multisim10还提供了与国 内外流行的印刷电路板设计自动化软件Protel及电路仿 真软件PSpice之间的文件接口，也能通过Windows的
表库，分析功能，操作方法。
1.1 NI Multisim 10系统简介
NI Multisim 10是美国国家仪器公司（NI，National Instruments）最新推出的Multisim最新版本。
目前美国NI公司的EWB的包含有电路仿真设计的模块 Multisim、PCB设计软件Ultiboard、布线引擎Ultiroute 及通信电路分析与设计模块Commsim 4个部分，能完 成从电路的仿真设计到电路版图生成的全过程。 Multisim、Ultiboard、Ultiroute及Commsim 4个部分相 互独立，可以分别使用。Multisim、Ultiboard、 Ultiroute及Commsim 4个部分有增强专业版（Power Professional）、专业版（Professional）、个人版 （Personal）、教育版（Education）、学生版 （Student）和演示版（Demo）等多个版本，各版本 的功能和价格有着明显的差异。

《multisim使用》课件

《multisim使用》课件

MultiSim 的数字电路设计来自数字电路设计的基础 知识
数字电路设计需要掌握二 进制和逻辑门的运算特性 等。
MultiSim 的数字电路 设计流程
在 MultiSim 中设计数字电 路可以通过绘制逻辑图以 及进行仿真和分析来实现。
MultiSim 的数字电路 设计案例
比如可以设计一个四位计 数器，或使用 shift register 实现数据存储和移位等。
Multisim 使用 PPT 课件
欢迎来学习 Multisim 的使用！在这个课程中，我们将介绍 Multisim 的基本操 作以及它在模拟电路和数字电路设计中的应用。
MultiSim 介绍
什么是 MultiSim
MultiSim 的应用场景
MultiSim 的核心功能
MultiSim 是一种电路设计软件， 可用于模拟和分析模拟电路和 数字电路。它由 National Instruments 公司开发。
MultiSim 的实现原理
MultiSim 的原理和算法
MultiSim 采用基于 SPICE 器件模型的算法，能够在多语言状态下运行，能够支持直流、交流、瞬态 响应等。
MultiSim 的实现方式和机制
MultiSim 是一款模拟电路软件，支持在电路的层次结构上进行设计，并实现了元件和信号的完美解 释。
1
模拟电路设计的基础知识
在 MultiSim 中设计模拟电路需要掌握电路基础知识、元件特性和信号处理等。
2
MultiSim 的模拟电路设计流程
在 MultiSim 中设计模拟电路可以通过绘制电路图和进行仿真分析实现。
3
MultiSim 的模拟电路设计案例
比如可以设计一个从电压源中分离直流电压的电路，或者设计一个反馈放大电路，等 等。

(一) Multisim 11 软件基本介绍

(一) Multisim 11 软件基本介绍

Multisim 11 软件基本介绍NI Multisim软件是一个专门用于电子电路仿真与设计的EDA工具软件。

作为 Windows 下运行的个人桌面电子设计工具，NI Multisim 是一个完整的集成化设计环境。

NI Multisim 计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。

学生可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。

NI Multisim软件绝对是电子学教学的首选软件工具。

直观的图形界面整个操作界面就像一个电子实验工作台，绘制电路所需的元器件和仿真所需的测试仪器均可直接拖放到屏幕上，轻点鼠标可用导线将它们连接起来，软件仪器的控制面板和操作方式都与实物相似，测量数据、波形和特性曲线如同在真实仪器上看到的；丰富的元器件提供了世界主流元件提供商的超过17000多种元件，同时能方便的对元件各种参数进行编辑修改，能利用模型生成器以及代码模式创建模型等功能，创建自己的元器件。

强大的仿真能力以SPICE3F5和Xspice的内核作为仿真的引擎，通过Electronic workbench 带有的增强设计功能将数字和混合模式的仿真性能进行优化。

包括SPICE仿真、RF仿真、MCU仿真、VHDL仿真、电路向导等功能。

丰富的测试仪器提供了22种虚拟仪器进行电路动作的测量：Multimeter(万用表)Function Generatoer(函数信号发生器)Wattmeter(瓦特表)Oscilloscope(示波器)Bode Plotter(波特仪)Word Generator(字符发生器Logic Analyzer(逻辑分析仪)Logic Converter(逻辑转换仪)Distortion Analyer(失真度仪)Spectrum Analyzer(频谱仪)Network Analyzer(网络分析仪)Measurement Pribe(测量探针)Four Channel Oscilloscope(四踪示波器)Frequency Counter(频率计数器)IV Analyzer(伏安特性分析仪)Agilent Simulated Instruments(安捷伦仿真仪器)Agilent Oscilloscope(安捷伦示波器)Tektronix Simulated Oscilloscope(泰克仿真示波器)Voltmeter(伏特表)Ammeter(安培表)Current Probe(电流探针)Lab VIEW Instrument(Lab VIEW仪器)这些仪器的设置和使用与真实的一样，动态互交显示。

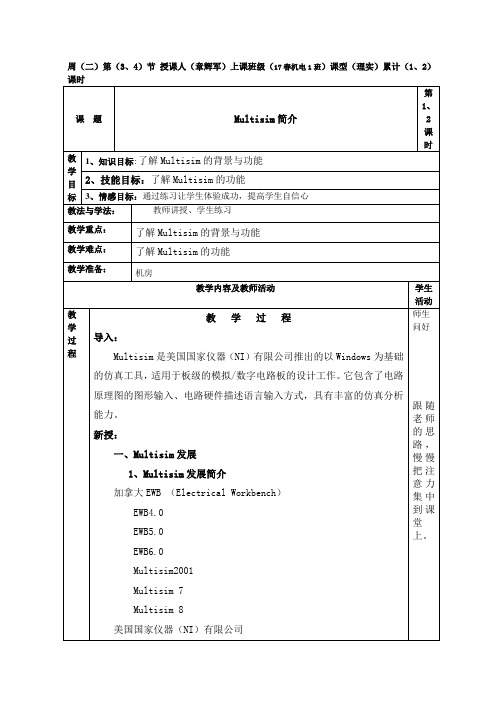

Multisim简介(累计第1、2课时)

Multisim简介(累计第1、2课时)
新授：
一、Multisim发展
1、Multisim发展简介
加拿大EWB（Electrical Workbench）
EWB4.0
EWB5.0
EWB6.0
Multisim2001
Multisim 7
Multisim 8
美国国家仪器（NI）有限公司
Multisim 9
Multisim 10
Multisim 11
（1）――模数电路仿真
（2）——单片机仿真
（3）――FPGA、PLD、CPLD仿真
（4）――通信系统分析与设计
（5）――32层PCB设计
NI Multisim仿真的内容：
（1）器件建模及仿真：模拟器件（二极管，三极管，功率管等）；数字器件（74系列，COMS系列，PLD，CPLD等）；FPGA器件。
Lab view:虚拟仪器原理及仿真
二、Multisim的主窗口
1、界面。
界面由多个区域构成：菜单栏，各种工具栏，电路输入窗口，状态条，列表框等。通过对各部分的操作可以实现电路图的输入、编辑，并根据需要对电路进行相应的观测和分析。用户可以通过菜单或工具栏改变主窗口的视图内容。
师生问好
跟随老师的思路，慢慢把注意力集中到课堂上。
学生需要认真听讲，做好笔记。
学生练习
教师巡视，辅导
Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
教学重点：
了解Multisim的背景与功能
教学难点：
了解Multisim的功能
教学准备：
机房
教学内容及教师活动
学生活动
教学过程
教学过程

Multisim简介

Multisim简介

元件
74xxx系列：包括74107、74109、74112、74113、74114、 74116、74125、74126、74133、74134、74138、74139、 74145、74147、74148、74151、74153、74154、74155、 74156、74157、74158、74159、74160、74162、74163、 74164、74165、74166、74169、74173、74174、74175、 74181、74190、74191、74192、74193、74194、74195、 74198、74199、74238、74240、74241、74244、74251、 74253、74257、74258、74273、74280、74290、74293、 74298、74350、74352、74353、74365、74367、74368、 74373、74374、74375、74377、74378、74379、74393、 74395、74445、74465、74466
频谱绘图仪：对于频率扫描绘制幅度和相位。支持 频率从mHz到GHz，以对数或线性坐标绘制
虚拟测试设备
字符发生器：作为驱动电路的一个数字激励源编辑器，可产 生最多达32 K×16位字。以ASCII码、二进制或十六进制显 示，可进行数据编辑。可装载、保存、剪切、粘贴数据。支 持断点和单步、冲击和连续波方式。为了保持同步，采用外 部触发和数据准备就绪指示
仿真器是交互式32位SPICE 3F5，强化支持自然方 式的数字和模/数混合元器件，自动插入信号转换 界面，支持多级层次化元器件的嵌套，采用GMIN 步进法，对于电路的大小和复杂度没有限制
集成化工具
原理图编辑工具是分层的工作环境，手工调整元器 件时可自动重排线路，自动分配元器件参考编号， 对于电路的大小没有限制

Multisim的介绍

Multisim的介绍
5.虚拟仪器及其使用
对电路进行仿真运行，通过对运行结果的分 析，判断设计是否正确合理，是EDA软件的 一项主要功能。 为此，Multisim为用户提供了类型丰富的虚 拟仪器，可以从Design工具栏Instruments 工具栏，或用菜单命令（Simulation/ instrument）选用这11种仪表。
以标签Workspace为例，当选中该标签时，Pre ferences对话框如下图所示：
在这个对话窗口中有3个分项： 1．Show：可以设置是否显示网格，页边界以
及标题框。 2．Sheet size：设置电路图页面大小。 3．Zoom level：设置缩放比例。
二、使用Multisim实现电路仿真
3.取用元器件
3．选中相应的元器件： 在Component Family Name中选择74LS系列，在 Component Name List中选择74LS00。 单击OK按钮就可以选中74LS00，出现如下备选窗 口。 7400是四/二输入与非门，在窗口种的Section A/B /C/D分别代表其中的一个与非门，用鼠标选中其中 的一个放置在电路图编辑窗口中。
5. 通过改进、整合设计流程, 减少建模错误并缩短上市时间。
一、Multisim的基本操作
Multisim为用户提供了丰富的元器件，并以开放的形式管理元器件，使得用户能够自己 添加所需要的元器件。
一、Multisim的基本操作
据此用户可以通过选择User数据库，进而对自建元器件进 行编辑管理。
在Multisim Master中有实际元器件和虚拟元器件，它们 之间根本差别在于：一种是与实际元器件的型号、参数值以及 封装都相对应的元器件，在设计中选用此类器件.
在元器件工具栏中，虽然代表虚拟器件的按钮的图标与该类实际 器件的图标形状相同，但虚拟器件的按钮有底色，而实际器件没有。

multisim教程

multisim教程Multisim教程多年来，电子工程领域一直在迅速发展，为了简化电路设计和仿真过程以及提高工程师的效率，出现了许多电路仿真软件。

其中，Multisim是一款备受推崇的仿真软件之一。

本教程将介绍Multisim的基本特征、安装过程以及如何使用该软件来设计和仿真电路。

第一部分：Multisim简介Multisim是美国国家仪器（NI）公司开发的一款强大的电路设计和仿真软件。

它提供了一个全方位的设计解决方案，可以帮助工程师从设计到测试阶段进行快速、精确的电路模拟和验证。

Multisim具有以下主要特点：1. 直观的界面和易于使用的功能：Multisim的用户界面设计简单，易于理解和操作，即使对于初学者来说也很容易上手。

2. 强大的仿真引擎：Multisim内置了强大的仿真引擎，可以对电路进行精确的仿真和验证。

它可以用于模拟各种电路类型，包括模拟电路、数字电路、混合电路等。

3. 多种元件库：Multisim提供了大量的元件库，包括模拟元件、数字元件、射频元件等。

用户可以轻松地在设计中使用所需的元件。

4. 集成直流和交流分析：通过Multisim，用户可以执行直流和交流分析来评估电路的性能，并对其进行优化。

5. 快速原型制作：Multisim支持原型制作功能，可以帮助工程师更快地验证和验证其设计。

第二部分：Multisim安装过程在开始使用Multisim之前，您需要先进行软件的安装。

以下是安装Multisim的基本步骤：1. 访问美国国家仪器（NI）公司的官方网站，并找到Multisim产品页面。

2. 下载Multisim安装程序并运行该程序。

3. 在安装向导中，选择您想要安装的Multisim版本（学生版、专业版等）。

4. 接受许可协议并选择安装路径。

5. 等待安装程序完成。

6. 完成安装后，您可以根据需要运行Multisim并进行注册。

请注意，安装Multisim可能需要一定的计算机配置和硬件容量。

multisim使用教程案例

multisim使用教程案例（最新版）目录一、简介二、multisim 软件的特点三、multisim 的使用方法四、multisim 的应用案例五、总结正文一、简介Multisim 是一种电子电路仿真软件，它可以在计算机上模拟各种电子电路，并对其进行分析和测试。

使用 Multisim 可以方便地对电子电路进行设计、调试和优化，是电子工程师和学生不可缺少的工具。

二、multisim 软件的特点Multisim 具有以下几个特点：1.强大的仿真功能：Multisim 可以模拟各种电子电路，包括模拟电路、数字电路和混合信号电路。

2.丰富的元器件库：Multisim 提供了丰富的元器件库，包括电阻、电容、电感、二极管、晶体管等各种常见的电子元器件。

3.易用的操作界面：Multisim 具有直观、易用的操作界面，用户可以轻松地绘制电路图和进行仿真。

4.多种分析工具：Multisim 提供了多种分析工具，包括波形分析、频域分析、时域分析等，可以帮助用户对电路进行深入的分析和测试。

三、multisim 的使用方法以下是使用 Multisim 的基本步骤：1.打开 Multisim 软件：双击 Multisim 快捷图标，打开软件。

2.绘制电路图：在工作区放置元器件，使用菜单栏中的工具绘制电路图。

3.添加元器件：在元器件库中选择需要的元器件，然后将其添加到电路图中。

4.设置元器件参数：双击元器件，设置其参数，如电阻值、电容值等。

5.仿真电路：点击仿真按钮，开始仿真电路。

6.分析结果：观察仿真结果，如波形图、频域图等，对电路进行分析和测试。

四、multisim 的应用案例以下是一个使用 Multisim 进行电路仿真的应用案例：假设我们要设计一个简单的放大电路，可以使用 Multisim 进行仿真。

1.打开 Multisim 软件，绘制电路图。

2.添加元器件，包括一个晶体管、两个电阻、两个电容和一个电源。

3.设置元器件参数，如晶体管的放大系数、电阻的电阻值等。

Multisim简介与使用

目录1 Multisim 12简介及使用 (1)1.1 Multisim简介 (1)1.1.1 Multisim概述 (1)1.1.2 Multisim发展历程 (2)1.1.3 Multisim 12的特点 (3)1.2 Multisim 12的基本界面 (4)1.2.1 Multisim 12的主窗口界面 (4)1.2.2 Multisim 12的标题栏 (5)1.2.3 Multisim 12的菜单栏 (5)1.2.4 Multisim 12的工具栏 (6)1.2.5 Multisim 12的元件库 (7)1.2.6 Multisim 12的虚拟仪器库 (8)1.3 Multisim 12的使用方法与实例 (9)1Multisim 12简介及使用1.1Multisim简介1.1.1Multisim概述NI Multisim是一款著名的电子设计自动化软件，与NI Ultiboard同属美国国家仪器公司的电路设计软件套件。

是入选伯克利加大SPICE项目中为数不多的几款软件之一。

Multisim在学术界以及产业界被广泛地应用于电路教学、电路图设计以及SPICE模拟。

Multisim是以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

我们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。

Multisim提炼了SPICE仿真的复杂容，这样我们无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。

通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

1.1.2Multisim发展历程Multisim 电路仿真软件最早是加拿大图像交互技术公司（Interactive Image Technologies，IIT）于20世纪80年代末推出的一款专门用于电子线路仿真的虚拟电子工作平台（Electronics Workbench，EWB）。

multisim实用说明

multisim 10概述●通过直观的电路图捕捉环境, 轻松设计电路●通过交互式SPICE仿真, 迅速了解电路行为●借助高级电路分析, 理解基本设计特征●通过一个工具链, 无缝地集成电路设计和虚拟测试●通过改进、整合设计流程, 减少建模错误并缩短上市时间直观的捕捉和功能强大的仿真：NI Multisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。

凭借NI Multisim，您可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。

借助专业的高级SPICE分析和虚拟仪器，您能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。

与NI LabVIEW和SignalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。

电子通信类其它常用的仿真软件：System view---数字通信系统的仿真Proteus――单片机及ARM仿真LabVIEW――虚拟仪器原理及仿真Multisim 2001 使用简介Multisim是Interactive Image Technologies (Electronics Workbench)公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

为适应不同的应用场合，Multisim推出了许多版本，用户可以根据自己的需要加以选择。

在本书中将以教育版为演示软件，结合教学的实际需要，简要地介绍该软件的概况和使用方法，并给出几个应用实例。

第一节 Multisim概貌软件以图形界面为主，采用菜单、工具栏和热键相结合的方式，具有一般Windows应用软件的界面风格，用户可以根据自己的习惯和熟悉程度自如使用。

一、Multisim的主窗口界面。

启动Multisim 2001后，将出现如图1所示的界面。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

20
(7) PCB选项 PCB选项选择与制作电路板相关的命令 。 (8) Default对话框 Set as Default按钮将当前设置存为用户默认设置，影响新 建电路图；Restore Default按钮将当前设置恢复为用户的默认设 置。OK按钮不影响用户的默认设置，只影响当前电路图设 置。 2.3 导线 主要涉及的操作有：导线的形成、导线的删除、导线颜 色设置、导线连接点、在导线中间插入元器件。
9
1.6 子电路创建 子电路是用户自己建立的一种单元电路。将子电路存放在用 户器件库中，可以反复调用并使用子电路。利用子电路可使复 杂系统的设计模块化、层次化，可增加设计电路的可读性、提 高设计效率、缩短电路周期。创建子电路的工作需要以下几个 步骤：选择、创建、调用、修改 。 子电路选择： 把需要创建的电路放到电子工作平台的电路窗口上，按住 鼠标左键，拖动，选定电路。被选择电路的部分由周围的方框 标示，完成子电路的选择。
18
(4) Component Bin选项 Component Bin选项有两个栏目。Symbol standard栏目用 来选择元器件符号标准。有两种符号标准可以选择：ANSL美 国标准元件符号和DIN欧洲标准元件符号；Place component mode栏目选择元器件的操作模式。 (5) Font选项 Font选项可以选择字体、选择字体的应用项目以及应用 范围等栏目。
14
(4) 元器件特性参数 双击该元器件，在弹出的元器件特性对话框中，可以设置或 编辑元器件的各种特性参数。元器件不同每个选项下将对应不 同的参数。 例如：NPN三极管的选项为： Label -- 标识 Value -- 数值 Display -- 显示 Fault -- 故障
15
2.2 电路图 选择菜单Options栏下的Preference命令，出现如图所示的对 话框，每个选项下又有各自不同的对话内容，用于设置与电路显 示方式相关的选项。
原始图像
顺时针旋转90°
逆时针旋转90°
水平翻转
垂直翻转
6
1.4 文本基本编辑 对文字注释方式有两种：直接在电路工作区输入文字或者在 文本描述框输入文字，两种操作方式有所不同。 (1) 电路工作区输入文字 单击Place / Text命令或使用Ctrl+T快捷操作，然后用鼠标 单击需要输入文字的位置，输入需要的文字。用鼠标指向文 字块，单击鼠标右键，在弹出的菜单中选择Color命令，选择 需要的颜色。双击文字块，可以随时修改输入的文字。
10
子电路创建： 单击Place/Replace by Subcircuit命令，在屏幕出现Subcircuit Name的对话框中输入子电路名称sub1 ，单点OK，选择电路复 制到用户器件库，同时给出子电路图标，完成子电路的创建。 子电路调用： 单击Place/Subcircuit命令或使用Ctrl+B快捷操作，输入已创 建的子电路名称sub1，即可使用该子电路。
仪器仪表栏
状态栏
电路工作区
4
1.2 文件基本操作 与Windows常用的文件操作一样，Multisim7中也有： New--新建文件、Open--打开文件、Save--保存文件、Save As--另存文件、Print--打印文件、Print Setup--打印设置和Exit-退出等相关的文件操作。 以上这些操作可以在菜单栏File子菜单下选择命令，也可 以应用快捷键或工具栏的图标进行快捷操作。
44
5. Multisim 7仪器仪表使用
4.1 数字万用表（Multimeter） Multisim 7提供的万用表外观和操作与实际的万用表相 似，可以测电流A、电压V、电阻Ω和分贝值db，测直流或交 流信号。万用表有正极和负极两个引线端 。
45
4.2 函数发生器（Function Generator） Multisim 7提供的函数发生器可以产生正弦波、三角波和 矩形波，信号频率可在1Hz到999MHz范围内调整。信号的幅 值以及占空比等参数也可以根据需要进行调节。信号发生器有 三个引线端口：负极、正极和公共端。
43
3.4 Multisim 7仪器仪表栏 Multisim 7在仪器仪表栏下提供了17个常用仪器仪表，依次 为数字万用表、函数发生器、瓦特表、双通道示波器、四通道示 波器、波特图仪、频率计、字信号发生器、逻辑分析仪、逻辑转 换器、IV分析仪、失真度仪、频谱分析仪、网络分析仪、Agilent 信号发生器、Agilent万用表、Agilent示波器。
12
2. Multisim 7电路创建
2.1 元器件 (1) 选择元器件 在元器件栏中单击要选择的元器件库图标，打开该元器件 库。在屏幕出现的元器件库对话框中选择所需的元器件，常用 元器件库有13个：信号源库、基本元件库、二极管库、晶体管 库、模拟器件库、TTL数字集成电路库、CMOS数字集成电路 库、其他数字器件库、混合器件库、指示器件库、其他器件 库、射频器件库、机电器件库等。
21
2.4 输入/输出 单击Place / HB/SB Connecter命令，屏幕上会出现输入/ 输出符号： ，将该符号与电路的输入/输出信号端进行
连接。子电路的输入/输出端必须有输入/输出符号，否则无 法与外电路进行连接。
22
3.Multisim的几个简单例子
23
例1 继电器控制电路
24
25
19
(6) Miscellaneous选项 Miscellaneous选项控制文件备份方式等。其中，Autobackup选择自动备份的时间；Circuit Default Path选择电路存 盘的路径；Digital Simulation Setting选择数字仿真的两种状 态：Idea理想仿真和Real真实状态仿真，前者可以获得较高的 仿真速度，后者获得更为精确的仿真结果。
13
(2) 选中元器件 鼠标点击元器件，可选中该元器件。 (3) 元器件操作 选中元器件，单击鼠标右键，在菜单中出现下 列操作命令：
Cut：剪切 Copy：复制 Flip Horizontal：选中元器件的水平翻转； Flip Vertical：选中元器件的垂直翻转； 90 Clockwise：选中元器件的顺时针旋转90°； 90 CounterCW：选中元器件的逆时针旋转 90°； Color：设置器件颜色 Edit Symbol：设置器件参数 Help：帮助信息
一、Multisim 7简介
Multisim 7是IIT公司推出Multisim 2001之后的Multisim最新 版本。Multisim 7提供了全面集成化的设计环境，完成从原理 图设计输入、电路仿真分析到电路功能测试等工作。当改变电 路连接或改变元件参数，对电路进行仿真时，可以清楚地观察 到各种变化对电路性能的影响 。
40
(9) Options（选项）菜单
(10) Window（窗口）菜单
41
(11) Help（帮助）菜单
3.3 Multisim 7元器件栏 Multisim 7提供了13个元器件库，用鼠标左健单击元器件 库栏目下的图标即可打开该元器件库，元器件栏如图所示，各 图标名称及其功能如表所示。
42
元器件栏各图标名称及其功能如表所示：
17
(2) Workspace选项 Workspace选项有三个栏目。Show栏目实现电路工作区显 示方式的控制；Sheet size栏目实现图纸大小和方向的设置； Zoom level栏目实现电路工作区显示比例的控制。 (3) Wiring选项 Wiring选项有两个栏目。Wire width栏目设置连接线的线 宽； Autowire栏目控制自动连线的方式。
16
(1) Circuit选项 Show栏目的显示控制如下： Show component label：是否显示元器件的标识文 字； Show component reference ID：是否显示元器件的序 号； Show node names：是否显示节点编 号； Show component values：是否显示元器件数值； Show component attribute：是否显示元器件属性； Color栏目用来改变电路显示的颜色。
8
1.5 图纸标题栏编辑 单击Place / Title Block命令，在打开对话框的查找范围处 指向Multisim / Titleblocks目录，在该目录下选择一个*.tb7图 纸标题栏文件，放在电路工作区。 用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选 择Modify Title Block Data命令。如下图所示：
7
(2) 文本描述框输入文字 利用文本描述框输入文字不占用电路窗口，可以对电路的 功能、 实用说明等进行详细的说明，可以根据需要修改文字的 大小和字体。单击View/ Circuit Description Box命令或使用快捷 操作Ctrl+D ，打开电路文本描述框，在其中输入需要说明的文 字，可以保存和打印输入的文本。
例2 探测器使用
26

27
例3 光柱使用
28
例4 交通灯设计
29
Place/ HB/SB Connector
30
31
4. Multisim 7操作界面
3.1 Multisim 7菜单栏
11个菜单栏包括了该软件的所有操作命令。从左至右为： File（文件）、Edit（编辑）、View（窗口）、Place（放置）、 Simulate（仿真）、Transfer（文件输出）、Tools（工具）、 Reports（报告）、Options（选项）、Window（窗口）和Help （帮助）。
1
Multisim 7有如下特点： 操作界面方便友好，原理图的设计输入快捷。 元器件丰富，有数千个器件模型。 虚拟电子设备种类齐全，如同操作真实设备一样。 分析工具广泛，帮助设计者全面了解电路的性能。 对电路进行全面的仿真分析和设计。 可直接打印输出实验数据、曲线、原理图和元件清单等。
