电子汽车衡传感器的原理及应用作者：王永辉来源：《活力》2011年第02期一、引言现代信息技术是信息的采集、传输和处理技术，即传感技术、通信技术和计算机技术，它们分别构成了信息技术系统的“感官”、“神经”和“大脑”。

信息采集系统的首要部件是传感器。

且置于系统的最前端。

称重传感器被称为电子衡器中的心脏部件。

随着科学技术的飞速发展，由称重传感器制作的电子衡器也已广泛地应用到各行各业，实现了对物料的快速、准确的称量。

特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高。

称重传感器已成为过程控制中的一种必需的装置。

目前，称重传感器几乎运用到了所有的称重领域。

在这里以SCS全电子汽车衡为例谈谈称重传感器的构成、原理、现场使用和调试。

二、构成和工作原理1.系统构成。

SCS全电子汽车衡主要由称重显示仪表、称重传感器、秤体等三大部分构成。

其中，秤体是被称物体与转换元件之间的机械传力复位系统，包括接受被称物体载荷的承载器、传力复位机构、限位装景等，是汽车衡的主要承载部件。

起到了承受物体重量的作用。

秤台和传力机构负责将物体的重量准确的传递给称重传感器。

称重传感器位于秤台和基础之间。

将被称物体的重量按一定的函数关系转换为相应的电信号，通过接线盒信号电缆输出到称重显示仪表。

经处理后仪表直接显示被称物体的重量。

2.工作原理。

当称重物体或载重汽车停放在秤台上，载荷通过秤体将重量传递给称重传感器，称重传感器将重量转换为相应的mV级电信号。

该信号经前置放大、滤波、A/D转换。

由微处理器(单片机)对信号处理后，数字显示部位直接显示称重值。

三、现场使用和调试以全电子汽车衡为例。

我国称重传感器的现场使用和调试中主要存在下列几种情况：地基和秤体的处理，传感器选择，标定以及角差的调节，传感器的各类故障检测和排除，称重仪表的选择和故障检测等。

1.传感器的准确度等级R60《称重传感器》国际建议将传感器分为四个准确度等级：A级、B级、C级、D级。

电子汽车衡地磅构造和原理知识电子汽车衡是一种应用广泛的称重计量设备，它有称重计量方便快捷、称重准确、稳定性高及可以实现远距离的重量信号的传输等优点。

但在实际应用中电子汽车衡比较容易发生故障，影响正常工作，上海鹰牌衡器将从电子汽车衡地磅的基本结构和工作原理入手，针对电子汽车衡地磅在工作中出现的问题和故障加以系统的分析和探讨，并对如何有效处理故障及保养提出相应的建议和措施。

1、承载秤体部分：承载秤体部分由多节连接组成，安装在地表层面，是承载称重物体的主要受力部分，通过感应，使其重力传送到电子汽车衡地磅称重传感器上。

2、基础主体部分：利用混凝土浇筑地脚螺丝及底板，使其能够固定在地上，确保其安装位置的准确。

3、电子汽车衡地磅称重传感器部分：电子汽车衡地磅称重传感器是安装在基础部分与承载秤体部分中间的可以将称重重力转化为电子信号的装置。

一般的电子汽车衡地磅包含有多个电子汽车衡地磅称重传感器。

4、称重显示仪部分：称重显示仪将接线盒传过来的信号加以处理，显示出称重物体的质量。

通过称重显示仪还可以对各种参数加以储存和设定，以达到提升整体电子汽车衡地磅称重效果的作用。

5、接线盒部分：接线盒的作用主要是将多个电子汽车衡地磅称重传感器中的电子信号加以综合。

然后再传到称重显示仪上，通过称重显示仪显示出被称物体的具体称重值。

当承载秤体上放有称重物体时。

会对承载秤体产生一定的重力作用，通过电子感应可以将其传送到电子汽车衡地磅称重传感器上，在电子汽车衡地磅称重传感器内可以将重力信号转换为电子信号。

然后再传送到接线盒上加以汇合整理，通过称重显示仪将物体的具体称重信息进行采集处理，zui后显示称重值。

同时，称重显示仪还可以直接连接到电脑上，通过电脑对数据信息加以系统整理，进行储存、分析等工作。

电子秤传感器的工作原理电子秤作为一种常见的称重工具，在日常生活中被广泛应用。

它通过使用传感器来实现物体的准确测量。

本文将介绍电子秤传感器的工作原理以及它在实际应用中的作用。

一、传感器的概述传感器是一种能够将物理量转化为可感知电信号的装置。

在电子秤中，传感器的作用是将投射在秤盘上的物体重量转化为电信号，以便后续的处理和显示。

二、电子秤传感器的种类1. 压阻式传感器压阻式传感器是一种常见且经典的电子秤传感器。

它由一个弹性体和一个固定的电阻组成。

当物体施加在传感器上时，弹性体会发生形变，从而使电阻值发生相应的变化。

这一变化可以通过电桥电路来检测和测量。

2. 电容式传感器电容式传感器是另一种常见的电子秤传感器。

它由两个金属板和介质组成，当物体放在传感器上时，金属板之间的电容值会发生变化。

通过测量电容值的变化，可以得到物体的重量。

3. 力敏电阻传感器力敏电阻传感器是一种利用力的大小对电阻产生影响的传感器。

它由一块半导体材料和电阻器组成。

当物体加在传感器上时，材料会产生形变，从而改变电阻值。

通过测量电阻值的改变，可以确定物体的重量。

三、电子秤传感器的原理无论何种类型的电子秤传感器，其工作原理都是基于物体的质量对传感器产生的影响。

当物体放置在传感器上时，传感器会产生相应的变化，这种变化可以通过电路进行测量，并最终转化为数字信号，以便于显示和处理。

在压阻式传感器中，物体的压力会导致弹性体的形变，从而使传感器的电阻值发生变化。

通过电桥电路的测量，可以得到物体的重量。

在电容式传感器中，物体的质量会改变金属板之间的电容值。

通过测量电容值的变化，可以确定物体的重量。

在力敏电阻传感器中，物体的质量会改变材料的电阻值。

通过测量电阻值的改变，可以确定物体的重量。

四、电子秤传感器的应用电子秤传感器广泛应用于各种领域，如家庭，商店，工业等。

在购物领域，电子秤传感器可以准确地检测物体的重量，从而保证精确计价。

在工业领域，电子秤传感器可以用于物料管理和流程控制。

电子秤的传感原理
电子秤是一种常见的计量仪器，它通过一种称为传感原理的方式来测量物体的质量。

传感原理主要包括应变原理和电磁感应原理。

1. 应变原理：电子秤中的传感器通常采用应变式传感器。

应变式传感器通常由金属材料制成，具有较好的弹性和导电性。

当外力作用在传感器上时，会使传感器产生应变，导致传感器金属材料内部发生微小的形变。

这种形变会使传感器产生电阻或电容变化，电子秤通过测量这种电阻或电容的变化，就可以得知物体的质量。

2. 电磁感应原理：电子秤中的传感器通常采用电磁式传感器。

电磁式传感器由线圈和磁铁组成。

当物体放置在电子秤上时，物体质量会使传感器感受到重力，并产生相应的压力。

这种压力通过线圈感应到，并转化为电信号。

通过测量这个电信号的强度，电子秤就能得知物体的质量。

无论是应变原理还是电磁感应原理，电子秤都可以将物体的质量转化为电信号进行测量和显示。

这些电子信号最终被处理器处理并转换成数值，显示在电子秤的显示屏上。

通过这种方式，人们可以方便地获得物体的质量信息。

汽车衡称重系统原理汽车衡称重系统是一种用于衡量车辆重量的设备。

它是由称重传感器、数据采集模块、处理器和显示器组成的系统。

汽车衡的原理是通过称重传感器感知车轮所施加的力，进而计算出车辆重量。

首先，汽车衡的核心元件是称重传感器。

传感器通常安装在车辆进出的称重平台上，传感器数量取决于车轴的数量。

传感器的工作原理通常采用应变片技术，即在力作用下，应变片会发生变形，从而导致电阻值的变化。

这些传感器通过硅片材料制造，具有较高的敏感度和稳定性。

传感器在车轮受力后，会产生对应的电压信号，这个信号与车轮所施加的力成正比。

其次，数据采集模块用于获取传感器所产生的信号，并将其转化为数字信号进行处理。

数据采集模块通常由模拟信号采集电路和模数转换器组成。

模拟信号采集电路用于放大传感器信号，并进行滤波处理，以提高信号的精度和稳定性。

模数转换器则将模拟信号转化为数字信号，以便于后续的处理和计算。

第三，处理器是汽车衡系统中的核心控制单元。

处理器负责接收和处理数据采集模块传输过来的数据，并根据特定的算法进行计算。

算法通常包括对传感器信号的校准、去零、去漂和单位转换等步骤。

处理器还负责存储和管理车辆的重量数据，并将其传输给显示器用于显示。

最后，显示器是汽车衡系统用于显示车辆重量的设备。

显示器通常以数字显示方式呈现，以便用户可以清晰地读取车辆重量的数值。

同时，显示器还可以提供一些额外的功能，如累计重量统计、历史数据查询等。

总结起来，汽车衡称重系统的原理是通过称重传感器感知车轮所施加的力，利用数据采集模块将传感器信号转化为数字信号，再由处理器进行处理和计算，最终通过显示器展示车辆的重量。

这种系统在物流行业、公路交通管理等领域具有重要的应用价值。

它能够提高运输效率，确保车辆的安全负载，减小对道路和桥梁的损害，是现代化交通运输管理不可或缺的重要设备。

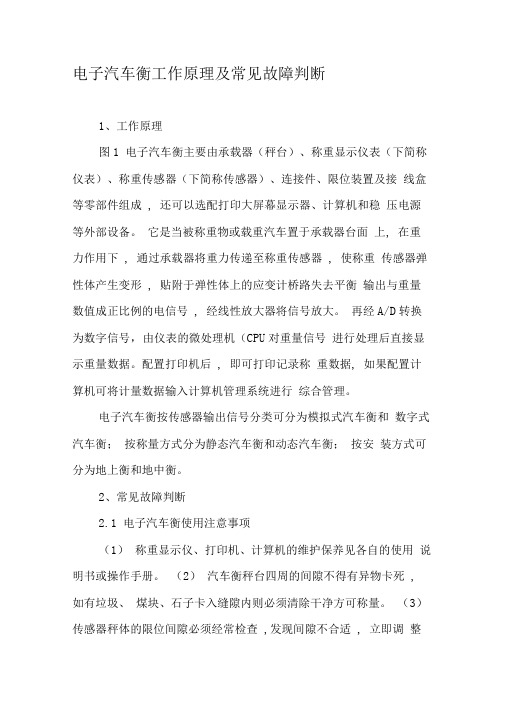

电子汽车衡工作原理及常见故障判断1、工作原理图1 电子汽车衡主要由承载器（秤台）、称重显示仪表（下简称仪表）、称重传感器（下简称传感器）、连接件、限位装置及接线盒等零部件组成, 还可以选配打印大屏幕显示器、计算机和稳压电源等外部设备。

它是当被称重物或载重汽车置于承载器台面上, 在重力作用下, 通过承载器将重力传递至称重传感器, 使称重传感器弹性体产生变形, 贴附于弹性体上的应变计桥路失去平衡输出与重量数值成正比例的电信号, 经线性放大器将信号放大。

再经A/D转换为数字信号，由仪表的微处理机（CPU对重量信号进行处理后直接显示重量数据。

配置打印机后, 即可打印记录称重数据, 如果配置计算机可将计量数据输入计算机管理系统进行综合管理。

电子汽车衡按传感器输出信号分类可分为模拟式汽车衡和数字式汽车衡；按称量方式分为静态汽车衡和动态汽车衡；按安装方式可分为地上衡和地中衡。

2、常见故障判断2.1 电子汽车衡使用注意事项（1）称重显示仪、打印机、计算机的维护保养见各自的使用说明书或操作手册。

（2）汽车衡秤台四周的间隙不得有异物卡死, 如有垃圾、煤块、石子卡入缝隙内则必须清除干净方可称量。

（3）传感器秤体的限位间隙必须经常检查,发现间隙不合适, 立即调整（间隙控制在2〜3mm ,如果间隙不符合要求，会严重影响称量。

季节变更后由于秤体热胀冷缩以及长期使用, 限位装置反复撞击等原因, 因此半年左右应及时调整纵横向限位。

（4）暴雨或积水后,应及时检查接线盒,采取干燥措施后方可通电使用。

（5）过衡车辆最高时速不得大于5km/h。

（6）做好防鼠工作,防止小动物咬传感器电缆或信号电缆。

（7）严禁在秤台上进行电焊作业或将秤台作为地线使用。

（8）秤台、仪表做好接地, 以防雷击。

2.2 电子汽车衡故障判断步骤如下（1）判断仪表好坏的方法怀疑仪表故障, 可用下列方法判断。

1）用模拟器接上仪表,观察示值变化情况,例如是否有漂移,有无显示等,如果示值稳定则说明仪表是好的。

数字式汽车衡的原理数字式汽车衡是一种先进的重量测量设备，可用于测量汽车、卡车和列车的重量。

相比传统的机械式汽车衡，数字式汽车衡具有更高的测量精度和更方便的数据处理能力。

在本文中，我们将深入探讨数字式汽车衡的原理及其工作机制。

数字式汽车衡的组成部分数字式汽车衡主要由以下几个组成部分构成：1.传感器：传感器是数字式汽车衡中最重要的组成部分，它主要用于将车辆的重量转化成电信号。

传感器可根据需要选择不同种类的压力传感器、拉力传感器或剪力传感器。

2.计算机：计算机是数字式汽车衡的处理核心，其主要功能是将传感器输出的模拟信号转换成数字信号，进行数据处理并将结果显示出来。

3.显示器：显示器是数字式汽车衡的可视化部分，它主要用于显示被称为“重量指数”的数字结果。

重量指数是指车辆所产生的重量与标准重量之比。

4.控制器：控制器是数字式汽车衡的指挥部，它能够监控数字式汽车衡的运行状态，并通过计算机将指令传送给传感器和显示器。

数字式汽车衡的工作原理数字式汽车衡的工作原理基于压电效应和电桥原理。

悬架式数字式汽车衡系统的传感器由若干个相互连接的弹性体和传感器组成。

当汽车经过传感器时，轮胎施加在弹性体上的力会将其变形，并将此变形提供给传感器。

传感器会将此压力转换成与之成正比的电信号，并将其传递给计算机。

计算机将所有传感器输出的数字信号转换成重量值，并通过数据总线将该数据发送到显示器上进行显示。

此数值可以表示为总重、轴重或每个车轮的重量。

数字式汽车衡的显示器还可以替换重量值为与显示条件相关的数字指数，如百分数或重量指数等。

总而言之，数字式汽车衡的工作原理是利用传感器转换汽车重量成电信号，并由计算机将其转换成可视化的重量指数输出。

由于其高精度和自动化特性，数字式汽车衡已成为现代物流和运输领域中不可或缺的测量设备之一。

称重传感器在电子汽车衡中的应用摘要：在我国科学技术不断创新的背景下，电子汽车衡传感器也已被普遍地运用到各领域各行业中，实现称重的快捷、准确。

随着工业生产自动化程度的不断提升，电子汽车衡传感器已是企业中不可或缺的工具。

称重传感器在很大程度上决定着电子汽车衡的准确性和稳定性，称重传感器的制造工艺精密而复杂，如果安装和使用不当，就达不到应有的技术指标，甚至造成损坏。

关键词：称重传感器；电子汽车衡；应用1概述1.1电子汽车衡的工作原理被计量测试物的质量垂直作用于电子汽车衡的称台上，电子汽车衡的称台把被测物质量传递给传感器，使传感器的弹性体产生变形，进而使传感器贴于弹性体上并组成惠斯特电桥应变片的阻值发生变化，电桥平衡被打破，输出一个与被测量大小成线性关系的电压信号，由于每个传感器的灵敏度不尽相同，故在同一被测量物的作用下每个传感器的电压输出略有差别，影响称量的一致性，因此需要在系统中接入一个接线盒，把每个传感器的输出信号调成一致，从接线盒输出的电压信号接入称重显示器，经称重显示器处理后，以数字形式显示出计量结果。

1.2电子称重传感器的优势首先是连续工作。

数字称重系统可以确保生产的连续性，仪表不仅时刻监测着各个数字传感器的工作状况，而且在发现某个传感器故障时，可以自动启动不间断工作方式，仍然能保障一定时间一定精度下的称重，不至于造成生产停机。

同时仪表会发出信号给用户，定位故障传感器要求更换。

其次保密性好，具有防作弊功能其防作弊功能能有效防止遥控作弊，一旦发现就会采取出错报警，有力保障数据的安全性与准确性。

使用模拟传感器的电子汽车衡被安装作弊器的情况比较普遍，因此带来的经济损失是一个很大的数目；作弊器本身体积小并且安装简单，因此其隐秘性很高，不易被发现，给计量数据的准确性、安全性造成了极大的隐患。

再次增加了传感器软件智能化补偿，叫做数字式智能化称重传感器。

通过数字补偿电路和工艺，可以进行线性、滞后、蠕变等补偿，内装温度传感器，通过补偿软件可进行实时温度补偿，地址可调，便于应用与互换，诊断与校正。

汽车衡工作原理
汽车衡是一种测量车辆重量的仪器，它的工作原理主要有以下几个方面：
一、传感器
1、力敏电阻传感器：它通常由铝和碳构成，它能够检测到有关汽车行驶中重量变化的微小变化；
2、陶瓷传感器：它由钙钛酸盐组成，它会改变电容，并将汽车的重量变化转换为电压变化来检测汽车重量。

二、压力转换器
它的功能是把汽车的重量变化转换为电压变化，这些变化是一个准确的数量，可以让用户得出实际的车辆重量。

三、显示器
它能够把汽车重量变化转换成不同格式的数字，使用户能够了解车辆重量变化情况。

四、数据存储器
它能够将汽车重量转换成电压和电流，存储在一个容量较大的内存单元中，以便进行后期的数据分析和统计。

五、连接件
汽车衡的连接件一般包括传感器、压力转换器、数据存储器以及显示器，它们将传感器与显示器相连接，使其能够实现数据采集和传输。

六、控制电路
当汽车衡的各设备安装好之后，就需要一个控制电路来调节各部分的工作状态，以保证整个设备的正常运行。

称重传感器的工作原理
传统的称重传感器主要有机械式、压阻式和电子式三种类型，下面详
细介绍每种类型的工作原理。

1.机械式称重传感器：机械式称重传感器通常由一个刚性的弹簧或梁
支撑着待称量的物体，当物体的重力作用在弹簧或梁上时，它们会产生弯
曲或变形。

这个弯曲或变形的程度与物体的重量成正比。

传感器会通过测
量弹簧或梁的变形来确定物体的重量。

常见的机械式称重传感器有弹簧式秤、弹簧天平等。

2.压阻式称重传感器：压阻式称重传感器使用特殊的压电材料，比如
压电陶瓷或应变片。

当物体的重力作用在传感器上时，它会造成传感器发
生微小的应变，这些应变会改变压电材料的电阻值。

通过测量电阻值的变化，就可以确定物体的重量。

这种传感器通常需要采用电桥电路来进行测
量和放大信号。

压阻式称重传感器被广泛应用于汽车称重、电子秤和工业
控制中等领域。

3.电子式称重传感器：电子式称重传感器主要基于变压器的工作原理。

当物体的重力作用在传感器上时，会产生应变和变形，这个变形会导致变
压器的铁芯和线圈位置发生微小变化，从而改变变压器的电感。

传感器通
过测量变压器的电感来确定物体的重量。

与其他传感器相比，电子式称重
传感器具有高精度和快速响应的特点。

它广泛应用于高精度的称重设备，
如实验室天平和精密仪器。

需要注意的是，不同类型的称重传感器适用于不同的应用场景。

应根
据实际需求选择合适的传感器类型和规格。

此外，称重传感器在使用过程中，还需注意传感器的精确度和稳定性，以及环境因素对传感器的影响。
