高压旋喷桩施工方案1.施工技术要求1.本工程采用高压旋喷桩作为围护桩的止水帷幕、通道地基加固。
2.高压旋喷桩采用42.5级以上普通硅酸盐水泥。
桩体28天无侧限极限抗压强度达不小于2.5MPa。
3.打桩前应对处理深度范围内进行探测, 排除有地下管线、防空洞、光缆等物体的可能性。
2.施工组织1.施工准备(1)施工场地内的地上和地下障碍物已清除或拆迁。
(2)平整场地, 挖好排浆沟、排水沟, 设置临时设施。
(3)测量放线, 并设置桩位标志。
(4)取现场大样, 在室内按不同含水量和配合比进行试配试验, 优选出合理的浆液配合比。
2.材料准备高压旋喷桩采用42.5普通硅酸盐水泥, 水泥进场需要材质单、检验合格证, 出场合格证, 厂家资质等必备资料;水泥进场后在监理见证下抽样复试, 复试合格方可使用。
水泥堆码要求整齐, 底部应垫高30cm, 堆码高度不超过十袋并设有防雨、防潮措施;批量水泥使用不得超过三个月, 水泥采用分批量分批次进场, 每批量批次进场由监理工程见证取样, 进行原材料试验合格在使用于工程施工。
水:水源采用自来水, 严禁使用地沟水或污水。
3.测量放样利用高程控制点对每个桩位进行测量放样, 并做好标记。
4.施工机械高压旋喷桩施工采用二重管法, 机械设备主要包括:钻机、高压泵、泥浆泵、空压机、注浆管、喷嘴、流量计、灰浆搅拌机、高压胶管等。
5.劳动力配置每施工班组由8~9人组成。
(1)班长1名, 负责施工指挥, 协调各工序间操作联系, 控制施工质量以及组织力量及时排除施工中出现的故障。
(2)操机工1~2名, 按照施工工艺, 正确操纵钻机的钻进和提升速度, 观察和检查机械运转情况, 做好维修保养。
(3)司泵工1名, 负责指挥泥浆制备和泵送水泥浆液, 进行材料用量统计和记录泵送时间, 负责使用联络信号与前台操机工, 记录员联系, 做好灰浆设备的保养和输浆管路的清洗。
(4)记录员1名, 负责施工记录, 详细记录钻机钻进、提升时间, 高压旋喷桩每米的灌浆量和施工中的各项参数, 配合操机工正确操纵电气控制仪表, 并负责使用联系信号与后台司泵工联系。
高压旋喷桩施工方案五篇篇一:高压旋喷桩施工方案工程概况2.1 工程位置及设计概况2.1.1 工程位置XX附属结构一号风道及A西北口位于XXX2.1.2 设计概况XX附属结构一号风道及A西北口、C东南口、疏散口、二号风道围护结构采用钻孔灌注桩+咬合旋喷桩止水帷幕,一号风道及A西北口、二号风道围护结构钻孔灌注桩为A、B、C、D四种桩,C东南口、疏散口围护结构为A、B、E、F四种类型桩,其中A、B、C型号桩直径为1000,间距为1500mm,D型号桩为800mm,间距为1400mm,E、F 型号桩直径为600mm,间距1200mm,咬合旋喷桩止水帷幕设计情况与钻孔灌注桩桩径有关系,具体情况见下图2.01咬合旋喷桩止水帷幕平面布置图(包括图1、图2、图3),咬合旋喷桩具体设计情况见表2.01咬合旋喷桩工程数量统计表图2.01 咬合旋喷桩止水帷幕平面布置图2.2 工程地质与水文地质条件2.2.1 工程地质XX以厚层粘土、粉土、粉质粘土为主,地层主要为人工堆积层、新近沉积层、第四纪全新世冲洪积层四大层,本场区按地层岩性及其物理力学性质进一步分为10个大层,各地层特征自上而下依次如下:①粉土填土、③粉土、③-1 粉质粘土、③-2 粘土、③-3 粉细砂④粉质粘土、④-1 粘土、⑤-1 细中砂⑥-1 粘土⑥-2 粉土。
2.2.2 水文地质XX附近的地下水主要为上层滞水、潜水和承压水。
上层滞水水位标高为34.65~36.13m,水位埋深为2.6m~4.0m,含水层主要为粉土填土1层。
潜水水位标高为29.12~31.20m,水位埋深为7.5m~9.7m,含水层主要为粉土3层.承压水水位标高为21.21~22.20m,水位埋深为16.5~17.6m,含水层主要为细中砂5-1层,上层滞水分部不均匀,水位不连续,主要接受大气降水、绿地灌溉和自来水、雨水、污水等地下管线的垂直渗漏补给;潜水主要接受侧向径流及越流补给,以侧向径流、向下越流方式排泄;承压水主要接受侧向径流及越流补给,以侧向径流、向下越流方式排泄。
高压旋喷桩施工方案(最终版)一、编制依据本文的编制依据包括了多个文件,其中包括《西宁市第六污水处理厂工程岩土工程详细勘察报告》、甲方提供的设计图纸、《建筑工程施工质量验收统一标准》(GB-2013)、《工程测量规范》(GB-2007)、《建筑地基基础工程施工质量验收规范》(GB-2002)、《混凝土结构工程施工质量验收规范》(GB-2015)、《建筑桩基技术规范》(94-2008)以及《建筑深基坑工程施工安全技术规范》(311-2013)。
二、工程概况本工程旨在建造西宁市第六污水处理厂,该厂的处理能力为20万吨/日。
该厂的建设区域位于城市的东部,占地面积为30万平方米。
该工程的主要建筑包括污泥处理区、生化处理区、污水处理区、电气自控室和工程车间等。
该工程的主要岩土工程特征包括地基土层较深、土质较松软、地下水位较高。
因此,本工程需要采用旋喷桩作为地基加固的主要方法。
三、旋喷桩施工原理旋喷桩是一种利用旋转喷射水泥浆或混凝土的方法来增强地基承载力的地基加固技术。
其施工原理是:先在地面上钻孔,然后将喷泉枪放入孔内,再将水泥浆或混凝土喷射到孔内,同时旋转喷射喷泉枪,使喷射出的水泥浆或混凝土形成旋转状,从而形成旋喷桩。
四、旋喷桩施工工艺旋喷桩的施工工艺包括以下几个步骤:1.钻孔:利用钻机在地面上钻孔,钻孔直径为600毫米,钻孔深度为15米。
2.放入钢筋笼:将预制好的钢筋笼放入孔内。
3.喷射混凝土:将混凝土泵送到孔内,同时旋转喷射喷泉枪,使混凝土形成旋转状,从而形成旋喷桩。
4.振捣:在喷射混凝土的同时,用振动器振动钢筋笼,使混凝土充分填充钢筋笼内部空隙。
5.等待养护:待混凝土凝固后,进行养护,使其达到设计强度。
五、质量控制在旋喷桩施工过程中,需要进行严格的质量控制,以确保施工质量符合相关标准。
质量控制的主要措施包括:1.喷射混凝土的强度应符合设计要求,并进行现场检测。
2.钢筋笼的制作应符合相关标准,并进行现场检验。
高压旋喷桩专项施工方案三篇篇一:高压旋喷桩专项施工方案1、工程概况XXXX一期工程包括1-3、5-10、12-16、20-23号楼、地库一至四、地库六及配建1,工程地点位于XX市XX区XX国家农业科技园区内,北至XX辅道,东至其他建设用地,南至XX,西至XX东路。
本次项目用地位于地块西南部分。
总建筑面积44310.66m2,其中最大单体建筑面积为4466.88m2;本工程结构类型为框架、剪力墙结构;层数为-1、2、3、4、6层;最大建筑高度20.2米,最大跨度9.5米,最大基坑深度4.9米。
土方开挖22.08万方。
高压旋喷桩施工技术是70年代日本首先提出,它是在静压灌浆的基础上,引进水力采煤技术而发展起来的,是利用射流作用切割掺搅地层,改变原地层的结构和组成,同时灌入水泥浆或复合浆形成凝结体,借以达到加固地基和防渗的目的,本工程采用最新型PH-5D型高压旋喷桩机。
2、编制根据及工艺特点《建筑地基处理技术规范》《建筑地基基础工程施工质量验收规范》设计专项图纸;见附图(1)施工机具设备简单,施工简便。
(2)具有较好的耐久性,且料源广阔,价格低廉。
(3)噪声小,无污染。
3、适用范围(1)受土层、土的粒度、土的密度、硬化剂粘性、硬化剂硬化时间影响小,可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、(亚粘土)、粉土(亚砂土)、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层。
(2)可作为既有建筑和新建建筑的地基加固之用,也可作为基础防渗之用;可作为施工中的临时措施(如深基坑侧壁挡土或挡水、防水帷幕等),也可作为永久建筑物的地基加固、防渗处理。
(3)当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时,宜通过试验确定其适用性。
4、工艺原理及设计要求4.1加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后,以高压设备使浆液或水、的高压射流从喷嘴中喷射出来,冲切、扰动、破坏土体,同时钻杆以一定速度逐渐提升,将浆液与土粒强制搅拌混合,浆液凝固后,在土中形成一个圆柱状固结体(即旋喷桩),以达到加固地基或止水防渗的目的。

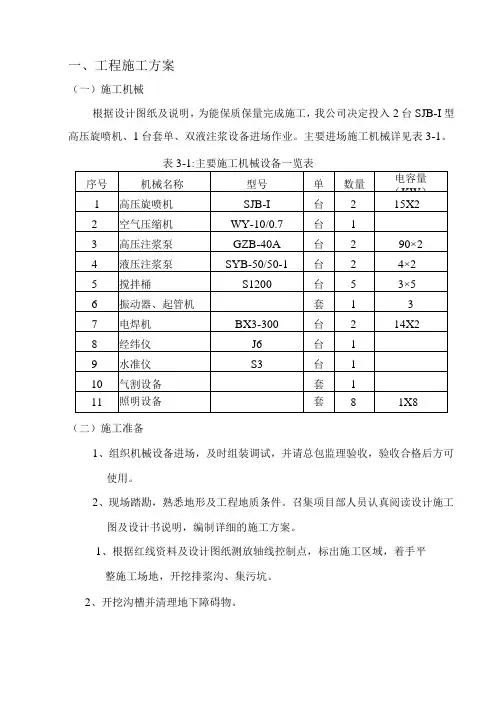

一、工程施工方案(一)施工机械根据设计图纸及说明,为能保质保量完成施工,我公司决定投入2台SJB-I型高压旋喷机、1台套单、双液注浆设备进场作业。
主要进场施工机械详见表3-1。
(二)施工准备1、组织机械设备进场,及时组装调试,并请总包监理验收,验收合格后方可使用。
2、现场踏勘,熟悉地形及工程地质条件。
召集项目部人员认真阅读设计施工图及设计书说明,编制详细的施工方案。
1、根据红线资料及设计图纸测放轴线控制点,标出施工区域,着手平整施工场地,开挖排浆沟、集污坑。
2、开挖沟槽并清理地下障碍物。
3、材料准备,按规定搭设水泥仓库,水泥进场是否有出厂质量证明书,对进货水泥品种、标号、包装、出厂日期进行核对验收,超出出厂日期2个月的水泥不得使用。
并按有关规定堆放、储存。
请总包、监理对水泥进行取样并送实验室检验,水泥检验合格后方才使用。
4、根据总包提供的轴线按施工图放出桩位,并设临时控制点,施工前请总包监理验收合格后方可施工。
5、组织施工人员进行质量、安全技术交底,使全体人员充分明确本工程的特殊要求及设计要求和质量要求。
(三)施工部署1、根据设计要求,先行施工1根试成桩,测量桩孔直径,以调整高压喷射注浆的提升速度、旋转速度以及浆、气的压力与排量等具体技术参数。
2、引孔时直径为Φ130mm,施工前应编号定位。
3、为保证工期,同时能保证质量,第一阶段先进一台旋喷桩设备进行东、南、西三侧坑内旋喷桩加固,待北部场地空出后第二台旋喷桩设备进场施工,同时进行坑内双液注浆施工。
4、根据工地现场情况的勘察,由于地铁通风井的墙体高出地面,所以这段沟槽以抽条形式、分两次隔条开挖,沟槽宽4.5米,长6.0米,深2米,间隔3.0米。
然后1#机分两部分施工:第一步先从基坑中部开始,对第一次开挖的沟槽内的旋喷桩由东向西进行逐条施工;第二步,待第一次开挖的沟槽施工完成后,马上对余下沟槽进行开挖并外运土方。
然后由东向西逐条对第二次开挖沟槽部分的旋喷桩进行施工。
一、工程概况本工程为某建设项目地基加固工程,采用高压旋喷桩技术进行地基加固。
工程地点位于XX市XX区,施工面积约为XX平方米。
工程地质条件复杂,地基承载力低,为确保工程质量和施工安全,特制定本专项施工方案。
二、施工工艺1. 施工准备(1)技术准备:熟悉设计图纸,掌握工程地质和水文地质资料,了解场地及临近区域内的特殊建筑物分布情况。
(2)机具设备:地质钻机、高喷台车、高压水泵、高速制浆机、贮浆桶、灌浆泵、搅浆桶、移动式空压机等。
(3)作业条件:平整场地,清除地面、地下障碍;开挖排浆沟及过滤沉淀集浆坑;按施工图纸要求和监理人指示选择地质条件具有代表性的区段,进行高喷围井试验,以确定高喷施工技术参数。
2. 施工工艺流程(1)施工放样:按设计图施工并经监理工程师批准的有关参数由测量人员进行测量、放样与定位,并进行统一编号。
(2)造孔:采用地质钻机造孔,要求钻机就位准确,偏差不得大于10mm;钻孔应保护铅直。
(3)插管:钻好孔后,插入旋喷管,进行试喷,确定施工技术参数。
(4)高压旋喷注浆:根据设计要求,采用三管法高压旋喷。
施工前预先准备排浆沟及泥浆池,施工过程中应将废弃的冒浆液导入。
(5)旋喷结束:旋喷注浆完成后,停止注浆,将旋喷管提升至设计标高,成桩。
三、施工质量控制1. 控制桩位偏差:桩位偏差不得大于50mm。
2. 控制桩长:桩长应符合设计要求。
3. 控制桩体质量:桩体强度、密实度应符合设计要求。
4. 控制施工参数:旋喷压力、喷嘴直径、水泥浆浆比重、浆量等应符合设计要求。
四、安全措施1. 严格执行施工安全操作规程,确保施工安全。
2. 加强施工现场管理,防止发生安全事故。
3. 严格执行环保规定,降低施工对环境的影响。
4. 加强对施工人员的培训和教育,提高安全意识。
五、施工进度安排根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。
六、总结本高压旋喷桩专项施工方案旨在确保工程质量和施工安全。
在施工过程中,应严格按照本方案执行,确保施工顺利进行。
旋喷桩法地基加固方案一、工程概况。
咱这地基啊,有点不给力,就像个不太结实的地基小老弟,老是让人担心房子盖在上面会不会出问题。
所以呢,咱们就得想个厉害的法子来加固它,这旋喷桩法就闪亮登场啦。
二、旋喷桩法原理。
1. 简单说哈,就像是给地基打针。
咱有个专门的机器,把水泥浆啥的(就像能让地基强壮起来的魔法药水),通过高压喷射到地基里面去。
2. 这个高压喷射可不得了,它能把地基里原来那些松松垮垮的土啊,石头缝隙啊,搅和得乱七八糟(当然是有计划的那种乱啦)。
然后水泥浆就和这些土啊石头啊亲密混合,等干了之后呢,就形成一个个像小柱子一样的旋喷桩。
这些小柱子就像一群坚强的小卫士,站在地基里,让整个地基变得超结实。
三、施工准备。
1. 材料准备。
水泥那肯定是主角啦,就像做菜得有大米一样。
要选质量好的水泥,标号得合适,不然这魔法药水效果就不好。
还有水,水得干净,可不能有啥杂质,不然会影响水泥浆的质量,就像做饭不能用脏水一样。
2. 设备准备。
旋喷桩机是个大块头,得先检查检查它有没有毛病。
就像检查马有没有生病再去拉车一样。
各个部件都得灵活,喷头得能正常喷射,压力泵也得能给到足够的压力。
还有测量仪器,得知道把桩打到哪里去啊,要是打歪了,那可就搞笑了,就像种树种歪了一样。
四、施工流程。
1. 定位放线。
这就像是给小卫士们找好站岗的位置。
得用测量仪器,精确地在地基上把每个旋喷桩的位置标出来。
可不能马虎,差一点位置,这小卫士站得不对,地基加固效果就会受影响。
2. 钻孔。
然后就开始钻孔啦,像给大地打个小通道一样。
钻孔的时候要控制好速度和垂直度。
要是钻歪了,那后面的水泥浆喷射就不好搞了,就像挖隧道挖歪了,火车可就不好跑了。
3. 喷射作业。
这是最关键的一步呢。
把调配好的水泥浆通过高压送到喷头那里,然后喷头就开始在孔里像小喷泉一样喷射。
一边喷射一边往上或者往旁边提升(根据咱的设计要求来),让水泥浆和周围的土充分混合。
这时候就像一场盛大的派对,水泥浆和土在孔里欢快地融合在一起。
高压旋喷桩施工方案(1)工程部位及规模根据设计招标图纸资料要求,本工程出租车停车场SMW工法桩与基底抽条加固搅拌桩之间设高压旋喷桩,不同围护结构连接处设高压旋喷桩止水,地下连续墙转角处设高压旋喷桩土体加固。
根据我公司在天津站后广场交通枢纽一标段施工经验,建议在每幅地下连续墙接缝处设高压旋喷桩止水。
设计图纸要求高压旋喷桩采用φ800@600mm双重管成桩工艺,我公司拟采用三重管成桩工艺进行高喷桩施工。
(2)高压旋喷桩施工工艺方法B、施工方法高压旋喷桩孔钻孔采用SM405型冲击回转钻机,套管跟进,钻孔时注入护壁泥浆,拔起套管,下入喷管。
高喷灌浆采用三管法,主要是靠高压水、气流对土体进行切割,水泥浆与切割后的泥浆混合,在土体中形成一道连续墙,起到防渗的作用,其适合于粘性土、砂性土层以及砂卵石地层,根据地层的岩性不同,采取的具体参数有所取别。
施工主要参数:孔斜率<10‰、水压35~40Mpa、供水流量70~80L/min、水灰比1∶1、风压0.6~0.7Mpa、风量1~3m3/min。
C、高压旋喷桩施工方法a.孔位的布设:根据生产验证性的试验结果确定的孔距,测设孔位。
b.钻机就位及高喷引孔的钻进将履带液压式冲击回转钻—SM405型钻机就位,用水平尺调平机座和立轴,并使钻杆垂直对准孔中心位置,孔位偏差小于3cm,钻孔垂直度不大于3 ‰。
为保证钻孔的垂直度,每钻进5m校正一次主轴的垂直度。
利用钻机钻头后带有的可侧向伸缩的偏心扩孔器,随着钻进埋入钢套管,钻至设计孔深后,向套管内注入护壁泥浆,然后起拔套管,进入下一道工序。
待喷孔的孔口加以覆盖,防止掉进杂物。
c.高喷台车就位:高喷引孔钻进完毕后,按要求将高喷台车就位,台车底部要垫实,塔架要调直,喷管要对准高喷引孔中心,然后将台车锁稳。
下设喷管时两节喷管导向槽要对齐,接头要密封不漏浆。
d.水泥浆的制备Ⅰ.浆液配合比试验按施工图纸对浆液性能的要求或监理人的指示进行浆液配合比试验,并将试验成果报送监理人审批。
高压旋喷桩加固施工方案1. 引言高压旋喷桩是一种常用于地基加固的施工技术。
本文档将介绍高压旋喷桩加固的施工方案,包括施工前的准备工作、施工过程中的操作步骤以及施工后的验收和评估。
通过本方案的实施,可提高地基的承载力和稳定性,为工程的顺利进行提供支撑。
2. 施工前准备工作施工前的准备工作是确保高压旋喷桩加固施工能够顺利进行的关键步骤。
以下是具体的准备工作内容:2.1 桩位勘察在施工前,需要进行桩位勘察,确定桩的位置和数量。
桩位勘察需要考虑工程设计的要求,包括承载力要求、桩的布置方式等。
2.2 设备准备施工所需的设备包括旋喷机、高压泵等,需要提前检查设备的运行状态,确保设备正常工作。
2.3 材料准备需要准备的材料包括水泥、砂浆、钢筋等。
材料应符合工程设计要求,并提前进行检查和验收。
2.4 施工人员培训为保证施工操作的规范和安全,施工人员需要接受专业的培训。
培训内容包括操作流程、安全事项等。
3. 施工过程操作步骤高压旋喷桩加固的施工过程主要包括以下步骤:3.1 打桩准备在施工前,需要清理桩位,并在桩位上标注出桩的位置和数量。
3.2 桩孔钻探根据设计要求,在桩位上钻探孔洞。
孔洞的直径和深度需满足设计要求,可以采用钻孔设备进行钻探。
3.3 钢筋布置在孔洞中布置钢筋。
钢筋的数量和排布需要按照设计要求进行,可以采用钢筋捆扎机对钢筋进行捆扎。
3.4 高压旋喷桩施工采用高压旋喷技术进行桩的施工。
具体步骤包括: - 将水泥和砂浆按照一定的比例混合,并将混合物送入高压泵; - 将高压泵的出口连接到旋喷机,将混合物通过旋喷机喷射到孔洞中; - 同时,利用旋喷机的旋转功能,将混合物和钢筋进行混合,形成完成的旋喷桩。
3.5 验收和修补施工完成后,对旋喷桩进行验收。
验收包括桩的外观质量、桩的尺寸和受力性能的检查。
如果发现不合格的情况,需要进行修补。
4. 施工后的验收和评估施工完成后,需要对加固效果进行验收和评估。
具体步骤如下:4.1 验收验收内容包括桩的外观质量、尺寸和受力性能的检查。

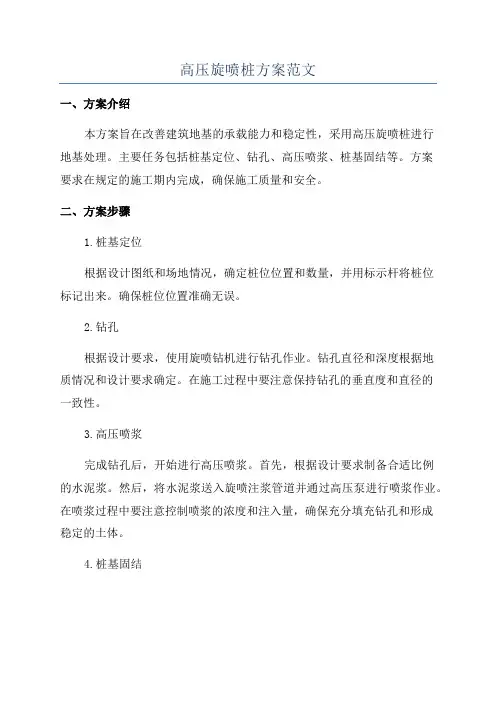

高压旋喷桩方案范文一、方案介绍本方案旨在改善建筑地基的承载能力和稳定性,采用高压旋喷桩进行地基处理。
主要任务包括桩基定位、钻孔、高压喷浆、桩基固结等。
方案要求在规定的施工期内完成,确保施工质量和安全。
二、方案步骤1.桩基定位根据设计图纸和场地情况,确定桩位位置和数量,并用标示杆将桩位标记出来。
确保桩位位置准确无误。
2.钻孔根据设计要求,使用旋喷钻机进行钻孔作业。
钻孔直径和深度根据地质情况和设计要求确定。
在施工过程中要注意保持钻孔的垂直度和直径的一致性。
3.高压喷浆完成钻孔后,开始进行高压喷浆。
首先,根据设计要求制备合适比例的水泥浆。
然后,将水泥浆送入旋喷注浆管道并通过高压泵进行喷浆作业。
在喷浆过程中要注意控制喷浆的浓度和注入量,确保充分填充钻孔和形成稳定的土体。
4.桩基固结高压喷浆后,需要进行适当的固结时间,以确保桩基的稳定性。
在这个过程中,要注意对施工现场的管理和安全措施,防止外力对桩基的损坏和影响。
5.桩基检测桩基固结后,进行桩基的检测。
根据设计要求,对桩基进行负荷试验和静载试验,检测桩基的承载能力和变形情况。
根据检测结果,可以评估桩基的施工效果,并做出必要的调整和改进。
三、方案优点1.高效快捷:高压旋喷桩施工周期短,施工效率高,可以在较短时间内完成整个工程。
2.适应性广泛:高压旋喷桩适用于各种类型的土层,能够有效提高地基的承载能力和稳定性。
3.施工质量可控:高压喷浆过程中,施工人员可以实时监测喷浆情况和桩基的固结效果,确保施工质量。
四、安全措施1.施工现场严禁吸烟、违章操作和乱堆乱放杂物。
2.施工过程中要搭设合适的围护结构,防止土体塌方和坍塌。
3.严格执行相关的施工操作规程和安全操作规程,保证施工人员的人身安全。
以上是一种高压旋喷桩方案的详细介绍,通过桩基定位、钻孔、高压喷浆和桩基固结等步骤,可以显著提高地基的承载能力和稳定性。
在实际工程中,需要根据具体情况进行必要的调整和改进,确保施工效果和安全。

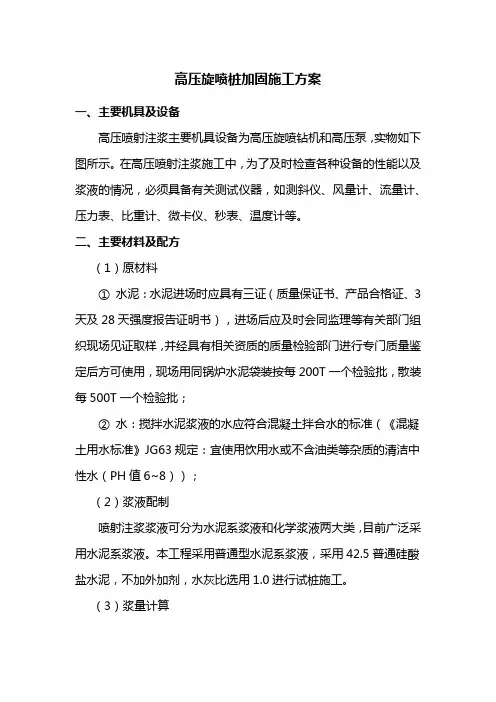

高压旋喷桩加固施工方案一、主要机具及设备高压喷射注浆主要机具设备为高压旋喷钻机和高压泵,实物如下图所示。
在高压喷射注浆施工中,为了及时检查各种设备的性能以及浆液的情况,必须具备有关测试仪器,如测斜仪、风量计、流量计、压力表、比重计、微卡仪、秒表、温度计等。
二、主要材料及配方(1)原材料①水泥:水泥进场时应具有三证(质量保证书、产品合格证、3天及28天强度报告证明书),进场后应及时会同监理等有关部门组织现场见证取样,并经具有相关资质的质量检验部门进行专门质量鉴定后方可使用,现场用同锅炉水泥袋装按每200T一个检验批,散装每500T一个检验批;②水:搅拌水泥浆液的水应符合混凝土拌合水的标准(《混凝土用水标准》JG63规定:宜使用饮用水或不含油类等杂质的清洁中性水(PH值6~8));(2)浆液配制喷射注浆浆液可分为水泥系浆液和化学浆液两大类,目前广泛采用水泥系浆液。
本工程采用普通型水泥系浆液,采用42.5普通硅酸盐水泥,不加外加剂,水灰比选用1.0进行试桩施工。
(3)浆量计算高压喷射注浆量视地层条件、施工工艺及浆液配比不同有一定的差异。
目前普遍采用喷量法即以单位时间喷射的浆量及喷射持续时间,计算出浆量。
)1(q VH Q 1β+•= 式中: V ——提升速度(m/min );q ——单位时间喷射量(m 3/min )。
(4)其他规定A 、在浆液制造过程中,先放水,再放水泥,充分搅拌后通过过滤,再进行第二次搅拌,并定时间检测浆液性能,鉴定浆液配合比是否满足设计要求。
B 、喷射施工用的水泥浆液存放的有效时间,应符合下列规定: ① 当气温在10ºC 以下时,不宜超过5h ;② 当气温在10ºC 以上时,不宜超过3h ;③ 当浆液存放时间超过有效时间,应降低标号使用,必要时按费浆处理(加入缓凝剂的浆液,其有效时间不在此限)。
(3)为保持水泥浆液呈均匀状态和防止注浆过程中浆液堵塞喷嘴,浆液必须过滤,除掉浆液内的细小颗粒。
目录一、编制说明 (1)1.1编制依据 (1)1.2适用范围 (1)1.3编制原则 (1)1.4编制目的 (1)二、工程概况及地质情况 (2)2.1工程概况 (2)2.2场地岩土构成 (2)2.1.1覆盖层 (2)2.1.2岩层 (3)2.2不良地质与特殊岩土 (3)2.3水文概况 (4)2.3.1地表水 (4)2.3.2地下水 (4)2.3.3水文地质 (5)三、设计概况及主要工程量 (5)3.1设计概况 (5)3.2主要工程量 (6)3.3加固范围 (6)四、工艺性试桩 (7)4.1试桩目的 (7)4.2试桩施工参数 (7)五、施工部署 (8)5.1工期目标 (8)5.2施工用水 (8)5.3施工用电 (9)5.4施工机械设备、人员配置 (9)六、施工工艺流程及方法 (10)6.2.1桩位测放及钻机定位 (11)6.2.2钻孔 (12)6.2.3试管 (12)6.2.4喷射注浆 (12)6.2.5冲洗、钻机移位 (12)七、施工注意事项 (12)八、成桩质量控制及检测 (14)8.1成桩质量控制 (14)8.2桩检测 (14)8.3检验标准 (14)九、质量通病及预防措施 (15)9.1加固体强度不均、缩颈 (15)9.2钻孔沉管困难,偏斜、冒浆 (16)9.3固结体顶部下凹 (16)十、安全、文明施、环保工保证措施 (17)10.1安全保证措施 (17)10.2文明施工保证措施 (17)10.3环境保护措施 (18)一、编制说明1.1编制依据(1)《建筑地基处理规范》(2)《xxx站围护结构施工图纸》(3)《xxx站岩土工程勘察报告》(4)《建筑地基基础工程施工质量验收规范》(5)《建筑地基处理技术规范》(JGJ79-2012)(6)《地下铁道工程施工及验收规范》(GB50299-1999)(2003版)(7)建筑结构楚天杯工程质量评审标准(编号DBJ/T01-69-2003)(8)现行有关法规、标准、技术规范、定额以及环境保护、水土保持方面的政策和法规;1.2适用范围本施工方案适用于xxx站高压旋喷桩施工。
目录1编制依据 02工程概况 02.1工程简介 02.2工程地质水文 (2)2.2.1 地形地貌 (2)2.2.2 地下水 (3)2.2.3 不良地质条件 (3)3施工安排 (4)3.1工程特点、难点与针对性措施 (4)3.2 施工进度计划 (4)3.3 施工准备与资源配置 (4)3.3.1 技术准备 (4)3.3.2机械设备配备 (5)3.3.3主要材料计划 (5)3.3.4施工准备阶段注意事项 (5)4施工方法与工艺要求 (6)4.1施工工艺流程 (6)4.2施工方法和工艺要求 (6)4.2.1施工方法 (6)4.2.2工艺要求 (7)5 主要施工管理保证措施 (7)5.1工程质量保证措施 (7)5.2工程安全保证措施 (9)5.2.1安全目标 (9)5.2.2安全保证措施 (9)5.3工程进度保证措施 (10)5.4文明施工、环境保护措施 (12)5.4.1文明施工目标 (12)5.4.2文明施工保证措施 (12)5.4.3夜间施工管理措施 (12)6 附图 (12)1 编制依据浦东前滩24-01地块基坑围护工程图纸浦东前滩24-01地块项目桩基与地下连续墙工程岩土工程勘察报告(详勘)《地基处理技术规范》(DG/TJ08-40-2010)《基坑工程技术规范》(DG/TJ08-61-2010)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《市政地下工程施工质量验收规范》(DG/TJ08-236-2006)《上海市建设工程现场文明施工管理办法》《工程测量规范》(GB 50026-2007);2 工程概况2.1 工程简介本工程位于上海市浦东新区,三林镇107街坊1/24丘,前滩24-01地块,工程基地面积约14679.1平方米,建筑面积约128074.6平方米,地下室深度约15米,地下3层。
学校校区施工场地位置示意图本次施工部分24-01地块高压旋桩,分为地基加固和墙缝止水;地基加固A-10区采用三重管法施工,其他区域采用两重管法施工,墙缝止水采用两重管施工法。
目录一、编制说明 (1)1.1编制依据 (1)1.2适用范围 (1)1.3编制原则 (1)1.4编制目的 (1)二、工程概况及地质情况 (2)2.1工程概况 (2)2.2场地岩土构成 (2)2.1.1覆盖层 (2)2.1.2岩层 (3)2.2不良地质与特殊岩土 (3)2.3水文概况 (4)2.3.1地表水 (4)2.3.2地下水 (4)2.3.3水文地质 (5)三、设计概况及主要工程量 (5)3.1设计概况 (5)3.2主要工程量 (6)3.3加固范围 (6)四、工艺性试桩 (7)4.1试桩目的 (7)4.2试桩施工参数 (7)五、施工部署 (8)5.1工期目标 (8)5.2施工用水 (8)5.3施工用电 (9)5.4施工机械设备、人员配置 (9)六、施工工艺流程及方法 (10)6.2.1桩位测放及钻机定位 (11)6.2.2钻孔 (12)6.2.3试管 (12)6.2.4喷射注浆 (12)6.2.5冲洗、钻机移位 (12)七、施工注意事项 (12)八、成桩质量控制及检测 (14)8.1成桩质量控制 (14)8.2桩检测 (14)8.3检验标准 (14)九、质量通病及预防措施 (15)9.1加固体强度不均、缩颈 (15)9.2钻孔沉管困难,偏斜、冒浆 (16)9.3固结体顶部下凹 (16)十、安全、文明施、环保工保证措施 (17)10.1安全保证措施 (17)10.2文明施工保证措施 (17)10.3环境保护措施 (18)一、编制说明1.1编制依据(1)《建筑地基处理规范》(2)《xxx站围护结构施工图纸》(3)《xxx站岩土工程勘察报告》(4)《建筑地基基础工程施工质量验收规范》(5)《建筑地基处理技术规范》(JGJ79-2012)(6)《地下铁道工程施工及验收规范》(GB50299-1999)(2003版)(7)建筑结构楚天杯工程质量评审标准(编号DBJ/T01-69-2003)(8)现行有关法规、标准、技术规范、定额以及环境保护、水土保持方面的政策和法规;1.2适用范围本施工方案适用于xxx站高压旋喷桩施工。
高压旋喷桩施工方案(完整版)一、工程概况本工程为高压旋喷桩施工项目,主要目的是为了提高地基承载力和稳定性,防止地面沉降。
工程地点位于某市,总施工面积约为1000平方米。
该区域地层主要为粘性土和砂土,地下水位较高。
二、施工准备1. 现场勘查:在施工前对现场进行详细勘查,了解地质情况、地下管线等,为后续施工提供依据。
2. 人员组织:组建专业的施工队伍,包括项目经理、技术负责人、质量检测员等,确保施工质量和进度。
3. 设备与材料准备:根据工程需要,准备高压旋喷桩施工所需的设备、材料等,并确保其质量符合要求。
4. 临时设施搭建:搭建施工现场所需的临时设施,如宿舍、仓库等,确保施工顺利进行。
三、施工机械在高压旋喷桩施工过程中,我们将使用以下主要施工机械:1. 高压旋喷钻机:用于钻孔和插入注浆管,是施工中的主要设备。
2. 高压注浆泵:用于将浆液压入地层,实现高压旋喷注浆。
3. 空压机:用于提供压缩空气,维持注浆管内的压力。
4. 混凝土搅拌机:用于制备浆液,保证浆液的质量。
5. 运输车辆:用于运输施工材料和设备,保证施工的顺利进行。
四、人员计划为了确保高压旋喷桩施工的顺利进行,我们将组织一支专业、经验丰富的施工队伍。
具体人员计划如下:1. 项目经理:负责整个施工项目的组织、协调和管理,保证项目的顺利进行。
2. 技术负责人:负责制定施工方案、技术交底和解决施工中遇到的技术问题。
3. 质量检测员:负责质量检测和控制,保证施工质量符合设计要求。
4. 钻孔工:负责钻孔和插入注浆管的工作。
5. 注浆工:负责注浆工作,控制注浆压力和注浆量。
6. 设备操作工:负责操作和维护施工设备,保证设备的正常运行。
7. 其他辅助人员:负责施工现场的清理、材料搬运等辅助工作。
五、施工工艺1. 定位放线:根据设计图纸,对桩位进行定位放线,并设置控制点。
2. 钻孔:采用钻机进行钻孔,孔径为110mm,孔深根据设计要求确定。
3. 高压旋喷注浆:将注浆管插入钻孔底部,通过高压注浆泵将浆液注入地层中。
高压旋喷桩加固施
工方案
广富林路四号地块商住项目2标段高压旋喷桩加固工程
施工方案
上海闸北城市建设有限公司
二〇一一年四月七日
目录
一、工程概况....................................................................... 错误!未定义书签。
二、场地工程地质条件....................................................... 错误!未定义书签。
三、施工组织....................................................................... 错误!未定义书签。
( 一) 施工项目管理和组织结构.................................. 错误!未定义书签。
( 二) 施工组织及管理体系网络图: ............................ 错误!未定义书签。
( 三) 项目部各人员的主要职能: ................................ 错误!未定义书签。
四、质量管理体系............................................................... 错误!未定义书签。
( 一) 质量管理.............................................................. 错误!未定义书签。
( 二) 质量保证体系...................................................... 错误!未定义书签。
五、施工准备....................................................................... 错误!未定义书签。
( 一) 现场准备.............................................................. 错误!未定义书签。
( 二) 技术准备.............................................................. 错误!未定义书签。
( 三) 定位放线.............................................................. 错误!未定义书签。
六、施工机械和人员配置................................................... 错误!未定义书签。
( 一) 施工机械的配置.................................................. 错误!未定义书签。
( 二) 人员安排.............................................................. 错误!未定义书签。
七、旋喷桩施工工艺........................................................... 错误!未定义书签。
( 一) 定位放线.............................................................. 错误!未定义书签。
( 二) 旋喷桩施工工艺.................................................. 错误!未定义书签。
( 三) 高压喷射注浆的施工细节.................................. 错误!未定义书签。
( 四) 技术、质量保证措施......................................... 错误!未定义书签。
( 五) 质量控制要点...................................................... 错误!未定义书签。
( 六) 材料保证措施...................................................... 错误!未定义书签。
八、安全生产措施............................................................... 错误!未定义书签。
( 一) 现场安全技术措施: ............................................ 错误!未定义书签。
( 二) 用电安全措施: .................................................... 错误!未定义书签。
九、文明施工措施............................................................... 错误!未定义书签。
十、工程施工资料的收集、整理与提交 ......................... 错误!未定义书签。
一、工程概况
工程名称: 广富林路四号地块商住项目2标段工程
工程地点: 松江区广富林路龙腾路
建设单位: 上海龙宁房地产开发有限公司
设计单位: 上海岩土工程勘察设计研究院有限公司
工程内容: 高压旋喷桩坑内加固施工
工程场地位于上海市松江区广富林路北侧、规划龙腾路西侧、规划龙跃路东侧, 规划银河路南侧, 由上海龙宁房地产开发有限公司投资兴建。
整个场地设置地下车库, 分为南北两部分, 其中南区为地下一层、北区为地下二层。
当前南区车库已在开挖, 北区围护结构也已大部完成。
北区地下车库, 桩顶标高为-9.850, 承台底标高-9.950, 垫层厚按150mm考虑, 则北区基坑挖深8.85m。
电梯井基坑开挖较深, 考虑搅拌桩无法施工, 电梯井的基坑围护结构由原搅拌桩加固修改为高压旋喷桩加固, 在电梯井基坑周边进行围护, 并在电梯井底部进行封底加固。
基坑西侧北区车库靠近南区车库的基坑边因南区车库已经开挖, 三轴桩的大型桩机因自身吨位较重已无法施工, 该部位围护结构改为钻孔灌注桩结合两排高压旋喷桩止水的围护形式。
本工程围护高压旋喷桩采用三重管施工工艺, 桩径Φ800, 坑内加固高压旋喷桩采用二重管施工工艺, 桩径Φ800。
水泥采用42.5级新鲜普硅水泥, 水灰比1.0左右, 水泥掺入量为25%。
加固数量按设计图纸。
施工时必须进行跳孔施工, 以防串孔, 跳孔间隔需根据现场实验, 一般需间隔4—7根桩。
坑内加固高压旋喷桩施工时须先将四周的一排桩先行施工, 将电梯井形成封闭圈, 然后再施工封闭圈内的桩。
二、 场地工程地质条件
因本工程场地原分布有许多明浜暗浜 , 土层多为回填土和浜土, 场地土质属软弱土。
场地内土层物理性质参数详细请参见地质勘察单位为本地块出具的工程地质勘察报告。
三、 施工组织
(一) 施工项目管理和组织结构
我公司为保证顺利施工, 满足业主的需求, 在本工程项目施工现场设现场负责人一名, 负责本工程的领导管理与施工管理, 负责与其它协作单位的协调联络工作。
并成立现场施工项目技术组, 全面负责施工现场技术和质量工作。
项目技术组相应配置技术、 设备、 测量等相应人员的管理班子。
作为本项目管理的组织机构, 全面负责本工程从开工到竣工全过程施工生产技术、 经营管理, 对桩机施工队作业负有管理与服务的职能, 保证工程的质量和工期能达到承诺目标及要求。
(二)
施工组织及管理体系网络图:
员员材
料
员工施员员
安全项目副经理项目经理项目工程师员质量测量资料。
