南方CASS两期土方计算

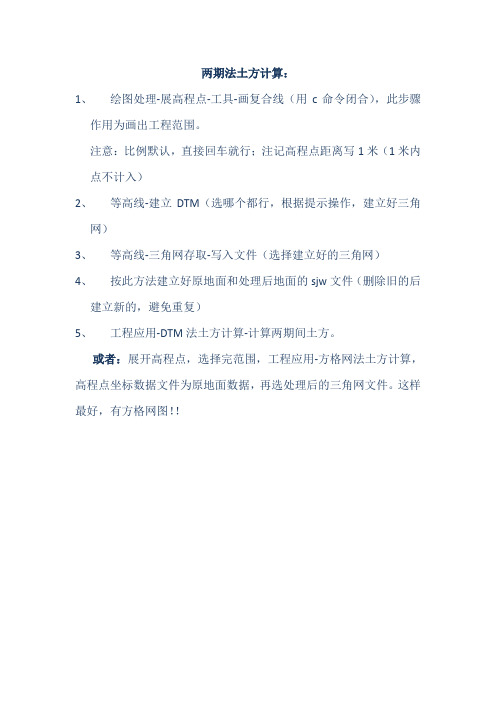

两期法土方计算：
1、绘图处理-展高程点-工具-画复合线（用c命令闭合），此步骤
作用为画出工程范围。

注意：比例默认，直接回车就行；注记高程点距离写1米（1米内点不计入）
2、等高线-建立DTM（选哪个都行，根据提示操作，建立好三角
网）
3、等高线-三角网存取-写入文件（选择建立好的三角网）
4、按此方法建立好原地面和处理后地面的sjw文件（删除旧的后
建立新的，避免重复）
5、工程应用-DTM法土方计算-计算两期间土方。

或者：展开高程点，选择完范围，工程应用-方格网法土方计算，高程点坐标数据文件为原地面数据，再选处理后的三角网文件。

这样最好，有方格网图！！。

南方CASS两期土方计算南方CASS（Chinese Academy of Social Sciences）是中国最高级别的综合性社科研究机构之一，其所属研究机构南方研究院主要负责研究南方地区经济社会发展的问题。

CASS的两期土方计算是南方研究院对南方地区土地利用计划进行的两个阶段的研究和计算工作。

第一期土方计算是在1980年代初进行的，当时中国正处于开放初期，土地利用问题成为经济发展中的重要议题。

研究发现，南方地区的土地资源十分紧张，土地利用率低，土地碎片化严重。

为了提高土地利用效益，南方研究院首次提出了土方计算的概念。

土方计算是指通过测绘、计算和评价等手段，对土地现状进行分析，为土地规划和管理提供科学依据。

在第一期土方计算中，南方研究院依托当时的土地利用调查数据，计算了南方地区的土地资源潜力和土地利用率，评估了不同地区的土地利用状况，并提出了一系列土地利用调整和优化的措施。

随着中国经济的快速发展，南方地区的土地利用问题变得更加突出。

于是，在1990年代初，南方研究院展开了第二期土方计算工作。

这一阶段的土方计算主要依赖遥感技术和地理信息系统，这使得计算工作更加精确和高效。

南方研究院利用遥感影像和地理信息系统，对南方地区的土地利用状况进行了详细的分析和测算。

通过比较分析，研究人员发现，南方地区土地资源利用率有所提高，但仍然存在土地扩张、土地分片化等问题。

基于这些问题，研究人员提出了进一步改进土地利用的措施和建议，以促进南方地区的可持续发展。

通过两期土方计算，南方研究院为南方地区的土地规划和管理提供了科学依据和决策支持。

计算的结果揭示了南方地区土地利用的现状和问题，为政府决策者提供了重要参考。

同时，土方计算的过程中，南方研究院借助遥感和地理信息技术等先进手段，提高了土地利用评估的准确性和效率，为后续的土地规划和管理工作奠定了基础。

此外，土方计算也为其他地区的土地利用研究提供了经验和方法。

综上所述，南方CASS两期土方计算是南方研究院对南方地区土地利用问题的研究和计算工作。

C A S S两期土方计算 The Standardization Office was revised on the afternoon of December 13, 2020计算两期土方测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

CASS计算土方量的方法（断面法、三角网法、方格网法、两期计算法）我们在日常的测量工作中，经常都需要计算一些土方量，而计算两期土方是CASS 的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（测量推荐）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

如何利用南方Cass.断面法计算两期间挖填方量(超级详细-含补充小细节)————————————————————————————————作者：————————————————————————————————日期：2如何利用南方Cass7.0断面法计算两期间挖填方量本教程以场地平整挖填方为例，道路断面与其原理相同，故不再赘述。

1.数据准备原始地形测量数据和收方地形测量数据（即第一期数据和第二期数据），整理成格式为：点号,,y,x,h的格式。

342.把数据分别在南方Cass7.0上展点存成DWG 文件。

2.1展高程点：绘图处理->展高程点。

52.2根据左下角提示回车即可默认比例1:5002.3按照弹出的对话框选择需要展点的文件，并注意检查其文件名是否正确 完成后点击打开。

2.4根据左下角命令行提示输入展点距离，不输入为全部展点，数值越大，展点越稀疏，本教程以展点5米为例。

输入完成后回车。

2.5展点完成如图所示：672.6可用同样方法将收方数据（第二期数据）展点完成并保存。

3.里程文件的绘制与设计3.1本教程以从左向右绘制多段线为例（纵断面线文件必须用多段线绘制，其方向会影响生成的里程，起点为零）893.2生成里程文件：点击工程应用->生成里程文件->由纵断面线生成->新建。

10113.3根据左下角命令行提示选择纵断面线（选择绘制好的多段线即可）3.4选择完纵断面线后自动弹出由纵断面线生成里程文件对话框，其中中桩点获取方式有结点，等分，等分且处理结点三种，以及相应的横断面间距以及横断面左右边长度等。

本文以等分，横断面左边长度35米，右边长度为50米为例。

（横断面线左右边是指按照其多段线绘制方向左右之分）若左右长度不合适，可重复调整值操作，或者是修改。

3.5对于横断面自动绘制不理想可以在工程应用->生成里程文件->由纵断面线生成->添加，变长，剪切等操作。

（添加是指需要在某两里程中间加一个断面，）123.6待上述操作确认完成后即可点击：工程应用->生成里程文件->由纵断面线生成->生成。

土方量的计算DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标〔X，Y，Z〕和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。

前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。

下面分述三种方法的操作过程：1. 根据坐标计算●用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

●用鼠标点取“工程应用\DTM法土方计算\根据坐标文件”。

●提示：选择边界线用鼠标点取所画的闭合复合线弹出如图8-3土方计算参数设置对话框。

图8-3土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。

平场标高：指设计要到达的目标高程。

边界采样间隔：边界插值间隔的设定，默认值为20米。

边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式〔向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡〕。

然后输入坡度值。

●设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：挖方量= XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。

如图8-4所示。

计算三角网构成详见文件。

图8-4 填挖方提示框关闭对话框后系统提示：请指定表格左下角位置:<直接回车不绘表格> 用鼠标在图上适当位置点击，会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。

如图8-5所示。

图8-5 填挖方量计算结果表格图8-6 DTM土方计算结果图8-7 土方计算放边坡效果图2. 根据图上高程点计算●首先要展绘高程点，然后用复合线画出所要计算土方的区域，要求同DTM法。

南方CASS7.0（9.0）两期土方计算方法1、打开CASS，点击绘图处理，→展高程点，命令行提示：【绘图比例尺1〈500〉（首次打开CASS有提示）】回车，界面显示输入坐标数据文件名，选择坐标数据（一期）（dat格式）文件，打开，命令行提示：【注记高程点的距离（米）：】，回车，界面显示输入文件的高程点点位图形（红色），拾取多线命令，画定场地计算范围，最后在命令行输入C，回车结束（画定的场地范围就闭合了）。

点击等高线命令→建立DTM→选择建立DTM的方式→点选由图面高程生成，确定，命令行提示：选取高程范围，选择（1），回车，提示选取建模区域边界，点选场地计算范围线（场地闭合线），界面显示生成的三角网。

点击等高线→三角网存取→写入文件，选择保存路径，输入文件名（***一期）保存，命令行提示：选择对象，框选全部图形，回车，至此，已保存一期的三角网文件。

删除图面高程点及三角网，保留场地范围线，按照同样的方法，建立、保存二期的三角网文件。

点击工程应用→DTM法土方计算→两期土方计算，命令行提示：第一期三角网文件，选择2，回车，界面提示输入三角网文件名，找到一期三角网文件，打开，命令行提示：第二期三角网，输入2，回车，界面提示输入三角网文件名，找到二期三角网文件，打开，等待，系统正在进行土方计算，命令行显示总填方、总挖方数量；界面显示挖方量=xxx立方米，填方量=xxx立方米，详见dtmtf.log文件，但破解软件怎么也看不到该文件，确定，图面显示三角网内的填挖数量，但不见表格汇总数量和计算方格网、设计高程等，而且这种方法计算的两期土方也不是很准。

方法2、打开南方CASS，按照上面的方法，先建立存取三角网文件（如果算挖方→建立一期三角网文件，如果算填方→建立二期三角网文件）选取全部图形，删除（只保留场地计算边界线），{如果计算结果要显示第二次测量的高程点→点击绘图处理→展高程点，界面显示输入坐标数据文件名，选择第二次测量的坐标数据（dat格式）文件，打开，命令行提示：【注记高程点的距离（米）：】，回车，不要显示第二次测量高程点，就免此一操作}。

CASS7.0计算两期土方测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

CASS计算土方量的方法（断面法、三角网法、方格网法、两期计算法）我们在日常的测量工作中，经常都需要计算一些土方量，而计算两期土方是CASS 的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（测量推荐）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。

南方cass三角网法和方格网法计算土方量测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。

回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。

水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。
