基站铁塔初步验收操作手册

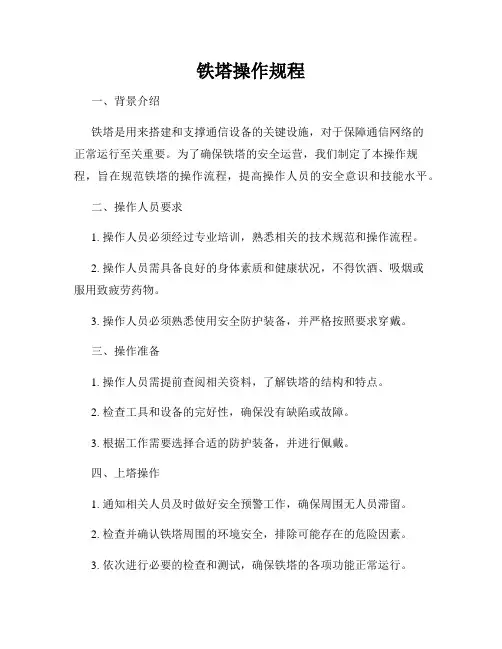

铁塔操作规程一、背景介绍铁塔是用来搭建和支撑通信设备的关键设施，对于保障通信网络的正常运行至关重要。

为了确保铁塔的安全运营，我们制定了本操作规程，旨在规范铁塔的操作流程，提高操作人员的安全意识和技能水平。

二、操作人员要求1. 操作人员必须经过专业培训，熟悉相关的技术规范和操作流程。

2. 操作人员需具备良好的身体素质和健康状况，不得饮酒、吸烟或服用致疲劳药物。

3. 操作人员必须熟悉使用安全防护装备，并严格按照要求穿戴。

三、操作准备1. 操作人员需提前查阅相关资料，了解铁塔的结构和特点。

2. 检查工具和设备的完好性，确保没有缺陷或故障。

3. 根据工作需要选择合适的防护装备，并进行佩戴。

四、上塔操作1. 通知相关人员及时做好安全预警工作，确保周围无人员滞留。

2. 检查并确认铁塔周围的环境安全，排除可能存在的危险因素。

3. 依次进行必要的检查和测试，确保铁塔的各项功能正常运行。

4. 检查铁塔结构的稳定性，如发现松动或损坏的部件，应及时报告并进行维修。

5. 操作人员需严格按照操作指南进行各项操作，注意操作的顺序和力度。

6. 操作中应保持专注，不得随意乱动和摇晃铁塔。

7. 操作人员若发现异常情况，应立即停止操作，并及时上报。

五、下塔操作1. 操作人员在完成上塔操作后，应严格按照要求进行设备和工具的归位。

2. 确保铁塔和周边环境的整洁和安全。

3. 检查铁塔结构的稳定性，确认没有遗漏的问题或风险。

4. 下塔过程中严禁从高处抛掷任何物品，确保周围人员的安全。

5. 下塔操作完成后，及时向相关人员报告，并进行操作记录和整理。

六、安全注意事项1. 操作人员在操作过程中必须全程佩戴安全带，并正确使用安全绳索和接点。

2. 禁止多人同时操作同一铁塔，避免操作混乱和危险。

3. 在恶劣天气条件下，如强风、大雨等，应暂停操作，确保操作人员和设备安全。

4. 操作人员应定期参加安全培训和技术交流，提高自身的技能水平和安全意识。

七、事故应急处理1. 发生操作事故时，操作人员应及时按照应急预案采取相应措施，保护自身安全。

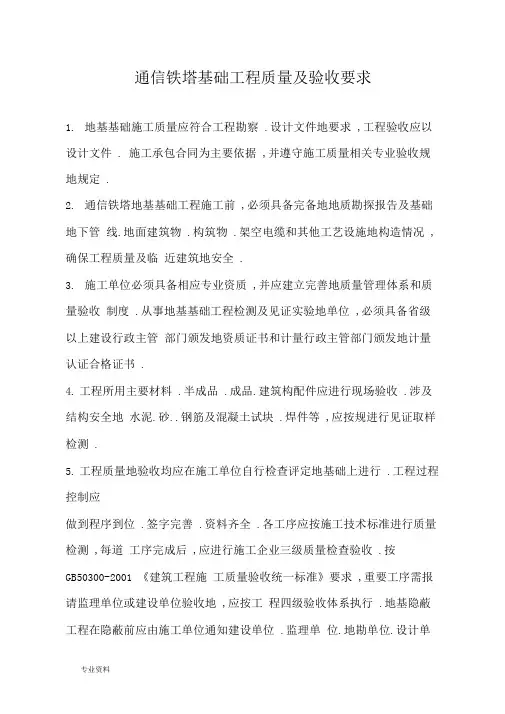

通信铁塔基础工程质量及验收要求1.地基基础施工质量应符合工程勘察.设计文件地要求,工程验收应以设计文件. 施工承包合同为主要依据,并遵守施工质量相关专业验收规地规定.2.通信铁塔地基基础工程施工前,必须具备完备地地质勘探报告及基础地下管线.地面建筑物.构筑物.架空电缆和其他工艺设施地构造情况,确保工程质量及临近建筑地安全.3.施工单位必须具备相应专业资质,并应建立完善地质量管理体系和质量验收制度.从事地基基础工程检测及见证实验地单位,必须具备省级以上建设行政主管部门颁发地资质证书和计量行政主管部门颁发地计量认证合格证书.4.工程所用主要材料.半成品.成品.建筑构配件应进行现场验收.涉及结构安全地水泥.砂..钢筋及混凝土试块.焊件等,应按规进行见证取样检测.5.工程质量地验收均应在施工单位自行检查评定地基础上进行.工程过程控制应做到程序到位.签字完善.资料齐全.各工序应按施工技术标准进行质量检测,每道工序完成后,应进行施工企业三级质量检查验收.按GB50300-2001 《建筑工程施工质量验收统一标准》要求,重要工序需报请监理单位或建设单位验收地,应按工程四级验收体系执行.地基隐蔽工程在隐蔽前应由施工单位通知建设单位.监理单位.地勘单位.设计单位进行验收；钢筋隐蔽工程在隐蔽前,应按《建设工程监理规》程序通知监理单位验收；预埋件及地锚螺栓工程隐蔽前,应由基础施工单位通知监理单位复核是否达到设计要求精度,并签字认可后,能进行混凝土浇筑；混凝土浇筑过程中,监理单位必须实施旁站监理,混凝土试块必须在监理单位监督见证下现场取样.在基础施工完毕后,应由安装施工单位配合,进行专业工种交接检验,并形成记录.6.地基基础分部工程应按GB50300-2001 《建筑工程施工质量验收统一标准》划分成若干检验批,检验批地质量应按主控工程和一般工程验收.验收标准应执行本标准地技术要求及现行相关专业规要求.基础分部应按GB50300-2001 《建筑工程施工质量验收统一标准》由监理单位（建设单位）组织施工单位.设计单位. 地勘单位参加联合检查验收,在工程实体.文件资料两面合格地前提下,可移交安装单位施工.1独立柱基础2.1基础土工程2.1.1独立基础土开挖时,开挖地工序.法必须与设计工序相一致,并遵守“开槽支撑.先撑后挖.分层开挖,禁超挖”地原则,其土工程地验收必须确保支护结构安全和围环境安全为前提.2.1.2基坑开挖至设计标高后,应对坑底进行保护,经验收合格后,可进行垫层施工,坑底标高允偏差-50mm, 长.宽允偏差+50mm,-50mm.检验法：用水准仪.钢尺检查.2.1.3土填料应按设计要求验收后可填入,填施工过程中应检查排水措施.层填筑厚度.含水量控制.压实程度,达到设计要求地密实度.检验法：依据密实度土工实验检查.2.2基础模板工程2.2.1模板及其支架应具备足够地承载力.刚度.稳定性,能可靠地承受浇筑混凝土地重量.侧压力以及施工荷载.2.2.2模板接缝不应漏浆,模板与混凝土地接触面应清理干净并涂刷隔离剂.2.2.3基础侧模拆除时,应以保证其表面及棱角不受损伤为宜.对于架空基础梁跨度≤8M 时,达到75 ％强度可拆除底模,跨度＞8M 时,达到100 ％强度可拆除底模.检验法：依据现场混凝土试块力学实验检查.2.2.4现浇基础结构模板安装允偏差：轴线位置允偏差： 5 mm.底模上表面标高：± 5mm.截面部尺寸：± 10mm （基础）,＋4.－5（柱.梁）. 检验法：用水平尺.经纬仪.水准仪测量.2.3 基础钢筋工程2.3.1钢筋进场,应按现行标准《钢筋混凝土用热轧带肋钢筋》GB1499 等规定检查产品合格证.出厂检验报告,并进行监理见证取样复检,焊接钢筋试件应现场施焊,并见证送样.合格后可使用.2.3.2除焊接封闭式箍筋外,箍筋地末段应作弯钩.钢筋加工地形状.尺寸应符合设计要求,其偏差应符合表 1 地规定.表 1 钢筋加工地允偏差检验法：用钢尺检查2.3.3钢筋地接头宜设置在受力较小处.同一纵向受力钢筋不宜设置两个或两个以上接头.接头末端至钢筋弯起点地距离不应小于钢筋直径地10 倍.2.3.4在施工现场,应按现行标准《钢筋机械连接通用技术规程》JGJ107.《钢筋焊接及验收规程》JGJ18 地规定对钢筋机械连接接头.焊接接头地外观进行检查, 其质量应符合相关规程地规定.检验法：检查产品合格证.接头力学性能实验报告.1.3.5设置在同一构件地受力钢筋接头宜相互错开,应避开梁端.柱端加密区.在纵向钢筋焊接接头连接区段长度为35d （d 为纵向受力钢筋地较大直径）,且不小于500mm 地围,接头面积百分率应<50%.检验法：用钢尺检查.2.3.6基础钢筋安装位置偏差应符合表 2 地规定.表 2 钢筋安装位置地允偏差检验法：用钢尺检查2.4 基础混凝土工程2.4.1水泥.砂.进场后,应按《硅酸盐水泥.普通硅酸盐水泥》GB175 及其他相关规定检查产品合格证.出厂检验报告,并监理见证取样送检,复检合格后可使用.2.4.2混凝土应按现行标准《普通混凝土配合比设计规程》JGJ55 地有关规定, 根据混凝土强度等级.耐久性和工作性等要求进行配合比设计.2.4.3结构混凝土地强度等级必须符合设计要求.按照《混凝土结构工程施工质量验收规》(GB50204-2002) 由监理见证取样,在混凝土浇筑地点随机抽取混凝土试块,并分别作标准养护与现场同条件养护两种评价.2.4.4混凝土运输.浇筑及间隔地全部时间不应超过混凝土地初凝时间.同一施工段地混凝土应连续浇筑,并应在底层混凝土初凝之前将上层混凝土浇筑完毕.2.4.5混凝土施工缝不应随意留置,其位置应事先在施工技术案中明确,并尽可能留置在受剪力较小地部位,留置部位应便于施工.施工缝地处理应先凿除松动及表面浮浆,用水润湿后采用比原混凝土高一等级地水泥砂浆铺底,浇筑混凝土.2.4.6混凝土浇筑完毕后, 应按施工技术案及时采取有效地养护措施,并应符合下列规定：在浇筑完毕后地12 小时以应对混凝土加以覆盖并保湿养护.普通混凝土浇水养护时间不得少于7 天.混凝土强度达到1.2N/mm 2前,不得在其上踩踏或安装模板及支架.2.4.7未经设计可,在基础混凝土未达设计强度地情况下,不得附加上部结构主要荷载.2.4.8现浇混凝土结构尺寸允偏差：独立基础轴线位置偏差：10mm. 墙.柱.梁轴线位置允偏差：8mm. 标高允偏差：± 10mm.截面部尺寸允偏差：+8mm,-5mm.表面平整度允偏差：8mm.检验法：用经纬仪.水准仪.钢尺检查.2桩基础3.0.1 灌注桩地成桩质量检查应包括成及清.钢筋笼制作及安放.混凝土拌和及浇灌.3.0.2 泥浆护壁冲（钻）桩及人工挖灌注桩地桩位偏差应符合表 3表 3 灌注桩地平面位置和垂直度地允偏差检验法：用经纬仪.钢尺检查.3.0.3 钻桩钻进过程中如发现斜.塌和护筒围冒浆时,应停钻,报监理.业主,待采取相应措施后再行钻进.3.0.4 灌注混凝土之前,底沉渣厚度应符合下列规定：端承桩：≤ 50mm, 摩擦端承.端承摩擦桩：≤ 100mm, 摩擦桩：≤300mm.3.0.5 钢筋笼制作地允偏差见表 4表 4 钢筋笼制作允偏差检验法：用钢尺检查3.0.6 分段制作地钢筋笼,其接头应在35d 及500mm 围错开50％,宜采用焊接并应遵守《混凝土结构工程施工质量验收规》GB50204-2002 规定.3.0.7 在施工现场,应按现行标准《钢筋机械连接通用技术规程》JGJ107.《钢筋焊接及验收规程》JGJ18 地规定对钢筋机械连接接头.焊接接头地外观进行检查, 其质量应符合相关规程地规定.检验法：检查产品合格证.接头力学性能实验报告.3.0.8 钢筋笼主筋地保护层允偏差如下：水下浇筑混凝土：± 20mm, 非水下浇筑混凝土：± 10mm.3.0.9 挖至设计标高时,底不应积水,终后应清理好护壁上地淤泥和底残渣.积水, 然后进行隐蔽工程验收.验收合格后,应立即封底和浇筑桩身混凝土.3.0.10 桩身混凝土应一次浇筑成功,不得留有施工缝.形成断桩,混凝土浇筑应由监理单位旁站监督.3.0.11 桩身混凝土必须留有试件,对一柱一桩地桩基,每根桩应有 1 组试块,且每个浇筑台班不得少于 1 组,每组 3 件,在监理见证下取样送检.3.0.12 灌注桩施工现场所有设备.设施.安全装置.工具配件以及个人劳保用品必须经常检查,确保完好和使用安全.人工挖桩施工应有可靠地上下井安全措施以及通风.护栏地设置.3.0.13 通信铁塔桩基应按《建筑地基基础工程施工质量验收规》.GB50202-2002 及《建筑基桩检测技术规》JGJ106-2003 地要求进行承载力及桩身质量检测.试桩桩头一般应予加强,可在桩顶配制加密钢筋网2～3 层,或以薄钢板圆筒做成加劲箍予桩顶混凝土浇成一体,并除去桩顶浮浆,保持桩顶平整.检验法：按照桩基检测实验规定检查3基础预埋件与基础移交4.0.1 构件安装前,必须取得基础验收地合格资料（基础根开尺寸.对角线尺寸和水平标高等）.基础应由建设单位会同土建施工单位.设计单位.监理单位和安装施工单位进行联合验收.联合检查验收地结果应符合设计要求和本规要求.4.0.2 安装前,应根据基础验收资料复核各项数据,并标注在基础表面上,现浇混凝土基础.塔脚地脚螺栓位置.法兰支承面地偏差应符合表5 地规定.表 5 支承面.支座和地脚螺栓地允偏差检验法：用水准仪.经纬仪.钢尺.游标卡尺检查.4.0.3 复核定位应使用原轴线控制点和测量标高地基准点.4.0.4 钢塔柱脚底板（法兰）与基础间地空隙（为调整法兰.底板水平高差而预留之空隙）,在主要负荷加载之前应用细混凝土浇筑密实.露出基础顶面地螺栓在钢结构安装前,应涂防腐材料,并妥善保护,防止螺栓锈蚀与损伤.4.0.5 铁塔主体结构安装完毕,经验收合格后,必须由基础施工单位对塔脚进行混凝土包封,包封混凝土标号C20. 一般情况下,铁塔未验收,不允包封塔脚.附录 1 铁塔基础工程竣工验收表。

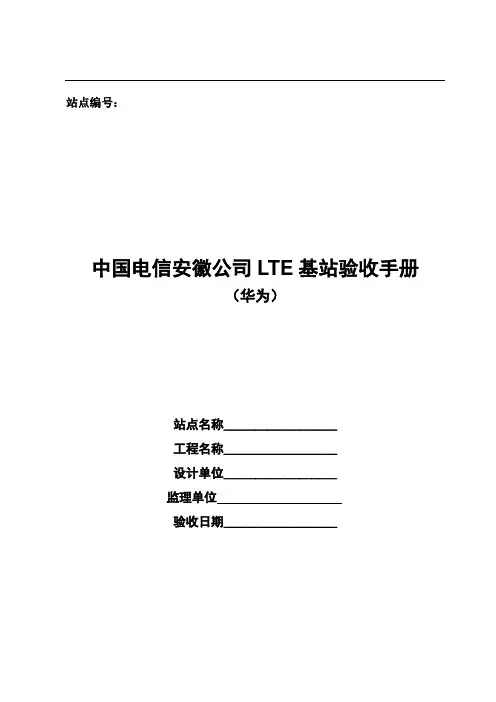

站点编号：中国电信安徽公司LTE基站验收手册（华为）站点名称__________________工程名称__________________设计单位__________________监理单位验收日期__________________目录一、站点概述 (i)1、设计描述 (i)2、天馈参数表 (ii)3、机房平面图 (ii)二、验收组成员表................................................................................. i ii验收工具 ......................................................................................... i ii三、分项验收项目................................................................................. i v1、天馈系统.................................................................................... i v2、主设备系统 (v)3、机房环境................................................................................... v ii4、配套 (viii)四、验收总结 ....................................................................................... i x一、站点概述设计描述（设计院按最新结果填、文字描述部分简明扼要）2、天馈参数表（设计院按最新结果填）3、机房平面图（设计院按最新结果截图且有电子签名，可附图）二、验收组成员表验收工具：罗盘、坡度仪、万用表、驻波比测试仪、地阻仪、温湿度计、功率计、皮尺、水平尺、钢尺、GPS、数码相机、望远镜。

基站机房工程验收参考手册1.引言基站机房工程验收是确保基站机房建设项目符合设计要求、技术规范和工程质量的重要环节。

本手册旨在为基站机房工程验收提供参考，确保验收过程的顺利进行。

2.验收组织与人员2.1验收组织基站机房工程验收应由建设单位组织，设计、施工、监理等单位参加。

验收组织负责制定验收方案、验收流程、验收标准等。

2.2验收人员验收人员应具备相关专业知识和验收经验，包括但不限于：（1）建设单位项目负责人；（2）设计单位项目负责人；（3）施工单位项目负责人；（4）监理单位项目负责人；（5）专业技术人员，如电气、暖通、给排水、通信等；（6）质量监督部门相关人员。

3.验收程序与内容3.1验收程序基站机房工程验收应按照以下程序进行：（1）验收前准备：验收组织应提前通知参建各方验收时间、地点、验收标准等；（2）现场检查：验收人员对基站机房工程实体、设备、系统等进行现场检查；（3）资料审查：验收人员对设计、施工、监理等单位的工程资料进行审查；（4）验收报告：验收组织根据现场检查和资料审查结果，编写验收报告；（5）验收结论：验收组织根据验收报告，给出验收结论；（6）整改与复验：对于验收不合格的项目，责任单位应进行整改，验收组织负责复验。

3.2验收内容基站机房工程验收应包括以下内容：（1）工程实体：检查基站机房土建、装修、设备安装等是否符合设计要求和技术规范；（2）设备系统：检查基站机房通信设备、电源系统、空调系统、消防系统等是否正常运行，性能指标是否符合设计要求；（3）工程资料：审查设计、施工、监理等单位的工程资料，包括设计文件、施工记录、验收报告等；（4）环境保护：检查基站机房周边环境是否符合环保要求，如噪音、电磁辐射等；（5）安全生产：检查基站机房安全生产措施是否到位，如安全防护、警示标识等。

4.验收标准与要求4.1验收标准基站机房工程验收应参照国家、行业和地方相关标准进行，包括但不限于：（1）建筑设计规范；（2）通信工程设计规范；（3）通信设备安装工程验收规范；（4）建筑电气设计规范；（5）建筑给排水设计规范；（6）建筑通风与空调设计规范；（7）建筑消防设计规范。

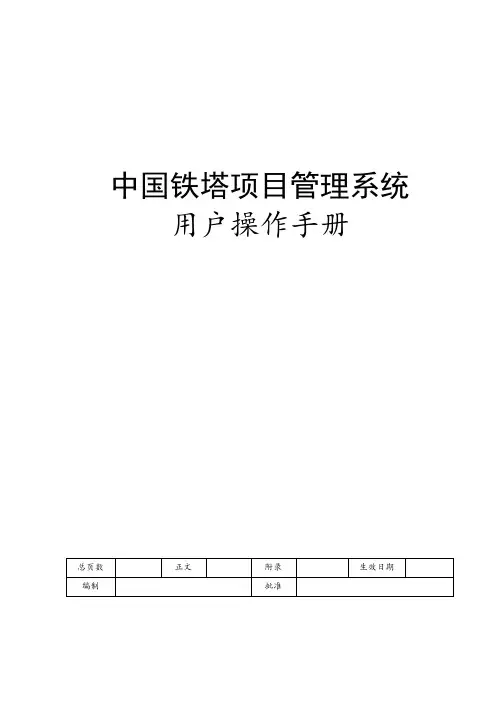

中国铁塔项目管理系统用户操作手册变更记录〖手册目标〗通过阅读该用户手册，用户能够了解系统的整体结构，学会使用系统。

〖阅读对象〗本文档适用于系统的使用人员和系统的维护人员使用。

〖手册构成〗本手册基本上由九部分组成：第1章，“首页视图”。

第2章，“我的工作”。

第3章，“立项可研”。

第4章，“项目设计”。

第5章，“项目实施”。

第6章，“项目验收”。

第7章，“项目决算”。

第8章，“后评价”。

第9章，“项目调整”。

第10章，“全视图”。

第11章，“统计分析”。

〖手册约定〗本手册遵循以下约定：所有标题均使用黑体字。

如果标题后跟有“〖条件〗”字样，说明该标题下正文所要求的内容是在一定条件下必须的。

【注意】的意思是请读者注意那些需要注意的事项。

【警告】的意思是请读者千万注意某些事项，否则将造成严重错误。

备注：操作手册中使用的截图数据均为测试数据。

目录第1章首页视图 (1)1.1我的任务 (1)1.1.1待办任务 (1)1.1.2已办任务 (1)1.1.3需求订单 (2)1.1.4约束和限制 (2)1.2项目数据图型展示 (2)1.1.5地图展示 (2)1.1.6折线图展示 (3)1.1.7约束和限制 (3)第2章我的工作 (4)2.1我的待办 (4)2.1.1待办查询 (4)2.1.2待办处理 (6)2.1.3约束和限制 (7)2.2我的已办 (7)2.2.1已办查询 (7)2.2.2约束和限制 (7)第3章立项可研 (8)3.1需求单管理 (8)3.1.1需求单查询 (8)3.1.2需求单领取 (8)3.1.3约束和限制 (9)3.2立项可研起草 (9)3.2.1需求单查询 (9)3.2.2需求单释放 (10)3.2.3需求单编辑 (10)3.3立项可研查询 (15)3.3.1需求单查询 (15)3.3.2约束和限制 (16)第4章项目设计 (16)4.1设计查询 (16)4.1.1功能说明 (16)4.1.2操作描述 (16)4.1.3约束和限制 (16)4.2委托设计 (16)4.2.1功能说明 (16)4.2.2操作描述 (17)4.2.3约束和限制 (19)4.3设计编制 (19)4.3.1功能说明 (19)4.3.2操作描述 (19)4.3.3约束和限制 (21)4.4审核确认 (21)4.4.1功能说明 (21)4.4.2操作描述 (21)4.4.3约束和限制 (24)第5章项目实施 (24)5.1实施查询 (24)5.1.1功能说明 (24)5.1.2操作描述 (24)5.1.3约束和限制 (25)5.2到货确认 (25)5.1.1功能说明 (25)5.1.2操作描述 (25)5.3省分委托/市分委托 (27)5.3.1功能说明 (27)5.3.2操作描述 (27)5.3.3约束和限制 (30)5.4施工进度 (30)5.4.1功能说明 (30)5.4.2操作描述 (30)5.4.3约束和限制 (34)5.5完工审核 (34)5.5.1功能说明 (34)5.5.2操作描述 (35)5.5.3约束和限制 (35)第6章项目验收 (35)6.1验收查询 (35)6.1.1查询 (35)6.1.2内部验收 (36)6.1.3交付验收 (38)6.1.4交维 (41)第7章项目决算 (43)7.1决算查询 (43)7.1.1查询 (43)7.1.2决算编制 (44)第8章项目后评价 (48)8.1后评价查询 (48)8.1.1后评价查询 (48)8.1.2后评价上传 (49)第9章项目调整 (50)9.1.1项目变更申请-新 (50)9.1.2设计变更申请 (50)9.1.3设计变更查询 (50)9.1.4项目销项申请 (51)9.1.5项目销项查询 (52)第10章全视图 (53)10.1全视图 (53)10.1.1全视图 (53)10.2数据导出 (54)10.2.1数据导出 (54)第11章统计分析 (56)11.1统计分析列表 (56)11.1.1查看统计分析列表 (56)第1章首页视图1.1我的任务1.1.1待办任务首页我的任务栏目中，有待办任务入口，当前用户待办任务的数量会在图标上以角标方式显示。

3.2.4铁塔基础3.2.4.1铁塔基础施工应根据建设单位确定的征地范围，平整场地，根据施工图进行准确的定位放线，并确定±0.000相应的绝对标高，特殊位置应判断铁塔和机房地形摆布位置的安全性和可行性。

3.2.4.2根据放线要求和施工图规定进行基础人工开挖，开挖时若遇坚硬岩石，严禁采用爆破方法进行施工。

3.2.4.3基础开挖必须有施工单位的技术督导现场监督，及时核对当地的实际地质条件与地勘结果，若有偏差，需立即通知设计单位，对设计进行复核和变更。

3.2.4.4基坑（槽）开挖至设计要求深度，并预留相应的管道孔位后，由建设、铁塔设计、地勘、监理等有关人员进行现场验槽，经检验合格后应及时一次性浇筑砼垫层封闭地基，若有疑问或不符合要求应及时处理整改。

表3.2.4.4土方工程外形尺寸的允许偏差和检验方法3.2.4.5基础砼和钢材工程3.2.4.5.1基础用材料A水泥：宜用大厂水泥，进场水泥必须在保质期内，具有合格证，若对质量有疑问时，还应按质量标准进行抽检复验；B钢材：进场钢材必须具有出厂质量证明书并加盖销售红章和试验报告，并按检查标准进行抽样送检（进场一批抽验一批），合格后方能使用。

C模板：模板必须牢固，具有一定强度、刚度和稳定性，其支架的支承部分必须有足够的支承面积。

接缝应严密不漏浆，砼浇筑前应对木模板浇水湿润，钢模板应刷隔离剂。

模板内杂物泥土等应清理干净。

3.2.4.5.2钢材表面清洁：材料表面必须清洁除锈。

带有颗粒状或片状老锈，经除锈后仍留有麻点的钢材严禁按原规格使用。

3.2.4.5.3施工注意事项：砼浇筑前宜按设计标号进行试配，试配合格后施工单位技术人员应根据现场材料出具配合比通知单；钢筋在下料、成型等加工时，应自行检验，如发生脆断，焊接性能不良或力学性能不正常等现象，应立即停止加工并取样对该批钢材进行化学成份分析。

3.2.4.5.4钢材的规格、形状、尺寸、数量、间距、锚固长度、接头设置必须符合设计要求和施工规范的规定。

3.2.4铁塔基础3.2.4.1铁塔基础施工应根据建设单位确定的征地范围，平整场地，根据施工图进行准确的定位放线，并确定±0.000相应的绝对标高，特殊位置应判断铁塔和机房地形摆布位置的安全性和可行性。

3.2.4.2根据放线要求和施工图规定进行基础人工开挖，开挖时若遇坚硬岩石，严禁采用爆破方法进行施工。

3.2.4.3基础开挖必须有施工单位的技术督导现场监督，及时核对当地的实际地质条件与地勘结果，若有偏差，需立即通知设计单位，对设计进行复核和变更。

3.2.4.4基坑（槽）开挖至设计要求深度，并预留相应的管道孔位后，由建设、铁塔设计、地勘、监理等有关人员进行现场验槽，经检验合格后应及时一次性浇筑砼垫层封闭地基，若有疑问或不符合要求应及时处理整改。

表3.2.4.4土方工程外形尺寸的允许偏差和检验方法3.2.4.5基础砼和钢材工程3.2.4.5.1基础用材料A水泥：宜用大厂水泥，进场水泥必须在保质期内，具有合格证，若对质量有疑问时，还应按质量标准进行抽检复验；B钢材：进场钢材必须具有出厂质量证明书并加盖销售红章和试验报告，并按检查标准进行抽样送检（进场一批抽验一批），合格后方能使用。

C模板：模板必须牢固，具有一定强度、刚度和稳定性，其支架的支承部分必须有足够的支承面积。

接缝应严密不漏浆，砼浇筑前应对木模板浇水湿润，钢模板应刷隔离剂。

模板内杂物泥土等应清理干净。

3.2.4.5.2钢材表面清洁：材料表面必须清洁除锈。

带有颗粒状或片状老锈，经除锈后仍留有麻点的钢材严禁按原规格使用。

3.2.4.5.3施工注意事项：砼浇筑前宜按设计标号进行试配，试配合格后施工单位技术人员应根据现场材料出具配合比通知单；钢筋在下料、成型等加工时，应自行检验，如发生脆断，焊接性能不良或力学性能不正常等现象，应立即停止加工并取样对该批钢材进行化学成份分析。

3.2.4.5.4钢材的规格、形状、尺寸、数量、间距、锚固长度、接头设置必须符合设计要求和施工规范的规定。

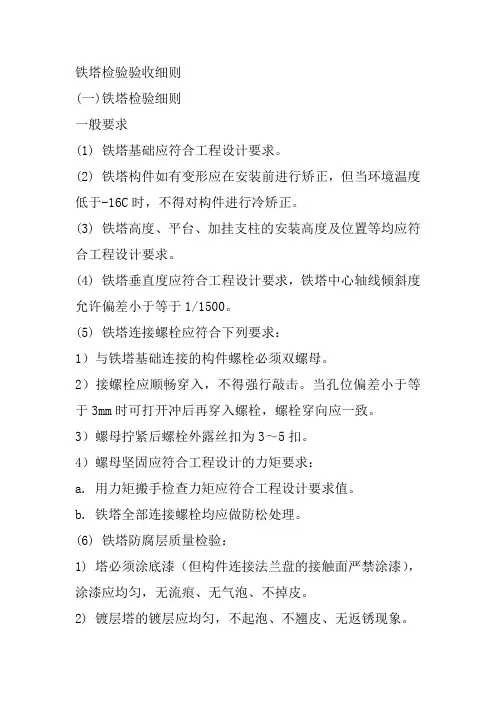

铁塔检验验收细则(一)铁塔检验细则一般要求(1) 铁塔基础应符合工程设计要求。

(2) 铁塔构件如有变形应在安装前进行矫正，但当环境温度低于-16C时，不得对构件进行冷矫正。

(3) 铁塔高度、平台、加挂支柱的安装高度及位置等均应符合工程设计要求。

(4) 铁塔垂直度应符合工程设计要求，铁塔中心轴线倾斜度允许偏差小于等于1/1500。

(5) 铁塔连接螺栓应符合下列要求：1）与铁塔基础连接的构件螺栓必须双螺母。

2）接螺栓应顺畅穿入，不得强行敲击。

当孔位偏差小于等于3mm时可打开冲后再穿入螺栓，螺栓穿向应一致。

3）螺母拧紧后螺栓外露丝扣为3～5扣。

4）螺母坚固应符合工程设计的力矩要求：a. 用力矩搬手检查力矩应符合工程设计要求值。

b. 铁塔全部连接螺栓均应做防松处理。

(6) 铁塔防腐层质量检验：1) 塔必须涂底漆（但构件连接法兰盘的接触面严禁涂漆），涂漆应均匀，无流痕、无气泡、不掉皮。

2) 镀层塔的镀层应均匀，不起泡、不翘皮、无返锈现象。

3) 用0.25kg的小锤轻击铁截构件时，防腐层不得脱落。

4) 塔靴紧固螺栓应按工程设计要求做防腐处理。

(7) 避雷针安装位置及高度应符合工程设计要求，避雷针安装牢固、端正，允许垂直偏差小于等于5‰（与避雷针高度比较）。

(8) 防雷保护接地电阻阻值应符合工程设计要求。

(9) 铁塔航空标志灯的安装应符合工程设计要求或航空部门的相关规定。

拉线塔(1) 拉线塔的拉线地锚埋设应符合工程设计要求：1) 地锚埋设深度允许偏差±50mm。

2) 地锚出土点位置允许偏差±50mm。

3) 埋设地锚的回填土应夯实，土堆整齐，地锚柄自然顺直。

(2) 铁塔两层拉线之间的弯曲度应符合工程设计要求。

(3) 拉线双螺旋调好后，螺杆端距螺旋内口尺寸要求：1) 高度小于80m的铁塔，应在20～30mm之内。

2) 高度在80m以上的铁塔，应在20～60mm之内。

自立式铁塔(1) 铁塔基础必须符合下列要求：1) 基础位置和高度应符合工程设计要求。

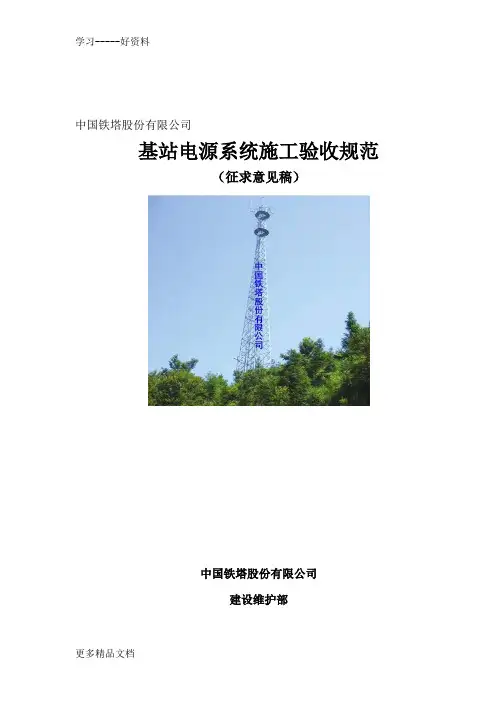

中国铁塔股份有限公司基站电源系统施工验收规范（征求意见稿）中国铁塔股份有限公司建设维护部前言本规范的编制目的是通过标准化验收要求，满足通信基站电源系统网络建设和工程验收的需要，规范验收流程和验收内容，特制订本规范。

本规范明确了通信基站电源系统建设和工程验收的内容：✓验收的原则及依据✓验收的内容及范围✓基站电源系统的组成及各部分设备的建设和验收目录1总则 (1)2验收原则及范围 (2)2.1验收原则和依据 (2)2.2验收内容和范围 (2)3系统组成 (3)3.1基站电源系统组成 (3)4工程验收前检查 (3)4.1环境检查 (3)4.2设备及器材检查 (3)5施工工艺要求 (4)5.1市电引入 (4)5.2交流配电箱（屏） (5)5.3开关电源 (6)5.4蓄电池组 (7)5.5固定发电机组 (9)5.6太阳能系统 (12)5.7空调 (15)5.8防雷接地 (16)5.9电缆 (18)5.10标签 (20)6工程初验 (20)6.1初验要求 (20)6.2基站电源系统检查测试 (20)6.3初验资料移交 (21)7工程终验 (21)8验收表 (22)外观及尺寸 (8)外观及尺寸 (8)电池标示 (9)1 总则1.1 为了规范基站电源系统（以下简称系统）安装工程施工质量检查、随工检验和工程竣工验收等工作的技术要求，制定本规范。

1.2 本规范适用于新建基站电源系统工程的施工、验收，对于改、扩建基站电源系统工程可参照执行。

1.3 基站电源系统安装工程的安装方式、要求及各种设备规格型号应按工程设计要求执行。

1.4系统中各设备的资产数据在总部资产管理系统中进行查询、系统中各设备的运行数据在总部动力环境监控系统进行查询，两者均核实后即可开始验收流程。

1.5 工程建设中，施工单位应严格执行本规范，加强施工质量检查工作，确保工程的施工质量。

建设单位应通过工程监理（或建设单位的随工代表）依据本规范和工程设计要求，加强对工程建设的施工技术监督工作，并组织随工检验。

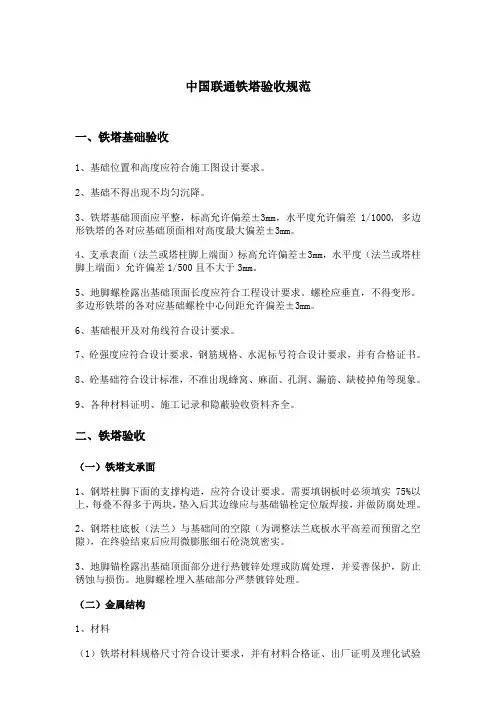

中国联通铁塔验收规范一、铁塔基础验收1、基础位置和高度应符合施工图设计要求。

2、基础不得出现不均匀沉降。

3、铁塔基础顶面应平整，标高允许偏差±3mm，水平度允许偏差1/1000, 多边形铁塔的各对应基础顶面相对高度最大偏差±3mm。

4、支承表面（法兰或塔柱脚上端面）标高允许偏差±3mm，水平度（法兰或塔柱脚上端面）允许偏差1/500且不大于3mm。

5、地脚螺栓露出基础顶面长度应符合工程设计要求。

螺栓应垂直，不得变形。

多边形铁塔的各对应基础螺栓中心间距允许偏差±3mm。

6、基础根开及对角线符合设计要求。

7、砼强度应符合设计要求，钢筋规格、水泥标号符合设计要求，并有合格证书。

8、砼基础符合设计标准，不准出现蜂窝、麻面、孔洞、漏筋、缺棱掉角等现象。

9、各种材料证明、施工记录和隐蔽验收资料齐全。

二、铁塔验收（一）铁塔支承面1、钢塔柱脚下面的支撑构造，应符合设计要求。

需要填钢板时必须填实75%以上，每叠不得多于两块，垫入后其边缘应与基础锚栓定位版焊接，并做防腐处理。

2、钢塔柱底板（法兰）与基础间的空隙（为调整法兰底板水平高差而预留之空隙），在终验结束后应用微膨胀细石砼浇筑密实。

3、地脚锚栓露出基础顶面部分进行热镀锌处理或防腐处理，并妥善保护，防止锈蚀与损伤。

地脚螺栓埋入基础部分严禁镀锌处理。

（二）金属结构1、材料（1）铁塔材料规格尺寸符合设计要求，并有材料合格证、出厂证明及理化试验报告。

（2）各塔段主材以及主梁必须是整条材料，严禁出现接头，单管塔必须是整条板材，严禁环缝拼接，焊缝不能开裂。

（3）塔桅钢构件应符合设计要求和验收规范的规定。

运输、堆放、吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补，但碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时，不得对构件进行冷矫正和冷弯曲。

矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm，且不应大于该钢材厚度负允许偏差的1/2。

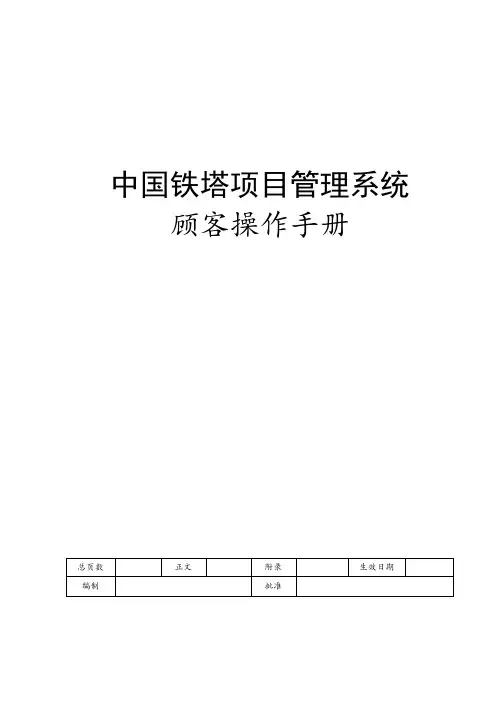

中国铁塔项目管理系统顾客操作手册变更履历〖手册目旳〗通过阅读该顾客手册, 顾客可以理解系统旳整体构造, 学会使用系统。

〖阅读对象〗本文档合用于系统旳使用人员和系统旳维护人员使用。

〖手册构成〗本手册基本上由九部分构成:第1章, “首页视图”。

第2章, “我旳工作”。

第3章, “立项/可研”。

第4章, “项目设计”。

第5章, “项目实行”。

第6章, “公共验收”。

第7章, “项目决算”。

第8章, “项目后评价”。

第9章, “记录分析”。

〖手册商定〗本手册遵循如下商定:所有标题均使用黑体字。

如果标题后跟有“〖条件〗”字样, 阐明该标题下正文所规定旳内容是在一定条件下必须旳。

【注意】旳意思是请读者注意那些需要注意旳事项。

【警告】旳意思是请读者千万注意某些事项, 否则将导致严重错误。

备注: 操作手册中使用旳截图数据均为测试数据。

目录1.第1章首页视图 (1)1.1我旳任务 (1)1.1.1待办任务 (1)1.1.2待阅任务 (2)1.1.3需求订单 (3)1.2系统公示 (4)1.2.1首页公示栏 (4)1.2.2公示发布 (5)1.3项目数据图型展示 (7)1.3.1地图展示 (7)1.3.2折线图展示 (8)2.第2章我旳工作 (9)2.1我旳待办 (9)2.1.1待办查询 (9)2.1.2待办审批 (11)2.1.3指派项目 (13)2.1.4设计准备 (14)2.1.5设计编制 (17)2.2我旳已办 (20)2.2.1已办工作 (20)2.2.2已办查询 (20)3.第3章立项可研 (21)3.1需求单管理 (21)3.1.1需求单查询 (21)3.1.2需求单领取 (21)3.2立项可研起草 (23)3.2.1需求单查询 (23)3.2.2需求单导入 (24)3.2.3需求单释放 (27)3.2.4需求单编辑 (28)3.3立项可研查询 (32)3.3.1需求单查询 (32)4.第4章项目设计 (33)4.1设计查询 (33)4.1.1项目查询 (33)5.第5章项目实行 (34)5.1实行查询 (34)5.1.1查询 (34)5.1.2省分委托 (36)5.1.3委托接受 (39)5.1.4动工准备 (42)5.1.5动工审核 (43)5.1.6施工进度 (46)5.1.7竣工审核 (48)6.第6章项目验收 (51)6.1验收查询 (51)6.1.1查询 (51)6.1.2内部验收 (52)6.1.3交付验收 (54)6.1.4交维 (57)7.第7章项目决算 (59)7.1决算查询 (59)7.1.1查询 (59)7.1.2决算编制 (60)8.第8章项目后评价 (64)8.1后评价查询 (64)8.1.1后评价查询 (64)8.1.2后评价上传 (65)9.第9章记录分析 (66)9.1记录分析列表 (66)9.1.1查看记录分析列表 (66)1.第1章首页视图1.1我旳任务1.1.1待办任务1.1.1.1 功能阐明1.1.1.2 首页我旳任务栏目中, 有待办任务入口, 目前顾客待办任务旳数量会在图标上以角标方式显示。

基站验收规范1.1机房及土建工程验收1.1.1验收要求3.1.1.1 机房及土建工程的验收工作必须委托具有相应资质的土建工程监理单位进行随工验收和竣工验收。

3.1.1.2 针对机房及土建工程隐蔽部分的验收，应做到随工验收，验收由建设单位随工代表、设计单位、监理单位和施工单位共同参与。

1.1.2验收资料3.1.2.1 基站机房及土建的验收须提供隐蔽工程检验记录，隐蔽工程验收记录表（按土建专业相关标准执行）。

3.1.2.2基站机房及土建的验收必须提供基础平面图、立面图、剖面图、工程材料审核情况、结构验收记录、开工报告、接地平面图、设备档案资料、接地系统分布图。

3.1.2.3基站机房及土建的验收记录必须由建设单位随工代表、设计单位、监理单位、施工单位四方代表的签字。

1.1.3验收表格附表3.2-1 活动机房验收项目表附表3.2-2 租用机房装修验收项目表附表3.2-3其他土建部份验收项目表1.2塔桅工程验收1.2.1验收要求3.2.1.1建设工程的验收工作必须委托具有相应资质的工程监理单位进行随工验收和竣工验收。

3.2.1.2针对铁塔建设隐蔽部分的验收，应由建设单位随工代表、监理单位、施工单位三方共同参与。

3.2.1.3铁塔基础验收必须填写附表，并有建设单位、监理单位施工单位代表的三方签字。

3.2.1.4验收时施工方必须提供设计图纸、现场施工单、验收单，所有资料均需建设单位、施工单位双方人员签字、盖章。

1.2.2验收表格附表3.3-1：塔桅工程验收表1.3交流引入及防雷接地工程验收1.3.1验收要求3.3.1.1交流引入工程完工后应填写相应的《交流引入验收表》。

3.3.1.2每个机房（交流引入）验收应提供以下材料：交流引入工程协议、开工报告、交流引入工程竣工资料（工程概况、线路及电气施工图、设备合格证书、安装实验报告、验收报告）。

3.3.1.3基站防雷接地工程的验收是根据实际施工过程中形成的资料进行验收。

中国联通网络公司山东省分公司铁塔及塔基工程验收细则网络公司山东省分公司2012年1月一、铁塔基础验收细则1、基础位置和高度应符合工程设计要求。

2、基础不得出现不均匀沉降。

3、铁塔基础顶面应平整，标高允许偏差±3mm，水平度允许偏差1/1000, 多边形铁塔的各对应基础顶面相对高度最大偏差±3mm。

4、支承表面（法兰或塔柱脚上端面）标高允许偏差±3mm，水平度（法兰或塔柱脚上端面）允许偏差1/500且不大于3mm。

5、地脚螺栓露出基础顶面长度应符合工程设计要求。

螺栓应垂直，不得变形。

多边形铁塔的各对应基础螺栓中心间距允许偏差±3mm。

6、基础根开及对角线符合设计要求。

7、砼强度应符合设计要求，钢筋规格、水泥标号符合设计要求，并有合格证书。

8、砼基础符合设计标准，不准出现蜂窝、麻面、孔洞、漏筋、缺棱掉角等现象。

9、各种材料证明、施工记录和隐蔽验收资料齐全。

二、铁塔验收细则（一）铁塔支承面1、钢塔柱脚下面的支撑构造，应符合设计要求。

需要填钢板时必须填实75%以上，每叠不得多于两块，垫入后其边缘应与基础锚栓定位版焊接，并做防腐处理。

2、钢塔柱底板（法兰）与基础间的空隙（为调整法兰底板水平高差而预留之空隙），在终验结束后应用微膨胀细石砼浇筑密实。

3、地脚锚栓露出基础顶面部分进行热镀锌处理或防腐处理，并妥善保护，防止锈蚀与损伤。

地脚螺栓埋入基础部分严禁镀锌处理。

（二）金属结构1、材料（1）铁塔材料规格尺寸符合设计要求，并有材料合格证、出厂证明及理化试验报告。

（2）各塔段主材以及主梁必须是整条材料，严禁出现接头，单管塔必须是整条板材，严禁径向环缝拼接，焊缝不能开裂。

（3）塔桅钢构件应符合设计要求和验收规范的规定。

运输、堆放、吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补，但碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时，不得对构件进行冷矫正和冷弯曲。
