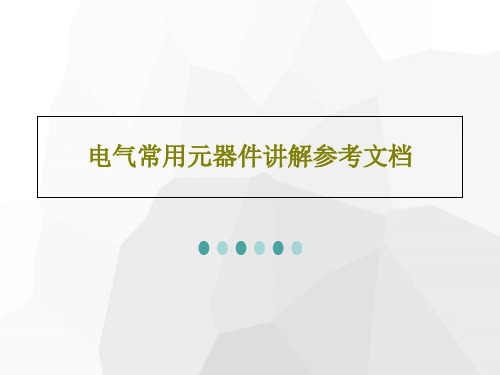

电气常用元器件讲解参考文档27页PPT

工作原理与特性
总结词
电容器的工作原理基于静电场理论，通过电荷在极板上的累积形成电场。电容器的特性 包括电容、容抗、充放电等。
详细描述
电容器的工作原理基于静电场理论。当电压施加到电容器上时，电荷会在两极板上累积 ，形成电场。电容器的电容值由电极面积、电极间距和电介质性质决定。容抗是描述电 容器对交流电流阻碍作用的物理量，与频率和电容值有关。此外，电容器还有充放电的
04 电感器
定义与分类
总结词
电感器的定义与分类
详细描述
电感器是一种电子元件，它能够存储磁场能量。根据不同的分类标准，电感器 可以分为多种类型，如按工作频率可以分为高频电感器和低频电感器，按用途 可以分为普通电感器和专用电感器等。
工作原理与特性
总结词
电感器的工作原理与特性
详细描述
电感器的工作原理是基于电磁感应定律，即当电流通过电感器时，会在电感器内部产生磁场，从而形 成感应电动势。电感器的特性主要包括感抗、电感量、品质因数等，这些特性决定了电感器在电路中 的工作性能和应用范围。
电压变换
通过改变一次绕组的匝数，实 现二次绕组输出电压的改变。
电流变换
根据负载阻抗的大小，调整一 次绕组的电流。
阻抗变换
通过改变一次和二次绕组的匝 数比，实现阻抗的变换。
变压器的应用
01
02
03
电力系统
用于升高或降低电压，以 适应输电和用电的需求。
电子设备
用于各种电子设备中，如 音响设备、电视机等，以 实现阻抗匹配和电压变换 。
选择依据
在选择断路器时，需要根据电路的额 定电流、短路电流、操作条件、环境 条件等因素进行综合考虑，以确保断 路器能够有效地保护电路和设备的安 全。

可变电容器有空气介质、固体介质等多种类型，其外形有棒状
03
、板状等。
电解电容器
电解电容器是一种使用电解材料制成的电容器， 01 其电容值相对较大。
它们通常用于大容量存储和电源滤波，以及在电 02 源电路中稳定电流。
电解电容器有铝电解、钽电解等多种类型，其外 03 形有圆柱形、扁形等。
03
变压器
电源变压器
电磁继电器广泛应用于电力、通信、工业控制等领域，可以实现电源开关、信号放 大、时间延迟等功能。
固态继电器
固态继电器是一种利用半导体器 件实现开关控制的元件，其特点 是开关速度快、寿命长、可靠性
高、体积小、耐冲击。
固态继电器的输入端通常接控制 信号，输出端接被控负载，通过 控制信号的变化实现负载的开关
02 它们通常用于低频信号的滤波和旁路，以及在电 源电路中稳定电压。
02 固定电容器有塑料膜、陶瓷、云母等多种类型， 其外形有圆柱形、矩形等。
可变电容器
01
可变电容器是一种具有可变电容值的电容器，其电容值可以通 过手动或自动方式进行调整。
02
它们通常用于高频信号的调谐和滤波，以及在无线通信、广播
电视等领域中实现频率选择。
常用电气元件的认识
目录
• 电阻器 • 电容器 • 变压器 • 开关电器 • 继电器 • 电动机 • 电子器件
01
电阻器
固定电阻器
01
碳膜电阻器
一般用色环来表示其阻值和误差等级，价格便宜 ，用途广泛。
02
线绕电阻器
通常用数字编码表示其阻值和功率，精度高，稳 定性好，常用在电源电路中。
可变电阻器
工作原理
中间变压器利用磁通量变化和电磁感应原理，将输入的电压和电 流转换为输出的电压和电流。

电气元件ppt课件
目录
电气元件概述常见电气元件介绍电气元件的特性与参数电气元件的应用场景电气元件的维护与故障排除案例分析与实践操作
01
CHAPTER
电气元件概述
电气元件是构成电力系统的基础单元，用于实现特定的电气功能。
定义
根据其功能和应用，电气元件可分为开关电器、保护电器、测量电器、控制电器等。
电阻器是电气元件中最为基础的元件之一，其作用是限制电流的流动。
总结词
电阻器可以通过串联或并联的方式接入电路中，以改变电路的阻抗，进而控制电流的大小。在实践操作中，电阻器通常用于调节电路中的电压和电流，实现电路的稳压、滤波等功能。
详细描述
总结词
电容器是一种储能元件，其作用是储存电荷。
详细描述
电容器在电路中主要起到滤波、去耦、旁路等作用，通过充放电过程来平滑电路中的电压波动。在实践操作中，电容器通常用于电源滤波、信号处理等场合，以提高电路的稳定性和可靠性。
THANKS
感谢您的观看。
选择原则
使用注意事项
替代与升级
维护与检修
元件的安装、使用和保养规范，确保安全可靠运行。
当现有元件无法满足需求时，如何选择替代或升级方案。
元件在使用过程中可能出现的故障及相应的处理方法。
04
CHAPTER
电气元件的应用场景
用于切断或闭合高压电路，控制电流的通断。
断路器
用于改变电压，实现电力传输和分配。
变压器
用于测量和保护电力系统中的电流和电压。
互感器
用于保护电力设备免受雷电过电压的损害。
避雷器
电阻器
用于限制电流和调节电压。
Байду номын сангаас
电容器

125 ℃.最高工作温度1P2P5T课度件 .
12
PPT课件
13
采用四位数表示：第一第二第三位为有效数， 第四位为有效数后“0”的个数。精密度为±1 ％ 如图电阻标示为“8222”，则该电阻为
82.2KΩ
PPT课件
14
电位器
(1)电位器的结构与特性 组成：电位器是通过旋转轴来调节阻值的可
变电阻器，普通电位器由外壳、旋转轴、 电阻片和三个引出端子组成。Q群 作用：由于电位器阻值具有可调性，因此常 用做分压器和变阻器。 用途：收音机音量调节，电视机亮度和对比 度调节 在实际电路中，电位器的连接有变阻式和分 压式。
30
五色环
PPT课件
31
普通电阻采用四环
PPT课件
32
PPT课件
33
五色环电阻是精密电阻，一般是百分之一精密度，最后一环是棕色的。 如果是1开头的电阻，两头都是棕色的，就要看其他色环综合来判读。
PPT课件
34
5、选用电阻常识
（1）根据电子设备的技术指标和电路的具体要求 选用电阻的型号和误差等级。
图2-1 几种固定电P容PT课器件外形及符号
38
II）半可变电容器（微调电容器）：电容器容量可在小范围 内变化，其可变容量为几至几十皮法，最高达一百皮法（以 陶瓷为介质时），适用于整机调整后电容量不需经常改变的 场合。常以空气、云母或陶瓷作为介质。其外形和电路符号 如图2-2所示。
图2-2 半可变电容器外形及符号
PPT课件
37
（1）按其结构，可分为以下三种 Ⅰ）固定电容器：电容量是固定不可调的，我们称之为固定电 容器。图2－l所示为几种固定电容器的外形和电路符号。其中 图（a）电容器符号（带“＋”号的为电解电容器）；图（b） 瓷介电容器；图（C）云母电容器；图（d）涤纶薄膜电容器； 图（e）金属化纸介电容器；图（f）电解电容器。

04
电感器
电感器的定义与分类
总结词
电感器是一种能够存储磁场能量的电子元件，根据使用 材料、结构和工作频率的不同，可以分为多种类型。
详细描述
电感器是一种由导线绕制成的电子元件，其核心部分是 线圈。当电流通过线圈时，线圈周围会产生磁场，磁场 能量被存储在电感器中。根据不同的分类标准，电感器 可以分为多种类型，如按使用材料可分为空心电感器、 铁芯电感器和铜芯电感器等；按结构可分为固定电感器 和可变电感器；按工作频率可分为高频电感器和低频电 感器等。
电气元件在电路中的作用
开关
控制电路的通断，实现电路的开 闭控制。
电阻
限制电流，调节电压，起到分流 和分压的作用。
电容
储存电能，实现滤波、耦合、旁 路等功能。
继电器
控制大电流、高电压的设备，实 现自动控制和保护功能。
变压器
改变电压大小，实现高低压转换。
电感
储存磁场能量，实现滤波、感抗、 互感等功能。
电感器的应用与选型
总结词
电感器在各种电子设备和系统中有着广泛的应用，选 型时应考虑电路需求、性能参数和成本等因素。
详细描述
电感器在各种电子设备和系统中有着广泛的应用，如通 信、电力、家电、汽车电子等。在通信领域，电感器常 用于信号传输和滤波；在电力领域，电感器用于变压器、 电机等设备的能量传输和转换；在家电领域，电感器用 于控制电路和电磁炉等设备的加热；在汽车电子领域， 电感器用于发动机控制、安全气囊等系统。在选型时， 应根据电路需求、性能参数和成本等因素综合考虑，选 择合适的电感器型号。
变压器的应用与选型
总结词
变压器在电力系统中具有广泛的应用，如发电、输电、 配电等，选择合适的变压器需要考虑多种因素。

电气常用元器件讲解参考文档
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子

CJ20-10
～36
10
380/220 4/2.2KW
CJ20-16 50H z
5A
、 127 、 220
16
380/220
7.5/4.5K W
CJ20-100
、
100
380/220 50/58KW
380
PPT课件
13
电气元件 — 热继电器
3、热继电器 3.1 热继电器图片：
PPT课件
14
电气元件 — 热继电器
PPT课件
8
电气元件 — 交流接触器
交流接触器图片
PPT课件
9
电气元件 — 交流接触器
2.2交流接触器的结构和工作原理: 1）基本结构： 电磁机构：由线圈、动铁心（衔铁）和静铁心组成 触头系统：由主触头和辅助触头组成。主触头用于 通断主电路，辅助触头用于控制电路中。
PPT课件
10
电气元件 — 交流接触器
按钮还有停止的作用时，则必须是红色。 按钮的使用动画演示
PPT课件
27
电气元件 — 指示灯
6、指示灯 6.1 指示灯的图片：
PPT课件
28
电气元件 — 指示灯
6.2 指示灯的作用： 红绿指示灯的作用有三：一是指示电气设备的运行与停
止状态；二是监视控制电路的电源是否正常；三是利用红灯 监视跳闸回路是否正常，用绿灯监视合闸回路是否正常。
PPT课件
29
电器元件 — 转换开关
7、转换开关 7.1 转换开关图片
PPT课件
30
电气元件 — 转换开关
转换开关图片
PPT课件
31
电气元件 — 转换开关
7.2 转换开关的结构和工作原理 1）基本结构及工作原理
