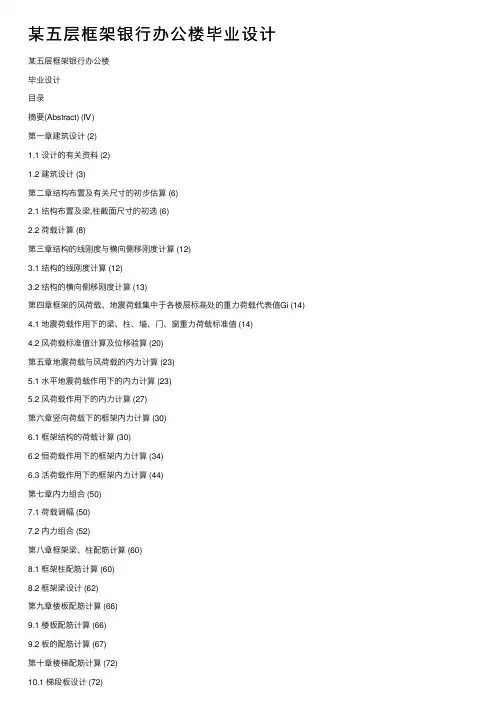

某五层框架银行办公楼毕业设计目录摘要(Abstract) (Ⅳ)第一章建筑设计 (1)1.1 设计的有关资料 (1)1.2 建筑设计 (2)第二章结构布置及有关尺寸的初步估算 (5)2.1 结构布置及梁,柱截面尺寸的初选 (5)2.2 荷载计算 (7)第三章结构的线刚度与横向侧移刚度计算 (11)3.1 结构的线刚度计算 (11)3.2 结构的横向侧移刚度计算 (12)第四章框架的风荷载、地震荷载集中于各楼层标高处的重力荷载代表值Gi (13)4.1 地震荷载作用下的梁、柱、墙、门、窗重力荷载标准值 (13)4.2 风荷载标准值计算及位移验算 (19)第五章地震荷载与风荷载的力计算 (22)5.1 水平地震荷载作用下的力计算 (22)5.2 风荷载作用下的力计算 (26)第六章竖向荷载下的框架力计算 (29)6.1 框架结构的荷载计算 (29)6.2 恒荷载作用下的框架力计算 (33)6.3 活荷载作用下的框架力计算 (43)第七章力组合 (49)7.1 荷载调幅 (49)7.2 力组合 (51)第八章框架梁、柱配筋计算 (59)8.1 框架柱配筋计算 (59)8.2 框架梁设计 (61)第九章楼板配筋计算 (65)9.1 楼板配筋计算 (65)9.2 板的配筋计算 (66)第十章楼梯配筋计算 (71)10.1 梯段板设计 (71)10.2 平台板设计 (71)10.3 平台梁设计 (72)第十一章基础配筋计算 (74)11.1 基础配筋计算 (74)致谢 (76)参考文献 (77)毕业设计图纸目录 (78)第一章建筑设计1.1 设计的有关资料一. 工程名称：威海市农业银行办公楼。
二. 工程概况：建筑面积约为4000m2，是一幢五层的现浇钢筋混凝土结构体系的建筑物，层高均为3.4m，室外高差为0.45m。
三. 设计条件：（1）：气象条件：最热月平均温度29.2度，最冷月平均温度4.2度。
夏季极端最高温39.5度，冬季极端最低-10度。
（2）：相对湿度：最热月平均湿度72%。
（3）主导风向:全年为西北风夏季为东南风，基本风压w0=0.35kN/m2。
(4)：雨雪条件：年最大降雨量1400mm,月最大降水强度192mm/m。
基本雪压为0.45kN/m2其他条件：（1）：建筑结构的安全等级为二级，结构设计正常使用年限为50年。
（2）：抗震设防烈度7度，场地为2类场地，设防烈度类别为丙类。
四. 材料使用：（1）. 钢筋：纵向受力钢筋采用热轧钢筋HRB335,其余采用热轧钢筋HPB235。
（2）.混凝土：梁柱板均使用C30类型的混凝土。
（3）. 墙体：γ=18kN/m3，,一侧为20mm的厚抹灰层，①、外墙全部使用300mm厚的灰砂砖，γ=17kN/m2，一侧墙体为水刷石墙面，γ=0.5kN/ m2；γ=18kN/m3,两侧均为20mm厚的抹灰层。
卫生间②、隔墙使用300mm厚的灰砂砖，γ=0.5kN/ m2墙的两侧均是贴瓷砖，γ=5.5kN/m3，两侧均为③、女儿墙使用300mm厚的蒸压粉煤灰加气混凝土砌块，20mm厚的抹灰，墙高设计为900mm，另外上面为100厚混凝土盖顶。
γ=0.45kN/m2，办公室均为木门，γ=0.2kN/m2；（4）. 门窗类型：大门均为玻璃门，γ=0.35kN/m2。
窗户均为铝合金窗，五．其他结构选型（1）.屋面：使用现浇钢筋混凝土板作为承重结构，屋面板按上人屋面的使用荷载选用。
（2）.楼面：使用现浇钢筋混凝土板，板厚为120mm。
（3）．基础：使用柱下独立基础。
1.2 建筑设计1.2.1 建筑平面设计（1）、主要功能房间布局：营业厅1个，300 m2/1个办公室20个，25 m2/1个套间办公室6个客房（有卫生间）10个,25 m2/1个大会议室2个,100 m2/1个小会议室4个，50 m2/1个另有楼梯间，厕所，储藏室等。
银行楼的平面组合采用综合式组合，有走道，套间，大厅的综合组合形式，部空间要解决办公室，会议室，营业厅的布置问题，解决人员的交往活动。
以及通风和采光问题,解决好了各种流线问题，各功能应分区明确合理。
有较好的疏散方式，满足防火要求，立面及造型应反映新时代银行建筑的形式。
该银行办公楼的平面尺寸为:长为43.4m,宽为17.6m。
（2）、主要房间的平面设计对于底层，因为有一个营业大厅，所以每天的人流量比较大，考虑到这方面，大门的设计就要充分满足人员的疏散要求。
于是大门的尺寸为2.7m×2.7m，大门的类型是办公楼一般使用的旋转玻璃门，另外在门的两侧各加开一扇双开玻璃门，尺寸都是2.4m×2.7m，这样办公楼的入口有了三扇门，满足了一定的大人流的疏散要求。
底层的一侧是一个自动取款机室，门采用的是尺寸为1.8m×2.1m的自动推拉门，但作为银行办公楼，具有一定的保卫措施，所以进门时要采取刷卡进门的措施。
走廊的两侧，由于考虑到要有很好的采光要求，所以各开有一个铝合金的推拉窗，尺寸为2.1m×1.8m。
楼梯：为使人流尽早分散，避免底层走廊过于拥挤，所以在每层的两边各设置一部双跑楼梯，满足安全疏散的要求。
（3）、门窗的尺寸门：M1：2.7m×2.7m M2：0.9m×2.1m M3：1.8m×2.7mM4：1.8m×2.1m M5：1.8m×2.1m M6：2.4m×2.7mM7：1.2m×2.1m M8：2.4m×2.1m M9：0.7m×2.1m窗：C1：1.8m×1.8m C2：2.1m×1.8m C3：2.4m×1.8m1.2.2 建筑立面设计本银行办公楼建筑采用了对称设计，营业大厅基本设置于建筑的中轴线中间，走廊设置在建筑物的中间。
该办公楼的南立面是其主要立面，即营业大厅的进门设在南立面。
该立面图中表示了立面上门窗位置、形式、外墙引条线、外墙勒脚、雨水管以及东、西门进口踏步、雨篷等的位置，屋顶还表示出了女儿墙的形式，以及外墙、引条线、窗台、雨水管的材料作法。
并且标出了各楼层、进门台阶、雨篷的标高。
1.2.3 建筑剖面设计（1）建筑物高度尺寸的确定该建筑物为5层，各层均为3.4m。
因梁高未定，室净高未最终确定，待结构设计结束后，再确定楼层净高。
（2）室外高差的确定为了防止室外雨水流入室，防止建筑因为不均匀沉降使地面降低，为了满足建筑使用的要求，取室外高差为450mm。
（3）屋面设计本办公楼设计为上人屋面，所以在剖切面上，要显示出来。
并且楼梯的材料，扶手以及剖切到的梁都要明确表示出来。
由于建筑物总宽度大于12m，故采用双坡排水。
屋面采用刚性防火屋面，其构建简单，施工方便，造价较低。
1.2.4 屋面做法防水层（刚性）30厚C20细石混凝土防水层（柔性）三毡四油上面铺小石子找平层：15厚水泥砂浆找坡层：40厚水泥石灰焦渣砂浆找坡保温层：80厚矿渣水泥结构层：120厚现浇钢筋混凝土板抹灰层：10厚混合砂浆1.2.5 楼面做法标准层楼面：石面层20厚1：3干硬性水泥砂浆结构层：120厚现浇钢筋混凝土板抹灰层：10厚混合砂浆卫生间楼面：2厚水泥砂浆贴10厚300 ×300防滑地砖20厚水泥细砂浆面层30厚水泥砂浆找坡15厚水泥砂浆找平结构层：120厚现浇钢筋混凝土板抹灰层：10厚混合砂浆第二章结构布置及有关尺寸的初步估算2.1 结构布置及梁,柱截面尺寸的初选项目情况：该工程为科力达电子科技办公楼设计。
建筑结构的建筑面积约为4000m2，总共5层，层高均为3.4m。
平面尺寸为43.40m×17.6m，室地坪为±0.000m，室外高差为0.45m。
框架平面与柱网布置图如下图2-1。
图2-1 结构平面布置图板厚取120 mm，3600120904040lh mm=>≈=。
一．确定计算简图假定框架柱与基础顶面接触，框架梁与柱刚接，设计时为了计算的方便，使每个柱子的尺寸不变，于是梁的跨度和柱截面形心线之间的距离相等。
将基础距离室外地坪的高度设为1.0m，室外高差为0.45m，所以底层的柱子高度为h=3.4+1.0+0.45=4.85m，其余各层竹篙从露面算到上一层楼面，所以都是3.4m,于是框架的计算见图为下图2-2表示。
图2-2 框架计算简图二.梁、柱截面尺寸的估算：（1）梁截面1.AB跨：主梁：L =7200mmh=（112~18）L=600mm~900mm,取h=700mmb=（13~12）h=233mm~350mm，取b=300mm故该框架的横梁与纵梁的初步设计截面尺寸为b×h=300mm×700mm 次梁：L=7200㎜h=（118~112）L=400mm~600mm,取h=500mmb=（13~12）h=200mm~300mm，取b=300mm故框架的次梁初步设计截面尺寸为b×h=300mm×500mm 2.BC跨：主梁：L=3000mmh=（112~18）L=250mm~375mm,取h=500mmb=（13~12）h=167mm~250mm，取b=300mm故框架梁的初步设计截面尺寸为b ×h=300mm ×500mm 。
于是计算结果归纳于下表2-1：(2)柱截面尺寸的估算框架柱截面尺寸根据柱的轴压比限制，按下式计算：N Fgn β= 公式（2-1）式中：β：为考虑地震作用组合后柱轴力压力增大系数，边柱取1.3，等跨柱取1.2,不等跨取1.25；F : 为按照简支状态计算柱的负荷面积；g ：为折算后在单位面积上的重力荷载代表值，近似取14kN/2m ;n : 为验算截面以上楼层层数；则底层中柱的轴力设计值为N=1.2×14×7.2×(7.2+3)/2×5=3084.48kN该项目工程全部使用C30的混凝土, 查表的fc =14.3N/mm 2 ，首先假定该层柱截面尺寸b×h =500mm ×500mm ，则柱的轴压比为：9.0863.05005003.141048.30843<=⨯⨯⨯==bh f N c μ，满足要求。
故该框架柱的估计尺寸符合要求，确定为b ×h=500mm ×500mm 。
并且为了施工的方便性，可以使得各层的所有柱子的截面尺寸都保持不变。
2.2 荷载计算2.2.1 屋面与楼面的恒荷载标准值计算一.屋面防水层（刚性）30厚C20细石混凝土 1.02/kN m防水层（柔性）三毡四油上面铺小石子 0.4 2/kN m找平层：15厚水泥砂浆 0.015m ×203/kN m ＝0.32/kN m找坡层：40厚水泥石灰焦渣砂浆找坡 0.04m ×143/kN m ＝0.562/kN m 保温层：80厚矿渣水泥 0.08m ×14.53/kN m ＝1.162/kN m 结构层：120厚现浇钢筋混凝土板 0.12m ×253/kN m ＝32/kN m 抹灰层：10厚混合砂浆 0.01m ×173/kN m ＝0.172/kN m 合计 6.59 2/kN m二.标准层楼面：石面层 0.02m ×283/kN m ＝0.562/kN m 20厚1：3干硬性水泥砂浆 0.02m ×203/kN m ＝0.42/kN m 结构层：120厚现浇钢筋混凝土板 0.12m ×253/kN m ＝32/kN m 抹灰层：10厚混合砂浆 0.01m ×173/kN m ＝0.172/kN m 合计： 4.13 2/kN m三．卫生间楼面2厚水泥砂浆贴10厚300 ×300防滑地砖 0. 342/kN m 20厚水泥细砂浆面层 0.02m ×203/kN m ＝0.42/kN m 30厚水泥砂浆找坡 （0.03+3.4×0.01/2）m ×203/kN m ＝0.962/kN m 15厚水泥砂浆找平 0.015m ×203/kN m ＝0.32/kN m 结构层：120厚现浇钢筋混凝土板 0.12m ×253/kN m ＝32/kN m 抹灰层：10厚混合砂浆 0.01m ×173/kN m ＝0.172/kN m 合计： 5.17 2/kN m2.2.2 屋面与楼面活荷载计算一. 根据《荷载规》查得 ：上人屋面：2.02/kN m楼 面：2.02/kN m走 廊: 2.52/kN m二.雪荷载S k =1.0×0.45 2/kN m =0.45 2/kN m2.2.3 梁、柱、墙、门、窗的重力荷载计算一.梁自重：1.边横梁、纵梁：b ×h=300mm ×700mm梁自重： (0.7m-0.12m)×253/kN m ×0.3m =4.35 /kN m 抹灰层：10厚混合砂浆：[(0.7m-0.12m)×2+0.3m] ×0.01m ×173/kN m =0.25/kN m合计： 4.6 /kN m2．中横梁：b ×h=300mm ×500mm梁自重： (0.5m-0.12m) ×25 3/kN m ×0.3m =2.85/kN m 抹灰层：10厚混合砂浆：[(0. 5m-0.12m)×2+0.3m] ×0.01m ×173/kN m =0.18 /kN m合计： 3.03 /kN m3.次梁：b ×h=300 mm ×500 mm因为次梁的尺寸和作法与中横梁完全一样，则次梁的重力荷载也是3.03/kN m4.基础梁：b ×h=300 mm ×500mm梁自重： 25 3/kN m ×0.3m ×0.5m=3.75/kN m二.柱自重：柱尺寸：b ×h=500 mm ×500 mm柱自重： 0.5m ×0.5m ×25 3/kN m =6.25/kN m 抹灰层：10厚混合砂浆： 0.01m ×0.5m ×4×173/kN m =0.34 /kN m合计： 6.59 /kN m三.外墙自重： 标准层：墙体： （3.4m-1.8m-0.5m-0.4m ）×0.3m ×183/kN m =4.32/kN m 铝合金窗： 0.35 3/kN m ×1.8m ×1.8m =0.63 /kN m 水刷石外墙面： （3.4m-1.8m ）×0.5 2/kN m =0.9 /kN m 水泥粉刷墙面： （3.4m-1.8m ）×0.36 2/kN m =0.648/kN m合计： 6.498 /kN m 底层：墙体： （3.4m-1.8m-0.5m-0.4m ）×0.3m ×183/kN m =4.32 /kN m 铝合金窗： 0.35 2/kN m ×1.8m=0.63 /kN m 水刷石外墙面： （3.4m-1.8m ）×0.5 2/kN m =0.9/kN m 水泥粉刷墙面： （3.4m-1.8m ）×0.36 2/kN m =0.648/kN m合计： 6.498 /kN m 四.墙自重： 标准层：墙体： （3.4m-0.5m ）×0.3m ×183/kN m =16.2/kN m 水泥粉刷墙面： 3.0m ×0.36 2/kN m ×2=2.16/kN m合计： 18.36 /kN m 底层：墙体： （3.4m-0.5m ）×0.3m ×183/kN m =16.2 /kN m 水泥粉刷墙面： 3.0m ×0.36 2/kN m ×2=2.16 /kN m合计： 18.36 /kN m五.女儿墙自重：女儿墙使用300mm 厚的蒸压粉煤灰加气混凝土砌块，γ=5.5kN/m 3，两侧均为20mm 厚的抹灰，墙高设计为900mm ，另外上面为100厚混凝土盖顶。
