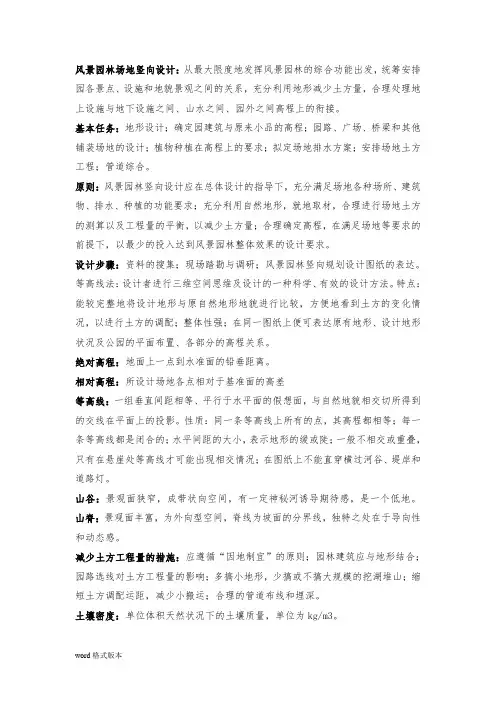

风景园林场地竖向设计：从最大限度地发挥风景园林的综合功能出发，统筹安排园内各景点、设施和地貌景观之间的关系，充分利用地形减少土方量，合理处理地上设施与地下设施之间、山水之间、园内外之间高程上的衔接。
基本任务：地形设计；确定园内建筑与原来小品的高程；园路、广场、桥梁和其他铺装场地的设计；植物种植在高程上的要求；拟定场地排水方案；安排场地土方工程；管道综合。
原则：风景园林竖向设计应在总体设计的指导下，充分满足场地内各种场所、建筑物、排水、种植的功能要求；充分利用自然地形，就地取材，合理进行场地内土方的测算以及工程量的平衡，以减少土方量；合理确定高程，在满足场地内等要求的前提下，以最少的投入达到风景园林整体效果的设计要求。
设计步骤：资料的搜集；现场踏勘与调研；风景园林竖向规划设计图纸的表达。
等高线法：设计者进行三维空间思维及设计的一种科学、有效的设计方法。
特点：能较完整地将设计地形与原自然地形地貌进行比较，方便地看到土方的变化情况，以进行土方的调配；整体性强；在同一张图纸上便可表达原有地形、设计地形状况及公园的平面布置、各部分的高程关系。
绝对高程：地面上一点到大地水准面的铅垂距离。
相对高程：所设计场地各点相对于基准面的高差等高线：一组垂直间距相等、平行于水平面的假想面，与自然地貌相交切所得到的交线在平面上的投影。
性质：同一条等高线上所有的点，其高程都相等；每一条等高线都是闭合的；水平间距的大小，表示地形的缓或陡；一般不相交或重叠，只有在悬崖处等高线才可能出现相交情况；在图纸上不能直穿横过河谷、堤岸和道路灯。
山谷：景观面狭窄，成带状内向空间，有一定神秘河诱导期待感，是一个低地。
山脊：景观面丰富，为外向型空间，脊线为坡面的分界线，独特之处在于导向性和动态感。
减少土方工程量的措施：应遵循“因地制宜”的原则；园林建筑应与地形结合；园路选线对土方工程量的影响；多搞小地形，少搞或不搞大规模的挖湖堆山；缩短土方调配运距，减少小搬运；合理的管道布线和埋深。
土壤密度：单位体积内天然状况下的土壤质量，单位为kg/m3。
土壤的自然倾斜角（安息角）：土壤自然堆积，经沉落稳定后的表面与地平面所形成的夹角。
土壤含水量：土壤孔隙中的水重和土壤颗粒重的比值。
土方施工：挖掘、运输、填筑、压实。
给水系统：从水源取水，并按用户对水质的不同要求进行处理，再将水输送至各用水点使用。
排水系统：为了使将水、污水无害及变害为利，为收集、输送、处理和处置污水，而建造一系列工程设施系统。
公园绿地：生活用水、养护管理用水、造景用水、消防用水。
经济合理安全可靠。
水源：市政给水（自来水厂）、地表水（取水方便、水量充沛不含或少含矿物质）、地下水（水温稳定、含矿物质多）、再生水（污水经适当再生工艺处理后具有一定使用功能的水）。
给水管网基本布置形式：树枝状管网（较简单、省管材，适合用水点较分散，供水的保证率较差）环状管网（可靠性高、使用管材多、投资大）布置要点：力求经济与满足最佳水利条件（干管应靠近用水量最大及主要用水点、靠近调节设施、管道力求短而直）应便于检修维护（干管尽量埋设于绿地下，减少对道路、广场和水体的穿越，在阀门、仪表、附件等处留有检查井，给水管网应有不小于0.003的坡度坡向泄水门井以便放空检修，在保证不受冻的情况下、避开复杂地形和难于施工的地段）保证使用安全，避免损坏和受到污染（管网和其他管道应保持一定安全距离，管道埋深，穿越障碍物时应设置必要的防护措施）一般规定：管道埋深（管顶最小覆土深度不小于土壤冰冻线以下0.15m，行车道下的管线不宜小于0.7m，埋设在绿地中的给水支管最小埋深不应小于0.5m）阀门及消防栓（每500m直线距离设一个阀门，间距不应超过120m保护半径不应大于150m）管道材料的选择（DN>=75mm时，采用有内衬的给水铸铁管、球墨铸铁管、给水塑料管、复合管；反之，采用水煤气钢管、给水塑料管、复合管等）用水量标准：国家根据各地区城镇的性质、经济水平、生活方式和习惯、气温气候特征、房屋设备等不同情况而制定的节点流量：管段的均匀沿线流量简化成两个相等的集中流量，计算管段的始末端输出。
水头损失：水在管中流动时和管壁发生摩擦，为了克服这些摩擦力而消耗的势能（沿程+局部）局部比例：生活给水管网为25%~30%，生产给水管网、生活消防共用给水管网、生活生产消防共用给水管网均为20%，消防系统给水管网为10%，生产消防共用给水管网为15%。
污水分类：生活污水、工业废水和降水合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内排除的系统。
分流制排水系统：将生活污水、工业废水和雨水分别在两个或以上各自独立的管渠内排除的系统（完全分流制：科学、清洁、投资大。
不完全分流制：经济节能）风景园林绿地排水特点：排水类型以降水为主，仅包含少量生活污水；风景园林中地形起伏多变，可以通过地面组织排水，减少管网的敷设；风景园林中大多有水体，雨水可就近排入水体；风景园林可采用多种方式排水，不同地段可根据其具体情况采用适当的排水方式；排水设施应尽量结合造景；排水的同时还要考虑雨水的利用，并通过土壤的渗透吸收以利植物生长，干旱地区尤应注意保水。
排水形式：地面排水、沟渠排水、管道排水。
地面排水方式：拦、阻、蓄、分、导。
调整竖向设计（注意控制地面坡度，使之不致过陡；同一坡度的坡面不宜延续过长，应该有起有伏，使地表径流不致一冲到底；在地面水汇流线上，应利用道路、山谷线等拦截和组织排水，通过不断变化的沟、谷、涧、山路等对雨水径流加以组织，减缓径流速度，使其汇集或分散开来，并就近排放到地面的排水明渠或雨水管网中）利用地被植物；采取工程措施（“谷方”、挡水石、护土筋、排水明沟、出水口）埋管排水。
雨水管渠系统：雨水口、雨水管渠、检查井、出水口。
主要任务：及时地汇集并排除暴雨形成的地面径流，防止公园绿地等受淹，保证绿地和广场上的活动能够正常进行。
湿地处理系统：天然湿地系统、自由水面人工湿地、人工潜流湿地。
风景园林水体分类：静水（净化环境、划分空间以及增加环境气氛）动水（具有生动、活跃、富有生命力）驳岸：用工程措施加工岸而使其稳固，以免遭受各种自然因素及人为因素的破坏，保护风景园林中水体的设施，建在水体边缘与陆地交界处。
具有护堤、防洪、改善滨水区景观、恢复生态平衡等功能。
促进河岸生态系统恢复，形成美丽自然的景观；调节水源；增强水体自净作用。
驳岸结构：基础（埋入水底深度不小于500mm厚度常用400mm宽度为其高度的0.6~0.8倍）墙体（保持一定的厚度）盖石（压顶，增强驳岸的稳定性，阻止墙后的土壤流失，美化水岸线）垫层、基础桩、沉降缝、伸缩缝。
驳岸形式：硬驳岸（条石、块石、混凝土、山石、卵石、塑木）软驳岸（竹木、自然生态）混合驳岸（钢性材料结合植物种植形成既生态又具有较高强度。
土坡嵌石、石笼垫、陡坡多孔质、缓坡多孔质）破坏驳岸的主要因素：地基（超荷载、沉陷、冻胀、桩腐烂、动物破坏、地下水浮托）常水位以下（浸渗、冲刷、冲蚀）常水位至高水位（淹没、冲刷、冲蚀）最高水位以上（浪激、超载、日晒、风蚀）挡土墙：防止土体坍塌的构筑物。
分类（重力式：挡土高度不超过5m；衡重式：挡土高度超过5m；钢筋混凝土扶壁式；加筋）水池分类：布局（独立型：整形式、自然式、混合式；与建筑组合）功能（喷水、观鱼、海兽、水生植物、假山水、海浪、涉水）形态（静水、动水）水池的构造：刚性结构和柔性结构。
池壁（砖砌、钢筋混凝土、砖砌加铅丝网）池壁顶（平顶、中折拱、曲拱、倾斜式等）池底；溢水口、溢水管；进水口及给水管道；泄水口及排水管道；阀门井；种植槽。
水池设计：平面设计、立面设计、剖面设计和管线设计。
水池结构设计：混凝土水池（常用做法：素土夯实、300厚3:7灰土、100厚C10混凝土垫层、20厚1:3水泥砂浆找平层、防水层、20厚1:3水泥砂浆保护层、钢筋混凝土池底、素水泥浆结合层一道、20厚1:1水泥砂浆抹面）；砖水池；柔性结构水池（三元乙丙橡胶薄膜水池、软底式水池）喷泉的组成：土建池体、管道阀门系统、动力式泵系统、灯光照明系统等喷头的主要类型：直流式、水膜式和雾化式（吸气）喷水池的管道：输水管、配水管、补给水管、溢水管、泄水管等喷泉系统：喷泉控制器、变频器、水泵、多功能阀、喷头、供水管网道路：供各种车辆和行人等通行的基础工程设施（公路、城市道路、厂矿道路、林区道路、乡村道路）园路：城市园林绿地和风景名胜区中的各种室外道路和所有硬质铺装场地园路功能：组织空间、引导游览；组织交通；各种活动场地的铺筑；构成园景；综合功能园路特点：园路为造景服务，行游合一；园路路面形式变化多样，具有较高的艺术表现力；园路路面结构薄面强基，可以低材高用，综合造价低；园路往往与园林排水等设施相结合，兼具多种功能。
园路类型：路堑型（立道牙）；路堤型（平道牙）；特殊型（步石、汀步、磴道、礓石蔡、台阶、栈道、攀梯）园路（材料）分类：整体路面（水泥混凝土和沥青混凝土路面）快料路面（各种天然块石或预制快料铺装）碎料路面（用各种不规则的砾石、碎石、瓦片、卵石、粗砂等组成的路面）简易路面（灰土路和沥青）园路平面线形设计：原则（平面线形连续、顺畅，并与地形、地物相适应，与周围环境相协调；满足行驶力学上的基本要求和视觉、心理上的要求；保证平面线形的均衡与连贯；避免连续急弯的线形；平曲线应有足够的长度）三要素（直线、圆曲线、缓和曲线）道路超高：道路转弯时，将道路外侧抬高，用来抵消离心力的作用，防止车辆向外侧滑移。
缓和曲线：设置在直线和曲线之间的或半径相差较大的两个同向的圆曲线之间的一种曲率逐渐变化的曲线。
平曲线：当道路由一段直线转到另一段直线上去，其转角的连接均为圆弧形式，这段圆弧边线称为平曲线，圆弧的半径称为转弯半径。
行车视距：停车视距（视高1.2m物高0.1m）会车视距（停车视距的两倍）视距曲线视距三角形：根据两条相交道路的两个最短视距在交叉口平面上绘出的三角形。
园路纵断面设计要求：园路一般根据造景的需要，随地形的变化而起伏变化；在满足造园艺术要求的情况下，尽量利用原地形，保证路基的稳定，并减少土方量；园路与相连的城市道路在高程上应有合理的衔接；园路应配合组织园内地面水的排除，并与各种地下管线密切配合，共同达到经济合理的要求。
园路纵坡<8%，横坡1%~4%竖曲线：在纵断面设计线的变坡点处，为保证行车安全、缓和纵坡折线而设的曲线。
变坡点：相邻两坡度线的交点。
变坡点处的夹角为变坡角园路路面的病害：裂缝与凹陷；啃边；翻浆。
园路结构设计的原则：就地取材；薄面、强基、稳基土。
路基：在地面上按路线的平面位置和纵坡要求开挖或填筑成一定断面形状的土质或石质结构体。
路面：由各种不同的材料，按一定厚度与宽度分层铺筑在路基顶面上的结构物，以供汽车和游人直接在其表面上行驶通行。
