比例阀知识2

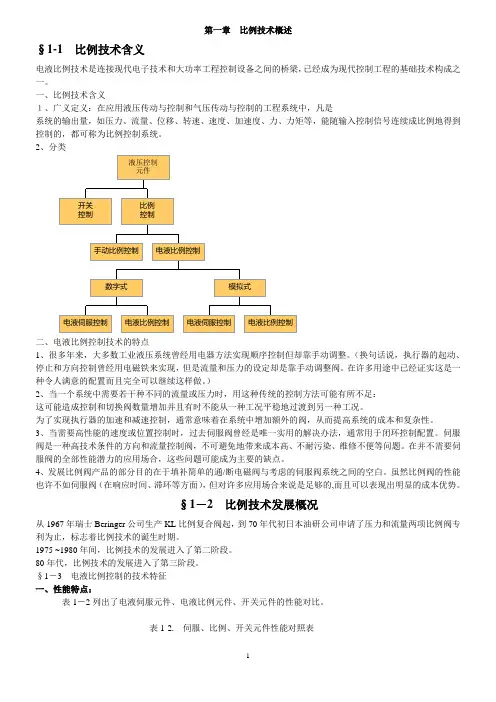

第一章比例技术概述§1-1 比例技术含义电液比例技术是连接现代电子技术和大功率工程控制设备之间的桥梁，已经成为现代控制工程的基础技术构成之一。

一、比例技术含义１、广义定义：在应用液压传动与控制和气压传动与控制的工程系统中，凡是系统的输出量，如压力、流量、位移、转速、速度、加速度、力、力矩等，能随输入控制信号连续成比例地得到控制的，都可称为比例控制系统。

2、分类二、电液比例控制技术的特点1、很多年来，大多数工业液压系统曾经用电器方法实现顺序控制但却靠手动调整。

（换句话说，执行器的起动、停止和方向控制曾经用电磁铁来实现，但是流量和压力的设定却是靠手动调整阀。

在许多用途中已经证实这是一种令人满意的配置而且完全可以继续这样做。

）2、当一个系统中需要若干种不同的流量或压力时，用这种传统的控制方法可能有所不足：这可能造成控制和切换阀数量增加并且有时不能从一种工况平稳地过渡到另一种工况。

为了实现执行器的加速和减速控制，通常意味着在系统中增加额外的阀，从而提高系统的成本和复杂性。

3、当需要高性能的速度或位置控制时，过去伺服阀曾经是唯一实用的解决办法，通常用于闭环控制配置。

伺服阀是一种高技术条件的方向和流量控制阀，不可避免地带来成本高、不耐污染、维修不便等问题。

在并不需要伺服阀的全部性能潜力的应用场合，这些问题可能成为主要的缺点。

4、发展比例阀产品的部分目的在于填补简单的通/断电磁阀与考虑的伺服阀系统之间的空白。

虽然比例阀的性能也许不如伺服阀（在响应时间、滞环等方面），但对许多应用场合来说是足够的,而且可以表现出明显的成本优势。

§1－2 比例技术发展概况从1967年瑞士Beringer公司生产KL比例复合阀起，到70年代初日本油研公司申请了压力和流量两项比例阀专利为止，标志着比例技术的诞生时期。

1975 ~1980年间，比例技术的发展进入了第二阶段。

80年代，比例技术的发展进入了第三阶段。

§1－3电液比例控制的技术特征一、性能特点：表1－2列出了电液伺服元件、电液比例元件、开关元件的性能对比。

比例阀基本原理讲解比例阀是一种使用非常广泛的控制阀门，它可按照输入信号的大小来精确调节流量或压力的装置。

比例阀的基本原理是改变阀门开度来控制流量或压力。

比例阀的工作原理可以简单概括为以下几个步骤：1.传感器：比例阀的工作输入信号通常来自传感器。

传感器可以感知流量、压力或其他参数的变化，并将其转化为电信号。

这个电信号的大小和变化反映了控制量的变化情况。

2.控制电路：电信号被传输到比例阀的控制电路中。

控制电路负责根据输入信号的大小，为比例阀提供正确的控制动作。

3.比例阀芯：比例阀芯是比例阀的关键部分，它通过控制开度来调节流量或压力。

比例阀芯通常由一对相互作用的阀座和阀芯构成，阀芯上带有一些控制孔。

当阀芯打开或关闭时，这些控制孔的大小和位置会改变。

4.比例阀控制：控制电路采用电磁力或压力将输入的电信号转化为机械力或压力。

这样的转换通常通过电磁线圈、电动机或压力腔实现。

控制力作用在比例阀芯上，改变阀芯的位置和开度。

5.流量或压力调节：当比例阀芯的位置改变时，控制孔的大小和位置也会发生变化。

通过调整控制孔，比例阀能够改变流体通过阀门的流量或压力。

比例阀的开度和输入信号之间通常存在线性关系。

即，当输入信号的大小改变时，比例阀的开度也会按照相同的比例进行调整。

这使得比例阀能够相对精确地控制流量和压力。

比例阀的一个重要应用是在液压系统中实现精确的流量或压力控制。

它们可以被用于机械设备、工业自动化、飞机、汽车等领域。

比例阀可以通过简单的电路，与其他传感器和执行器组合在一起，实现复杂的控制功能。

总的来说，比例阀通过控制阀门开度，根据输入信号的大小调节流量或压力。

它们的工作原理是通过传感器、控制电路和比例阀芯的相互作用来实现的。

比例阀在自动化控制和流体控制领域具有广泛的应用。

派克比例阀参数-概述说明以及解释1.引言1.1 概述概述部分:派克比例阀是一种常用的工业控制阀，用于调节液体或气体流量。

其特点是通过改变阀门的开度来控制介质的流量，以达到精确控制的目的。

派克比例阀广泛应用于自动化控制系统中，特别是在需要准确控制流量的场合，如工厂生产线、机械加工、化工以及液压系统等领域。

派克比例阀的参数是指影响其性能和控制精度的各项指标。

常见的派克比例阀参数包括响应时间、线性度、灵敏度、控制精度等。

响应时间是指控制信号作用到阀门上所需的时间，通常以毫秒为单位。

线性度是指阀门在不同开度下流量的变化关系，通常以百分比表示，线性度越好，阀门的流量控制越精确。

灵敏度是指阀门对控制信号的响应程度，灵敏度越高，阀门的调节范围越大。

控制精度是指阀门输出流量与期望流量之间的误差，通常以百分比表示，控制精度越高，阀门的流量控制越准确。

了解派克比例阀的参数对于正确选择和使用该阀门至关重要。

根据实际需求，我们可以根据阀门参数来判断适合的使用场景和控制要求，从而保证流体系统的稳定运行和可靠性。

在接下来的文章中，我们将重点介绍派克比例阀的各项参数，并探讨其对流体控制的影响，帮助读者深入理解和应用派克比例阀。

1.2 文章结构文章结构部分的内容如下：文章结构是指整篇文章的组织方式和内容的排列顺序。

一个良好的文章结构可以使读者更容易理解和把握文章的主题和要点。

本文将按照以下结构来组织内容：引言部分（Introduction）：该部分主要对派克比例阀参数进行概述，介绍派克比例阀的基本概念及其在实际应用中的重要性。

同时还会介绍文章的结构和目的，让读者对全文有一个整体的了解。

正文部分（Body）：正文部分是整篇文章的核心部分，将详细介绍派克比例阀参数的相关内容。

其中，第一个要点将重点介绍派克比例阀的工作原理、结构特点以及参数的定义和计算方法；第二个要点将深入讨论派克比例阀参数在实际应用中的影响因素和调节方法。

结论部分（Conclusion）：结论部分将对正文部分的内容进行总结，并提炼出文章的主要观点和结论。

比例阀结构及工作原理一、引言比例阀是一种常见的控制阀门，广泛应用于各种工业设备和系统中。

它通过调节流体的流量来实现对压力、液位、温度等参数的控制。

本文将详细介绍比例阀的结构和工作原理。

二、比例阀的结构比例阀一般由阀体、阀芯、驱动器和传感器组成。

1. 阀体：比例阀的阀体通常采用铸造或机械加工而成，它是整个阀门的主体部分，用于固定阀芯和传导流体。

2. 阀芯：比例阀的阀芯是控制流体流量的核心部件，它通常由金属材料制成，具有良好的密封性能和耐腐蚀性。

阀芯的结构形式多样，常见的有直杆式和斜杆式两种。

3. 驱动器：比例阀的驱动器是控制阀芯运动的装置，它通常由电机、电磁铁或液压马达等组成。

驱动器接收传感器反馈的信号，通过控制阀芯的位置来调节流体流量。

4. 传感器：比例阀的传感器用于监测需要控制的参数，如压力、液位、温度等。

传感器将监测到的信号转化为电信号，传输给驱动器，从而实现对比例阀的控制。

三、比例阀的工作原理比例阀的工作原理是基于流体力学和控制理论。

1. 流体力学原理：当驱动器接收到传感器反馈信号后，通过控制阀芯的位置来调节流体流量。

当阀芯关闭时，流体无法通过阀门；当阀芯打开时，流体可以顺畅地通过阀门。

通过调节阀芯的开度，可以控制流体的流量大小。

2. 控制理论原理：比例阀的驱动器接收到传感器反馈信号后，会根据设定值和实际值之间的偏差来控制阀芯的运动。

通常采用PID控制算法，即比例、积分和微分控制。

比例控制用于快速调节偏差，积分控制用于消除稳态误差，微分控制用于抑制系统的震荡。

比例阀的工作过程如下：传感器监测到需要控制的参数，并将信号传输给驱动器；驱动器根据传感器信号和设定值之间的偏差，控制阀芯的运动；阀芯的运动使阀门的开度发生变化，从而调节流体的流量；流体的流量变化会引起被控参数的变化，反馈给传感器，形成闭环控制。

四、比例阀的应用领域比例阀广泛应用于工业自动化控制系统中。

常见的应用领域包括液压系统、气动系统、温度控制系统等。

比例阀的工作原理图解
比例阀是一种流量调节装置，用于按照设定的比例控制流体的流量。

它由主阀和电动机构两部分组成。

主阀部分包括由流体通过的孔道，孔道上有一个锥形的阀芯与之配合。

阀芯由电动机构控制，通过调节阀芯的高度来改变孔道的截面积，从而调节流体通过比例阀的流量。

当阀芯移到开位时，流体可以通过比例阀，当阀芯移到关位时，孔道将被阀芯完全封堵。

电动机构部分包括电机、蜗轮、蜗杆和阀芯的连接杆。

电机驱动蜗轮，蜗轮再带动蜗杆旋转。

蜗杆与连接杆相连，连接杆将蜗杆的旋转转化为阀芯的上下移动。

根据电机的转动角度，连接杆将阀芯移动到相应的位置。

当比例阀工作时，流体从进口进入孔道，阀芯上移，孔道截面积变大，流量增加。

流体经过比例阀后，再进入下游系统。

通过调节电机的转动角度，阀芯在截面积上的变化比例可以被控制，从而控制流体的流量。

需要注意的是，比例阀只能控制流体的流量，不能控制流体的压力。

如果需要控制流体的压力，还需要配合其他装置，比如压力阀。

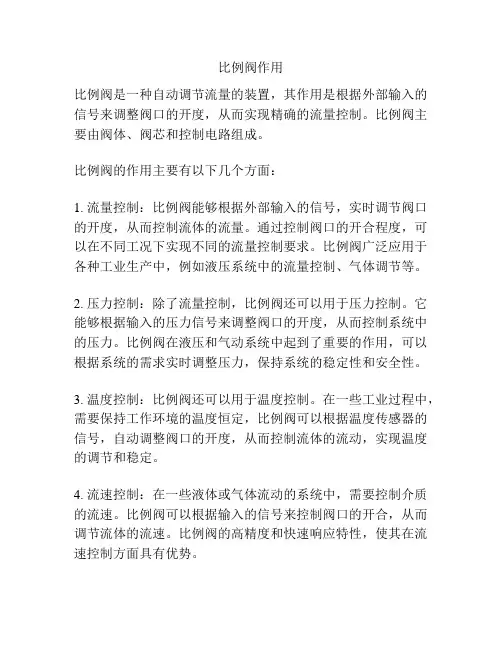

比例阀作用比例阀是一种自动调节流量的装置，其作用是根据外部输入的信号来调整阀口的开度，从而实现精确的流量控制。

比例阀主要由阀体、阀芯和控制电路组成。

比例阀的作用主要有以下几个方面：1. 流量控制：比例阀能够根据外部输入的信号，实时调节阀口的开度，从而控制流体的流量。

通过控制阀口的开合程度，可以在不同工况下实现不同的流量控制要求。

比例阀广泛应用于各种工业生产中，例如液压系统中的流量控制、气体调节等。

2. 压力控制：除了流量控制，比例阀还可以用于压力控制。

它能够根据输入的压力信号来调整阀口的开度，从而控制系统中的压力。

比例阀在液压和气动系统中起到了重要的作用，可以根据系统的需求实时调整压力，保持系统的稳定性和安全性。

3. 温度控制：比例阀还可以用于温度控制。

在一些工业过程中，需要保持工作环境的温度恒定，比例阀可以根据温度传感器的信号，自动调整阀口的开度，从而控制流体的流动，实现温度的调节和稳定。

4. 流速控制：在一些液体或气体流动的系统中，需要控制介质的流速。

比例阀可以根据输入的信号来控制阀口的开合，从而调节流体的流速。

比例阀的高精度和快速响应特性，使其在流速控制方面具有优势。

5. 自动化控制：比例阀可以配合传感器和控制器等自动化装置使用，实现系统的自动控制。

它可以根据不同的信号输入，通过调节阀口的开度来实现对流体的精确控制。

自动化控制可以大大提高工作效率和稳定性，减少人工干预。

总的来说，比例阀作为一种调节装置，可以根据输入的信号来调整阀口的开度，从而实现对流体的流量、压力、温度和流速等参数的控制。

它在液压、气动、工业生产等领域扮演着重要角色，提高了系统的控制精度和自动化程度。

比例阀结构及工作原理比例阀是一种常用的流量控制装置，通过调节阀芯的位置来控制介质的流量。

它广泛应用于液压系统中，用于调节液压系统中的流量和压力。

比例阀的结构和工作原理对于了解它的功能和性能至关重要。

比例阀的结构通常包括阀体、阀芯、电磁铁、传感器等部件。

阀体是比例阀的外壳，通常由金属材料制成，具有一定的强度和密封性。

阀芯是比例阀的关键部件，它的位置决定了介质的流量。

电磁铁是用于控制阀芯位置的装置，通过改变电磁铁的电流来改变阀芯的位置。

传感器是用于检测介质的流量和压力的装置，它可以将检测到的信号传递给控制系统。

比例阀的工作原理是利用阀芯的位置来控制介质的流量。

当电磁铁通电时，会产生磁场，将阀芯吸引到一定的位置。

阀芯的位置决定了阀门的开度，从而决定了介质的流量。

当电磁铁断电时，阀芯会受到弹簧的作用回到初始位置，阀门关闭，介质停止流动。

通过改变电磁铁的电流，可以改变阀芯的位置，进而实现对介质流量的控制。

比例阀的工作原理可以通过控制系统来实现。

控制系统通常由传感器、电磁铁、电路板等部件组成。

传感器用于检测介质的流量和压力，并将检测到的信号传递给电路板。

电路板根据传感器的信号来控制电磁铁的电流，从而改变阀芯的位置。

通过不断调节电磁铁的电流，控制系统可以实现对介质流量的精确控制。

比例阀的结构和工作原理决定了它具有以下特点和优势。

首先，比例阀可以实现对介质流量的精确控制，可以满足不同工况下的需求。

其次，比例阀具有快速响应的特点，可以在短时间内实现流量的调节。

此外，比例阀的结构简单，可靠性高，易于维护和更换。

比例阀是一种常用的流量控制装置，通过调节阀芯的位置来控制介质的流量。

它的结构包括阀体、阀芯、电磁铁、传感器等部件，工作原理是利用电磁铁控制阀芯的位置。

比例阀具有精确控制、快速响应、结构简单等优点，广泛应用于液压系统中。

对于了解比例阀的功能和性能，了解其结构和工作原理是非常重要的。

比例阀原理图比例阀是一种常见的液压控制元件，它通过改变流体通道的截面积来实现对流体流量的调节，从而控制液压系统的工作压力、流量等参数。

比例阀原理图是对比例阀内部结构和工作原理进行图解和说明的文档，通过原理图可以清晰地了解比例阀的工作原理和结构特点，有助于工程师和技术人员进行比例阀的选型、安装和维护。

比例阀原理图一般包括比例阀的主要部件、工作原理、控制方式等内容。

比例阀的主要部件包括阀芯、阀座、电磁铁、反馈电阻、阀体等。

阀芯是比例阀的核心部件，它通过电磁铁的控制来改变阀口的开度，从而调节流体的流量。

阀座则起到密封和支撑阀芯的作用，保证阀芯的稳定工作。

电磁铁是比例阀的控制元件，它接收控制信号，通过电磁激磁产生磁力，驱动阀芯运动，实现对流量的调节。

反馈电阻则用于监测阀芯的位置，将实际位置信号反馈给控制系统，实现闭环控制。

阀体则是比例阀的外壳，起到支撑和固定其他部件的作用。

比例阀的工作原理是基于流体力学原理的，当控制信号作用于电磁铁时，电磁铁产生磁力，驱动阀芯运动，改变阀口的开度，从而改变流体通道的截面积，实现对流量的调节。

比例阀的控制方式一般包括电压控制、电流控制、PWM控制等，不同的控制方式适用于不同的工况和控制要求。

比例阀原理图对比例阀的内部结构和工作原理进行了图解和说明，通过原理图可以清晰地了解比例阀各部件之间的关系和工作原理，有助于工程师和技术人员进行比例阀的选型、安装和维护。

比例阀原理图还可以作为教学和培训的教材，帮助学习者更加直观地理解比例阀的工作原理和结构特点。

总之，比例阀原理图是对比例阀内部结构和工作原理进行图解和说明的文档，通过原理图可以清晰地了解比例阀的工作原理和结构特点，有助于工程师和技术人员进行比例阀的选型、安装和维护。

希望本文对比例阀的理解有所帮助。

比例阀的工作原理
比例阀是一种常用的控制阀，其工作原理是通过调节流体通过阀门的截面积来实现流量的控制。

具体工作原理如下：
1. 内部结构：比例阀由阀体、阀芯和驱动器组成。

阀体内部包含进口和出口通道，以及与通道连接的阀座。

阀芯则位于阀体内部，可以在阀座上移动。

2. 运动控制：比例阀的阀芯受到外部驱动器的控制，驱动器可以通过电流或压力信号来控制阀芯的位置。

当驱动器接收到输入信号时，会相应地调整阀芯的位置。

3. 流体控制：通过调节阀芯的位置，比例阀可以控制流体通过阀门的截面积。

当阀芯离开阀座时，流体可以通过阀门的截面积增大，从而增加流量；反之，阀芯靠近阀座时，截面积减小，流量减小。

4. 反馈控制：为了确保阀门的稳定运行，比例阀通常配备反馈控制功能。

这意味着阀芯的位置可以被检测并反馈给驱动器，使其能够实时调整阀芯的位置，并保持所需的流量控制。

通过以上工作原理，比例阀可以精确地控制流体流量，广泛应用于工业自动化系统中，如液压系统、气动系统、流体控制系统等。

比例阀调节参数说明
•1.蒸汽比例调节临界温度差：为防止进入杀菌阶段后温度过冲，在升温最后阶段实时温度接近设定温度时，蒸汽阀开始比例减小，此参数即用于设定实际温度与设定温度的差多少摄氏度时开始进入蒸汽比例阀比例减小阶段；
•2.升温时蒸汽阀系数：升温初阶段蒸汽阀开启系数，1为最大，0为不开；
•3.升温临界蒸汽阀系数：进入升温临界时，蒸汽阀开启系数，1为最大，0为不开；
•4.杀菌临界蒸汽阀系数：杀菌阶段蒸汽阀开启系数，1为最大，0为不开；
•5.升温临界蒸汽阀补偿：升温临界最后阶段比例阀减小至基本不开启状态，而此时产品吸收热量，导致进蒸汽量不足，温度迟迟难以达到杀菌设定温度，因而不能转换到杀菌步，该参数即用于杀菌临界最后阶段补偿蒸汽阀开启量，其大小应小于“蒸汽比例调节临界温度差”的值，常设定为“蒸汽比例调节临界温度差”值的1/2大小；
•6.杀菌临界蒸汽阀补偿：杀菌阶段为防止蒸汽比例阀开启量太小，给予蒸汽比例阀开启量补偿，其大小应小于“蒸汽比例调节临界温度差”的值，常设定为“蒸汽比例调节临界温度差”值的1/2大小；
•升温初阶段：蒸汽阀实际开启量=升温时蒸汽阀系数×蒸汽阀最大开启量；
•升温临界阶段：蒸汽阀实际开启量=升温临界蒸汽阀系数×【（设定温度-实际温度+升温临界蒸汽阀补偿）/蒸汽比例阀调节临界温度差】×蒸汽阀最大开启量；
•杀菌阶段：蒸汽阀实际开启量=升温临界蒸汽阀系数×【（设定温度-实际温度+杀菌临界蒸汽阀补偿）/蒸汽比例阀调节临界温度差】×蒸汽阀最大开启量。

比例阀的原理和作用好嘞，今天咱们聊聊比例阀。

这玩意儿虽然听上去有点复杂，但其实它就是工业界的小帮手，像是你的得力助手，默默在背后操控着各种机器，让它们运转得更平稳。

比例阀，你问它的原理，简单来说，就是通过调整流体的流量和压力来控制机器的动作。

就像你开车一样，油门一踩，车子就跑，油门一松，车子就停，比例阀就是这么个意思，控制得当，机器运行得就妥妥的，反之，如果调皮捣蛋，那可就麻烦了。

想象一下，你在开一个大型的工程车，突然需要它停下来，或者需要加速，那时候比例阀就像你身边的老司机，轻轻一转，油门的反应立刻就到位。

流量和压力就像你给油的力度，调得好，车子就能在各种复杂地形下游刃有余，像一只灵巧的鹿。

可要是你把油门踩得太死，车子就可能抖动得厉害，甚至出事故，这不就是比例阀的魅力所在嘛，控制得当，百事可乐。

而且啊，比例阀的应用可广泛了，从汽车到工程机械，再到各种制造设备，都少不了它的身影。

比如说，在一个自动化生产线上，比例阀就负责调节气缸的动作，让机器的手臂可以精确地抓住每一个零件，不多也不少，简直是技术界的“细节控”。

想象一下，如果没有比例阀，那个机械手臂就像没喝早茶的熊猫，动作笨拙得让人心慌，连个简单的抓取都搞得一团糟。

咱们再来说说比例阀的种类。

市面上有电磁比例阀、液压比例阀、气动比例阀等等，形形色色，五花八门。

就好比餐馆的菜单，总能找到你爱吃的那一款。

电磁比例阀运用电流的变化来调节流体，而液压比例阀则是利用液体的压力变化，气动比例阀则是通过气体来实现控制。

每种比例阀都有自己的“拿手好戏”，根据不同的需求，选择适合的就是了，真是各有所长，百花齐放。

说到这里，比例阀的作用可不仅仅是控制流量，还是保障系统安全的重要一环。

试想一下，如果比例阀失灵，那机器就像一头发狂的野牛，搞不好就会出大乱子，损失可就惨重了。

所以，定期检查和维护比例阀是非常重要的，毕竟安全第一嘛，谁都不想在工作时出个小差错，最后成了笑话。

现在，比例阀的智能化趋势也越来越明显了，现代的比例阀可以通过传感器实时反馈数据，甚至可以通过计算机来进行精准控制。

比例阀的工作原理比例阀是一种广泛应用于流体控制系统中的关键元件，它通过调节流体的流量和压力来实现对系统的精准控制。

比例阀的工作原理十分复杂，涉及到流体力学、控制理论等多个领域的知识，下面将对比例阀的工作原理进行详细介绍。

首先，比例阀的工作原理与内部结构密切相关。

比例阀通常由阀芯、阀座、电磁铁、电磁铁导向铁、阀体等部件组成。

当电磁铁通电时，产生磁场，使得阀芯上的铁芯受到吸引力而向电磁铁方向移动，从而改变阀芯的位置，调节阀口的大小，从而改变流体的流量和压力。

这种通过改变阀口大小来调节流体流量和压力的原理，是比例阀实现精准控制的基础。

其次，比例阀的工作原理还与控制信号相关。

比例阀通常通过接收外部的电气或气压信号来实现对流体的控制。

这些信号会通过控制电路转换成相应的电流或气压信号，再传递给比例阀的电磁铁，从而控制阀芯的位置，调节流体的流量和压力。

通过不同的控制信号，可以实现对比例阀的精准控制，满足不同工况下的流体控制需求。

另外，比例阀的工作原理还与流体力学相关。

流体在通过比例阀时会受到阻力和压力的影响，而比例阀的阀芯和阀座的设计会影响流体的流动状态和阻力大小。

比例阀的工作原理涉及到流体的动力学和热力学特性，需要考虑流体在阀口处的速度、压力、流量等参数，以实现对流体的精准控制。

最后，比例阀的工作原理还与系统的反馈控制相关。

在实际应用中，比例阀通常需要与传感器、控制器等设备配合，通过对系统参数的实时监测和反馈控制，实现对比例阀的闭环控制。

这种反馈控制可以使系统对外部扰动具有一定的抗干扰能力，提高系统的稳定性和精度。

综上所述，比例阀的工作原理涉及到内部结构、控制信号、流体力学和反馈控制等多个方面，是一个复杂而又精密的控制元件。

了解比例阀的工作原理，有助于我们更好地应用和维护比例阀，提高流体控制系统的性能和可靠性。

比例阀工作原理比例阀是一种常见的液压控制元件。

主要用于通过改变控制信号的大小来控制液压系统的流量或压力。

比例阀广泛应用于各种工业和机械设备中，如冶金、化工、农业机械、建筑机械等领域。

比例阀主要由阀芯、阀座、比例电磁铁、弹簧、导向阀等部件组成。

其工作原理基本上是通过比例电磁铁控制阀芯的位置来调节液压系统的流量或压力。

比例阀的工作原理可以分为两个基本类型：流量控制和压力控制。

流量控制比例阀的工作原理流量控制比例阀主要用于控制液压系统中的流量。

该比例阀的构造和普通调节阀类似，主要由阀芯和阀座两个部分组成。

阀芯上有一个圆形的开口，当阀芯在闭合状态时，开口与阀座紧密贴合，阀门关闭。

当有控制信号输入到比例电磁铁时，电磁铁产生的磁力作用使得阀芯发生位移，开口逐渐打开。

开口越大，液体通过阀门的流量也就越大。

流量控制比例阀的开口大小与控制信号的大小成比例关系。

当控制信号达到一定的程度时，开口将完全打开，流量也将达到最大值。

流量控制比例阀也称为比例流量阀。

常见的流量控制比例阀还有多级流量控制比例阀。

多级流量控制比例阀由多个独立的比例阀组成，可以实现更精确的流量控制。

压力控制比例阀的工作原理压力控制比例阀主要用于控制液压系统中的压力。

该比例阀的工作原理与流量控制比例阀类似，但其控制的是系统中的压力。

压力控制比例阀的构造和流量控制比例阀类似，主要由阀芯和阀座两个部分组成。

阀芯上有一个小孔，当控制信号的大小改变时，比例电磁铁的磁力作用使得阀芯发生位移，控制小孔的开合程度。

当小孔越小，通过阀门的流量也就越小，液压系统中的压力也越大。

压力控制比例阀也称为比例压力阀。

与流量控制比例阀类似，压力控制比例阀的开口大小也与控制信号的大小成比例关系。

当控制信号达到一定的程度时，阀门关闭，阻止液体通过，保持液压系统中稳定的压力。

总结比例阀以其精确的流量和压力控制能力在液压系统中得到广泛应用。

比例阀工作原理基于比例电磁铁的磁力作用，通过控制阀芯的移动来实现对系统的流量和压力的精确控制。

比例积分阀的原理比例积分阀的原理1. 电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。

阀芯位移也可以以机械、液压或电形式进行反馈。

电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。

近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。

它出现对移动式液压机械整体技术水平提升具有重要意义。

特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。

2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。

工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是滑阀式比例阀（spool proportional valve）。

螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。

常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。

利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。

可以制成如图1所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。

四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。

滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。

1、滞环定义：滞环表明一个状态和前一个状态的关系。

在电信号从零到最大，再从最大返回到零的往返变
化过程中，阀芯具有与电信号成比的确定位置。

对于同一输入的设定值，往返变化所对应输出量的偏差，就称为滞环或滞环误差（如曲线3 所示）。

2、重复精度（亦称可重复性）重复精度是指，在重复调节同一输入信号时，输出信号所出现的差值。

对于控制阀芯来说，就是重复调节同一输入信号为相同设定值时，得到一个小于1%的位置偏差（对于WRE 型阀）。

图13 所示阀的电磁铁不带位移传感器，因而不能检测阀芯的位置。

按阀的不同规格，其滞环为5-6%，重
复精度为2-3%。

很多情况下，这种不带位移传感器阀的控制精度已经足够，因而是一种经济实惠的设计方案。

⽐例阀溢流阀详细介绍直动式⽐例溢流阀直动式⽐例溢流阀的⼯作原理及结构见图3-2,。

这是⼀种带位置电反馈的双弹簧结构的直动式溢流阀。

它于⼿调式直动溢流阀的功能完全⼀样。

其主要区别是⽤⽐例电磁铁取代了⼿动弹簧⼒调节组件。

如图3-2a所⽰，它主要包括阀体6，带位置传感器1、⽐例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。

当电信号输⼊时，电磁铁产⽣相应的电磁⼒，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。

此预压缩量决定了溢流压⼒。

⽽压缩量正⽐输⼊电信号，所以溢流压⼒也正⽐于输⼊电信号，实现对压⼒的⽐例控制。

弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输⼊端与输⼊值进⾏⽐较，当出现误差就由电控制器产⽣信号加以纠正。

由图3-2b所⽰的结构框图可见，利⽤这种原理，可排除电磁铁摩擦的影响，从⽽较少迟滞和提⾼重复精度等因素会影响调压精度。

显然这是⼀种属于间接检测的反馈⽅式。

ab图3-2 带位置电反馈的直动式溢流阀a）⼯作原理及结构b）结构框图1—位移传感器2—⽐例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压⼒等级，⽽⽐例溢流阀却不能。

由于⽐例电磁铁的推⼒是⼀定的，所以不同的等级要靠改变阀座的孔径来获得。

这就使得不同压⼒等级时，其允许的最⼤溢流量也不相同。

根据压⼒等级不同，最⼤过流量为2～10L/min。

阀的最⼤设定压⼒就是阀的额定⼯作压⼒，⽽设定最低压⼒与溢流量有关。

这种直动式的溢流阀除在⼩流量场合下单独作⽤，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀⽤。

另外，位于阀底部德调节螺钉8，可在⼀定范围内，调节溢流阀的⼯作零位。

先导式⽐例溢流阀1.结构及⼯作原理图3-3所⽰为⼀种先导式⽐例溢流阀的结构图。

它的上部位先导级6，是⼀个直动式⽐例溢流阀。

下部为主阀级11，中部带有⼀个⼿调限压阀10，⽤于防⽌系统过载。

当⽐例电磁铁9通有输⼊信号电流时，它施加⼀个直接作⽤在先导阀芯8上。
