USB实时语音存储方法在DSP系统中的实现

基于DSP和USB的声音采集系统随着科技的发展和应用的广泛，声音采集系统在许多领域中具有重要的地位和作用。

本文将介绍一种基于数字信号处理（DSP）和通用串行总线（USB）的声音采集系统。

声音采集系统是一种用于捕捉和记录声音信号的设备。

在许多应用中，如语音识别、音频处理和音乐制作等领域，声音采集是必不可少的。

传统的声音采集系统主要依赖于模拟信号处理技术，但随着数字信号处理技术的不断发展和成熟，数字声音采集系统逐渐成为主流。

该声音采集系统基于DSP和USB技术，具有高效、稳定和灵活的特点。

首先，DSP（Digital Signal Processor）是一种专门用于数字信号处理的芯片或模块，其高速运算和强大的算法处理能力能够有效地处理声音信号。

通过使用DSP芯片，声音信号可以被快速地采集、处理和分析，从而提高系统的响应速度和处理能力。

其次，USB（Universal Serial Bus）是一种常用的计算机外部设备接口，具有广泛的兼容性和易用性。

通过使用USB接口，声音采集系统可以与计算机或其他设备进行快速的数据传输和通信。

这使得声音信号可以方便地被传输、存储和分析，提高了系统的可靠性和可扩展性。

此外，该声音采集系统还具有一些其他的优点。

首先，它可以实现多通道的声音采集，能够同时采集多个声音源，满足不同应用场景的需求。

其次，它支持实时监控和录制功能，可以实时显示和记录声音信号的波形和频谱等信息。

再次，它具有灵活的软件界面和参数设置，可以根据用户的需求进行自定义配置和调整。

综上所述，基于DSP和USB的声音采集系统具有高效、稳定和灵活的特点。

它可以快速采集、处理和传输声音信号，满足不同应用领域的需求。

随着科技的不断进步，这种声音采集系统有望在音频处理、语音识别和音乐制作等领域发挥更大的作用，为人们的生活和工作带来更多的便利和可能性。

基于DSP和专用接口芯片的USB实现方案引言各种测量仪器检测到的数据常常需要传送到PC机进行数据处理与存档，以充分利用PC机丰富的硬件和软件资源，获得更为完善和强大的数据处理、分析和存储能力。

传统PC平台的数据采集卡受PC机插槽数目、地址、中断等硬件和软件资源的限制，可扩展性较差，安装拆卸困难，成本高。

自1994年11月提出通用串行总线（USB）以来，USB以其传输速率高、支持热插拔、易于扩展的突出优势，发展速度惊人，迅速席卷电子产品世界。

在市场需求的强力驱动下，从1998年开始，USB接口进入测量仪器领域，并逐步被许多著名仪器公司接纳。

在测量仪器中扩展USB接口已经成为一种发展趋势。

针对不同的测量仪器，寻求一种普遍适用的USB接口解决方案，对于测量仪器的开发设计有十分重要的意义。

方案选择开发USB设备一般有三种方式：一种是使用带USB接口的专用微控制器（MCU），这类MCU有自己的系统结构和指令，从底层专用于USB控制，比如Cypress公司的CY7C63xxx和CY7C64013，这类MCU的开发需要用专用工具，且性能有限；第二种方式是使用带USB接口的通用MCU，这类MCU只是基于一般芯片内核增加了USB接口，比如Intel公司的8x931、8x930以及Cypress公司的EZUSB等，这类MCU的开发语言和开发工具都和一般MCU相似，因而较易入手，但其缺点是成本较高；第三种方式是使用纯粹的USB接口芯片，通过外加MCU对其控制。

如Philips公司的PDIUSBD12、ISP1581 以及National公司的USBN9602、南京沁恒公司的CH372、CH375等。

这类USB接口芯片价格较低、接口方便、灵活性高，针对不同的硬件环境可以配合。

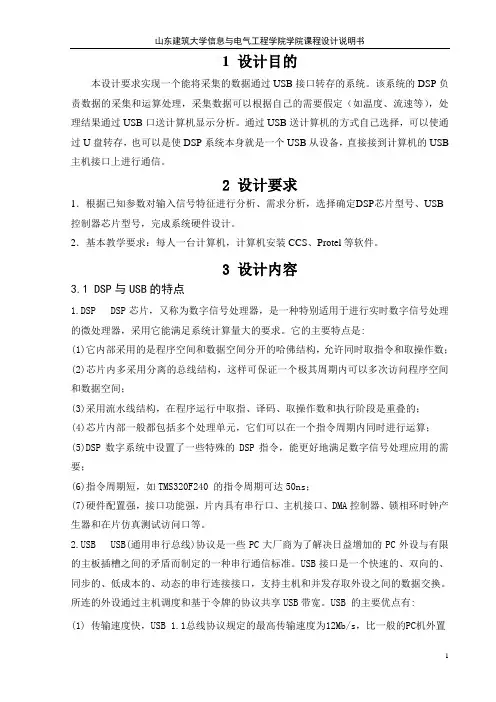

1 设计目的本设计要求实现一个能将采集的数据通过USB接口转存的系统。

该系统的DSP负责数据的采集和运算处理，采集数据可以根据自己的需要假定（如温度、流速等），处理结果通过USB口送计算机显示分析。

通过USB送计算机的方式自己选择，可以使通过U盘转存，也可以是使DSP系统本身就是一个USB从设备，直接接到计算机的USB 主机接口上进行通信。

2 设计要求1．根据已知参数对输入信号特征进行分析、需求分析，选择确定DSP芯片型号、USB 控制器芯片型号，完成系统硬件设计。

2．基本教学要求：每人一台计算机，计算机安装CCS、Protel等软件。

3 设计内容3.1 DSP与USB的特点1.DSP DSP芯片，又称为数字信号处理器，是一种特别适用于进行实时数字信号处理的微处理器，采用它能满足系统计算量大的要求。

它的主要特点是:(1)它内部采用的是程序空间和数据空间分开的哈佛结构，允许同时取指令和取操作数；(2)芯片内多采用分离的总线结构，这样可保证一个极其周期内可以多次访问程序空间和数据空间；(3)采用流水线结构，在程序运行中取指、译码、取操作数和执行阶段是重叠的；(4)芯片内部一般都包括多个处理单元，它们可以在一个指令周期内同时进行运算；(5)DSP数字系统中设置了一些特殊的DSP指令，能更好地满足数字信号处理应用的需要；(6)指令周期短，如TMS320F240 的指令周期可达50ns；(7)硬件配置强，接口功能强，片内具有串行口、主机接口、DMA控制器、锁相环时钟产生器和在片仿真测试访问口等。

B USB(通用串行总线)协议是一些PC大厂商为了解决日益增加的PC外设与有限的主板插槽之间的矛盾而制定的一种串行通信标准。

USB接口是一个快速的、双向的、同步的、低成本的、动态的串行连接接口，支持主机和并发存取外设之间的数据交换。

所连的外设通过主机调度和基于令牌的协议共享USB带宽。

USB 的主要优点有:(1) 传输速度快，USB 1.1总线协议规定的最高传输速度为12Mb/s，比一般的PC机外置端口都快，而在USB2.0总线协议里，定义的最高传输速度已经达到了480Mb/s，可以满足包括视频设备在内的多种外部设备数据传输的需要；(2) 设备配置和安装容易，所有的USB设备支持热拔插，系统对其进行自动配置；(3) 能够采用总线供电，总线可以提供最多500mA的电源，对于一般的小型外设可以通过总线供电，不需要外部电源；(4) 易于扩展;；(5) 使用灵活，USB共有4种传输模式:控制传输、同步传输、中断传输、块传输，以适用不同的设备的需要；(6) 容错性强，USB协议规定了对各种可能遇到的错误的处理和恢复机制，保证了数据传输的正确性，同时，对设备的热拔插处理迅速且不影响系统的正常工作；(7) 实现成本低，USB对系统与PC的集成进行了优化，适合于开发低成本的外设。
