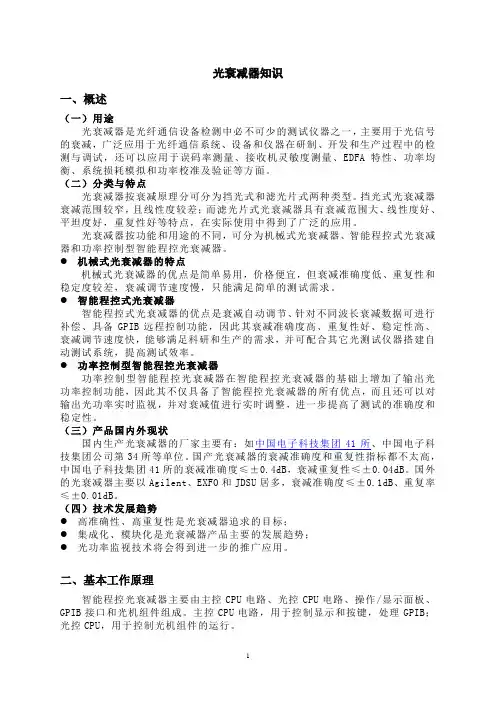

光衰减器知识

光衰减器知识一、概述（一）用途光衰减器是光纤通信设备检测中必不可少的测试仪器之一，主要用于光信号的衰减，广泛应用于光纤通信系统、设备和仪器在研制、开发和生产过程中的检测与调试，还可以应用于误码率测量、接收机灵敏度测量、EDFA特性、功率均衡、系统损耗模拟和功率校准及验证等方面。

（二）分类与特点光衰减器按衰减原理分可分为挡光式和滤光片式两种类型。

挡光式光衰减器衰减范围较窄，且线性度较差；而滤光片式光衰减器具有衰减范围大、线性度好、平坦度好，重复性好等特点，在实际使用中得到了广泛的应用。

光衰减器按功能和用途的不同，可分为机械式光衰减器、智能程控式光衰减器和功率控制型智能程控光衰减器。

●机械式光衰减器的特点机械式光衰减器的优点是简单易用，价格便宜，但衰减准确度低、重复性和稳定度较差，衰减调节速度慢，只能满足简单的测试需求。

●智能程控式光衰减器智能程控式光衰减器的优点是衰减自动调节、针对不同波长衰减数据可进行补偿、具备GPIB远程控制功能，因此其衰减准确度高、重复性好、稳定性高、衰减调节速度快，能够满足科研和生产的需求，并可配合其它光测试仪器搭建自动测试系统，提高测试效率。

●功率控制型智能程控光衰减器功率控制型智能程控光衰减器在智能程控光衰减器的基础上增加了输出光功率控制功能，因此其不仅具备了智能程控光衰减器的所有优点，而且还可以对输出光功率实时监视，并对衰减值进行实时调整，进一步提高了测试的准确度和稳定性。

（三）产品国内外现状国内生产光衰减器的厂家主要有：如中国电子科技集团41所、中国电子科技集团公司第34所等单位。

国产光衰减器的衰减准确度和重复性指标都不太高，中国电子科技集团41所的衰减准确度≤±0.4dB，衰减重复性≤±0.04dB。

国外的光衰减器主要以Agilent、EXFO和JDSU居多，衰减准确度≤±0.1dB、重复率≤±0.01dB。

（四）技术发展趋势●高准确性、高重复性是光衰减器追求的目标；●集成化、模块化是光衰减器产品主要的发展趋势；●光功率监视技术将会得到进一步的推广应用。

光纤通信光衰减器的工作原理光纤通信是一种利用光信号传输信息的通信方式，它具有传输速度快、传输距离远、抗干扰性强等优点。

然而，在光纤通信中，由于光信号的传输距离较长，会出现光信号的衰减现象，即光信号的强度会随着传输距离的增加而减弱。

为了解决这一问题，人们开发出了光衰减器。

光衰减器是一种用于控制光信号强度的装置，它可以根据需要调整光信号的强度，以确保光纤通信的正常运行。

光衰减器的工作原理主要涉及光信号的衰减和光信号的调节两个方面。

光衰减器通过光信号的衰减来降低光信号的强度。

光信号的衰减是通过在光信号传输路径中引入一定程度的光损耗来实现的。

光衰减器通常采用吸收、散射、干涉等方式来实现光信号的衰减。

其中，吸收是指通过在光信号传输路径中加入吸收材料，使光信号被吸收而减弱；散射是指通过在光信号传输路径中加入散射材料，使光信号发生散射而减弱；干涉是指通过在光信号传输路径中加入干涉器件，利用干涉效应使光信号发生干涉而减弱。

这些衰减方式可以根据需要进行组合，以实现不同程度的光信号衰减。

光衰减器通过光信号的调节来控制光信号的强度。

光信号的调节是通过调整光衰减器中的控制装置来实现的。

光衰减器通常采用机械调节、电子调节或光学调节的方式来控制光信号的强度。

机械调节是指通过旋转或移动光衰减器中的机械部件，改变光信号传输路径中的衰减程度，从而调节光信号的强度；电子调节是指通过改变光衰减器中的电流或电压来调节光衰减器的工作状态，从而控制光信号的强度；光学调节是指通过改变光衰减器中的光学元件的位置或形状，改变光信号传输路径中的衰减程度，从而调节光信号的强度。

这些调节方式可以根据需要进行组合，以实现精确的光信号调节。

光衰减器通过光信号的衰减和调节来控制光信号的强度，以满足光纤通信中不同场景下的需求。

光衰减器的工作原理涉及光信号的衰减和调节两个方面，通过引入光损耗和调节光衰减器中的控制装置来实现光信号的衰减和调节。

光衰减器的应用可以有效解决光纤通信中光信号衰减的问题，保证光纤通信系统的正常运行。

可变光衰减器分类如下：
位移型光衰减器。

位移型光衰减器分为横向位移型光衰减器和轴向位移型光衰减器。

薄膜型光衰减器。

在光纤中斜向插入蒸镀有不同厚度的一系列圆盘型金属薄腊的玻璃衬底，使光路中插入不同厚度的金属薄膜，就能改变反射光的强度，即可得到不同的衰减量，制成可变衰减器。

衰减片型光衰减器。

将具有吸收特性的衰减片固定在光纤的端面上或光路中，达到衰减光信号的目的，这种方法不仅可以用来制作固定光衰减器，也可用来制作可变光衰减器。

光衰减器分类方式
光衰减器的原理
光衰减器是光纤通信设备检测（如光功率计计量，光功率衰减，接收机灵敏度测量等）中必不可少的测试仪器之一。

随着光纤通信技术的不断发展，光纤通信设备和器件生产厂商对光衰减器的性能指标要求也越来越高。

在这里我们探讨一下光衰减器的原理。

光衰减器的原理如框图1所示，入射光通过光纤准直器进行准直，经过两片衰减器片进行衰减后，通过光纤准直器进入输出光纤。

在两片衰减片中，一片为固定衰减片，，其衰减量从0db到50db以10db步距变化，另一片为连续衰减片，其衰减量从0db到15db的连续变化，通过两片衰减片进行组合可以实现0db到60db范围内连续可变的光衰减器。

图1中，光衰减器片与光轴之间保持有一定角度，这样的安装方式不仅是光衰减片前后表面的反射光错开，避免了干涉现象对光测试系统的影响，也有效的阻止了反射光返回入射端，提高了以前的回波损耗指标。

光衰减器特点
光衰减器要求重量轻、体积小、精度高、稳定性好、使用方便等。

它可以分为固定式、分级可变式、连续可调式几种。

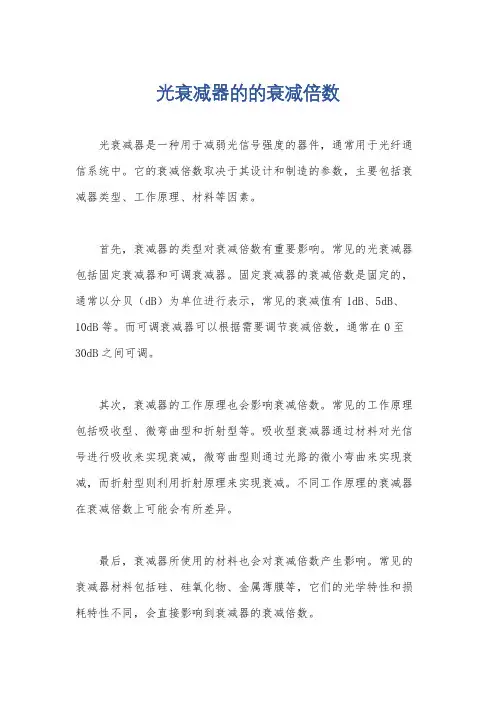

光衰减器的的衰减倍数
光衰减器是一种用于减弱光信号强度的器件，通常用于光纤通信系统中。

它的衰减倍数取决于其设计和制造的参数，主要包括衰减器类型、工作原理、材料等因素。

首先，衰减器的类型对衰减倍数有重要影响。

常见的光衰减器包括固定衰减器和可调衰减器。

固定衰减器的衰减倍数是固定的，通常以分贝（dB）为单位进行表示，常见的衰减值有1dB、5dB、10dB等。

而可调衰减器可以根据需要调节衰减倍数，通常在0至30dB之间可调。

其次，衰减器的工作原理也会影响衰减倍数。

常见的工作原理包括吸收型、微弯曲型和折射型等。

吸收型衰减器通过材料对光信号进行吸收来实现衰减，微弯曲型则通过光路的微小弯曲来实现衰减，而折射型则利用折射原理来实现衰减。

不同工作原理的衰减器在衰减倍数上可能会有所差异。

最后，衰减器所使用的材料也会对衰减倍数产生影响。

常见的衰减器材料包括硅、硅氧化物、金属薄膜等，它们的光学特性和损耗特性不同，会直接影响到衰减器的衰减倍数。

综上所述，光衰减器的衰减倍数是一个综合考虑器件类型、工作原理和材料等多种因素的结果。

在选择和使用光衰减器时，需要根据具体的应用需求来确定衰减倍数，以确保光信号的合适衰减和传输质量。

光衰减器的工作原理
光衰减器是一种用于降低光信号强度的光学器件。

它通常由光学材料制成，其工作原理基于光的吸收、散射和反射。

光衰减器的主要原理是利用材料对光的吸收能力，通过在光传输路径中插入一个具有不同衰减系数的材料来减弱光信号的强度。

当光信号通过光衰减器时，部分光会被衰减器吸收或散射，并转化为其他形式的能量，从而减少其强度。

在光衰减器中，光信号首先进入一个透明窗口或传输介质，然后通过一个材料层。

该材料层具有特定的光吸收特性，可以选择性地吸收光信号的一部分。

通常，光衰减器可以通过改变材料层的厚度或材料的成分来实现不同的衰减程度。

另一种常见的光衰减器类型是反射型衰减器。

它利用多层反射膜片，使光信号在薄膜之间多次反射，从而降低其强度。

反射型衰减器在光信号衰减的同时，也能够保持较低的反射损耗。

需要注意的是，光衰减器的衰减程度可以根据实际需要进行调节。

通过合理设计光学材料的吸收特性或调整反射膜片的层数，可以实现不同的衰减量。

光衰减器通常用于光纤通信、光网络系统以及光学测试和测量等领域，用于调整光信号的强度，以确保信号传输的质量和稳定性。

光衰减片原理前言：随着科技的不断进步，我们的生活中越来越多的设备使用了光学技术，而光学技术中一个非常重要的部分就是光衰减片。

本文将详细介绍光衰减片的原理、功能及其在现代生活中的应用。

一、光衰减片的原理光衰减片又称为“可调式光衰减器”，是一种能够控制光线在传输过程中的强度的装置。

其工作原理基于电光效应，使用电压的改变来改变材料的折射率，从而影响通过片子的光线强度。

它主要由两部分组成：一个电光晶体和一个电极。

电极在经过加电压之后，会使电光晶体产生改变，这种改变会导致过滤光线的能力变化从而调整光线强度。

二、光衰减片的功能1. 调节光线强度。

利用光衰减片可以有效地调整光线强度，使之符合各种应用场景的需要。

例如在电视机背光、头灯亮度调节、激光激发等领域广泛应用。

2. 保护光接收器。

在光通信领域，光衰减器可以起到保护接收器的作用，因为光源发出的强光对于接收端的灵敏度不同，因此需要对其进行调节。

3. 减少光学系统中的噪声。

光衰减器通过调节光线强度，可以使得光的信号在系统中传递的过程中更加稳定，减少噪声的干扰，提高系统的可靠性。

三、光衰减片的应用光衰减片现在已经广泛应用于各种光学系统中，例如：1. 光通信系统中，用于保护光接收器。

2. 电视机背光调节、LCD显示器背光调节等领域。

3. 激光精密加工等领域。

4. 头灯的亮度调节等领域。

4. 光传感器中，用于快速减少或增加光线。

四、结语总之，光衰减片作为一种能够控制光线强度的装置，可以广泛应用于各种各样的系统中，以满足现代生活的需求。

它作为光学技术中非常重要的部分，推动了光学技术的进步和发展。

未来，我们相信光衰减片会在更广泛的领域中以更加优秀的性能和更加出色的表现展现出来。

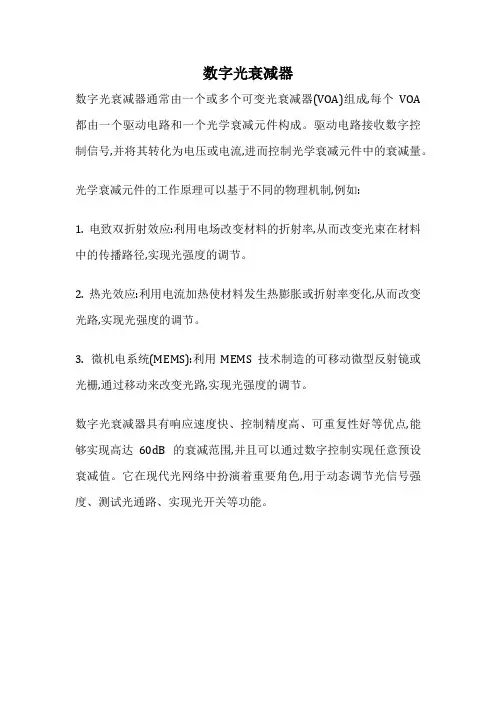

数字光衰减器
数字光衰减器通常由一个或多个可变光衰减器(VOA)组成,每个VOA 都由一个驱动电路和一个光学衰减元件构成。

驱动电路接收数字控制信号,并将其转化为电压或电流,进而控制光学衰减元件中的衰减量。

光学衰减元件的工作原理可以基于不同的物理机制,例如:
1. 电致双折射效应:利用电场改变材料的折射率,从而改变光束在材料中的传播路径,实现光强度的调节。

2. 热光效应:利用电流加热使材料发生热膨胀或折射率变化,从而改变光路,实现光强度的调节。

3. 微机电系统(MEMS):利用MEMS技术制造的可移动微型反射镜或光栅,通过移动来改变光路,实现光强度的调节。

数字光衰减器具有响应速度快、控制精度高、可重复性好等优点,能够实现高达60dB的衰减范围,并且可以通过数字控制实现任意预设衰减值。

它在现代光网络中扮演着重要角色,用于动态调节光信号强度、测试光通路、实现光开关等功能。

光衰减器的工作原理
光衰减器是一种用于减弱光信号强度的器件，其工作原理基于光信号与材料的相互作用。

具体工作原理根据光衰减器的类型可以有所不同，以下是几种常见光衰减器的工作原理介绍：
1. 机械式衰减器：机械式衰减器通过旋转或移动机械结构来改变光信号通过器件的路径或距离，从而实现衰减。

例如，可使用可变光栅或可变光阑等机械结构来限制光线的传播，并降低光强度。

2. 电子式衰减器：电子式衰减器利用电子元件的控制手段来调节光信号的强度。

通常使用电容、电阻或半导体材料等器件，通过改变电压、电流或阻值来改变其阻尼、吸收或反射等特性，从而实现衰减。

3. 光学式衰减器：光学式衰减器利用光学原理来调节光信号的强度。

常见的一种方式是通过调节入射光信号的折射率来实现衰减。

例如，可使用变焦透镜，通过调节透镜曲率来改变光线的焦距，从而改变光强度。

总的来说，光衰减器的工作原理是通过调节光信号的路径、距离、阻尼、吸收或反射等特性，来实现对光强度的控制和调节。

不同类型的光衰减器采用不同的工作原理，但目标都是实现对光信号强度的减弱。

光衰减器的原理及应用作者：钱青、唐旭东 日期：2006-1-6（上海光城邮电通信设备有限公司）光纤通信是用光作为信息的载体，以光纤作为传输介质的一种通信方式。

由于其比传统的其他通信方式有着巨大的优势，随着信息技术的不断发展和信息化进程的加快，光纤及其光器件的使用范围越来越广，如光纤通信系统、光纤数据网、光纤CATV 等。

信号无论在哪种传输介质中传输都会有损耗，这种损耗可以定义为信号的衰减。

光通信中光纤衰减的特性用衰减系数α表示，光信号在光纤中传输时，其功率P 随着传输距离的增加按指数形式衰减，即= -αP设起始处（z=0）的信号光功率为P(0)，则在光纤中经过距离z 的传播后，其值为衰减系数α= ln在同一种介质中传输时，信号的衰减系数比较稳定，一旦介质有所转换，衰减就有突变。

在通常情况下，我们都希望传输线的损耗越小越好，但在有些情况下，由于信号源及传输距离的不确定，线路中的信号强度可能过大，这就需要采取某种措施减小信号。

光衰减器就是这样一种用于消除线路中过大信号的器件。

一、光纤衰减的特性要研制光衰减器，首先要了解光纤传输的基本特性。

光在光纤中传输，是通过全反射的原理，确保光不外泄。

如图1所示全反射临界入射角为θc ，αc 为临界传播角，纤芯的折射率为n 1，包层的折射率为n 2。

图1 光纤内部光传输为满足光线在纤芯内的全反射条件，要求n 1>n 2。

αc 是光线发生全发射时与光纤纵向轴线之间的夹角，有 αc =arcsin ⎟⎟⎠⎞⎜⎜⎝⎛−n n 1212dP dZ P(z) P(0) 1Z sin θc = n 1n 2要保证光线在光纤内全反射，必须有传输角α<αc 。

除了全反射条件外，光信号在光纤中传输还会有损耗存在，这是由光纤自身特性所决定的，主要有散射损耗、吸收损耗和弯曲损耗等。

1、散射损耗散射损耗通常是由于光纤材料密度的微观变化，以及所含sio2 、geo2 和p2o5 等成分的浓度不均匀，使得光纤中出现一些折射率分布不均匀的局部区域，从而引起光的散射，将一部分光功率散射到光纤外部引起损耗；或者在制造光纤的过程中，在纤芯和包层交界面上出现某些缺陷、残留一些气泡和气痕等。

光衰减器的工作原理光衰减器是一种用于调节光信号强度的光学器件，它在光通信系统中起着非常重要的作用。

光衰减器的主要作用是通过调节光信号的强度，使其适应不同的光通信环境和设备要求。

接下来，我们将详细介绍光衰减器的工作原理。

光衰减器的工作原理主要基于两种不同的机制，吸收和散射。

在光衰减器中，吸收是通过将光信号转换为热能来降低其强度的一种方式。

当光信号通过光衰减器时，其中的一部分光子会被吸收并转化为热能，从而减少光信号的强度。

另一种机制是散射，它是通过改变光信号的传播方向来实现光信号强度的调节。

在光衰减器中，散射可以通过控制光的传播路径和角度来实现，从而达到调节光信号强度的目的。

除了吸收和散射之外，光衰减器还可以通过其他方式来实现光信号强度的调节。

例如，一些光衰减器采用了机械调节的方式，通过改变光路长度或光信号通过的材料厚度来实现光信号强度的调节。

另外，一些光衰减器还可以通过电子调节的方式来实现光信号强度的调节，通过改变电场或磁场的强度来控制光信号的强度。

总的来说，光衰减器的工作原理主要基于吸收、散射、机械调节和电子调节等方式来实现光信号强度的调节。

不同类型的光衰减器可能采用不同的工作原理，但它们的基本功能都是调节光信号的强度，以适应不同的光通信环境和设备要求。

在实际应用中，光衰减器可以广泛应用于光通信系统中的光路测试、光网络优化和光器件调试等方面。

通过合理使用光衰减器，可以有效地调节光信号的强度，提高光通信系统的性能和稳定性，从而更好地满足不同的光通信需求。

综上所述，光衰减器是一种非常重要的光学器件，它通过吸收、散射、机械调节和电子调节等方式来实现光信号强度的调节，从而适应不同的光通信环境和设备要求。

在光通信系统中，合理使用光衰减器可以有效地提高系统性能和稳定性，实现更好的光通信效果。

光衰减器介绍武汉光迅科技股份有限公司主要内容•衰减的定义•衰减器分类•衰减器应用•衰减器的技术指标•光迅科技的衰减器衰减器的含义特定(工作)波长的光信号,经由输入到输出的过程中, 输出的光能量(功率)相对于输入光能量的减少。

•输出光能量功率小于输入光能量功率•不改变信号其他特性•线性无源双端口网络器件理解衰减器•Optical Attenuator (OAT)固定衰减Fixed OAT: 3,5,10,15dB普通型:OAT-F;高回损型:OAT-HF可调衰减:Varible Optical Attenuator Manual VOA—手调光可变衰减器Electrical VOA—电调光可变衰减器•输入/输出光端口FC/MU/LC/SC 类型理解衰减器•实现光衰减到特定衰减值ATT(dB)=abs(10log(PO/PI),其中PO,PI以mW为单位如: 输入PO=1mW, PI=10mW 时对应ATT=10dB, PO=0.1mW 时对应ATT=20dB,•不改变光信号其他特性(波长复用,电调制)•线性无源:(电源,光源)衰减器的分类根据不同工作原理分类：1.位移型光衰减器当两段光纤进行连接时，必须达到相当高的对中精度，才能使光信号以较小的损耗传输过去。

反过来，如果将光纤的对中精度做适当的调整，就可以控制其衰减量。

位移型光衰减器就是根据这个原理，有意让光纤在对接时，发生一定的错位。

使光能量损失一些，从而达到控制衰减量的目的，•横向位移型：是一种比较传统的方法，由于横向位移参数的数量级均在微米级，所以一般不用来制作可变衰减器，仅用于固定衰减器的制作中，并采用熔接或粘接法，到目前仍有较大的市场，其优点在于回波损耗高，一般都大于６０ｄＢ。

•轴向位移型：在工艺设计上只要用机械的方法将两根光纤拉开一定距离进行对中，就可实现衰减的目的。

这种原理主要用于固定光衰减器和一些小型可变光衰减器的制作。

衰减器的分类2. 薄膜型光衰减器利用光在金属薄膜表面的反射光强与薄膜厚度有关的原理制成。

第四章 光衰减器一． 二． 三． 四． 五． 六．光衰减器简介 光衰减器分类 光衰减器结构 光衰减器性能 光衰减器产品 光衰减器应用一、光衰减器简介 引入：在光通信系统中，许多场合需 要减少光信号的功率。

„„如：光接收机对光功率的过载非常灵敏， 必须将输入功率控制在接收机的输入范围 内，防止其饱和。

如：光放大器前的不同信道输入功率间的 平衡可防止某个或某些信道的输入功率过 大，引起光放大器增益饱和等。

一、光衰减器简介作用： 主要作用：可按照用户的要求将光信号进 行预期地衰减。

应用领域：系统中吸收或反射掉光功率余 量、评估系统的损耗及各类试验.„„第四章 光衰减器一． 二． 三． 四． 五． 六．光衰减器简介 光衰减器分类 光衰减器结构 光衰减器性能 光衰减器产品 光衰减器应用二、光衰减器的分类„根据工作原理分类：位移型光衰减器 位移型光衰减器横向位移型光衰减器 横向位移型光衰减器纵向位移型光衰减器 纵向位移型光衰减器光衰 光衰 减器 减器直接镀膜型光衰减器 直接镀膜型光衰减器 （吸收模或反射模型） （吸收模或反射模型） 衰减片型光衰减器 衰减片型光衰减器 液晶型光衰减器 液晶型光衰减器按固定可变分类其他分类¾ ¾传输方式：单模光衰减器；多模光衰减器 接口方式：尾纤式光衰减器；连接器端口 式光衰减器第四章 光衰减器一． 二． 三． 四． 五． 六．光衰减器简介 光衰减器分类 光衰减器结构 光衰减器性能 光衰减器产品 光衰减器应用三、光衰减器结构1、位移型光衰减器 1）横向位移型光衰减器 2）轴向位移型光衰减器 2、直接镀膜型光衰减器 3、衰减片型光衰减器1）双轮式可变光衰减器A、步进式双轮可变光衰减器B、连续可变光衰减器2)平移式光衰减器3)智能型机械式光衰减器4、液晶型光衰减器5、其他结构1）光纤拉锥型光衰减器2）挡光型光衰减器3）热光型衰减器4）MEMS型光衰减器1、位移型光衰减器工作原理：我们知道：两段光纤连接时，必须达到相当高的对中精度，才能使光信号以较小的损耗传输过去。

光衰减器的工作原理
光衰减器是一种用于控制光强度的光学器件，它可以通过降低入射光信号的强度来实现光的衰减。

光衰减器的工作原理基于光的吸收和散射效应。

光衰减器通常由光纤和一个可调节的机械结构组成。

通过改变光纤的位置，可调节光纤与光线之间的相对位置，进而改变光线通过光纤时所受到的衰减。

光纤中的光衰减主要通过两种方式实现：吸收和散射。

光束在光纤中传输时，会与光纤内部的材料相互作用。

其中一部分光能被材料吸收，转化为其他形式的能量，从而减少光束的强度。

而另一部分光能则通过散射作用离开光纤。

根据光纤内部的材料特性，光衰减器可以采用不同的工作原理。

例如，使用光纤材料的吸收特性可以实现固定衰减值的光衰减器。

通过选择不同的光纤材料，可以实现不同的吸收系数和衰减范围。

此外，还可以通过调节光纤的长度和直径来改变光线通过时的衰减程度。

另一种常见的工作原理是利用光纤的散射效应。

光线传播过程中，会发生不同类型的散射，例如光纤中的旋涡散射和瑞利散射。

这些散射效应导致光线从原始方向上偏离，一部分光能也从光纤中散出，从而起到衰减光线的作用。

通过调节光纤的材料和结构参数，可以实现不同程度的散射，并实现可调节的光衰减效果。

总之，光衰减器的工作原理主要基于光的吸收和散射效应。

通过控制光线在光纤中的传播方式，可以实现对光强度的精确控制和调节。

你真的了解光纤衰减器吗？光纤衰减器，也称衰减器，用于衰减因光纤长时光用法而导致的性能损失。

通常状况下，光纤衰减器需要举行真机测试。

虽然光纤衰减器可以模拟光纤长久的光损失，但却不能模拟因光纤长度而导致的簇拥。

容易地说，在光模块中，用法光纤衰减器可以降低误码率(BER)。

为达到最佳的误码率，需要降低光功率，这就必需用法光纤衰减器。

当放射器过于逼近光模块时，就会产生过高的功率。

光纤衰减器的工作原理是什么?衰减器就像太阳镜，通过汲取多余的光能量，庇护您的眼睛免受强光刺激。

光纤衰减器可以像太阳镜一样，通过在特定波长范围下工作，庇护光纤。

好的光纤衰减器的标准是：通过汲取额外的光纤来代替反射光纤。

由于在光纤通信中，需要在不损坏光纤衰减器的前提下，用法较低的光功率。

光纤衰减器的类型有哪些?光纤衰减器有两种类型可供挑选：固定式光纤衰减器和可调式光纤衰减器。

固定式光纤衰减器具有固定分贝值，主要应用于电信网络、光纤测试设备、局域网(LAN)和CATV系统。

例如，一个-3dB衰减器应降低的输出浓度为3dB(50%)。

固定式光纤衰减器衰减值不能转变，衰减值用dB 表示。

工作波长由光衰减器的额定衰减值打算，由于衰减值随波长而变幻。

固定式光纤衰减器的性能主要由两个部分所打算：直插式和类型。

直插式看起来像一个常规的光纤跳线;衔接器类型衰减器看起来像一个隔板光纤衔接器，分为公头和母头。

与相同类型的衔接头搭配用法，如FC、ST、SC和LC。

可调式光纤衰减器配备了各种设计，用于测试和测量。

在EDFAs上可发挥十分大的作用，均衡不同通道之间的光功率。

可调式光纤衰减器以D 形光纤作为模型。

假如你的散装外部材料折射率较大，取代了到达包层的一部分，即为可辐射光功率模式。

假如来自外部材料的指数可以通过转变平均值而转变，如热-光，电-光或声-光，则称为可调式光纤衰减模式。
