水工钢筋混凝土结构学复习整理一、基本概念1、混凝土结构: 以混凝土材料为主构成的结构称为混凝土结构。
2、素混凝土结构:是指由无筋或不配置受力钢筋的混凝土制成的结构。
3、钢筋混凝土结构: 是指由配置受力钢筋的混凝土制成的结构。
4、预应力混凝土结构:是指由配置受力的预应力钢筋通过张拉或其他方法建立预加应力的混凝土制成的结构。
5、软钢:有明显流幅的钢筋称为软钢。
硬钢:无明显流幅的钢筋成为硬钢。
6、钢筋的冷拉:钢筋冷拉是指将热轧钢筋拉伸至超过其屈服强度的某一应力，然后卸载至零以提高钢筋强度的方法。
7、钢筋的冷拔:冷拔是将热轧光面钢筋用强力通过拔丝膜.上的拔丝孔(拔丝孔直径小于钢筋直径)，以提高钢筋强度的方法。
8、混凝土的立方体抗压强度: 规范规定用边长为150mm的立方体试件作为标准试件，由标准试件测得的抗压强度，成为立方体强度，用fcu表示。
9、混凝土的轴心抗压强度;混凝土的轴心抗压强度由棱柱体试件(150mmX150mmX300mm)的测试值确定，用fc表示。
10、混凝土的轴心抗拉强度:混凝士的轴心抗拉强度ft远小于混凝土的抗压强度fcu,一般只有抗压强度的1/18^1/9，它是确定混凝土抗裂度的重要指标。
11、混凝土的徐变:混凝土在荷载长期持续作用下，即使应力不变，应变也会随时间的增加而继续增加的现象，称为混凝土的徐变。
12、线形徐变:当应力较小时，徐变大致与应力成正比，成为线形徐变。
13、非线性徐变:当应力较大时，徐变与应力增长不成正比，徐变的增长比应力要快，称为非线性徐变。
14、混凝土的收缩:混凝土在空气中结硬时体积减少的现象，称为混凝土干缩变形或收缩。
15、结构的极限状态:结构的极限状态是指结构或结构的一部分超过某特定状态就不能满足设计规定的某一功能要求，此特定状态称为该功能的极限状态。
16、结构的可靠性:结构的安全性、适用性、耐久性统称为结构的可靠性。
17、结构的可靠度:在规定的时间内，在规定的条件下，完成预定功能的概率，即为结构的可靠度。
18、失效概率:在规定的时间内，在规定的条件下，不能完成预定功能的概率，即为结构的时效概率（p f）。
为出现Z<0的概率，也就是出现R<S的概率，称为结构的失效概率，用p f表示。
19、可靠概率:在规定的时间内，在规定的条件下，完成预定功能的概率，即为结构的可靠概率。
20、21、混凝土保护层:在钢筋混凝土结构中，为防止钢筋腐蚀，并保证钢筋和混凝土牢固粘结在一起，钢筋外面必须有足够厚度的混凝士保护层。
它指的是钢筋外C表面至混凝土近边缘之间的距离。
22、钢筋的净距:为了使混凝王与钢筋之间有足够的粘结力，以及避免钢筋太密而影响混凝土的浇注，要求钢筋之间要保持一定的距离。
指的是相邻两根钢筋的外表面之间的距离。
23、适筋梁:指配筋数量适中的截面破坏。
超筋梁；指配筋数量过多的截面破坏。
少筋梁:指配筋数量过少的截面破坏。
限制条件：①超筋破坏和少筋破坏都是脆性破坏。
②设计中不允许受弯构件正截面出现脆性破坏。
③基本公式仅适用于适筋破坏。
24、钢筋净距25、延性是指结构构件或者截面受力超过弹性阶段后，在承载力无显著变化情况下的后期变形能力。
26、剪跨比是指剪跨a与截面有效高度h0的比值。
27、无腹筋梁斜截面受剪破坏形态与发生条件：当剪跨比λ＞3时，无腹筋梁常发生斜拉破坏。
当剪跨比1＜λ≤3时，常发生剪压破坏。
当剪跨比λ≤1时，常发生斜压破坏。

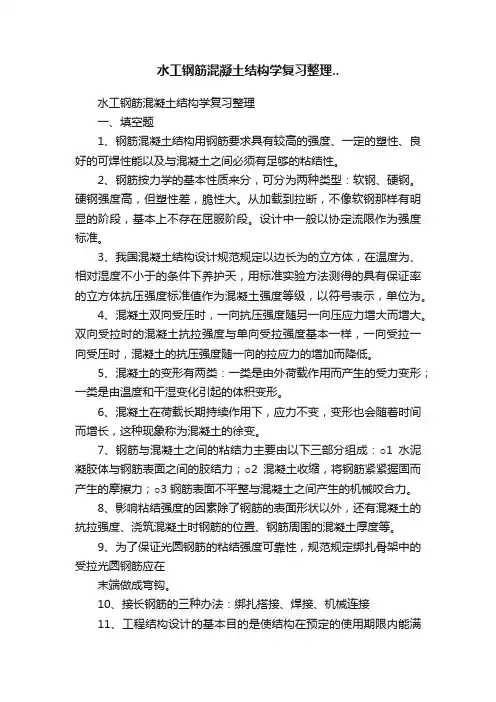

28、有腹筋梁斜截面受剪破坏形态二、填空题1、钢筋混凝土结构用钢筋要求具有较高的强度、一定的塑性、良好的可焊性以及与混凝土之间必须有足够的粘结性。
2、钢筋按力学的基本性质来分，可分为两种类型:软钢、硬钢。
硬钢强度高，但塑性差，脆性大。
从加载到拉断，不像软钢那样有明显的阶段，基本上不存在屈服阶段。
设计中一般以协定流限作为强度标准。
3、我国混凝土结构设计规范规定以边长为150mm的立方体，在温度为20±3℃、相对湿度不小于90%的条件下养护28天，用标准实验方法测得的具有95%保证率的立方体抗压强度标准值fcuk作为混凝土强度等级，以符号C表示，单位为N/mm2。
4、有明显屈服点的钢筋的应力-应变关系曲线，可划分为弹性阶段、屈服阶段、强化阶段、破坏阶段四个阶段。
5、钢筋与混凝土之间产生黏结应力主要由化学胶着力、摩擦阻力、机械咬合力三部分组成。
6、反应钢筋塑性性能的基本指标：伸长率、冷弯性能7、施加预应力方法主要有先张法和后张法两种。
8、一般来说，钢筋混凝土是以钢筋承担压力，以混凝土承担拉力。
9、碳素钢的机械性能与含碳量有关，含碳量越高，钢材强度越高，塑性越低。
10、混凝土龄期越早，徐变越大;外界相对湿度越低，混凝土的徐变越大。
荷载设计值等于其标准值乘以相应的分项系数，材料强度设计值等于其标准,值除以相应的分项系数。
11、混凝土双向受压时，一向抗压强度随另一向压应力增大而增大。
双向受拉时的混凝土抗拉强度与单向受拉强度基本一样，一向受拉一向受压时，混凝土的抗压强度随一向的拉应力的增加而降低。
12、混凝土的变形有两类:一类是由外荷载作用而产生的受力变形;--类是由温度和干湿变化引起的体积变形。
13、混凝土在荷载长期持续作用下，应力不变，变形也会随着时间而增长，这种现象称为混凝土的徐变。
14、钢筋与混凝土之间的粘结力主要由以下三部分组成: ①水泥凝胶体与钢筋表面之间的胶结力;②混凝土收缩，将钢筋紧紧握固而产生的摩擦力;③钢筋表面不平整与混凝土之间产生的机械咬合力。
15、影响粘结强度的因素除了钢筋的表面形状以外，还有混凝土的抗拉强度、浇筑混凝土时钢筋的位置、钢筋周围的混凝土厚度等。
16、为了保证光圆钢筋的粘结强度可靠性，规范规定绑扎骨架中的受拉光圆钢筋应在末端做成1800弯钩。
17、接长钢筋的三种办法:绑扎搭接、焊接、机械连接.18、工程结构设计的基本目的是使结构在预定的使用期限内能满足设计所预定的各项功能要求，做到安全可靠和经济合理。
19、工程结构的功能要求主要包括三个方面:(1)安全性(2)适用性(3)耐久性。
安全性、适用性、耐久性统称为结构的可靠性。
20、结构抗力是结构或结构构件承受荷载效应S的能力，指的是构件截面的承载力、构件的刚度、截面的抗裂性等，常用符号R表示。
21、根据功能要求，通常把钢筋混凝土结构的极限状态分为承载能力极限状态和正常使用极限状态两类。
22、荷载代表值主要有永久荷载或可变荷载的标准值，可变荷载的组合值、频遇值和准永久值等。
23、荷载标准值是指荷载在设计基准期内可能出现的最大值。
荷载标准值是荷载的基本代表值，荷载的其他代表值都是以它为基础再乘以相应的系数后得出的。
24、正常使用极限状态验算时，荷载的材料强度均取用为标准值。
其原因是正常使用极限状态验算时，它的可靠度水平要低-一些。
25、混凝土的强度等级即是混凝土标准立方体试件用标准试验方法测得的具有95%保证李的立方体抗压强度标准值fcuk。
26、受弯构件设计时，既要保证构件不得沿正截面发生破坏，又要保证构件不得沿斜截面发生破坏，因此要进行正截面承载力与斜截面承载力的计算。
27、梁的高度h通常可由跨度l0决定，简支梁的高跨比h/l0一般为1/8-1/12。
梁的高宽比h/b一般为2-3.5。
28、厚度不大的板，其厚度约为板跨的1/12-1/35。
29、为了便于混凝土的浇捣并保证混凝士与钢筋之间有足够的粘结30，梁内下部纵向钢筋的净距不应小于钢筋直径，也不应小于25mm 和最大骨料粒径的1.25 倍;上部纵向钢筋的净距不应小于1.5d，也不应小于30mm及最大骨料粒径的1.5倍。
31、由于分布钢筋主要起构造作用，所以可采用光圆钢筋，并布置在受力钢筋的内侧。
32、在进行构件设计时，若计算出的受压区高度x≤α1ζb h0，则为适筋破坏,若x>α1ζb h0，则为超筋破坏。
33、T形梁由梁肋和位于受压区的翼缘所组成。
决定是否属于T形截面，要看混凝土的受压区形状而定。
34、箍筋虽不与裂缝正交，但分布均匀，因而对斜裂缝宽度的遏制作用更为有效。
在配置腹筋时，一般总是先配一定数量的箍筋，需要时再加配适量的弯筋。
35、根据试验观察，无腹筋梁的受剪破坏形态，大致可分为斜拉破坏、剪压破坏和斜压破坏三种，其发生的条件主要与剪跨比n有关。
36、一根钢筋的不需要点也称作该钢筋的理论切断点，因为对正截面抗弯要求来说，这根钢筋既然是多余的，在理论上便可予以切断，但实际切断点还将伸过一定长度。
偏心受压构件采用矩形截面时，截面长边布置在弯矩作用方向，长边与短边的比值一般为1.5-2.5。
37、受压构件内配置的钢筋一-般可用HRB335及HRB400钢筋。
对受压钢筋来说，不宜采用高强度钢筋，因为它的抗压强度收到混凝土极限压应变的限制，不能充分发挥其高强度作用。
38、轴心受压柱比较细长时，发现它的破坏荷载小于短柱，且竹子越细长破坏荷载小得越多。
39、偏心受压构件在二阶效应影响下的破坏类型可分为材料破坏与失稳破坏两类，材料破坏是构件临界截面上的材料达到其极限强度而引起的破坏，失稳破坏测试构件纵向弯矩失去平衡而引起的破坏，这时材料并未带到其极限强度。
40、矩形截面非对称配筋的偏心受压构件的截面设计时，由于钢筋截面面积As及As’为未知数，构件截面的混凝土相对受压区高度ξ将无从计算，因此无法利用后判断截面属于大偏心受压还是小偏心受压。
实际设计时常根据偏心距的大小来加以判定。
根据对设计经验的总结和理论分析，如果截面每边配置了不少于最小配筋率的钢筋，则: (1)若ηe0>0.3h0时，可按大偏心受压构件设计;(2)若ηe0≤0.3h时，则可按小偏心受压构件设计。
41、采用对称配筋时，大、小偏心的区别可先用偏心距来区分，若ηηe0≤0.3h0就用小偏心受压公式计算;如ηe0>0.3h0,，则用大偏心受压公式计算，但此时如果算出的ζ>ζb，则仍按小偏心受压计算。
42、当N作用在As的外侧时，截面虽开裂，但必然有压区存在，否则截面受力得不到平衡。
既然还有压区，截面就不会裂通，这类情况称为大偏心受拉。
43、在钢筋混凝土偏心受拉构件中，将轴向拉力N的作用点在纵向钢筋之外或在纵向钢筋之间，作为判别大、小偏心受拉的界限。
44、实际工程中一-般采用垂直于构件纵轴的抗扭箍筋和沿截面周边布置的抗扭纵向钢筋组成的空间钢筋骨架来承担扭矩。
试验表明，配置适量的受扭钢筋能显著提高构件的受扭承载力。
45、规范规定矩形截面纯扭构件的开裂扭矩Tcr可按完全塑性状态的截面应力分布进行计算，但需乘以0.7的降低系数。
46、当配筋过多、截面尺寸过小时，构件会发生超筋破坏。
此时，破坏扭矩主要取决于混凝土的抗压强度和构件的截面尺寸，而增加配筋对它几乎没有什么影响。
