绝缘电阻测试记录测试日期：2021年10月15日测试人员：XXX测试目的：本次测试旨在测试电路中的绝缘电阻，以确定电路的安全性和可靠性。
测试设备：1. 数字电阻测试仪2. 绝缘电阻测试仪3. 安全绝缘靴4. 脚手架（便于到达测试点）测试步骤和结果：1. 断开电路：在进行绝缘电阻测试前，首先将待测试的电路进行断电处理，并确保电路已经完全切断。
2. 测试点准备：选择需要测试的电路节点，使用安全绝缘靴和脚手架确保测试人员的安全。
注意确保测试点干燥无尘，目视检查是否有可疑的破损或裸露的导体。
3. 连接测试仪器：根据测试仪器的操作手册，正确连接数字电阻测试仪和绝缘电阻测试仪，确保仪器工作正常。
4. 数字电阻测试：根据测试仪器的操作步骤，将测试仪器放置在待测试节点上，并记录测试值。
重复测试三次，确保结果的准确性。
将测试结果记录在下表中：测试点 | 测试值(Ω)-------------|-------------节点A | 1000节点B | 2000节点C | 15005. 绝缘电阻测试：根据测试仪器的操作手册，将绝缘电阻测试仪的测试极与待测试节点连接，并记录测试值。
重复测试三次，确保结果的准确性。
将测试结果记录在下表中：测试点 | 测试值(MΩ)-------------|-------------节点A | 2.5节点B | 1.8节点C | 2.06. 结果评估：根据测试结果，判断电路的绝缘情况。
通常来说，电路的绝缘电阻值应该远高于其电流所需的对地路径，以确保电路的安全性。
7. 修复和再测试：如果测试结果显示绝缘电阻值低于标准要求或有异常，需要将发现的问题进行修复，并再次进行测试，直到结果符合要求。
8. 测试结束：测试完成后，关闭测试仪器，并恢复原始电路连接。
测试结论：根据测试结果，节点A的绝缘电阻值为2.5 MΩ，节点B为1.8 MΩ，节点C为2.0 MΩ。
所有测试值均高于标准要求，电路的绝缘性良好。

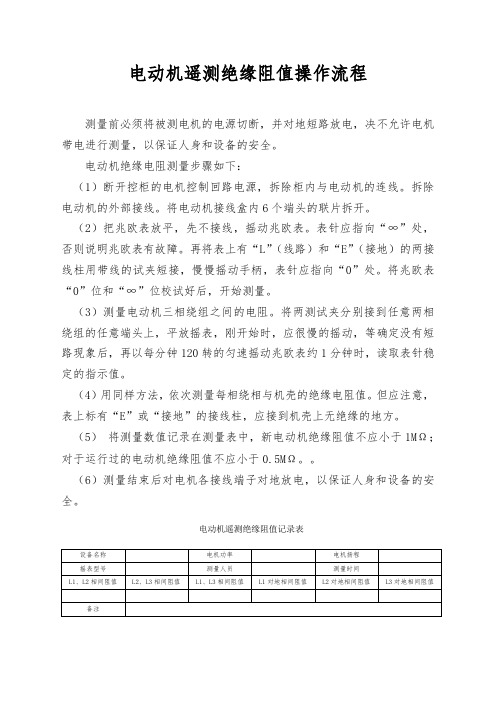

电动机遥测绝缘阻值操作流程
测量前必须将被测电机的电源切断，并对地短路放电，决不允许电机带电进行测量，以保证人身和设备的安全。
电动机绝缘电阻测量步骤如下：
（1）断开控柜的电机控制回路电源，拆除柜内与电动机的连线。
拆除电动机的外部接线。
将电动机接线盒内6个端头的联片拆开。
（2）把兆欧表放平，先不接线，摇动兆欧表。
表针应指向“∞”处，否则说明兆欧表有故障。
再将表上有“L”（线路）和“E”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
将兆欧表“0”位和“∞”位校试好后，开始测量。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任意端头上，平放摇表，刚开始时，应很慢的摇动，等确定没有短路现象后，再以每分钟120转的匀速摇动兆欧表约1分钟时，读取表针稳定的指示值。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
但应注意，表上标有“E”或“接地”的接线柱，应接到机壳上无绝缘的地方。
（5）将测量数值记录在测量表中，新电动机绝缘阻值不应小于1MΩ；对于运行过的电动机绝缘阻值不应小于0.5MΩ。
（6）测量结束后对电机各接线端子对地放电，以保证人身和设备的安全。
电动机遥测绝缘阻值记录表。
母线单位遥测实验
一、发电机出口封闭母线
1、绝缘电阻测量
1.1、此项目在机组大修后进行。
1.2、解除与发电机定子绕组、出口PT、出口避雷器及与主变、高厂变等设备的连接线，并将上述电气部分短路接地，若对主变低压绕组试验电压安全距离不够，之间需用绝缘档板进行隔绝。
1.3、试验前，相关电气检修工作暂停，人员撤离，试验专业派人在试验所涉及的地点进行监护。
1.4、用2500V绝缘电阻测试仪测量封闭母线各相对地及相间的绝缘电阻，绝缘电阻不小于50MΩ。
2、交流耐压试验
2.1、此项目在机组大修后，封闭母线绝缘电阻合格后进行。
2.2、用试验变压器分相进行交流耐压，试验电压为54.5kV，时间为1分钟，并读取低压侧输出电流，无闪络和击穿即为合格。
2.3、试验完毕，各短路接地线彻底清除，并恢复接线。
二、10kV母线
1、绝缘电阻测量
1.1、此项目在机组大修后进行。
1.2、解除与相关设备的连接线，并将上述电气部分短路接地。
1.3、试验前，相关电气检修工作暂停，人员撤离，试验专业派人在试验所涉及的地点进行监护。
1.4、用绝缘电阻测试仪测量母线各相对地及相间的绝缘电阻，绝缘电阻不小于10MΩ。
2、交流耐压试验
2.1、此项目在机组大修后，母线绝缘电阻合格后进行。
2.2、用高压试验变压器分相进行交流耐压，试验电压为
38kV，时间为1分钟，无闪络和击穿即为合格。
2.3、试验完毕，各短路接地线彻底清除，并恢复接线。
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）。
绝缘电阻测试记录表
工程名称用电设备编号
用电设备型号测试仪器
名称
兆欧表
测试仪器
型号
100Ω
测试日期测试人**** 监测人
测试回路规定阻值（Ω）实测阻值（Ω）测试结论备注
三相用电设备
L1与L2 合格L2与L3 合格L3与L1 合格L1与外壳合格L2与外壳合格L3与外壳合格
单
相用电设备导电体与
外壳金属
部份
合格
注：1、此表为一台用电设备使用一张，作为其测试记录；2、按设备产品使用说明书和有关规范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）
绝缘电阻测试记录（一）。
机电队绝缘电阻遥测记录
单
位
地点名称型号功率遥测电阻（MΩ）遥测时间遥测人
机电队
27一部皮带(备用）皮带电机YBK2—280S—4 75kW 230 27一部皮带1 皮带电机YBK2—280S—4 75kW 200 27一部皮带2 皮带电机YBK2—280S—4 75kW 200 27二部皮带1 皮带电机YBK2—280S—4 75kW 250 27二部皮带2 皮带电机YBK2—280S—4 75kW 150 27二部皮带(备用) 皮带电机YBK2—280S—4 75kW 150一号水泵水泵电机YBK2—280S—4 75kW 180二号水泵水泵电机YBK2—280S—4 75kW 200三号水泵水泵电机YBK2—280S—4 75kW 200 29一部皮带（备用）皮带电机YBK2—280S—4 75kW 230
机电队绝缘电阻遥测记录
单位地点名称型号功率遥测电阻（MΩ）遥测时间遥测人
机电队29一部皮带1 皮带电机YBK2—280S—4 75kW 230 29一部皮带2 皮带电机YBK2—280S—4 75kW 230 29二部皮带1 皮带电机YBK2—280S—4 75kW 200 29二部皮带2 皮带电机YBK2—280S—4 75kW 320 39大皮带1 皮带电机YBK—315L—4 185kW 260 39大皮带2 皮带电机YBK—315L—4 185kW 250
机电队绝缘电阻遥测记录
单位地点名称型号功率遥测电阻（MΩ）遥测时间遥测人
机电队三九泵房1#泵YB24501—4W500kW110三九泵房2#泵YB24501—4W500kW120三九泵房3#泵YB24501—4W500kW105三九泵房4#泵YB24501—4W500kW150三九泵房5#泵YB24501—4W500kW150三九泵房6#泵YB24501—4W500kW100三九泵房7#泵YB24501—4W500kW170三九泵房8#泵YB24501—4W500kW160三九泵房9#泵YB24501—4W500kW120三九泵房10#泵YB24501—4W500kW130
机电队绝缘电阻遥测记录
单位地点名称型号功率遥测电阻（MΩ）遥测时间遥测人
机电队23泵房1#泵YB630S2—4W500kW110 23泵房2#泵YB630S2—4W500kW120 23泵房3#泵YB630S2—4W500kW125 23泵房4#泵YB630S2—4W500kW115 23泵房5#泵YB630S2—4W500kW115 23泵房6#泵YB630S2—4W500kW125 23泵房7#泵YB630S2—4W500kW110 23泵房8#泵YB630S2—4W500kW110 23泵房9#泵YB630S2—4W500kW120 23泵房10#泵YB630S2—4W500kW130 23泵房11#泵YB630S2—4W 500kW 110 23泵房12#泵YB630S2—4W 500kW 120
机电队绝缘电阻遥测记录
单位地点名称型号功率遥测电阻（MΩ）遥测时间遥测人
机电队南泵房1#泵MD600—55×6710kW120南泵房2#泵MD600—55×6710kW150南泵房3#泵MD600—55×6710kW140南泵房4#泵MD600—55×6710kW160南泵房5#泵MD600—55×6710kW130南泵房6#泵MD600—55×6710kW120南泵房7#泵MD600—55×6710kW170南泵房8#泵MD600—55×6710kW150南泵房9#泵MD600—55×6710kW140南泵房10#泵MD600—55×6710kW130南泵房11#泵MD600—55×6710kW140南泵房12#泵MD600—55×6710kW160
机电队绝缘电阻遥测记录
单位地点名称型号功率遥测电阻（MΩ）遥测时间遥测人
机电队北泵房1#泵YB560M2—4—W710kW125北泵房2#泵YB560M2—4—W710kW130北泵房3#泵YB560M2—4—W710kW125北泵房4#泵YB560M2—4—W710kW130北泵房5#泵YB560M2—4—W710kW120。
