ATmega128 单片机硬件电路设计在本系统中，本小节主要讲ATmega128 单片机的内部资源、工作原理和硬件电路设计等。

2.5.1 ATmega128 芯片介绍ATmega128 为基于AVR RISC 结构的8 位低功耗CMOS 微处理器。

片内ISP Flash 可以通过SPI 接口、通用编程器，或引导程序多次编程。

引导程序可以使用任何接口来下载应用程序到应用Flash 存储器。

通过将8 位RISC CPU 与系统内可编程的Flash 集成在一个芯片内，ATmega128 为许多嵌入式控制应用提供了灵活而低成本的方案。

ATmega128 单片机的功能特点如下：（1）高性能、低功耗的AVR 8 位微处理器（2）先进的RISC 结构①133 条指令大多数可以在一个时钟周期内完成② 32x8 个通用工作寄存器+外设控制寄存器③全静态工作④工作于16 MHz 时性能高达16 MIPS ⑤只需两个时钟周期的硬件乘法器（3）非易失性的程序和数据存储器① 128K 字节的系统内可编程Flash ②寿命: 10，000 次写/ 擦除周期③具有独立锁定位、可选择的启动代码区（4）通过片内的启动程序实现系统内编程① 4K 字节的EEPROM ② 4K 字节的内部SRAM ③多达64K 字节的优化的外部存储器空间④可以对锁定位进行编程以实现软件加密⑤可以通过SPI 实现系统内编程（5）JTAG 接口（与IEEE 1149.1 标准兼容）①遵循JTAG 标准的边界扫描功能②支持扩展的片内调试③通过JTAG 接口实现对Flash，EEPROM，熔丝位和锁定位的编程（6）外设特点①两个具有独立的预分频器和比较器功能的8 位定时器/ 计数器②两个具有预分频器、比较功能和捕捉功能的16 位定时器/ 计数器③具有独立预分频器的实时时钟计数器④两路8 位PWM ⑤ 6 路分辨率可编程（2 到16 位）的PWM ⑥输出比较调制器⑦ 8 路10 位ADC ⑧面向字节的两线接口⑨两个可编程的串行USART ⑩可工作于主机/ 从机模式的SPI 串行接口（7）特殊的处理器特点①上电复位以及可编程的掉电检测②片内经过标定的RC 振荡器③片内/ 片外中断源④ 6 种睡眠模式: 空闲模式、ADC 噪声抑制模式、省电模式、掉电模式、Standby 模式以及扩展的Standby 模式⑤可以通过软件进行选择的时钟频率⑥通过熔丝位可以选择ATmega103 兼容模式⑦全局上拉禁止功能ATmega128 芯片有64 个引脚，其中60 个引脚具有I/O 口功能，资源比较丰富，下面对ATmega128 的各个引脚做简单介绍：VCC：数字电路的电源。

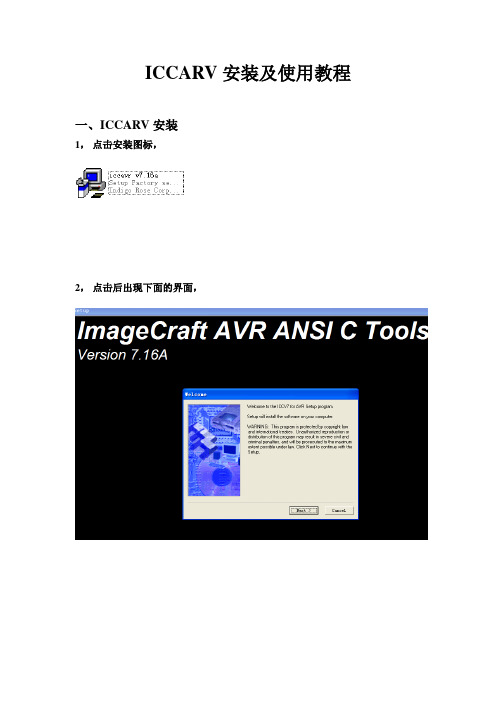

ICCARV安装及使用教程一、ICCARV安装1，点击安装图标，2，点击后出现下面的界面，3，点击“next”按钮，出现下面图案，4，点击“next”按钮，出现下面图案，5点击“accept”按钮，出现下面图案，要注意的是要保持默认安装，即保存在“c：iccv7avr”目录中。

6，点击“next”按钮，出现下面图案，7，点击“next”按钮，出现下面图案，8，点击“install”按钮，安装就会开始。

这样完成之后是没有破解的，是有使用期限的如图上面标有“64bytes…”的字样即为没有破解。

关于破解有的软件安装程序会有不同。

我安装的破解方法是将安装软件中的图标复制到安装文件下的bin文件中，即可得到破解版的iccavr，破解之后软件界面如下：1，运行破解软件（安装软件中有）会出现如下界面，3，在上图的“program”的下拉框中选择相应的版本，可借鉴下图：4，在上图的“Customer Code”中填入代码，这个代码需要从iccavr软件中获得，方法如下，5，点击iccavr软件的help菜单中的：“Register Software”选项，如下图：6，点击后出现如下提示框：7，点击“yes”按钮，会出现如下提示框：8，将上图的代码，复制到破解软件“Customer Code”选框中，如下图：9，点击“generate”按钮，即可获取破解代码，如下图10，将产生的代码复制到下图空白框中，如下：11，点击“license”按钮，会出现如下提示：12，点击“ok”后，重新运行iccavr软件，亦可得到破解版的无限期使用的iccavr软件。

二、ICCA VR 的使用1，运行iccavr软件，出现如下界面：2，点击“project”里德“new”选项，如下图：3，点击“new”后出现如下对话框：可以自己命名工程名。

4，假设存在新建文件夹下可取名为“TEST”,如下图：5，点击保存，即新建一个名为“TEST”的工程，在软件右上角会出现如下图样：6，点击左上角的“”的图案可新建一个源文件，点击后出现如下图样：7，可以再空白区编写程序，例如写一个流水灯的程序，在空白区编写如下图：8，写完之后点击左上角的保存按钮“”，会出现如下对话框，在对话框中写入源文件名（可自己取）如test，但是需要注意的是后面必须跟着“.c”后缀，或者是“.h”后缀。

AVR教程（1）：AVR单片机介绍作者：微雪电子文章来源： 点击数： 478 更新时间：2008-4-1 23:58:21 AVR，它来源于：1997年，由ATMEL公司挪威设计中心的A先生与V先生利用ATMEL公司的Flash新技术，共同研发出RISC精简指令集的高速8位单片机，简称AVR。

AVR单片机特点每种MCU都有自身的优点与缺点，与其它8-bit MCU相比，AVR 8-bit MCU最大的特点是：●哈佛结构，具备1MIPS / MHz的高速运行处理能力；●超功能精简指令集（RISC），具有32个通用工作寄存器，克服了如8051 MCU采用单一ACC 进行处理造成的瓶颈现象；●快速的存取寄存器组、单周期指令系统，大大优化了目标代码的大小、执行效率，部分型号FLASH非常大，特别适用于使用高级语言进行开发；●作输出时与PIC的HI/LOW相同，可输出40mA（单一输出），作输入时可设置为三态高阻抗输入或带上拉电阻输入，具备10mA-20mA灌电流的能力；●片内集成多种频率的RC振荡器、上电自动复位、看门狗、启动延时等功能，外围电路更加简单，系统更加稳定可靠；●大部分AVR片上资源丰富：带E2PROM，PWM，RTC，SPI，UART，TWI，ISP，AD，Analog Comp arator，WDT等；●大部分AVR除了有ISP功能外，还有IAP功能，方便升级或销毁应用程序。

●性价比高。

开发AVR单片机，需要哪些编译器、调试器？软件名称类型简介官方网址AVR Studio IDE、汇编编译器ATMEL AVR Studio集成开发环境(IDE)，可使用汇编语言进行开发（使用其它语言需第三方软件协助），集软硬件仿真、调试、下载编程于一体。

ATMEL官方及市面上通用的AVR开发工具都支持AVRStudio。

GCCAVR (WinAVR) C编译器GCC是Linux的唯一开发语言。

GCC的编译器优化程度可以说是目前世界上民用软件中做的最好的，另外，它有一个非常大优点是，免费！在国外，使用它的人几乎是最多的。

Atmega128开发板使用说明书概要介绍Atmega128开发板上硬件资源丰富，接口齐全，基本上涵盖了Atmega128单片机所能涉及到的所有功能，可以满足单片机开发工程师和电子爱好者的开发实验的需求，或者高校电子、计算机专业学生的学习实验的需要。

按照正规产品的要求设计，不纯粹是实验样品，器件选型、原理图、PCB设计的时候都充分考虑了可靠稳定性。

Atmega128的IO口资源丰富，板上所以接口都是独立使用的，不需要任何跳线进行设置， IO口外围扩展使用了2片锁存器74HC574，既可以使实验变得更加简单方便，又能让实验者掌握更多的单片机设计知识。

提供配套软件源代码，学习板的每个实验都有与其相对应的软件代码，是版主从多年的工作经验中提取出来的，并经过优化，具有较高的参考价值。

编程简单，学习板编程不需要专用烧录器，利用计算机的并口即可进行编程，速度快、操作简单。

1.产品清单Atmega128开发板的配件清单如下，当您第一次拿到产品的时候，请参照下图认真核对包装内配件是否齐全，以及各配件是否完好无损。

请按照下图安装122*32 LCD，lCD的一脚对准122*32 LCD插座的一脚，切记不要插反2.硬件布局说明步进电机接口直流电机接口数字温度传感器SD卡插座光敏电阻ADC输入电位器NTC热敏电阻JTAG接口继电器接口9V电源输入接口DAC输出接口RS485接口RS232接口红外发射管ISP编程接口LCD对比度调节电位器122 * 32点阵LCD接口16 * 2字符LCD接口红外接收管433M射频模块接口3 *4 矩阵键盘3.接口说明接口管脚顺序的确认方法●对于有卡口的接口，应对着卡口的方向看，最左边为第一个管脚，如下图所示：●对于用螺丝压线的接口，应对着入线的方向看，最左边为第一个管脚，如下图所示：特别提示：ISP下载接口与JTAG接口封装相同，下载程序时使用ISP接口，不要插到JTAG 接口上4.硬件开发环境的建立本站出售的AVR单片机学习板就是一套完整的硬件环境，它由学习板、电源、并口ISP 下载线等组成。

Mega128单片机调试与设置一、单片机型号为ATmega128A二、调试软件为iccavr7.22和AVRstudio4.0连调三、流程：1.在iccavr中建立工程文件。

2.在iccavr中新建一个项目，并保存。

注意保存文件名必须为.c才可以。

如下图。

3.在右上方file里面右键添加.c 文件。

4.然后编写程序。

注意一般程序包括如下库文件：#include <iom128v.h>#include <macros.h>#include <stdio.h>#include <string.h>5.在利用系统生成（build）钱，一定要进行系统相关的设置，此项非常重要，否则会出现各种问题。

特别是单片机的选取，一定要按照下图选取，选择ATmega1280是不对的。

具体设置在project -> options6.设置完毕后，建立工程。

7.无错误应该为下图8.然后打开AVRstudio，打开projectwizard -> open，然后打开后缀名为.cof 的文件，如下图所示：然后会自动生成后缀名为.aps的工程文件9.然后选择10.连接成功后直接进入到如下界面11.点击黑色的AVR进行基本的设置单片机为ATmega128，JTAG mode ，然后添加 .hex 文件。

熔丝位的设置如下，只有这几个有“√”，特别要注意将M103C 的“√”去掉。

内部1M 晶振用外部8M 晶振用注意此处要修改烧入单片机的程序名称，后缀名为 .hex ，在iccavr 建立的工程文件里添加点击program 即将程序烧写进入单片机中其他一般不要设置。

12.都设置完毕后就可以进行debug或者是烧写程序了。

Debug点击绿色按钮或者在debug里选择。

Atmega128开发板使用说明书概要介绍Atmega128开发板上硬件资源丰富，接口齐全，基本上涵盖了Atmega128单片机所能涉及到的所有功能，可以满足单片机开发工程师和电子爱好者的开发实验的需求，或者高校电子、计算机专业学生的学习实验的需要。

按照正规产品的要求设计，不纯粹是实验样品，器件选型、原理图、PCB设计的时候都充分考虑了可靠稳定性。

Atmega128的IO口资源丰富，板上所以接口都是独立使用的，不需要任何跳线进行设置， IO口外围扩展使用了2片锁存器74HC574，既可以使实验变得更加简单方便，又能让实验者掌握更多的单片机设计知识。

提供配套软件源代码，学习板的每个实验都有与其相对应的软件代码，是版主从多年的工作经验中提取出来的，并经过优化，具有较高的参考价值。

编程简单，学习板编程不需要专用烧录器，利用计算机的并口即可进行编程，速度快、操作简单。

1.产品清单Atmega128开发板的配件清单如下，当您第一次拿到产品的时候，请参照下图认真核对包装内配件是否齐全，以及各配件是否完好无损。

请按照下图安装122*32 LCD，lCD的一脚对准122*32 LCD插座的一脚，切记不要插反2.硬件布局说明步进电机接口直流电机接口数字温度传感器SD卡插座光敏电阻ADC输入电位器NTC热敏电阻JTAG接口继电器接口9V电源输入接口DAC输出接口RS485接口RS232接口红外发射管ISP编程接口LCD对比度调节电位器122 * 32点阵LCD接口16 * 2字符LCD接口红外接收管433M射频模块接口3 *4 矩阵键盘3.接口说明接口管脚顺序的确认方法●对于有卡口的接口，应对着卡口的方向看，最左边为第一个管脚，如下图所示：●对于用螺丝压线的接口，应对着入线的方向看，最左边为第一个管脚，如下图所示：特别提示：ISP下载接口与JTAG接口封装相同，下载程序时使用ISP接口，不要插到JTAG 接口上4.硬件开发环境的建立本站出售的AVR单片机学习板就是一套完整的硬件环境，它由学习板、电源、并口ISP 下载线等组成。

AVR单片机的全功能工业控制器设计吴焕琅深圳市中天越华自动控制科技有限公司摘要：介绍一款工业级的实用全功能控制器。

该控制器能隔离采集多种输入信号，输出多种控制信号；具有实时时钟、历史数据存储功能，彩色液晶显示界面，带有触摸屏操作和远程通信接口。

核心部分CPU采用AVR ATmega128单片机。

目前已用于批量生产。

关键词：隔离采集控制单片机彩色显示485接口ATmega128DS1642引言在自动控制产品的设计过程中，实现方案的选择常常是很矛盾的。

使用可编程逻辑控制器（PLC）和人机界面（HMI）来实现，开发速度较快，但成本太高，所开发的产品没有市场竞争力；使用单片机开发，成本低但开发周期长、开发量大且通用性不好。

用户需要的是一种成本低、开发周期较短、通用性较好的控制器，因此全功能工业控制器有很大的应用市场。

全功能工业控制器的整个电路分为信号隔离输入部分、控制器输出部分、实时时钟与历史数据存储部分、彩色液晶显示和触摸屏控制部分、通信接口等。

1信号隔离输入电路信号隔离输入电路分为开关量隔离输入、模拟量隔离输入、高速电脉冲隔离输入，电路如图1所示，开关量的隔离输入较为简单，输入信号采用光耦进行隔离后送入单片的普通I/O，单片机用查询方式进行采集。

图1信号隔离输入电路高速电脉冲的采集需要注意的是，所设计的电路必须适应高速信号采集的要求，因此隔离光耦应采用高速光耦（如6N137等）。

采用查询方式采集高速脉冲容易造成采集数据的丢失，高速脉冲应采用中断方式进行采集。

模拟量隔离采集是本控制器的一个重点和难点，笔者之前采用了线性光耦等多种方式进行模拟量的隔离采集实验，均未获满意的效果。

这里采用一种先将模拟量数字化（使用AD7705），然后通过有光耦隔离的数据口送到CPU进行模拟量隔离采集的方式，效果理想。

2控制器输出电路控制器的输出方式有继电器输出、晶体管输出、模拟电压输出，如图2所示。

继电器输出和晶体管输出电路较为简单，这里不作详细的介绍。
