Tekla 导图过程

1、打开TEKLA 18.0，选择结构深化模块。

2、导入数据“建模配置—截面前缀转换”中，CP前面的两个星号去掉。

3、导入模型以后，在视图中“鼠标右键—适合工作区域到整个模型”之后，不要再调整工作区域，因为如果调整的不好很难逆向调整，且返回键对视图调整无效。

4、修改截面：如果最终选择的构件截面跟STEEL中计算出的截面不同，出图前应将TEKLA模型中的相应构件改成实际选择的构件截面。

如果不提前修改的话，出图以后在CAD图中改很麻烦。

5、显示截面：如果构件截面软件截面库中没有，则模型中该构件显示为一条细线，并不显示截面。

此时可以在“建模—截面型材—截面库”中新建添加该截面，然后选中构件，“右键—以精确线显示”，则模型中会显示构件的具体截面，此过程不可逆。

如将截面库中该截面删掉，则“右键—以精确线显示”后构件再次变成一条线。

6、构件延伸：有些导入的模型中边梁与悬臂梁之间没有连接，可以选中该边梁，“右键—修改”，左键点中要延伸的一端，拖动到目标位置。

7、构件移动：选中构件，“右键—移动”。

8、如果出单线图，TEKLA中可以不进行节点连接，因为进行节点连接后出的图中节点部位比较复杂，还要再删掉，多此一举。

9、编号设置：出图前应编号，先编号设置，然后修改编号。

模型中有修改需要重新出图时可重新编号，重复上步骤。

10、出图时，应先根据图形大小选择合适的图纸（图纸属性—布置）和比例（图纸属性—视图）。

同时应该注意出平面图、立面图1、立面图A时应该选择相应的图属性和视图布置属性，并读取、确认。

11、输出DWG格式图时，在“输出图纸—选项”中调整图纸比例，默认为1:100。

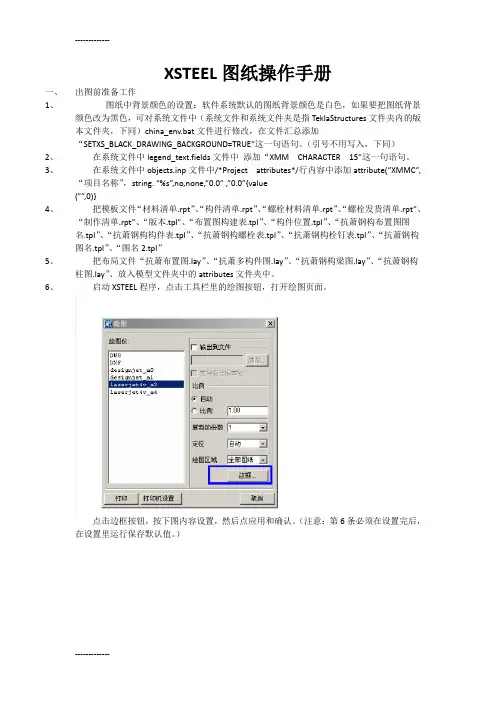

XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹，下同）china_env.bat文件进行修改，在文件汇总添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。

（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER 15”这一句语句。

3、在系统文件中objects.inp文件中/*Project attributes*/行内容中添加attribute(“XMMC”,“项目名称”，string. “%s”,no,none,”0.0” ,”0.0”{value(””,0)}4、把模板文件“材料清单.rpt”、“构件清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构建表.tpl”、“构件位置.tpl”、“抗萧钢构布置图图名.tpl”、“抗萧钢构构件表.tpl”、“抗萧钢构螺栓表.tpl”、“抗萧钢构栓钉表.tpl”、“抗萧钢构图名.tpl”、“图名2.tpl”5、把布局文件“抗萧布置图.lay”、“抗萧多构件图.lay”、“抗萧钢构梁图.lay”、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。

6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。

点击边框按钮，按下图内容设置，然后点应用和确认。

（注意：第6条必须在设置完后，在设置里运行保存默认值。

）7、点击属性菜单下的工程项目，填写一下内容。

点击用户定义属性，填写以下内容。

二、柱图纸布置设置。

1、打开下拉菜单属性中构件图纸，点击布置这一项，打开图纸尺寸栏按下图修改并应用。

打开比例栏，把自动设置比例改为否打开比例栏，如果在图纸中包含零件图，就把零件改为是。

XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹，下同）china_env.bat文件进行修改，在文件汇总添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。

（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER 15”这一句语句。

3、在系统文件中objects.inp文件中/*Project attributes*/行内容中添加attribute(“XMMC”,“项目名称”，string. “%s”,no,none,”0.0” ,”0.0”{value(””,0)}4、把模板文件“材料清单.rpt”、“构件清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构建表.tpl”、“构件位置.tpl”、“抗萧钢构布置图图名.tpl”、“抗萧钢构构件表.tpl”、“抗萧钢构螺栓表.tpl”、“抗萧钢构栓钉表.tpl”、“抗萧钢构图名.tpl”、“图名2.tpl”5、把布局文件“抗萧布置图.lay”、“抗萧多构件图.lay”、“抗萧钢构梁图.lay”、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。

6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。

点击边框按钮，按下图内容设置，然后点应用和确认。

（注意：第6条必须在设置完后，在设置里运行保存默认值。

）7、点击属性菜单下的工程项目，填写一下内容。

点击用户定义属性，填写以下内容。

二、柱图纸布置设置。

1、打开下拉菜单属性中构件图纸，点击布置这一项，打开图纸尺寸栏按下图修改并应用。

打开比例栏，把自动设置比例改为否打开比例栏，如果在图纸中包含零件图，就把零件改为是。
