管道井安装技术交底

管道安装检查井砌筑安全技术交底管道安装检查井砌筑是管道工程中非常重要的一个环节，其质量直接影响到管道安全运行和维护的效果。

为了确保检查井的砌筑安全，需要进行详细的技术交底，并采取适当的措施保障施工过程的安全。

首先，施工单位应严格按照设计图纸和相关标准规范进行施工，对检查井的型号、尺寸、材料等进行核对，确保其与设计要求一致。

同时，要对施工人员进行专业培训，熟悉检查井砌筑的施工工艺和要求，做到熟练操作、安全施工。

其次，在进行检查井砌筑之前，需要对施工现场进行仔细检查和清理，确保没有杂物和障碍物妨碍施工。

同时，要对使用的砖块、水泥等进行质量检验，杜绝使用劣质材料。

在搅拌混凝土时，要严格控制水灰比，保证混凝土的强度和稳定性。

在进行检查井砌筑时，施工人员必须戴好安全帽、防护鞋等个人防护装备，并严格按照现场安全操作规程进行施工。

在砌筑检查井的过程中，要注意控制砌筑高度和墙体厚度，保证检查井的结构牢固、坚实。

同时，要对砌筑过程进行定期检查和验收，确保合格，杜绝施工质量问题。

在检查井砌筑过程中，还要注意加强现场管理，确保施工人员的安全。

施工现场应设有合理的安全防护设施，如围挡、警示标志等，防止人员误入施工区域。

同时，要对施工人员进行安全教育和培训，加强施工安全意识，严禁违章操作和擅自改变施工程序。

在检查井砌筑完成后，应及时进行验收。

验收时，应对检查井的尺寸、平整度、墙体连接等进行检查，并进行强度试验，确保达到设计要求。

验收合格后，应进行记录和整理，形成相应的施工档案，为日后的维护和运行提供依据。

总之，管道安装检查井砌筑的安全技术交底是管道工程中非常重要的一环。

施工单位应熟悉相关标准规范和施工要求，严格按照设计图纸进行施工，加强现场管理，确保施工人员的安全，保证检查井的质量和安全性。

只有做到这些，才能保证管道工程的顺利运行和维护。

其次，在管道安装检查井砌筑过程中，还需要重点关注以下几个方面的安全技术要求。

1. 土建施工安全：在砌筑检查井之前，需要对现场进行土方开挖工程，施工单位应确保施工现场坚实、平整，并进行周边地质勘察，了解地下土层情况，避免因为土壤松软、坍塌而导致事故。

工程名称XXXXXXXXXXXXXX工程工程地址廊坊市广阳区分部名称排水工程分项名称管道安装施工单位XXXXXXXXXXXXXXXXXXXXXXX公司交底日期2024年月日鼓、接口掉角等缺陷，应修补并经验证合格后方可使用。

（具体基础厚度见下图）3.2.2、用经纬仪放出管道中心线，管道挂线安装，挂线位置与管中平齐距管外壁0.3—0.5m；3.2.3、在一般情况下插口插入方面应与水流方向一致，由低点向高点依次安装。

3.2.4、管节安装前应将管内外清扫干净，安装时应使管道中心及内底高程符合设计要求，稳管时必须采取措施防止管道发生滚动。

3.2.5、安装时，承口内工作面、插口外工作面应清洗干净；套在插口上的橡胶圈应平直、无扭曲，应正确就位；橡胶圈表面和承口工作面应涂刷无腐蚀性的润滑剂；安装后放松外力，管节回弹不得大于10mm,且橡胶圈应在承、插口工作面上。

3.2.6、由于管道承口为进水方向，管道安装从下游开始安装，朝上游连续铺设。

先将设计井段第一节管按检查井井位稳好，回填管道两侧砂基础，以提高此节管道稳定性，同时增大管道安装过程中的摩阻力。

事先在该节管管体上套好两根棉纱绳，留作以后管节撞口时用。

采用水准仪、经纬仪现场全过程对管到中心线和高程控制校核。

管道安装前挖工作坑，工作坑满足安装要求，且使双管身与砂垫层基础均匀接触。

四、季节性施工1）如遇雨天时，沟槽边坡进行防护，沟槽顶部设置截水沟，底部设集水井。

五、质量标准工程名称XXXXXXXXXXXXXX工程工程地址廊坊市广阳区分部名称排水工程分项名称管道安装施工单位XXXXXXXXXXXXXXXXXXXXXXX公司交底日期2024年月日5.1主控项目：5.1.1管道基础1）原状地基的承载力符合设计要求；检查方法：观察，检查地基处理强度或承载力检验报告、复合地基承载力检验报告。

2）砂石基础的压实度符合设计要求或本规范的规定；（压实度要求见下图）检查方法：检查砂石材料的质量保证资料、压实度试验报告。

室内给水管道安装技术交底四篇篇一：室内给水管道安装技术交底一、工程概况青海师大建筑面积㎡，分为两部分，一部份为十一层；另一部份为，其生活给水系统采用无缝钢管和镀锌钢管，生活热水系统采用铜管。

二、施工准备1、材料检验（1）镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、毛刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

管件及管件均应有出厂合格证。

（2）铜管检验合格，表面内壁均应光洁，不得有疵孔、裂纹等缺陷。

（3）水表的规格应符合设计要求并经自来水公司确认，热水系统选用符合温度要求的热水表。

表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。

（4）阀门的规格、型号应符合设计要求，热水系统阀门符合温度要求。

阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。

2、机具准备（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。

（2）工具：套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。

（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。

3、作业条件（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

（2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。

（3）立管安装宜在主体结构完成后进行。

每层均应有明确的标高线。

暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安装措施。

三、操作工艺见下图安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗2、安装准备认真熟悉图纸，根据施工方案决定的施工方法做好准备工作。

参看有关专业设计设备图和装修建筑图，核对各种管道和坐标、标高是否是交叉，管道排列所有空间是否合理。

有问题及明与设计和有关人员研究解决，办好变更洽商记录。

肥皂液，套上锁母及U型橡胶圈，插入到记号处为至。

5、为了使立管连接支管处移位最小，伸缩节应尽量设置在靠近水流汇合管处，为了控制管道的膨胀方向，两个伸缩节之间必须设置一个固定支架。

6、立管底部支托架应牢固，防止立管下坠。

7、全部立管与横管管段接口粘合完成管道要直，并测量顶板三通口中心是否符合要求。

8、接口处不得产生拱、塌、曲扭和歪斜现象，坡度保持一致，严禁管道倒坡。

发现歪扭及时调正。

9、排水管坡度要均匀, 干管留口较多各留口要正确,管端留口要做临时封堵。

10、排水管道的灌水试漏、通球和通水试验
（1）排水管道灌水试漏试验
管道灌水试漏采用球囊法；根据不同的卫生器具，确定灌水高度及水面位置；将胶囊由检查口慢慢放入预定深度；由检查口注水于管道中，直至符合规范要求水位为止。

如试验过程中发现有漏点存在，须处理漏点，直至试验合格为止。

灌水试验见下图：
灌水试验图
（2）管道通球试验
通球试验程序由上而下进行，以不堵为合格。

胶球从排水管立管顶端投入，并注入。

钢筋混凝土雨水管道安装技术交底技术交底单编号JD-002，名称为施工范围。

本文主要内容包括管线安装施工工艺流程、管沟开挖与回填、钢筋混凝土管管道敷设。

以下对每个部分进行详细说明。

1、管线安装施工工艺流程管线安装施工工艺流程包括测量放线、管沟开挖、管道安装、管道及井室基础浇筑、检查井砌筑以及管沟及井室回填夯实。

这些步骤需要按照顺序进行，确保施工质量。

2、管沟开挖与回填2.1、测量为确保施工精度，需要找到当地准确的永久性水准点，并将临时水准点设在稳固和僻静之处。

沿着管线的方向定出管道中心线和转角处检查井的中心点，确定堆土、堆料、运料、下管的区间或位置。

核对新排水管道末端和接旧有管道的底标高，核对设计坡度。

2.2、DN600/DN800钢筋混凝土排水管混凝土基础宽0.92/1.2米，管沟开挖深度均在2米以内，施工现场土质为硬塑的粉质粘土管沟放坡坡度拟定为1：0.33（坡顶无荷载）。

2.3、沟槽开挖在确定沟槽断面尺寸后，计算出沟槽上口撒出白灰线即可开挖。

沟槽开挖应连续进行，后续工序应及时跟上，尽快完成，防止时间过长，地面水、雨水、地下水进入沟槽。

雨季挖沟，若后续工序不能及时进行，应在基底出留100~200mm暂不挖，在下道工序开始前进行。

机械挖土应在基底处预留80~100mm厚由人工开挖。

在开挖过程中，测量人员必须及时进行高程控制，防止超挖。

若已超挖，则应分层夯填。

2.4、沟槽回填管沟回填时，以两侧相对同时下土，水平方向均匀地摊铺，用木棍夯实。

填至管半径以上，在两侧用木夯夯实，直填到管顶0.5m以上，并将该填土踩实，但要防止管道中心线的位移及管口受震而脱落，管顶0.5以上方可采用机械回填。

雨后填土要测定土壤含水量，如超过规定不可回填。

槽内有水则须排除后，符合规定方可回填。

3、钢筋混凝土管管道敷设3.1、管材检查对即将敷设，已摆放在沟边的管材应再次进行外观检查，防止在吊运过程中损坏的管材用于工程中。

其规格及质量必须符合设计要求。

2、管道基础2.1、对一般的土质，应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为100mm的中砂基础层.2.2、当地基土质较差时,可采用垫层不小于200mm的砂砾基础层，也可分两层铺设，下层用粒径为5—32mm的碎石，厚度100—150mm，上层铺中粒砂，厚度不小于50mm。

2.3、对软土地基，当地基承载力小于设计要求或由于施工降水等原因，地基原状土被扰动而影响地基承载能力时，必须先对地基进行加固处理，在达到规定的地基承载能力后，在铺设中粗砂基础层.2.4、基础应夯实紧密，表面平整。

管道基础的接口部位应予留凹槽以便接口操作,凹槽长度宜为0。

4-0。

6m，深度宜为0.05m-0。

1m，宽度宜为管材外径的1.1倍。

接口完成后，随即有相同材料填筑密实。

3、管道安装及连接3.1、待用的管材应按产品标准逐支进行质量检验，不符合标准不得使用，并应做好记号，另行处理。

3.2、管材现场应由人工搬运，搬运时应轻抬轻放.人工下管时,由地面人员将管材传递给沟槽内施工人员，严禁将管材由槽顶边滚入槽内。

管材应将插口顺水流方向,承口逆水流方向安装，安装应由下游往上游进行。

3。

3、接口前,应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。

3。

4、橡胶安装位置应在插口第二与第三波纹之间槽内，当采用两只密封圈时建议两密封圈之间隔一个波纹。

3。

5、接口作业时,应将承口和插口的内、外工作面用面纱清理干净，不得有泥土等杂物，并涂上润滑剂（首选硅油,一般用肥皂水即可）,插入方向为水流方向，然后立即将插口端的中心对准承口的中心对的中心轴线就位.插入前应根据插入深度作为位置识别,以便判断是否插入到位.3。

6、De300的聚乙烯管,由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板,然后用力将该管缓缓插入原管的承口至预定位置.3.7、为防接口合拢时已排设管道轴线位置移动,需采用稳管措施。

消防给水管道安装技术交底表号：RF06/5-04编号：（一）建立安全生产保证体系建立以项目经理为首，由现场经理、专业工长和各专业分包单位等人员组成的安全管理体系。

（二）强化安全生产制度1、严格执行安全生产技术交底制度。

根据安全措施要求和现场实际情况，专业工长应向班组长进行有针对性、切实可行的书面安全交底，再由班组长向施工人员进行安全交底，各级安全交底工作必须完成书面的签认手续。

2、坚持周一安全活动制度。

经理部每周一要组织全体工人进行安全生产教育，对上一周安全方面存在的问题进行总结分析，对本周的安全生产重点和注重事项作必要的交底，提高每个施工人员的安全防护意识，加强自身的安全防护。

3、对高处吊篮和大中小型机械设备的安装实行验收制度，凡不经验收的一律不得投入使用。

4、坚持班前检查制度。

专业工长必须督促和检查分承包方施工作业面和施工时的各项防护措施是否满足要求，对其检查并督促其按时完善。

5、坚持定期安全检查和安全隐患整改制度。

经理部应每周组织一次安全检查，对查出的隐患定时间、定措施、定人员进行整改，并做好记录。

6、实行安全生产否决制度。

任何操作人员对存在安全隐患和不安全因素的施工作业有权拒绝施工，专职安全管理人员对存在的不安全因素或隐患不及时整改者，可令其停工整顿。

7、持证上岗和事故报告制度。

特殊工种操作人员必须持证上岗，严禁无证操作。

现场一旦发现危及职工生命财产安全的险情，要立即停工，及时向上级汇报，以利及时采取措施排除险情。

（三）安全生产保证措施1、对安全生产设施进行必要的、合理的投入，重要的劳动保护用品（如安全帽、安全带、安全网）等必须购买定点厂家的认定合格产品。

2、在施工中，对薄弱的部位和环节，要确定安全管理的难点，分析其施工条件、特点、方法，预测安全防护的难点和事故隐患，确立管理点，制订预控措施。

3、对大中型机械设备从设备进场、检验、安装到日常操作要严加控制和管理，并定期复查，凡性能不符合安全生产要求的均不准使用，维修合格后方可继续使用。

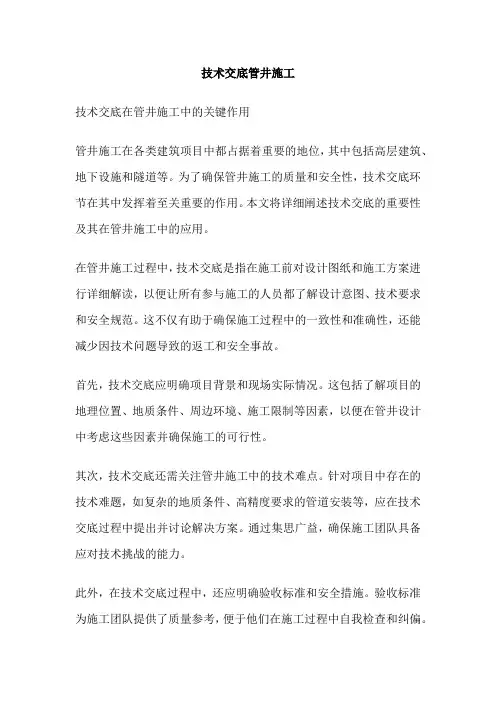

技术交底管井施工技术交底在管井施工中的关键作用管井施工在各类建筑项目中都占据着重要的地位，其中包括高层建筑、地下设施和隧道等。

为了确保管井施工的质量和安全性，技术交底环节在其中发挥着至关重要的作用。

本文将详细阐述技术交底的重要性及其在管井施工中的应用。

在管井施工过程中，技术交底是指在施工前对设计图纸和施工方案进行详细解读，以便让所有参与施工的人员都了解设计意图、技术要求和安全规范。

这不仅有助于确保施工过程中的一致性和准确性，还能减少因技术问题导致的返工和安全事故。

首先，技术交底应明确项目背景和现场实际情况。

这包括了解项目的地理位置、地质条件、周边环境、施工限制等因素，以便在管井设计中考虑这些因素并确保施工的可行性。

其次，技术交底还需关注管井施工中的技术难点。

针对项目中存在的技术难题，如复杂的地质条件、高精度要求的管道安装等，应在技术交底过程中提出并讨论解决方案。

通过集思广益，确保施工团队具备应对技术挑战的能力。

此外，在技术交底过程中，还应明确验收标准和安全措施。

验收标准为施工团队提供了质量参考，便于他们在施工过程中自我检查和纠偏。

安全措施则能确保施工人员在符合安全规范的环境中进行工作，降低安全风险。

管井施工的基本流程包括设计图纸解读、现场勘查、材料准备、施工、质量检查和验收等环节。

在每个环节中，技术交底都能发挥重要作用，确保施工过程的顺利进行。

首先，设计图纸解读是管井施工的关键步骤。

通过技术交底，设计师可以向施工团队详细介绍设计理念和具体技术要求，而施工人员则能提出疑问和反馈，确保对设计图纸的准确理解。

其次，现场勘查阶段，技术交底能确保施工团队充分了解现场实际情况，包括地质条件、周边环境等，从而为后续的施工方案制定提供有力依据。

在材料准备阶段，技术交底能确保所选用材料符合设计要求，从而提高管井的整体质量。

在施工过程中，技术交底能帮助施工人员更好地掌握施工技术要求和安全规范，进而提高施工效率和质量。

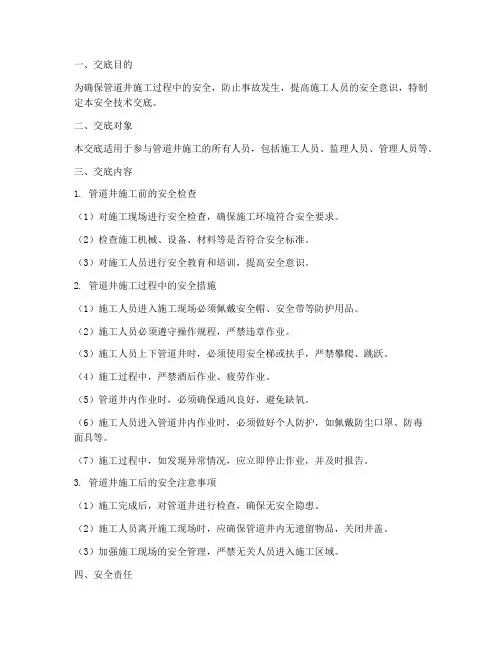

一、交底目的为确保管道井施工过程中的安全，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、交底对象本交底适用于参与管道井施工的所有人员，包括施工人员、监理人员、管理人员等。

三、交底内容1. 管道井施工前的安全检查（1）对施工现场进行安全检查，确保施工环境符合安全要求。

（2）检查施工机械、设备、材料等是否符合安全标准。

（3）对施工人员进行安全教育和培训，提高安全意识。

2. 管道井施工过程中的安全措施（1）施工人员进入施工现场必须佩戴安全帽、安全带等防护用品。

（2）施工人员必须遵守操作规程，严禁违章作业。

（3）施工人员上下管道井时，必须使用安全梯或扶手，严禁攀爬、跳跃。

（4）施工过程中，严禁酒后作业、疲劳作业。

（5）管道井内作业时，必须确保通风良好，避免缺氧。

（6）施工人员进入管道井内作业时，必须做好个人防护，如佩戴防尘口罩、防毒面具等。

（7）施工过程中，如发现异常情况，应立即停止作业，并及时报告。

3. 管道井施工后的安全注意事项（1）施工完成后，对管道井进行检查，确保无安全隐患。

（2）施工人员离开施工现场时，应确保管道井内无遗留物品，关闭井盖。

（3）加强施工现场的安全管理，严禁无关人员进入施工区域。

四、安全责任1. 施工单位应确保施工现场安全，为施工人员提供必要的安全防护设施。

2. 施工人员应严格遵守操作规程，提高安全意识，确保自身和他人的安全。

3. 监理人员应加强对施工现场的监督检查，确保施工安全。

五、交底时间本次安全技术交底时间为：____年____月____日。

六、交底人交底人：____（姓名）七、接受交底人接受交底人：____（姓名）八、备注1. 本安全技术交底为模板，具体内容应根据实际情况进行调整。

2. 施工过程中，如遇特殊情况，应立即停止作业，并及时报告。

3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

4. 施工现场应设立安全警示标志，提醒施工人员注意安全。
