房建测量流程及方法

房屋建筑测量施工方案范文（通用5篇）一、工程概况本工程为XX县环城西路公路(拓宽)，起讫里程K0+000——K3+624，全长3426km。

起点位于XX县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX县环城西路K0+000+426(拓宽)具体尺寸布置为：6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道，设计车速40km/n设计路宽为15.0m，主车道已修好。

二、施工测量技术措施1、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。

关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。

2、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。

它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。

定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。

路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。

关于中线复测和边线放样，应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。

二是护桩的设置。

道路中线桩护桩的设置，是路基施工的重要依据，但是在施工中这些桩又容易被破坏，所以在路基施工过程中经常要进行中线桩的恢复和测设工作。

第1篇一、工程概况本工程为一座高层住宅小区，占地面积约100亩，总建筑面积约30万平方米，包括12栋住宅楼、商业裙楼、地下车库等。

建筑层数24-32层，单层地下室车库和一些地面附属建筑。

施工过程中，测量工作应遵循“先控制后细部，从整体到局部”的程序，确保工程质量。

二、测量工作内容1. 施工前的准备（1）施工图审核：对施工图纸进行全面审查，确保图纸的准确性和完整性。

（2）测量定位依据点的交接与检测：对建设单位提供的基准点进行交接和检测，确保其准确性。

（3）测量方案编制与数据准备：根据工程特点，编制测量方案，准备测量数据。

（4）测量仪器和工具的检验校正：对测量仪器和工具进行检验和校正，确保其精度。

2. 施工过程中的测量工作（1）控制测量：在施工现场埋设若干个测量控制点，组成一个完全能满足平面放样、高程传递和沉降观测需要的施工专用控制网。

（2）面控制网：根据场地条件、建筑物平面形状、主要点线分布情况，建立场区施工测量坐标系，利用全站仪电子极坐标放样软件进行放样。

（3）细部测量：根据施工需要，对建筑物各部位进行测量，如轴线定位、标高控制、楼层放样等。

3. 施工结束后的测量工作（1）竣工测量：对建筑物进行竣工测量，确保施工质量。

（2）沉降观测：对建筑物进行沉降观测，了解其沉降情况。

三、测量工作要求1. 测量计算要依据正确，方法科学，严谨有序。

2. 测量工作应严格执行国家相关标准和规范。

3. 测量人员应具备一定的专业知识和实践经验。

4. 测量工作应与施工进度相协调，确保施工顺利进行。

5. 测量成果应准确、完整，便于查阅和存档。

总之，房建施工组织测量工程是建筑工程施工过程中的重要环节，对施工质量、进度和安全具有重大影响。

因此，必须高度重视测量工作，确保工程顺利进行。

第2篇一、概述房建施工组织测量工程是建筑工程施工的重要组成部分，其目的是为施工提供准确的测量数据和定位依据，确保工程质量。

本文将针对房建施工组织测量工程进行详细阐述。

房建测量方案1 施工测量的准备工作：（１）了解工程的总体布局、定位及标高情况。

（２）对图纸进行校核。

（３）确定放线精度。

（４）测量设备、仪器确保在有效期内。

2 建筑定位放线：（１）建筑物平面控制网的测设：建筑物平面控制网的定位依据建筑为原有建筑物，其中新建教学楼南墙外皮距物理楼北墙外皮16.95m ，新建教学楼西墙与物理楼西墙平齐。

１）平面控制网的精度要求：根据建筑的结构和使用特点，布网精度为二级，测角中误差为 ±12"，边长相对误差为 1/15000。

２）距离丈量方法：距离丈量采用I 级钢尺，丈量时必须使用弹簧秤，并进行往返测量。

并考虑尺长、温度、倾斜、拉力等各项改正数。

具体公式为：（考虑采用标准拉力，则拉力改正数不计）式中：L---丈量时钢尺读数 t0---鉴定时标准温度 L0---实际距离 a---钢尺线膨胀系数 L 实---钢尺实际长度 t---测量时实际温度 L 明--钢尺名义长度 h---两端高差 ３）角度测设方法：如图1-1所示： 根据已知的起始方向，测设角度α：用正倒镜法测出∠AOB1后，用经纬仪精确测设出∠AOB1=α1，α1与α的差为β，过B1点作OB1，并量取距离。

（２）建筑物高程控制网测设：高程引入采用原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建200实明实0拉高误长02L h )L t α(t L L L L ΔL ΔL ΔL ΔL L L +----=----=mmL 12±筑物的高程控制网，控制网的测量采用附和测法。

闭合差的要求： L：为附和线路长度。

（３）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度同平面控制网。

3 基础开挖和基础施工放线：（1）基础开挖放线1）根据轴线控制点，按图纸尺寸撒出基槽开挖上下口控制线，基槽上口控制线允许偏差为+50mm、-20mm，基槽下口控制线允许误差为±10mm。

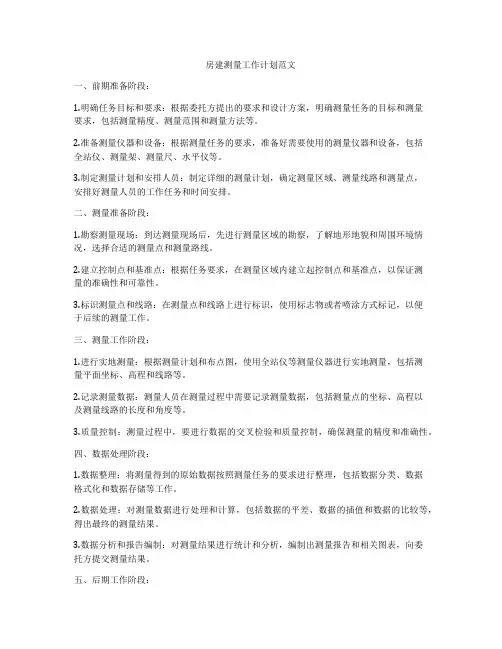

房建测量工作计划范文一、前期准备阶段：1.明确任务目标和要求：根据委托方提出的要求和设计方案，明确测量任务的目标和测量要求，包括测量精度、测量范围和测量方法等。

2.准备测量仪器和设备：根据测量任务的要求，准备好需要使用的测量仪器和设备，包括全站仪、测量架、测量尺、水平仪等。

3.制定测量计划和安排人员：制定详细的测量计划，确定测量区域、测量线路和测量点，安排好测量人员的工作任务和时间安排。

二、测量准备阶段：1.勘察测量现场：到达测量现场后，先进行测量区域的勘察，了解地形地貌和周围环境情况，选择合适的测量点和测量路线。

2.建立控制点和基准点：根据任务要求，在测量区域内建立起控制点和基准点，以保证测量的准确性和可靠性。

3.标识测量点和线路：在测量点和线路上进行标识，使用标志物或者喷涂方式标记，以便于后续的测量工作。

三、测量工作阶段：1.进行实地测量：根据测量计划和布点图，使用全站仪等测量仪器进行实地测量，包括测量平面坐标、高程和线路等。

2.记录测量数据：测量人员在测量过程中需要记录测量数据，包括测量点的坐标、高程以及测量线路的长度和角度等。

3.质量控制：测量过程中，要进行数据的交叉检验和质量控制，确保测量的精度和准确性。

四、数据处理阶段：1.数据整理：将测量得到的原始数据按照测量任务的要求进行整理，包括数据分类、数据格式化和数据存储等工作。

2.数据处理：对测量数据进行处理和计算，包括数据的平差、数据的插值和数据的比较等，得出最终的测量结果。

3.数据分析和报告编制：对测量结果进行统计和分析，编制出测量报告和相关图表，向委托方提交测量结果。

五、后期工作阶段：1.成果交付：将测量结果和报告展示给委托方，同时向其解释测量过程中遇到的问题和存在的不确定性，并提出合理的处理建议。

2.数据保存和备份：对测量过程中产生的所有数据进行保存和备份，确保数据的安全性和可用性。

3.施工跟踪和监督：根据测量结果，对施工过程进行跟踪和监督，检查施工质量和进度，及时发现和解决问题。

房建工程测量管理制度一、总则为规范房建工程测量管理，确保工程质量和进度达到预期目标，特制定本测量管理制度。

本制度适用于所有房建工程中的测量工作，旨在保证测量工作的准确性和及时性，提高工程效率和质量。

二、测量管理组织机构1. 测量管理组织机构应明确责任分工，确保各岗位职责清晰。

主要组织结构包括：(1) 测量部门：负责统筹协调、监督检查工程测量工作，并参与工程技术管理。

(2) 测量负责人：负责整个测量工作的协调安排、技术指导和质量监督。

(3) 测量人员：根据具体测量任务负责实施测量工作。

2. 测量管理组织机构应建立定期汇报和评估机制，及时发现和解决工作中存在的问题。

三、测量管理制度1. 测量管理制度应明确测量工作的责任人和流程。

2. 测量管理应按照国家有关建筑工程测量规范执行，确保测量数据准确可靠。

3. 测量管理应加强与设计、施工单位的沟通协调，提高信息共享和工作效率。

4. 测量管理应建立完善的档案管理制度，做好测量数据的保存和备份工作，确保数据的完整性和安全性。

四、测量工作程序1. 测量前，应与设计单位、施工单位进行沟通，了解工程要求和进度安排。

2. 测量过程中，应根据设计要求和施工实际情况进行测量，确保测量数据的准确性和可靠性。

3. 测量完成后，应及时整理数据，编制测量报告并提交给相关单位。

4. 测量报告应包括工程测量数据、测量过程中的问题和解决方案等内容，确保工程质量和进度的有效控制。

五、测量设施和工具管理1. 测量设施和工具应定期检查、保养和维护，确保设施和工具的正常使用。

2. 测量设施和工具应按规定使用和存放，避免损坏和丢失。

3. 测量设施和工具应定期清点并登记，确保设施和工具的完整性和安全性。

六、测量管理的监督和评估1. 测量管理应建立定期检查和评估制度，对测量工作进行监督和检查。

2. 测量工作评估应包括测量数据的准确性和有效性，测量工作的及时性和规范性等内容。

3. 对于测量工作中存在的问题，应及时整改并制定改进措施，确保工程质量和进度的顺利进行。

目录1编制依据 (1)2工程概况 (1)3施工部署 (2)3.1施测程序 (2)3.2施工测量组织工作 (2)4施工测量的基本要求 (2)4.1施测原则 (2)4.2准备工作 (3)4.3测量的基本要求 (4)5工程定位与控制网测设 (4)5.1工程定位 (4)5.2平面控制网测设 (4)5.3高程控制网的布设 (5)6基础测量 (7)6.1基础平面轴线投测方法 (7)6.2士0.000以下部分标高控制 (8)7主体结构施工测量 (9)7.1平面控制网的测设 (9)7.2激光经纬仪选型 (10)7.3基准线竖向投测方法及技术要求 (10)7.4标高竖向传递 (11)8工程重点部位的测量控制方法 (12)8.1建筑物大角铅直度的控制 (12)8.2墙、柱施工精度测量控制方法 (12)8.3门、窗洞口测量控制方法 (13)8.4电梯井施工测量控制方法 (13)9质量保证措施 (13)10施测安全及仪器管理 (14)1编制依据1.1由北京市中天建中设计有限公司设计的《创业者家园A区5#住宅楼施工图纸》1.2《创业者家园A区5#楼施工组织设计》1.3北京市测绘设计研究院第四分院提供的《测量成果报告书》1.4土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:《工程测量规范》（GB50026-93）《建筑施工测量手册》2工程概况2.1本工程位于西二旗东北旺北路南侧，建筑面积10636.0m2，地下面积1047.0mm2；地上十层，地下一层，东西长88.40m，南北进深12.6m，檐口高度29.2m，层高2.8m，墙厚200cm。

地下室设有消防水池，人防区和非人防区，风机房、四个集水坑。

2.2 ±0.000m相当于绝对标高46.10m，室内外高差为0.60m；建筑楼面标高与结构楼面标高相差0.07m，建筑做法为70mm厚。

2.3全现浇钢筋混凝土墙、板结构形式，外墙外侧粘贴40mm厚聚苯板保温;在一层至二层外墙外侧镶贴面砖，以上部位为装饰涂料。

房建工程监测实施方案一、总则为了保障房建工程质量，确保工程安全、可靠、高效完成，必须对房建工程实施全过程全方位的监测。

为此，制定本方案，旨在规范房建工程监测实施流程，确保监测工作的科学性、准确性和有效性。

二、监测范围本方案适用于各类房建工程施工过程中的监测工作，包括但不限于土地平整、基础施工、主体结构、装饰装修等各个阶段。

三、监测内容1.土地平整阶段：对土地平整的坡度、平整度、排水情况等进行监测，确保土地平整符合设计要求。

2.基础施工阶段：对地基基础与结构的承载力、变形和沉降进行监测，确保地基基础施工质量符合设计要求。

3.主体结构阶段：对主体结构的施工过程中的质量进行监测，包括混凝土浇筑质量、拆模验收、钢筋焊接连接质量等。

4.装饰装修阶段：对装饰装修施工过程进行监测，包括材料质量、施工工艺、装饰效果等。

四、监测方法1.采用现场检测方法：通过现场实测、检测仪器测量等手段，对工程施工过程中的各个环节进行检测。

2.委托第三方机构检测：对一些关键环节，如地基基础承载力、主体结构抗震性能等，可以委托专业检测机构进行检测。

3.定期检测和不定期检测相结合：对一些关键工程节点可以定期进行监测，对一些突发事件也可进行不定期检测。

五、监测机构1.监测单位的选择：监测单位应具备合法的资质、专业的技术实力和一定的监测经验。

2.监测人员的要求：监测人员应具有相关专业知识和实践经验，能够熟练掌握监测仪器的使用和数据分析。

3.监测设备的配置：监测单位应配备一定数量和种类的监测仪器和设备，以满足工程监测的需要。

六、监测报告监测单位在完成监测工作后，应及时提交监测报告，并在报告中准确记录监测结果，对工程质量提出合理化建议。

七、监测责任1.建设单位的责任：建设单位应组织监测工作，保证监测的全面性和及时性。

2.监理单位的责任：监理单位应配合监测单位开展工作，对监测结果进行评估和监督。

3.监测单位的责任：监测单位应严格按照监测方案开展工作，确保监测结果的准确性和可信度。

★房屋工程施工放线方法★土建/房屋工程施工放线是从建筑物定位开始的,一直到主体工程封顶都离不开施工放线。

大致分三个阶段：建筑物定位(放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队）及施工单位的测量人员(专业的)，根据建筑规划定位图进行定位,最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪"或“比较高级的经纬仪".二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）,最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪"。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

小工程可能没有测量员,就是施工员放线.注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等,每层如此，直至主体封顶.我有20多年的施工经验,由于时间关系说的不是很细(放线有很多技巧），希望对你有所帮助.施工放线有多种方法,条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记,在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线,用钢尺量测标高，这样就可以到主体封顶.这种方法是最简单实用的. 说白了就是把图纸上的形状按1:1的比例投放到地面上但要学会看图纸，学会必要的仪器操作.线工是个综合性很强的工种，不仅要掌握各种仪器的操作,而且得能识图，并且能快速地记忆数值,要求精确的操作等等。
