计算机网络实验之路由器端口的基本配置

一认识设备端口及连接二修改路由器的名称及密码操作基本命令实验一认识设备端口及连接实验目的：熟悉各种网络设备接口及连接实验要求：1.观察各种设备接口及连接实验过程:1.观察局域网接口(1）AUI端口AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。

路由器可通过粗同轴电缆收发器实现与10Base—5网络的连接。

但更多的则是借助于外接的收发转发器(AUI-to—RJ-45），实现与10Base-T以太网络的连接.当然,也可借助于其他类型的收发转发器实现与细同轴电缆（10Base—2）或光缆（10Base—F)的连接.（2)RJ-45端口RJ—45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。

因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ—45端口两类。

其中,10Base—T网的RJ—45 端口在路由器中通常是标识为“ETH",而100Base—TX 网的RJ-45端口则通常标识为“10/100bTX”。

如图2所示为10Base—T 网RJ—45端口，而图3所示的为10/100Base-TX网RJ—45端口。

其实这两种RJ-45端口仅就端口本身而言是完全一样的，但端口中对应的网络电路结构是不同的，所以也不能随便接。

（3）SC端口SC端口也就是我们常说的光纤端口，它是用于与光纤的连接.光纤端口通常是不直接用光纤连接至工作站，而是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。

这种端口一般在高档路由器才具有,都以“100b FX”标注，如图4所示.2.观察广域网接口（1）RJ—45端口利用RJ—45端口也可以建立广域网与局域网VLAN（虚拟局域网）之间，以及与远程网络或Internet的连接。

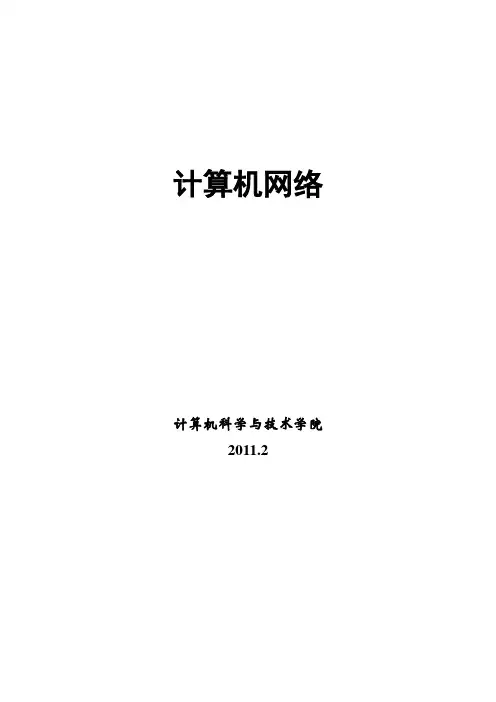

计算机网络计算机科学与技术学院2011.2注意事项1.实验报告封面及报告纸请自行领取。

2.实验报告封面及报告纸的各项内容务必填全。

3.一次上机实验一张报告纸(4次上机共4张)。

4.实验报告上的各栏目严格按本指导书填写。

5.实验室计算机有多个操作系统，启动时选择第1个：Windows XP。

实验室相关说明一、关于网络设备1.计算机学院网络实验室采用锐捷网络设备，该种设备的所有命令均与思科相同。

因此掌握了锐捷的命令也就掌握了思科的命令。

2.实验室的每个机柜内有4台交换机(型号分别为S2126、S3762)、4台路由器(型号分别为R1762、R2632)与一台实验控制器(位于机柜最上方)。

每一实验桌有8台计算机，每一实验桌均对应一个机柜。

实验室还设置一台服务器，为方便实验管理，用户在配置交换机与路由器的时候，并不是直接连接到交换机与路由器，而是通过服务器与实验控制器操作交换机与路由器。

但是操作界面与直接连接到交换机与路由器是相同的。

二、关于实验方法1.每台计算机有两个网卡，下面的网卡(命名为“本地连接”)与服务器、实验控制器连在一起形成一个局域网，用于配置交换机与路由器。

上面的网卡(命名为“测试连接”)连至机柜内，配置完毕后可以将线连至设备上查看配置结果。

因此在配置时要启用“本地连接”，禁用“测试连接”，在查看配置结果时要先设置好测试连接的IP地址，再启用“测试连接”，并禁用“本地连接”。

“本地连接”和“测试连接”一定不要同时启用。

2.为通过服务器与实验控制器配置交换机与路由器，要利用浏览器打开服务器Web页面(已设为浏览器的默认主页)，输入用户名与口令登录。

单击页面上部的“教学实验”，再单击左侧的“暂无拓扑图”，再选中右侧的“实验台”单选钮，单击“确定”。

此时右侧将列出机柜内的所有设备，欲配置设备，需选“申请”，然后再“登录”。

3.登录时将打开超级终端或telnet窗口，此时要输入与刚才输入的相同的用户名与口令，即可连接到设备使用命令进行配置。

计算机网络实验四_路由器的配置在当今数字化的时代，计算机网络成为了信息传递和资源共享的重要基础设施。

而路由器作为网络中的关键设备，其正确配置对于保障网络的高效运行和数据的安全传输起着至关重要的作用。

在本次计算机网络实验四中，我们将深入探究路由器的配置过程及相关原理。

路由器是一种连接多个网络或网段的网络设备，它能将不同网络之间的数据进行转发，并根据设定的规则选择最佳的路径。

要实现这一功能，我们需要对路由器进行一系列的配置操作。

首先，准备工作必不可少。

在开始配置之前，我们需要确保拥有以下物品：一台路由器设备、用于连接路由器的网线、一台配置终端（可以是计算机）以及相关的配置软件（如 SecureCRT 等）。

接下来，我们通过网线将配置终端与路由器的控制台端口（Console 口）连接起来。

打开配置软件，设置好相应的参数，如波特率、数据位、停止位等，以便能够与路由器进行通信。

登录到路由器后，我们首先要进入特权模式。

在特权模式下，我们拥有更高的权限来进行各种配置操作。

输入“enable”命令，然后输入特权密码（如果设置了的话），即可进入特权模式。

进入特权模式后，接下来就是配置路由器的基本参数。

其中，最重要的是为路由器设置主机名。

一个清晰易记的主机名有助于我们在管理多个路由器时进行区分。

通过“hostname 路由器名称”命令，我们可以为路由器赋予一个独特的名称。

然后是设置路由器的密码。

为了保证路由器的安全性，我们需要设置登录密码。

可以分别设置控制台密码、特权密码和虚拟终端密码。

控制台密码用于通过控制台端口登录时的验证，虚拟终端密码用于通过 Telnet 方式远程登录时的验证。

在网络配置方面，我们需要为路由器的接口分配 IP 地址。

路由器的接口通常分为局域网接口（LAN 口）和广域网接口（WAN 口）。

对于 LAN 口，我们要根据所在网络的网段为其分配一个合适的 IP 地址，并设置子网掩码。

对于 WAN 口，如果是通过静态 IP 方式接入互联网，则需要手动设置运营商提供的 IP 地址、子网掩码、网关和 DNS 服务器地址；如果是通过动态 IP 方式接入（如常见的家庭宽带），则可以让路由器自动获取这些参数。

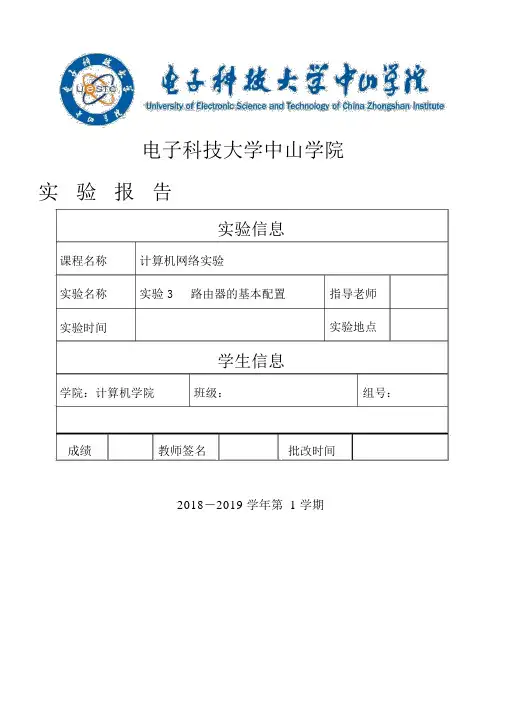

电子科技大学中山学院实验报告实验信息课程名称实验名称实验时间计算机网络实验实验 3路由器的基本配置指导老师实验地点学生信息学院：计算机学院班级：组号：成绩教师签名批改时间2018－2019 学年第 1 学期报告内容1、实验目的（1）掌握路由器网络操作系统的基本操作（2）掌握路由器登录的几种模式（3）掌握路由器的几种基本配置模式（4）掌握路由器接口 IP 地址的配置2、实验环境实验分组进行。

每人一台装有Packet Tracer软件的PC，每组两台交换机、一台路由器及相关线缆。

实验拓扑图如下所示：3、实验内容（1）标注实验拓扑图中的 PC和路由器接口的 IP 地址。

答：（2）记录在超级终端管理配置路由器的过程。

（截图并说明）答：enable ( 进入特权模式 )conf t (进入全局配置模式)hostname R1 (R1为新设置的路由器名称)1exit exit进入全局配置模式【在 PC0超级终端配置路由f0/0接口】int f0/0 (进入 f0/0端口配置模式 )ip address 192.168.1.11255.255.255.0 (设置 f0/0端口 ip 地址和掩码 )no shutdown (激活端口 )【在 Laptop1超级终端配置路由 f0/1接口】int f0/1 (进入 f0/1端口配置模式 )ip address 10.1.1.10 255.0.0.0 (设置 f0/1端口 ip 地址和掩码 )no shutdown (激活端口 )（3）记录使用Ping 命令来测试两个网段是否已经连通。

（截图）答：（4）记录主机 telnet 登录路由器的过程（截图）。

答：（5）总结实验中容易出现的错误。

答：容易忽略电脑跨局域网访问对方电脑时需要设置路由器网关才能连通24、思考题（ 1）路由器最基本的功能是什么？答： 1）数据通道功能。

数据通道功能包括转发决定、转发以及输出数据链路调度等，一般由硬件来完成；2）控制功能。

计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令；
2、理解网络地址规划的原则及方法。

二、实验所用仪器（或实验环境）
路由器1台，交换机2台，PC机至少4台，RJ45双绞线。

Console控制电缆。

本次使用cisco packet tracer进行仿真。

三、实验基本原理及步骤（或方案设计及理论计算）
1、直连路由：用2个交换机组建两个LAN,用路由器将两个LAN连接；
2、基于三层交换机的VLAN间路由：用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。

3、单臂路由：用1个二层交换机组建两个LAN,用路由器将两个LAN连接；(选作，有些设备不支持)
4、规划设置PC机的IP地址和掩码。

四、实验数据记录（或仿真及软件设计）
实验一
实验二
实验三
五、实验结果分析及回答问题（或测试环境及测试结果）实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令；对于LAN和VLAN有了更深的理解和认识。

路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接，熟悉路由器的基本操作命令，并掌握组网的基本技术。

二、实验设备路由器两台（华为），V.35电缆一对，集线器两台，学生实验主机。

三、实验内容和要求给定3个C类网络地址：192.168.1.0，192.168.2.0，192.168.3.0。

1．请按下面的网络图作出网络规划。

并写出路由器的端口地址和各节点网络地址。

2．配置静态路由，使R1和R2两边的机器能够互相连通。

3．配置动态路由RIP和OSPF，使R1和R2两边的机器能够互相连通。

四、实验步骤1.进行端口配置路由器R1：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置：A：ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B：ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C：ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置：A：ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B：ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C：ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1：[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2：[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置：路由器R1：[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2：[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置：路由器R1：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单，而且有比较完善的参考资料可以查阅，真正做起来本应该没有难度，但是还是出现了不少问题，可能是在模拟器上做和真机上做有些差异吧。

双实验平台的路由实验设计双实验平台的路由实验设计实验一路由器基本配置实验实验二路由器的密码恢复实验实验三路由器的IOS恢复实验实验四路由器通信基础实验实验五静态路由的配置实验实验六RIP路由协议实验实验七OSPF路由协议实验实验八PPP协议实验实验九ACL配置实验实验十NAT配置实验实验十一DHCP配置实验实验十二Packet Tracer综合实验实验一路由器基本配置实验1.1实验目标：通过本实验，我们应该掌握：●通过Console口配置路由器●通过telnet配置设备●基本配置命令1.2 设备要求●路由器一台●PC机一台●网线一根●Console线一根1.3实验环境搭建图1-1实验基本拓扑1.4命令参考1.5 检测PC与路由器的连通性使用ping命令检测，能否ping通路由器；并在PC上运行telnet应用程序登录路由器。

如果没有成功，请检查配置文档实验二路由器的密码恢复实验2.1实验目标：通过本实验，我们应该掌握：●路由器的密码恢复●路由器重置2.2 设备要求●路由器一台●PC机一台●Console线一根2.3实验环境搭建图2-1 实验基本拓扑2.4命令参考真机平台第一步：当我们用console线连接MSR路由器控制时同样需要密码，而这个密码也被遗忘了。

第二步：这时我们可以将MSR路由器的电源关闭，然后在CONSOLE线连接正常的情况下重新启动MSR路由器。

第三步：注意观察终端连接中显示的信息，当出现“press CTRL+B to enter extended boot menu”时我们迅速按下CTRL和B键，这样将进入扩展启动选项。

第四步：在扩展启动选项中有九个选项提供给我们选择，依次是启动CF卡中的系统，进入串口子菜单，进入以太口子菜单，文件控制，修改bootrom的密码，忽略加载系统config文件启动，清空super超级密码，设备操作以及重新启动。

要注意的是清空super超级密码并不是我们要选择的，他只适用于基于密码的验证而不是基于用户名和密码两者验证的方式。

实验八——路由器基本配置一、实验目的掌握对路由器进行基本配置的方法二、实验预习内容1.路由器有哪两种管理方式？答：（1）带外管理：通过交换机端口Console管理交换机属于带外管理。

（2）带内管理：通过远程Telnet，拨号连接等方式属于带内管理。

2.路由器配置的命令行有哪几种操作模式答：（1）router.>用户模式：是进入交换机后得到的第一个模式，在该模式下可以查看交换机的软件硬件版本信息，并进行简单的配置（2）router.#特权模式：由户模式进入的下一级模式，在该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息。

（3）router.（cofig)#全局配置模式：属于特权模式的下一级模式，在该模式下可以对交换机的全局参数（主机名，登陆信息等）(4) router.（cofig-if）#端口配置模式：可以对端口的速率工作方式进行配置管理。

3.为路由器端口配置IP地址的命令格式是什么？答：1.进入特权模式：enable（en）.2.进入全局配置模式configure terminal(conf t)3进入端口配置模式interface fastethernet 0/1 (int fa 0/1)4.返回上一级命令模式：exit。

5.直接返回到特权模式：end4.如何用命令开启路由器端口？答：在路由器配置窗口中选择fastethernet 0/0端口，点击开启5、如何设置路由器可远程登录？答：在用户模式下，先后输入en、000和conf t,进入全局配置模式。

输入line vty 0 4.按回车键，设置5各终端可以进行远程登录。

三、实验内容某公司进入一批路由器，以网络管理员身份对路由器进行配置。

然后设置网络管理员在远端时可以通过远程登录方式登录路由器进行配置。

（1）设置路由器名称为Myrouter;（2）设置进入特权模式密码为000;（3）设置五个终端可以远程访问；（4）设置远程登录密码为aaa；（5）在终端上进行远程登录；（6）查看配置信息；四、实验步骤1.打开Cisco Packet Tracer软件，添加一个路由器和两个终端。

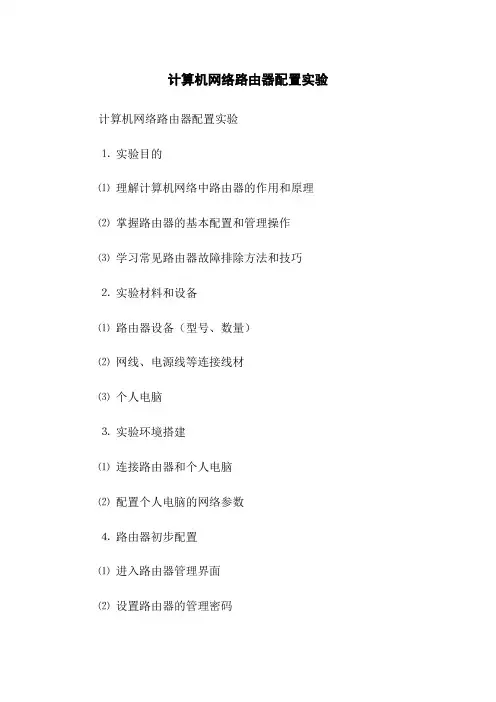

计算机网络路由器配置实验计算机网络路由器配置实验
⒈实验目的
⑴理解计算机网络中路由器的作用和原理
⑵掌握路由器的基本配置和管理操作
⑶学习常见路由器故障排除方法和技巧
⒉实验材料和设备
⑴路由器设备（型号、数量）
⑵网线、电源线等连接线材
⑶个人电脑
⒊实验环境搭建
⑴连接路由器和个人电脑
⑵配置个人电脑的网络参数
⒋路由器初步配置
⑴进入路由器管理界面
⑵设置路由器的管理密码
⑶检查和修改路由器的默认网络参数⒌路由器网络配置
⑴静态路由配置
⑵动态路由配置
⑶ VLAN配置
⑷ NAT配置
⑸ VPN配置
⒍路由器安全配置
⑴密码设置
⑵访问控制列表（ACL）配置
⑶防火墙配置
⑷无线网络安全配置
⒎路由器故障排除
⑴常见故障现象分析
⑵路由器日志查看方法
⑶路由器故障排查流程
⑷使用网络调试工具分析和定位故障
⒏实验总结
⑴通过本实验，我深入了解了计算机网络中路由器的配置和管理
⑵我成功完成了各种路由器配置任务，并实际验证了配置的有效性
⑶通过故障排除实验，我学会了快速、准确地定位和解决网络故障
附件：
法律名词及注释：
⒈知识产权（Intellectual Property Rights，简称IPR）：指法律保护的包括专利、商标、版权和商业秘密等在内的人们在创造和生产中所产生的财产权益。

⒉隐私保护（Privacy Protection）：指保护个人信息免受非法和滥用的行为侵害的活动和措施。

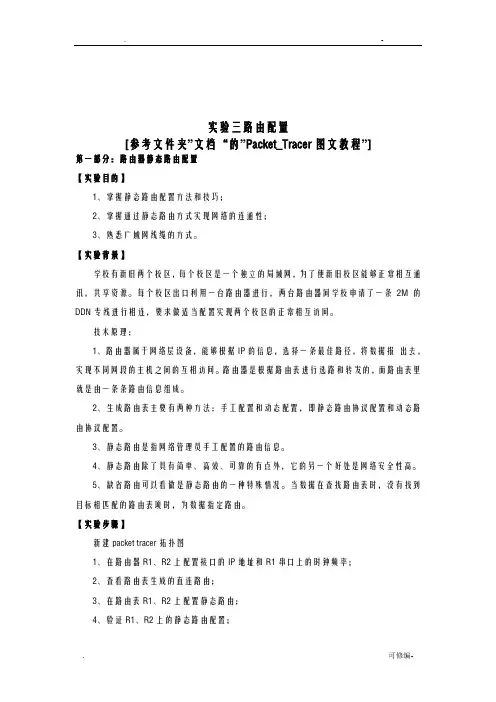

实验三路由配置[参考文件夹”文档“的”Packet_Tracer图文教程”]第一部分：路由器静态路由配置【实验目的】1、掌握静态路由配置方法和技巧；2、掌握通过静态路由方式实现网络的连通性；3、熟悉广域网线缆的方式。

【实验背景】学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。

每个校区出口利用一台路由器进行，两台路由器间学校申请了一条2M的DDN专线进行相连，要求做适当配置实现两个校区的正常相互访问。

技术原理：1、路由器属于网络层设备，能够根据IP的信息，选择一条最佳路径，将数据报出去，实现不同网段的主机之间的互相访问。

路由器是根据路由表进行选路和转发的，而路由表里就是由一条条路由信息组成。

2、生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。

3、静态路由是指网络管理员手工配置的路由信息。

4、静态路由除了具有简单、高效、可靠的有点外，它的另一个好处是网络安全性高。

5、缺省路由可以看做是静态路由的一种特殊情况。

当数据在查找路由表时，没有找到目标相匹配的路由表项时，为数据指定路由。

【实验步骤】新建packet tracer拓扑图1、在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；2、查看路由表生成的直连路由；3、在路由表R1、R2上配置静态路由；4、验证R1、R2上的静态路由配置；5、将PC1、PC2主机默认网关分别设置为路由器接口fa1/01的IP地址；6、PC1、PC2主机之间可以相互通信。

【实验设备】PC 2台；Router-PT可扩展路由2台（Switch_2811无V.35线接口）；Switch_2960 2台；DCE串口线；直连线；交叉线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.2.2Submask：255.255.255.0Gateway：192.168.2.1R1enconfthostname R1int fa 1/0no shutip address 192.168.1.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.1 255.255.255.0clock rate 64000（必须配置时钟才可通信）endR2enconfthostname R2int fa 1/0no shutip address 192.168.2.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.2 255.255.255.0no shutendR1enconftip route 192.168.2.0 255.255.255.0 192.168.3.2endshow ip routeR2enconftip route 192.168.1.0 255.255.255.0 192.168.3.1endshow ip route第二部分：路由器RIP动态路由配置【实验目的】1、掌握RIP协议的配置方法；2、掌握查看通过动态路由协议RIP学习产生的路由；3、熟悉广域网线缆的方式。

实验五路由器配置与管理实验一、实验目的（1）熟悉路由器开机界面；（2）掌握Quidway R系列中低端交换机几种常用配置方法；（3）掌握Quidway R系列中低端交换机基本配置命令。

二、实验环境Quidway R系列路由器、标准Console配置线、双绞线、PC。

三、实验内容1、预备知识（1）R2811路由器规格说明（2）Quidway R2811结构硬件组成：CPU(处理器）RAM(存储正在运行的配置文件)FLASH（负责保存OS的映像和路由器的微码）NVRAM（保存配置件）ROM（加载OS）接口（完成路由器与其它设备的数据交换）软件结构：BOOT ROM：主要功能是路由器加电后完成有关初始化工作，并向内存中加入操作系统代码。

VRP（Versatile Routing Platform，通用路由平台）：华为路由器上运行的软件平台。

2、配置环境搭建（1）进入路由器配置视图可以使用两种方式进入交换机配置视图：方式(I)：使用console口配置Console口配置是交换机最基本、最直接的配置方式。

当交换机第一次被配置时，Console口配置成为配置的唯一手段。

因为其他配置方式都必须预先在交换机上进行一些初始化配置。

Console口配置连接较为简单，只需要用专用配置电缆将配置用主机通信串口和交换机的Console口连接起来即可。

配置时使用Windows操作系统附带的超级终端软件进行命令配置，其具体操作步骤如下：(1)首先启动超级终端，点击windows的开始→程序→附件→通讯→超级终端，启动超级终端；(2)根据提示输入连接描述名称（如：router）后确定，在选择连接时使用COM1后单击“确定”按钮将弹出如图２所示的端口属性设置窗口，并按照如下参数设定串口属性后单击“确定”按钮。

此时，我们已经成功完成超级终端的启动。

如果您已经将线缆按照要求连接好，并且交换机已经启动，此时按Enter键，将进入路由器视图标识符：[Qudiway]方式(II)：使用Telnet方式进入配置视图使用Telnet的准备：将本地PC上的以太网卡接口通过交换机与路由器的以太网口相连接（也可以利用交叉线直接将路由器和PC以太口连接），以Console方式配置Telnet用户和口令。

实训1-路由器连接与配置路由器连接与配置是计算机网络中的重要环节之一，下面将介绍实训1中的具体操作步骤。

1. 准备工作在开始路由器连接与配置之前，需要做以下准备工作：- 确保已正确接通电源，并连接好所需的网络线缆。

- 确定路由器的默认管理IP地址和登录用户名、密码，以便后续配置使用。

2. 连接路由器按照以下步骤连接路由器：1. 将一端的网络线缆连接到路由器的WAN口（宽带接口）。

2. 将另一端的网络线缆连接到宽带提供商提供的设备（如光猫）的LAN口（局域网接口）。

3. 配置路由器按照以下步骤配置路由器：1. 打开一个浏览器，输入路由器的默认管理IP地址，并按回车键进入登录页面。

2. 输入正确的登录用户名和密码，点击登录按钮进行登录。

3. 进入路由器的管理界面后，根据需要进行相应的配置操作，如修改网络名称（SSID）、设置无线密码、配置端口转发、配置静态IP等。

根据实际情况，参考路由器的说明文档进行操作。

4. 配置完成后，点击保存或应用按钮，使配置生效。

5. 测试网络连接是否正常，确保能够访问互联网。

注意事项在进行路由器连接与配置时，应注意以下事项：- 确认网络线缆连接正确，避免插错接口。

- 输入正确的路由器管理IP地址、用户名和密码，以免登录失败。

- 在进行配置操作时，确认每一步的配置信息准确无误。

- 路由器连接与配置过程中，务必遵循网络安全规范，设置复杂的密码，并定期更新路由器固件等。

以上就是实训1-路由器连接与配置的操作步骤和注意事项。

通过正确进行路由器连接与配置，可以保证网络的正常运行和安全性。

如果在操作中遇到问题，需要仔细阅读路由器的说明文档或咨询相关技术支持人员。

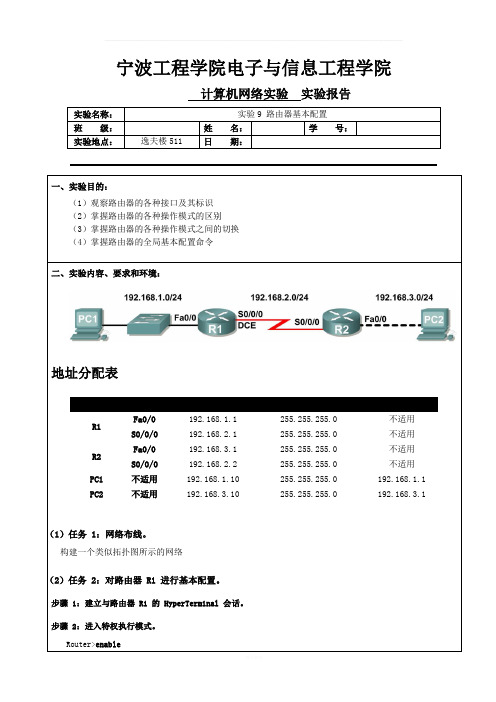

宁波工程学院电子与信息工程学院计算机网络实验实验报告实验名称：实验9 路由器基本配置班级：姓名：学号：实验地点：逸夫楼511 日期：一、实验目的：（1）观察路由器的各种接口及其标识（2）掌握路由器的各种操作模式的区别（3）掌握路由器的各种操作模式之间的切换（4）掌握路由器的全局基本配置命令二、实验内容、要求和环境：地址分配表设备接口IP 地址子网掩码默认网关R1Fa0/0192.168.1.1 255.255.255.0 不适用S0/0/0192.168.2.1 255.255.255.0 不适用R2Fa0/0192.168.3.1 255.255.255.0 不适用S0/0/0192.168.2.2 255.255.255.0 不适用PC1不适用192.168.1.10 255.255.255.0 192.168.1.1PC2不适用192.168.3.10 255.255.255.0 192.168.3.1（1）任务 1：网络布线。

构建一个类似拓扑图所示的网络（2）任务 2：对路由器 R1 进行基本配置。

步骤 1：建立与路由器 R1 的 HyperTerminal 会话。

步骤 2：进入特权执行模式。

Router>enable步骤 2：检验接口配置。

另一个常见的问题是没有正确配置或激活路由器接口。

使用 show ip interface brief 命令快速检验每台路由器接口的配置。

R1#show ip interface brief如果两个接口的状态都是up和up，则路由表中将包含两条路由。

使用show ip route命令再次进行检验。

步骤 3：测试连通性。

从每台主机 ping 其默认网关，以此来测试连通性。

PC1 PING其默认网关步骤 4：测试路由器 R1 和 R2 之间的连通性。

PC1 PING 路由器2的Fa0/0接口，,不能到达。

PC1 PING PC2，不能到达三、实验结果与分析：四、实验成绩：教师：年月日Welcome To Download !!!欢迎您的下载，资料仅供参考！。

路由器的基本配置实验报告路由器的基本配置实验报告引言：路由器是计算机网络中非常重要的设备之一，它负责将数据包从一个网络转发到另一个网络。

在网络通信中，路由器的配置对于网络的性能和安全起着至关重要的作用。

本实验旨在探索路由器的基本配置过程，包括网络拓扑设计、IP地址分配、静态路由配置和网络安全设置。

一、网络拓扑设计在开始配置路由器之前，我们首先需要设计网络拓扑。

网络拓扑是指网络中各个设备之间的连接方式和布局。

在本实验中，我们选择了一个简单的拓扑结构，包括一个路由器和两台主机。

路由器连接到互联网，并将数据包转发给两台主机。

二、IP地址分配在配置路由器之前，我们需要为网络中的设备分配IP地址。

IP地址是网络中唯一标识设备的地址。

在本实验中，我们选择了私有IP地址范围（如192.168.0.0/24）来分配给路由器和主机。

为了保证网络的可扩展性，我们使用子网掩码将IP地址划分为不同的子网。

三、静态路由配置静态路由是一种手动配置的路由方式，管理员需要手动指定数据包的转发路径。

在本实验中，我们通过静态路由配置来实现路由器的转发功能。

通过配置路由表，我们可以指定数据包从一个网络转发到另一个网络的路径。

四、网络安全设置网络安全是保护网络免受恶意攻击和未经授权的访问的重要方面。

在本实验中，我们将配置一些基本的网络安全设置来保护我们的网络。

例如，我们可以配置访问控制列表（ACL）来限制特定IP地址或端口的访问，从而提高网络的安全性。

五、实验结果经过以上的配置步骤，我们成功地完成了路由器的基本配置。

我们可以通过ping命令测试网络的连通性，确保数据包能够正常地从一个主机传输到另一个主机。

同时，我们还可以使用traceroute命令来跟踪数据包的路径，以验证静态路由配置是否正确。

六、实验总结通过本次实验，我们深入了解了路由器的基本配置过程。

我们学习了网络拓扑设计、IP地址分配、静态路由配置和网络安全设置等重要概念和技术。

实验六：路由器的基本配置（之一）Ⅰ、实验总目标：掌握基本路由技术。

包括：1．掌握路由器命令行各种操作模式的区别，以及模式之间的切换；2．掌握路由器的基本配置；3．掌握路由器端口的常用配置参数；4．查看路由器的系统和配置信息，掌握当前路由器的工作状态；5．配置静态路由，并验证连通性。

Ⅱ、实验环境：锐捷网络实验室，路由器RG-R1762Ⅲ、基本内容：路由器的基本配置（之一）1．掌握路由器命令行各种操作模式的区别及模式之间的切换；2．初步掌握路由器的基本配置。

Ⅳ、实验原理：路由技术Ⅴ、实验仪器与用品：Star路由器、交换机、计算机。

Ⅵ、路由器配置预备知识阅读一、主要路由器模式一览：路由器的命令是按模式分组的，每种模式中定义了一组命令集，想要使用某个命令，必须先进入相应的模式。

各种模式可通过命令提示符进行区分。

命令提示符的格式是：提示符名模式提示符名一般是设备的名字，路由器的默认名字是“Router”（锐捷设备的默认名字是“Ruijie”），提示符模式表明了当前所处的模式。

如：“>”代表用户模式，“#”代表特权模式。

二、常见的几种命令模式：三、命令模式的切换路由器的模式大体可分为四层：用户模式→特权模式→全局配置模式→其它配置模式。

进入某模式时，需要逐层进入。

四、CLI命令的编辑技巧㈠命令行接口命令行接口是用户配置路由器的最主要的途径，通过命令行接口，可以简单的输入配置命令，达到配置、监控、维护路由器的目的，RGNOS提供了丰富的命令集;可以简单的通过控制口（Console口）本地配置;也可以通过异步口远程配置;还可以通过Telnet客户端方便地在本地或者远程进行配置路由器。

㈡RGNOS提供的命令行接口有如下的特性：高度兼容主流路由器的配置命令，减少熟悉时间，方便用户使用可以通过Console口、AUX口进行本地或远程配置可以通过Modem拨号登录到路由器异步串口进行远程配置可以通过Telnet连接进行本地或远程配置配置命令分级保护，确保未授权用户无法侵入路由器用户可以随时键入‘?’而获得详细的在线帮助提供多种网络测试命令，如tracert 、ping 等，迅速诊断网络是否正常提供种类丰富、内容详尽的调试信息帮助诊断定位网络故障用t elnet命令直接登录并管理其它路由器可以通过反向Telnet，管理其他的网络设备支持TFTP 方便用户升级路由器支持TFTP用来上传下载配置文件提供类似DOSKey 的功能，可以随时调出命令行历史记录，方便用户输入提供功能强大的命令行编辑功能提供命令补齐功能，减少输入的字符命令行解释器对关键字采取不完全匹配的搜索方法，用户只需键入没有冲突的关键字，即可解释执行㈢RGNOS命令行接口模式为了方便使用路由器，RGNOS提供了不同的命令模式，在不同的命令模式中，有各自完整的一套指令集，也有不同的系统提示符，在各自的系统提示符下，简单的键入‘？’，便可以列出在各自的命令模式下的所有的可以使用的命令了。

《计算机网络》实验一项目名称路由器基本配置操作和静态/缺省路由配置时间(分钟)90学号姓名项目目标1.通过对路由器设备的认识，了解其配置方法、配置模式和基本配置命令；2.获得路由器静态路由、缺省路由配置的方法。

【实验环境】1.Windows 7；2.Cisco Packet Tracer软件。

【实验要求】1.认识路由器的配置方式；2.按照给出的参考拓扑结构图构建逻辑拓扑结构图；3.按照给出的配置参数表配置各个设备；4.练习路由器配置命令。

【实验内容】1.路由器基本配置操作配置要求：1.设置路由器名称；2.配置路由器端口；3.激活端口；4.查看路由器端口信息；2.静态路由与缺省路由配置配置要求：三台路由器连接5个网段，配置静态路由、缺省路由，实现PC互通。

【实验报告】（说明：实验步骤说明+实验截图）1.路由器、交换机、主机之间连线2.配置路由器1的IP、telnetRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int fa0/0Router(config-if)#ip add 172.16.1.1 255.255.255.0Router(config-if)#no shRouter(config-if)#exitRouter(config)#line vty 0 4Router(config-line)#password 123Router(config-line)#loginRouter(config-line)#enable password secretRouter(config)#end3.配置主机1的IP4.按照以上步骤分别配置每一台路由器的IP、telnet，每一台主机的IP5.配置路由器1的串口Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int s0/0Router(config-if)#ip add 172.16.2.1 255.255.255.0Router(config-if)#no sh%LINK-5-CHANGED: Interface Serial0/0, changed state to down Router(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 172.16.2.2Router(config)#int s0/0Router(config-if)#clock rate 64000Router(config-if)#no sh6.配置路由器2的串口Router(config)#int s0/0Router(config-if)#ip add 172.16.2.2 255.255.255.0Router(config-if)#no shRouter(config)#int s0/1Router(config-if)#ip add 172.16.4.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shRouter(config-if)#exitRouter(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 Router(config)#ip route 172.16.5.0 255.255.255.0 172.16.4.27.配置路由器3的串口Router(config)#int s0/0Router(config-if)#ip add 172.16.4.2 255.255.255.0Router(config-if)#no shRouter(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 172.16.4.1每台计算机之间皆可通信以下是PC0 连接到PC1， PC4 和PC3PC>ping 172.16.1.3Pinging 172.16.1.3 with 32 bytes of data:Reply from 172.16.1.3: bytes=32 time=1ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Ping statistics for 172.16.1.3:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 1ms, Average = 0msPC>ping 172.16.3.1Pinging 172.16.3.1 with 32 bytes of data:Reply from 172.16.3.1: bytes=32 time=2ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Ping statistics for 172.16.3.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 1ms, Maximum = 2ms, Average = 1msPC>ping 172.16.5.1Pinging 172.16.5.1 with 32 bytes of data:Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Ping statistics for 172.16.5.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 2ms, Maximum = 2ms, Average = 2ms写出上述实验步骤所用到的路由器配置命令的含义。

实验五路由器基本配置与静态路由配置【实验目的】1.了解路由器的功能和和组成结构2.掌握路由器配置的基本方法3.掌握静态路由的配置策略【实验内容】1.学习使用超级终端通过控制口配置路由器。

2.学习如何使用路由器搭建广域网模型。

3.学习配置静态路由【实验环境】1.运行操作系统为Windows XP，装有超级终端软件的PC一台。

交换机一台（华为Quidway S系列）和相关操作手册。

2.Console线缆六根。

【实验步骤】一、搭建网络环境1、将小组内划分为两个局域网，分别连到不同的路由器上，将PC2和PC4相连，PC5和PC6相连，分别划分不同的网络2、路由器R1的设置：通过超级终端，进入路由器控制口。

进入系统视图后，进入以太网0口的接口视图，设置ip地址：<H3C>system-view[H3C]sysname R1[R1]interface gigabitethernet 0/0[R1-gigabitethernet0/0]ip address 202.0.0.1 24再进入串口的1/0口，设置ip地址：[R1-gigabitethernet0/0]interface serial 2/0[R1-Serial2/0]ip address 192.0.0.1 243、路由器R3的设置：进入系统视图后，进入以太网0口的接口视图，设置ip地址：<H3C>system-view[H3C]sysname R2[R3]interface gigabitethernet0/0[R3-gigabitethernet0/0]ip address 202.0.1.1 24再进入串口的2/0口，设置ip地址：[R3-gigabitethernet0/0]interface serial 4/0[R3-Serial4/0]ip address 192.0.0.2 244、设置PC的IP地址，并将网关指向所连接的路由器的以太口。
