家用光伏配电箱并网柜原理接线图及参数资料随着国内分布式光伏的发展，特别是家用太阳能发电系统的普及，适合于家用使用的光伏配电箱产品，应市场需求，逐步集成化，不需要安装队人工在自己接线。
家用光伏配电箱并网柜原理接线图及参数资料提供给大家做参考如下美斯乐分布式光伏交直流一体配电箱性能特点●高可靠性选用光伏专用直流、交流浪涌保护器选用光伏专用直流、交流断路器，直流额定电压可达800V，交流额定电压可达AC270V●强适应性IP65防护等级，防水，防灰，防紫外线严格的高低温测试，适用地区广安装简单，系统布线简化，方便接线●灵活配置适用于1~2路MPPT输入适用于1~6KW光伏组串式逆变器的交流输入。
●快接设置直流端集成MC4接头，可快速插接，安装、检修快捷产品描述美斯乐分布式光伏交直流一体配电箱，最大可适用于直流组串电压800V，交流单相32A、6KW功率光伏系统。
配电箱配有浪涌保护，漏电保护，自复式过欠压保护等一系列安全、可靠、符合并网要求的设备。
箱体外壳采用PC（聚碳酸酯）制成，防护等级为IP65，满足内外安装要求，防水、防尘、防紫外、防酸、防碱、防盐雾、耐腐蚀；箱体重量轻，易于搬运；同时箱体具有很高的坚固性，冲击强度IK08，使用寿命长；技术参数注意事项·应在合格技术人员的指导下进行安装。
·请注意，在安装与操作接线盒前，最好断电检查。
·有必要进行风险控制检查，例如紧固运输中可能松动的线缆。
同时按压防雷保险丝，以确保其在正确的位置。
·虽然防雷保险丝在满载情况下会分开，我们仍然建议您替换之前切断电路，以避免通过传导的终端可能发生燃烧的所有风险。
美斯乐分布式光伏交流配电箱性能特点●高可靠性选用光伏专用交流浪涌保护器选用光伏专用交流断路器，额定电压可达AC270V●强适应性IP65防护等级，防水，防灰，防紫外线严格的高低温测试，适用地区广安装简单，系统布线简化，方便接线●灵活配置适用于1~6KW光伏组串式逆变器的交流输入。

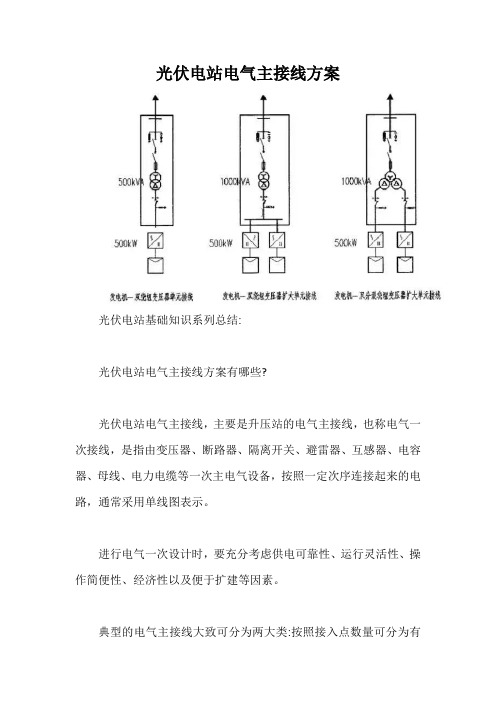

光伏电站电气主接线方案光伏电站基础知识系列总结:光伏电站电气主接线方案有哪些?光伏电站电气主接线，主要是升压站的电气主接线，也称电气一次接线，是指由变压器、断路器、隔离开关、避雷器、互感器、电容器、母线、电力电缆等一次主电气设备，按照一定次序连接起来的电路，通常采用单线图表示。
进行电气一次设计时，要充分考虑供电可靠性、运行灵活性、操作简便性、经济性以及便于扩建等因素。
典型的电气主接线大致可分为两大类:按照接入点数量可分为有汇流母线的接线方式(即单个接入点)和无汇流母线的接线方式(多个接入点)。
其中有汇流母线接线方式分为单(双)母线和单(双)母线分段两种方式，无汇流母线接线方式可分为外桥接线方式和内桥接线方式。
一、有汇流母线接线方式1.单母线接线方式图1 单母线不分段的接线方式图2 单母线分段接线方式(母线联络开关)单母线接线的优点是接线简单清晰、设备少、投资小、运行操作方便、有利于扩建。
单母线接线的缺点:可靠性和灵活性差，母线或母线隔离开关检修或故障时须断开全部电源。
2.双母线接线方式图3 双母线接线方式两组母线间通过母线联络断路器连接，每一条引出线和电源支路都经一台断路器及其两组母线隔离开关分别接至两组母线上。
双母线接线的优点:检修任一条母线时不影响正常供电;检修母线隔离开关时只影响本支路供电(隔离开关无法带负荷开断，需要分断断路器后方可);工作母线发生故障后所有支路能迅速恢复供电;特殊需要时可以用母线联络断路器与系统进行同期并列与解列操作，因此运行调度灵活、可靠性高，同样，设备投入成本较高。
二、无汇流母线接线方式1.单元接线发电单元出口直接经变压器接入高压系统的接线，称为发电单元-变压器组单元接线。
在此基础上，每台主变压器高压侧直接与一条输电线路相连接，单独送电，发电厂内不设开关站，各台主变压器问没有电气连接，称为发电机-变压器一线路组单元接线。
图4 单元接线单元接线的优点:接线简单、开关设备少、占地少、操作简便、发电机和主变压器低压测短路电流有所减小(因为反馈的电源点少)，特别是其投资可降到最低限。
⼭东某3MW分布式光伏发电项⽬接⼊系统⽅案（低压380V 多点接⼊）（⼭东）某项⽬三兆⽡分布式光伏发电项⽬接⼊系统⽅案×××××××⼯程设计有限公司2017.2.20⽬录1、编制依据和规划基本思路 (3)1.1 编制依据 (3)1.2 设计范围 (3)1.3 电站规模与概况 (3)1.4 报告提要 (4)2、电⼒系统概况及光伏电站概述 (4)2.1电站⼚区中低压配电⽹现状 (4)2.2电站电量测算与电⼒电量消纳 (4)3、光伏并⽹项⽬⼀次接⼊系统⽅案 (4)3.1 供电范围 (4)3.2上⽹电压等级 (5)3.3接⼊系统⽅案 (5)3.3.1 接⼊系统⽅案拟定与接⼊点和并⽹点选择 (5)3.3.2 对电⽹的影响分析与对策建议 (6)3.3.3设备校验与选择 (6)4、相关技术要求 (7)4.1电能质量 (7)4.2电压异常时的响应特性 (8)4.3频率异常时的响应特性 (9)5、系统保护及安全⾃动装置 (9)5.1 保护 (9)5.2 频率电压异常紧急控制装置 (10)5.3 防孤岛保护 (10)5.4 其他 (10)6、电能计量系统 (10)7、补充说明 (11)1、编制依据和规划基本思路1.1 编制依据（1）光伏系统并⽹技术要求（GB/T19939-2005）；（2）光伏发电站接⼊电⼒系统技术规定（GB/Z19964-2005）；（3）《光伏电站接⼊电⽹技术规定》（Q/GDW617-2011）；（4）Q/GDW 618-2011 《光伏电站接⼊电⽹测试规程》（5）《分布式发电电源接⼊电⽹技术规定》（Q/GDW 480-2010）；（6）《分布式电源接⼊配电⽹相关技术规范》（国家电⽹营销【2013】436号）国家电⽹公司2014年3⽉；（7）《分布式电源接⼊配电⽹设计规范》（国家电⽹营销【2014】365号）国家电⽹公司2014年3⽉；（8）《分布式电源接⼊系统典型设计》国家电⽹发展【2-13】625号2013年4⽉；（9）《分布式光伏发电接⼊配电⽹相关技术规定（暂⾏）》（国家电⽹办【2013】1781号）国家电⽹公司2013年11⽉；（10）GB 14549-1993 《电能质量公⽤电⽹谐波》（11）GB 14543-1995 《电能质量三相电压允许不平衡度》（12）GB 14285-2006 《继电保护和安全⾃动装置技术规程》（13）国家电⽹营销【2005】714号⽂《关于规范关⼝电能计量点管理的指导意见》。

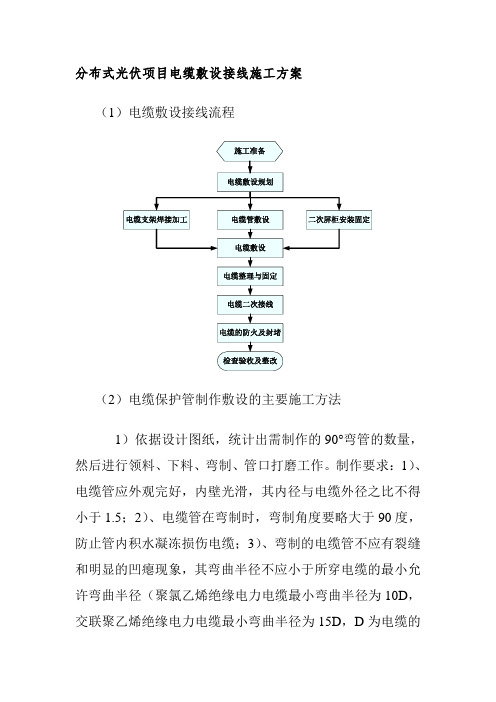

分布式光伏项目电缆敷设接线施工方案（1）电缆敷设接线流程（2）电缆保护管制作敷设的主要施工方法1）依据设计图纸，统计出需制作的90°弯管的数量，然后进行领料、下料、弯制、管口打磨工作。
制作要求：1）、电缆管应外观完好，内壁光滑，其内径与电缆外径之比不得小于1.5；2）、电缆管在弯制时，弯制角度要略大于90度，防止管内积水凝冻损伤电缆；3）、弯制的电缆管不应有裂缝和明显的凹瘪现象，其弯曲半径不应小于所穿电缆的最小允许弯曲半径（聚氯乙烯绝缘电力电缆最小弯曲半径为10D，交联聚乙烯绝缘电力电缆最小弯曲半径为15D，D为电缆的外径）。
2）电缆保护管敷设要密切与土建专业相配合，设计有电缆敷管的地方，在土建浇筑的前，可依据设计要求和相关规程规范进行电缆保护管敷设工作。
电缆保护管敷设要求：a 金属电缆管应在外层涂防腐漆，镀锌管的镀锌层脱落处和焊接处也应清洁后涂防腐漆；b、每根电缆管的一般弯头不应超过3个，直角弯头不应超过2个，其埋设深度符合设计或规范要求；c金属电缆管连接应牢固，两管口应对准，并焊接密封良好；d引至设备的电缆管管口位置应合适，管口排列整齐；e敷设的电缆管应良好接地，管口两端要封堵（待穿电缆时再揭开）。
3）电缆敷设的主要施工方法a《电缆清册》到现场后，根据电缆通道的设计意图，归类各通道中的电缆，并统计所需电缆的长度及规格。
通过和设计图及接线图校对，再次核实电缆的型号、长度、以及起点终点。
b电缆到现场后根据备料对电缆进行规格型号、长度及外观检查。
将要敷设的电缆和工具材料转运到施工现场。
c依据电缆清册制作好永久性电缆标志牌（即电缆号牌），电缆标志牌上应标明所属系统、电缆编号、电缆规格型号和电缆起点、终点，并列使用的电缆应有顺序号，电缆标志牌要求字迹清晰，不易脱落，防腐且规格统一。
为保证电缆施工最终的工艺质量，电缆敷设时采用临时标志牌，待电缆接线时再将永久性电缆号牌换上，但必须保证其正确性。

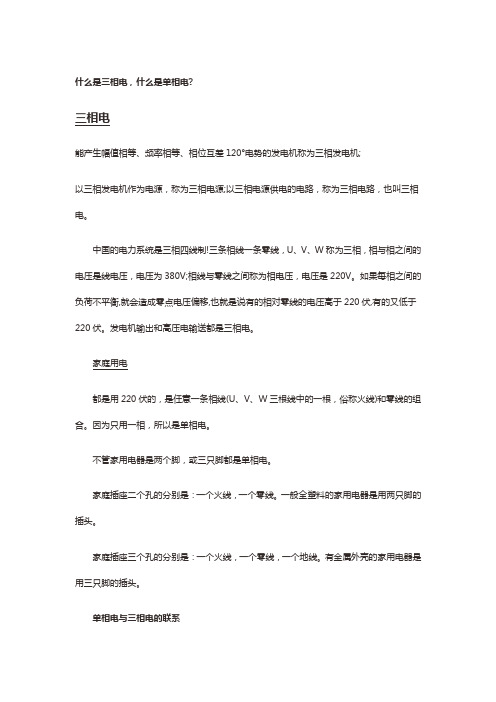

什么是三相电，什么是单相电?三相电能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机;以三相发电机作为电源，称为三相电源;以三相电源供电的电路，称为三相电路，也叫三相电。
中国的电力系统是三相四线制!三条相线一条零线，U、V、W称为三相，相与相之间的电压是线电压，电压为380V;相线与零线之间称为相电压，电压是220V。
如果每相之间的负荷不平衡,就会造成零点电压偏移,也就是说有的相对零线的电压高于220伏,有的又低于220伏。
发电机输出和高压电输送都是三相电。
家庭用电都是用220伏的，是任意一条相线(U、V、W三根线中的一根，俗称火线)和零线的组合。
因为只用一相，所以是单相电。
不管家用电器是两个脚，或三只脚都是单相电。
家庭插座二个孔的分别是：一个火线，一个零线。
一般全塑料的家用电器是用两只脚的插头。
家庭插座三个孔的分别是：一个火线，一个零线，一个地线。
有金属外壳的家用电器是用三只脚的插头。
单相电与三相电的联系在电工学中，只有单相电和三相电，即使是特殊需要用两根火线(相线)380V电压，也只能称为单相380V。
单相电是三相电的一部分，一路三相电(三相四线)可以分为三路单相电，公房大多数为6层，或许与三相电有关，每一相电供两层楼面，这样可以使三相电负荷平衡，三相电可以充分利用。
双向(单相)电表如何安装?在了解了三相电和单相电后，大家对家庭用电也有了基本的认识。
下面针对大部分家庭用户安装的小型电站，一般在5KW以下，由于逆变器是单相输出，因此，并网时电表需要安装双向电表(单相)。
电表外形双向电表到底长啥样?市面上常用的双向电表如下图所示，有6个接线端子，1,3为进线，4,6为出线，2,5为脉冲输出端口，一般不接线，用于电力局测试电表精度。
电表安装双向电表和用户电表如何安装通过上方的双向电表结构图，可以很清楚的看到，市电的火线接双向端子1，零线接双向电表的端子4，双向电表的出线端子接单向电表端子1，出线6接端子3，负载端接单向电表2,4端子。
52021.12|图2 屋顶分布式光伏安装示意图图1 屋顶分布式光伏系统电气系统示意图6 | CHINA HOUSING FACILITIES 电气专题3屋顶分布式光伏系统所采取的防雷措施现以某已建并投入运行的的屋顶分布式光伏系统该项目屋面为水泥屋面，面积共计8862平方米，共安设置16台50k W 的逆变器，低压并网方式。
根据以上3.1有效利用已建建筑物的防雷措施系统因现有已建的建筑物已经设置相关的防雷措施如建设的分布式光伏系统要有效充分地利用该已建建筑（包含相关附设比如监控设施、环境监测设施等）要安装部件必须要与已建的建筑物的接闪器保持13.2合理地分布屋顶分布式光伏系统的线路系统为了降低感应过电压的影响，该项目中屋顶上所并尽量减少环路面积，线路应采用屏蔽电缆或套金属3.3良好的等电位处理措施3.3.1所安装的光伏组件之间的等电位连接该项目中安装的光伏组件是常用晶硅电池板，其需要设置专用接地连接线将各个组件金属部件进行连3.3.2光伏组件金属支架间的良好等电位连接架设在屋顶的光伏发电阵列要将光伏组件铝边框好的等电位连接，对于原建筑没有屋顶 （面） 防雷3.3.3整个光伏系统的等电位连接屋顶分布式光伏发电系统中所有金属构件，包括建筑物防雷设施等电位连接。
机房控制室、电网并网室等应设置总等电位连接地装置的连接应不少于两处。
由室外进入建筑物的电3.4浪涌保护器为了有效地防护雷击电磁脉冲的危害，在各个电5所示，该项目具体在如下位置安装相关类型的浪涌3.4.1在逆变器的直流输入端装和交流输出端加3.4.2在并网接入配电箱（配电柜）中安装浪涌路短路，必须在浪涌保护器前端串联一个断路器或熔的过电流保护器的最大额定值。
3.4.3屋顶分布式光伏系统中相关的通讯系统应装结语屋顶分布式光伏系统因其安装位置的特殊性，在理地结合已建建筑物的防雷措施，从而有效地做好屋稳定、安全、可靠地运行。
参考文献[1]张 杰，胡媛媛.《大规模光伏电站的防雷评估及雷击风险管理》[J].通信电源技术,2011年第28卷第2期[2]郑军、胡东升.《光伏电站的防雷接地技术》[J].民营科技，2011年第3期[3]《建筑物防雷设计规范》GB 50057-2010[4]《建筑物信息系统防雷设计规范》GB 50343-2012[5]《光伏发电站设计规范》GB 50797-2012图3 光伏组件间的金属部件等电位连接工艺图图。
最完整的电线接线图教程（绝对干货）简介: 一些个性化的特点和经验，希望有助于读者在工程项目管理中，将工程项目管理的理念、知识和方法融会贯通，打造务实与分享的平台。
电工这种技术是很简单的，我要拿出来说一说就有点小题大作了，我还是看了昨天的电视上说有个国家的标致的建筑300米高，警方初步认为是电线短路或电线打火造成的我对这方面了解的，线路如何会打火，为什么会短路，以及他的标准做法给大家说一下，如果同行有认为不妥之处敬请指正。
我在这做几个图请大家看一下。
顶上是二级吊顶，我就以他为例，说一下顶内的电线做法2、提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
相关图片:3、通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象点这免费下载施工技术资料这是施工规范，是每个电工的应该的做到的，相关图片:4、这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
相关图片:5、现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，(吊顶内)。
相关图片:6、每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业相关图片:7、电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
