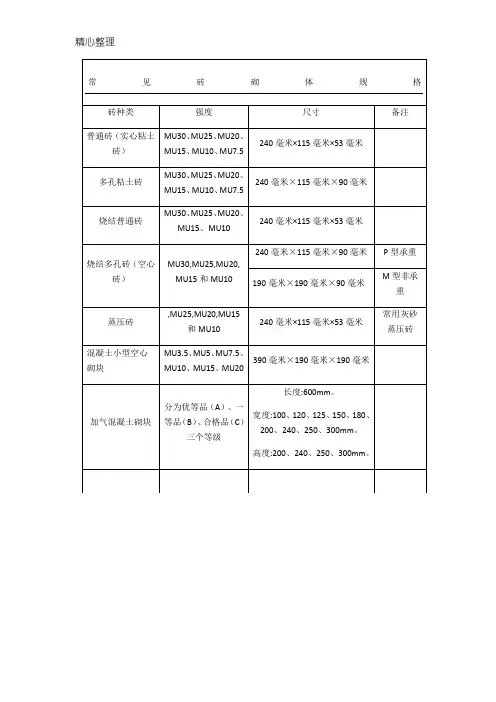

常见砖砌体规格
- 格式:docx
- 大小:11.20 KB
- 文档页数:2

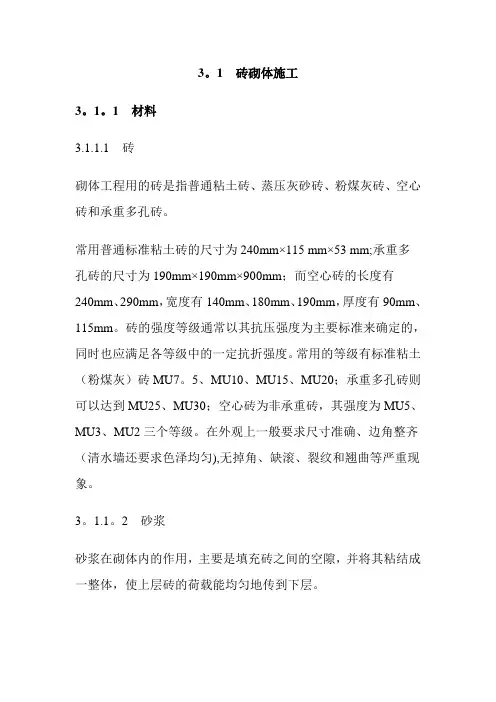

3。
1砖砌体施工3。
1。
1材料3.1.1.1砖砌体工程用的砖是指普通粘土砖、蒸压灰砂砖、粉煤灰砖、空心砖和承重多孔砖。
常用普通标准粘土砖的尺寸为240mm×115 mm×53 mm;承重多孔砖的尺寸为190mm×190mm×900mm;而空心砖的长度有240mm、290mm,宽度有140mm、180mm、190mm,厚度有90mm、115mm。
砖的强度等级通常以其抗压强度为主要标准来确定的,同时也应满足各等级中的一定抗折强度。
常用的等级有标准粘土(粉煤灰)砖MU7。
5、MU10、MU15、MU20;承重多孔砖则可以达到MU25、MU30;空心砖为非承重砖,其强度为MU5、MU3、MU2三个等级。
在外观上一般要求尺寸准确、边角整齐(清水墙还要求色泽均匀),无掉角、缺滚、裂纹和翘曲等严重现象。
3。
1.1。
2砂浆砂浆在砌体内的作用,主要是填充砖之间的空隙,并将其粘结成一整体,使上层砖的荷载能均匀地传到下层。
砂浆可分为水泥砂浆、石灰砂浆、混合砂浆及其他一些加入各种外加剂的砂浆,其强度等级有M15、M10、M7。
5、M5、M2。
5、M1、M0.4。
砂浆所用水泥的品种、标号应符合设计要求;砂一般宜采用中砂,并应过筛,不得含有杂物,含泥量一般不应超过5%,标号小于M5的混合砂浆,砂的含量也不应超过10%;生石灰熟化成石灰膏时,应用网过滤,熟化时间不得少于7d,还应防止干燥、冻结和污染,脱水硬化的石灰膏不得使用。
砂浆应有用灰浆搅拌机拌合,拌合时间不得不于1。
5min,随拌随用;水泥砂浆应在拌成后3h内用完。
混合砂浆则应在4h内用完,如气温超过30℃时,应分别在2h和3h内用完。
时间应作强度检验,每一楼层或250m3砌体中的各种标号的砂浆,每台搅拌机应至少检查一次,每次制作一组试块(每组6块),砂浆标号或配合比变更时,还应制作试块。
另外,新拌制的砂浆,通常要求具有良好的和易性,这样方便施工、易于保证质量,提高砌体强度和劳动生产率。

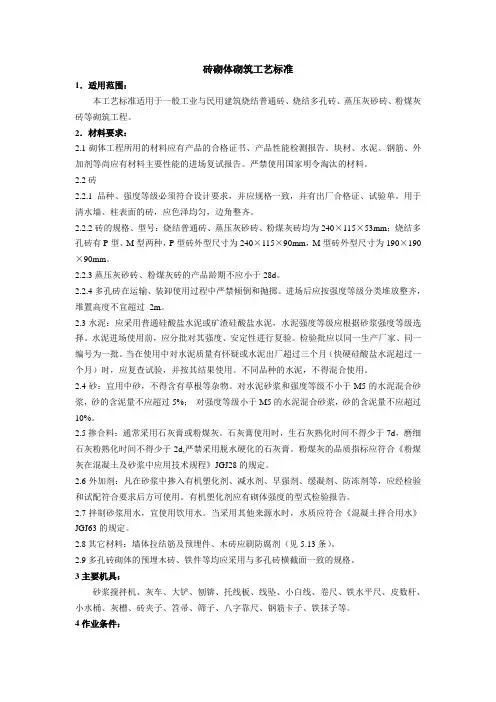

砖砌体砌筑工艺标准1.适用范围:本工艺标准适用于一般工业与民用建筑烧结普通砖、烧结多孔砖、蒸压灰砂砖、粉煤灰砖等砌筑工程。
2.材料要求:2.1砌体工程所用的材料应有产品的合格证书、产品性能检测报告。
块材、水泥、钢筋、外加剂等尚应有材料主要性能的进场复试报告。
严禁使用国家明令淘汰的材料。
2.2砖2.2.1品种、强度等级必须符合设计要求,并应规格一致,并有出厂合格证、试验单。
用于清水墙、柱表面的砖,应色泽均匀,边角整齐。
2.2.2砖的规格、型号:烧结普通砖、蒸压灰砂砖、粉煤灰砖均为240×115×53mm;烧结多孔砖有P型、M型两种,P型砖外型尺寸为240×115×90mm,M型砖外型尺寸为190×190×90mm。
2.2.3蒸压灰砂砖、粉煤灰砖的产品龄期不应小于28d。
2.2.4多孔砖在运输、装卸使用过程中严禁倾倒和抛掷。
进场后应按强度等级分类堆放整齐,堆置高度不宜超过2m。
2.3水泥:应采用普通硅酸盐水泥或矿渣硅酸盐水泥,水泥强度等级应根据砂浆强度等级选择。
水泥进场使用前,应分批对其强度、安定性进行复验。
检验批应以同一生产厂家、同一编号为一批。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时,应复查试验,并按其结果使用。
不同品种的水泥,不得混合使用。
2.4砂:宜用中砂,不得含有草根等杂物。
对水泥砂浆和强度等级不小于M5的水泥混合砂浆,砂的含泥量不应超过5%;对强度等级小于M5的水泥混合砂浆,砂的含泥量不应超过10%。
2.5掺合料:通常采用石灰膏或粉煤灰。
石灰膏使用时,生石灰熟化时间不得少于7d,磨细石灰粉熟化时间不得少于2d,严禁采用脱水硬化的石灰膏。
粉煤灰的品质指标应符合《粉煤灰在混凝土及砂浆中应用技术规程》JGJ28的规定。
2.6外加剂:凡在砂浆中掺入有机塑化剂、减水剂、早强剂、缓凝剂、防冻剂等,应经检验和试配符合要求后方可使用。

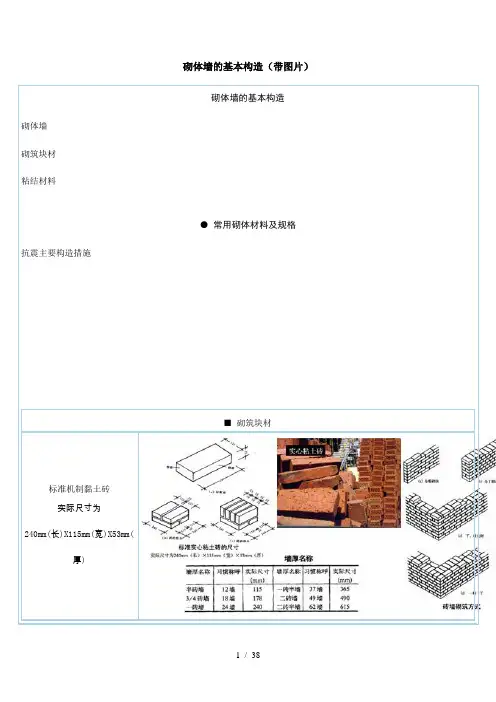

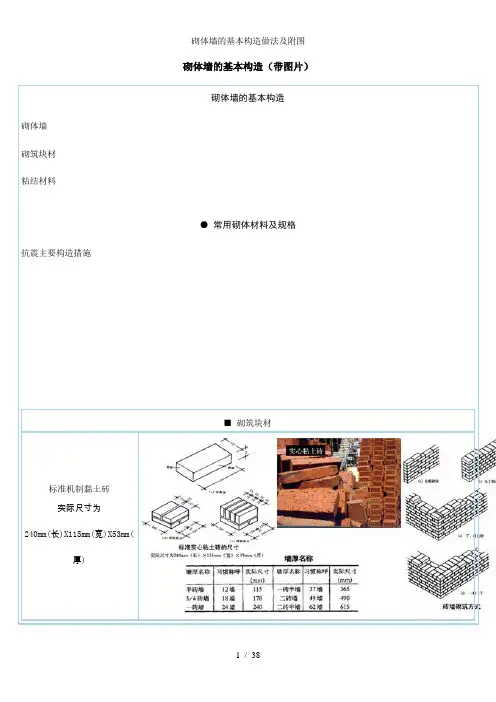

砌体墙的基本构造(带图片)砌体墙的基本构造砌体墙砌筑块材粘结材料●常用砌体材料及规格抗震主要构造措施■ 砌筑块材标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm,辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等;煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm 和240mmX430mmX850mm等;蒸压加气混凝土砌块长度多为600mm,其中a系列宽度为75mm、100mm、125mm和150mm,厚度为200mm、250mm和300mm;b系列宽度为60mm、120mm、180mm等,厚度为240mm和300mm。
■ 粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。
其常用级配(水泥:黄砂)为1:2、1:3等;混合砂浆——在水泥砂浆中加入石灰膏。
其常用级配(水泥:石灰:黄砂)为1:1:6、1:1:4等。
强度——砂浆为刚性材料,主要考虑抗压强度。
其强度等级分为:M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。
和易性——保持合适的流动性、粘聚性和保水性,以达到易于施工操作,并成型密实、质量均匀的性能。
水泥砂浆的强度和防水性能要高于混合砂浆;混合砂浆的和易性优于水泥砂浆。
±0.00以下用水泥砂浆砌筑,±0.00以上用混合砂浆砌筑。
●砌体墙的砌筑要领错缝搭接,避免通缝,横平竖直,砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中,柱子上面每500mm高左右留出拉结钢筋,以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。

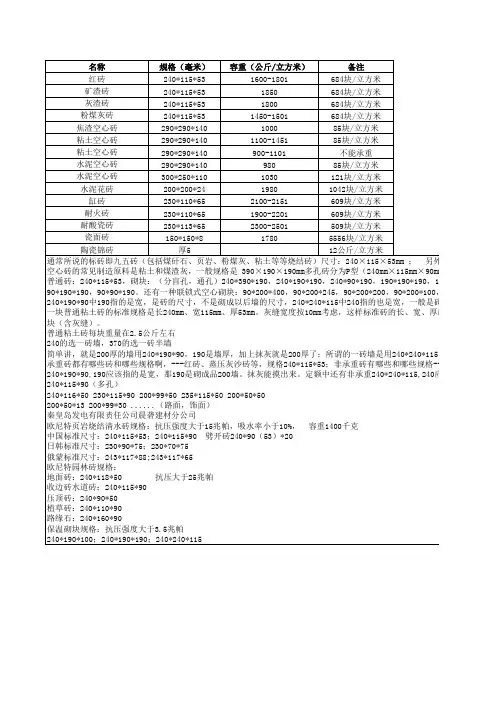

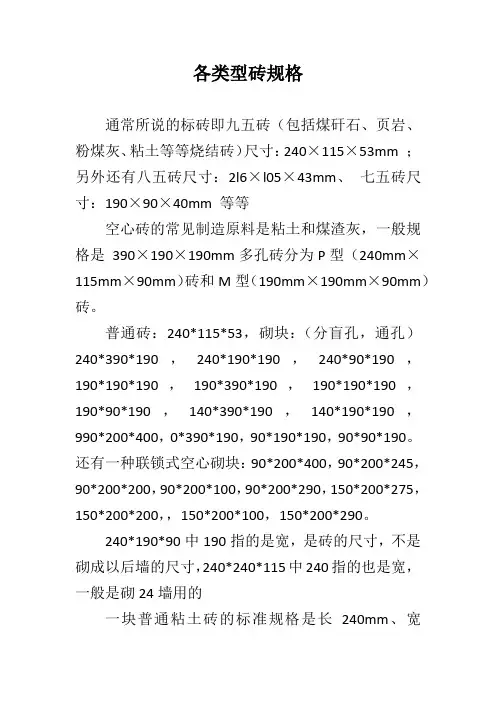

各类型砖规格通常所说的标砖即九五砖(包括煤矸石、页岩、粉煤灰、粘土等等烧结砖)尺寸:240×115×53mm ;另外还有八五砖尺寸:2l6×l05×43mm、七五砖尺寸:190×90×40mm 等等空心砖的常见制造原料是粘土和煤渣灰,一般规格是390×190×190mm多孔砖分为P型(240mm×115mm×90mm)砖和M型(190mm×190mm×90mm)砖。
普通砖:240*115*53,砌块:(分盲孔,通孔)240*390*190,240*190*190,240*90*190,190*190*190,190*390*190,190*190*190,190*90*190,140*390*190,140*190*190,990*200*400,0*390*190,90*190*190,90*90*190。
还有一种联锁式空心砌块:90*200*400,90*200*245,90*200*200,90*200*100,90*200*290,150*200*275,150*200*200,,150*200*100,150*200*290。
240*190*90中190指的是宽,是砖的尺寸,不是砌成以后墙的尺寸,240*240*115中240指的也是宽,一般是砌24墙用的一块普通粘土砖的标准规格是长240mm、宽115mm、厚53mm。
灰缝宽度按10mm考虑,这样标准砖的长、宽、厚度之比为(240+10)∶(115+10)∶(53+10)=4∶2∶1的比例关系。
1立方米体量砖砌体的标准砖用量为512块(含灰缝)。
普通粘土砖每块重量在2.5公斤左右。
240的选一砖墙,370的选一砖半墙。
简单讲,就是200厚的墙用240*190*90,190是墙厚,加上抹灰就是200厚了;所谓的一砖墙是用240*240*115,240是墙厚;这些都是承重和非承重砖,还有标准粘土砖是240*115*60的。
砌体墙的基本构造(带图片)标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm,辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等;煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm和240mmX430mmX850mm等;蒸压加气混凝土砌块长度多为600mm,其中a系列宽度为75mm、100mm、125mm和150mm,厚度为200mm、250mm和300mm;b系列宽度为60mm、120mm、180mm等,厚度为240mm和300mm。
■ 粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。
其常用级配(水泥:黄砂)为1:2、1:3等;混合砂浆——在水泥砂浆中加入石灰膏。
其常用级配(水泥:石灰:黄砂)为1:1:6、1:1:4等。
强度——砂浆为刚性材料,主要考虑抗压强度。
其强度等级分为:M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。
和易性——保持合适的流动性、粘聚性和保水性,以达到易于施工操作,并成型密实、质量均匀的性能。
水泥砂浆的强度和防水性能要高于混合砂浆;混合砂浆的和易性优于水泥砂浆。
±0.00以下用水泥砂浆砌筑,±0.00以上用混合砂浆砌筑。
● 砌体墙的砌筑要领错缝搭接,避免通缝,横平竖直,砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体● 砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中,柱子上面每500mm高左右留出拉结钢筋,以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。

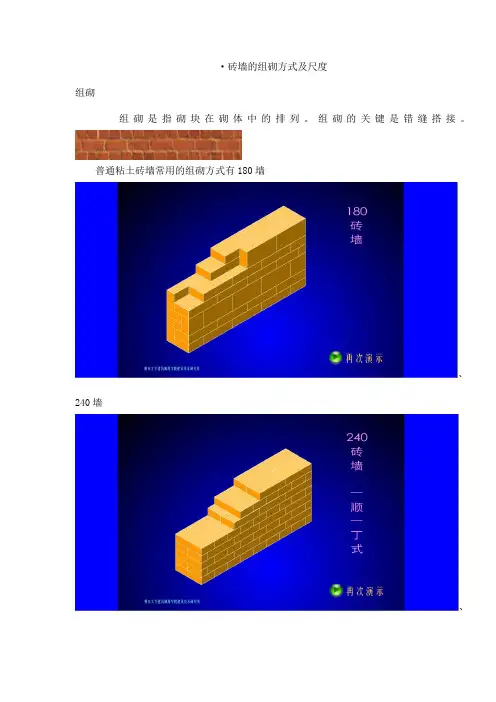

·砖墙的组砌方式及尺度
组砌
组砌是指砌块在砌体中的排列。
组砌的关键是错缝搭接。
普通粘土砖墙常用的组砌方式有180墙
、240墙
、。
砖墙的不同组砌方式
砖墙一顺一丁式多顺一丁式砖墙十字式
砖墙砖墙砖墙砖墙
重庆大学建筑城规学院
建筑技术研究所绘制
这个和普通的计算求解过程一样,就用我自己的理解和你说一下:
1、要求1立方砌体含砖量,可以先求1m2砌体含砖量。
2、以240墙(标准砖)为例,灰缝横向按10mm,竖向按12mm。
3、1m2砌体可以拆为1m高*1m长
1m高砌体墙含砖量=1/(0.053+0.012)=15.38块(砖两侧灰缝各考虑一半灰缝厚度)
1m长砌体墙含砖量=1/(0.115+0.01)=8块
则1m2砌块240墙含砖量为15.38*8=122.8块,1m3砌块240墙含砖量为1/0.24*122.8=512.076块
是否明白?我也刚学会,就和你分享一下
一般的标准砖的尺寸为240×115×53mm,一个砖长或两个砖宽比并是240mm,一个砖长+一个砖宽是370mm,一个砖宽+一个砖高是180mm,均已经算上中间的水泥。
在砖墙的组砌中,长边垂直于墙面砌筑的砖称丁砖,长边平行于墙面砌筑的砖称顺砖。
普通砖的规格
1、普通红砖的尺寸是240*115*53(单位毫米),加上10mm的灰缝,如果是240墙,一个平方128片,180墙96片,120墙64片,如果是预算,加上施工
损耗1.5%。
2、37墙学名怎么叫习惯上人们把370毫米厚的墙称为“三七墙”,它是指普通标准红砖一横一顺和一道灰缝的宽度,宽度为370MM,工程上叫三七墙。
主要用于外墙承重砖的规格是240*115*53mm.24墙就是纵横搭接盖,墙体厚240mm.37墙就是一块横着的加上一块竖着的砖墙体厚370mm
3、谁知道房子的24墙和37墙的砖是怎么砌的?一块的红砖的长、宽、高是多少?一块轻砖的长、
宽、高是多少?
砖的尺寸:24*12*524墙只是一竖砖37墙是1竖+1横砖在+1MC的砖缝:24+124、计算一砖墙标砖砌体砖和砂浆的理论净用量试计算每立方米-砖厚(240mm)标准砖砌体中普通砖和砂浆的消耗量(砖和砂浆损耗率均为1%标准砖的
如果是墙砌体,要看24墙还是36墙,如果是24墙尺寸是240mm*115mm*53mm,
就简单多了。
比如墙厚是24的,墙长度是3m,墙高时2m,首先计算墙长1m和墙高1m的砖用量和砂浆用量,数一下1m内墙高用了多少块砖,砖的厚度是53mm,两个数据乘起来就是1m墙高实际砖的高度(记为①),1m-①就是砂浆的实际抹灰厚度(记为②);再说一下1m内墙长用了多少块砖,砖的长度是115cm,两个数据乘起来就是1m墙长实际砖的常度(记为③),1m-①就是砂浆的实际抹灰厚度(记为④)
计算式为:用砖量:(①*0.53*0.24(24墙厚)+③*0.53*0.24(24墙厚))*1.01砂浆用量:((1-①)*0.24(24墙厚)+(1-③)*0.24(24墙厚))*1.01。
标准砖标准砖尺寸为240mm×115mm×53mm实心砖标准砖重量1800-1900kg/m3 一立方米标准砖684块1/((0.24+0.01)*(0.115+0.01)*(0.053+0.01))=512(灰缝宽度按10mm考虑)空心砖标准尺寸:240mm*115mm*90mm240mm*115mm*180mm240mm*240mm*90mm180mm*180mm*90mm灰砂砖标准尺寸:235mm×115mm×55mm24墙12墙五零,三七,二四全部是指墙体大致厚度,二四指一个砖长度,三七指一个砖长度加一个砖宽度再加1CM灰缝,五零严格说是49,一个砖长度再加一个砖长度再加1CM灰缝现在通常楼房结构,24墙关键是用来做填充墙,结构受力关键由整体框架完成。
经过圈梁、柱子将力直接传到基础,除了剪力墙其它墙均为填充墙,墙体本身不受力。
24墙隔音效果比12墙好,通常卧室隔墙全部用24墙,12墙比较节省成本。
卫生间隔墙用12墙。
在图纸中,通常较宽墙全部是24墙,较窄基础上是12墙。
在现实中,你可能很用尺子极难找到标准为240MM,120MM墙,因为那全部是粉覆过,所以尺寸可能会是280,290,300等等。
一般砖形式是240*115*53,砂浆厚度是10mm.18墙是砖顺放和侧放组成墙体,顺放厚度是115,侧放厚度是53,砂浆厚度是10,则墙体厚度是178,通常将这种墙叫做18墙!24墙则是丁放或则两片砖并列侧放.37墙则是丁砖和顺砖并放.“18墙”,“24墙”是指墙壁墙体厚度18厘米或24厘米。
通常情况下,建筑隔墙常见是砖块,而砖块大小通常是5厘米X 10厘米X 24厘米,经过不一样形式搭配就有了所谓5cm墙,10cm墙,18cm墙,24cm墙,但常见是18cm墙,24cm 墙。
(其中18墙间包含砖块结合间水泥等粘结物)24墙长3.5米高2.5米需要多少砖和水泥沙子!你用是什么砖块啊?通常有多孔砖和标准砖两种。
