电线电缆定义

电线电缆基础知识一、电线电缆的定义按照GB/T2900.10-1984的定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。

广义上的电线电缆都简称为电缆。

狭义的电缆是指绝缘电缆。

二、电线电缆的分类按用途可分为5大类1．裸电线与裸导体制品：指仅为导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。

2．绕组线：以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。

3．电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-750KV 各种电压等级、各种绝缘的电力电缆4．通信电缆和通信光缆：传输各种信息数据的电缆5．电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类的产品。

三、电线电缆的基本特性因为电线电缆产品广泛应用于不同场合，因此性能要求是多方面的。

从整体来看主要分为以下几个方面。

1.电性能2.导电性能：大多数产品要求有良好导电性能，大多产品要求有一定的电阻范围。

3.电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。

4.传输特性：指高频传输特性、抗干扰特性。

5.力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。

6.热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。

7.耐腐蚀和耐气候性能：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。

8.老化性能：指在机械（力）应力、电应力、热应力以及其它各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。

电力电线电缆基础知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

电线电缆基本知识电线电缆定义:用以传输电(磁)能、信息和实现电磁能转换的线材产品。

按用途分类:分为两大类:一、电力电缆:在电力系统中作传输或分配电能的通道。

可分为:1.裸电线: 一般用在高压输电线路,采用钢芯铝绞线。

2.电磁线: 用作变压器、电机绕组等电磁能量转换。

一般指漆包线,大型电机和变压器绕组用线,有时采用纤维或薄膜绕包绝缘。

3.电气装备用电线电缆:(1)仪器和设备连接用电缆;(2)设备内部连接用电线电缆;(3)家用电器电源线;(4)低压配电电缆;(5)自控温加热电缆;(6)特种电线电缆. 主要指耐高温、防火、核电站等用的电线电缆。

4.电力电缆: 一般指大容量,带有绝缘体、铠装、护套的固定敷设用电缆;电压范围: 1KV～500KV. 种类繁多。

二、通信控制电缆: 传输语音、图像、数据、控制信号等弱电信号的电线电缆。

1.通信电缆:(1)市内电话电缆;(2)长途电话电缆;(3)海底通信电缆;(4)通信光纤;(5)同轴电缆;(6)射频电缆等.2.信号电缆:(1)计算机间,计算机与外围设备间通信用电缆. 如:USB线, IEEE1394线, LANCABLE(即5类缆,6类缆,7类缆等), UL2919, UL2464, VDE线, HDMI线等。

(2)视频、音频设备间、测试设备间信号传输用电缆。

如：音响线，小型同轴电缆等。

3.控制电缆：一般用来传输控制信号。

如电梯电缆，野外，船用，车辆，航空，采矿，采油等专用电缆。

电线电缆基本结构：下面是一个电线电缆模型：1.导体：导体是电线电缆的核心部分，主要依靠其传输电（磁）能和信息。

导体材料一般是金属材料，如铜、铁、铝、银等金属材，也有非金属材料如碳，还有一些超导体也是用非金属材料合成的。

导体在结构上有实心及绞线两种，而其成份方面有纯金属、合金、镀层及漆包线等。

在设计过程中，对于不同的线材选用这些导体材料时，基于下面几个方面：（1）线材的使用场所及后工序加工方式。

电线电缆常见结构及各结构元件作用一、电缆电缆定义在我国,电线电缆是这样定义的：电缆电缆即用以传输电能、信息和实现电磁能转换的线材产品;也可以定义为是由一根或多根线芯以及它们各有自具有的绝缘层、保护层、屏蔽层、护套层等构件组成的用以传输电能、信息和实现电磁能转换的集合体裸电线类除外;二、电线电缆构成从电线电缆定义来看,一根电线或电缆不仅仅只是一根长长金属构成;通常是由导体线芯、绝缘层、屏蔽和护层这四部分组成,它们可以称为电线电缆组成结构元件或构件;特殊要求的电线电线需还要有填充料、抗拉元件等构件;电线电缆不同组成构件具有着不同的作用,它们相辅相成,不可或缺;三、电线电缆各组成构件作用导体构件——电线电缆导体也称导线是导电线芯的简称,是电线电缆的主体构件;电线电缆主要功能是用来传电流及电磁波信息,而电流及电磁波信息只能通过导体来输送;导体是产品进行电流或电磁波信息传输功能的最基本的必不可少的主要构件;光缆则以传输光波的光导纤维作为导体;常见的电线电缆导体构件材料有：铜、铝、铜包钢、铜包铝、光导纤维等绝缘构件——是包覆在导线外围四周起着电绝缘作用的构件;是构成电线电缆产品中必须具备的两个基本构件;电缆电缆绝缘层即能确保传输的电流或电磁波、光波只沿着导线行进而不流向外面,导体上具有的电位即对周围物体形成的电位差、即电压能被隔绝,即既要保证导线的正常传输功能,又要确保外界物体和人身的安全;绝缘构件主要材料：PVC、PE、XLPE、聚丙烯PP、氟塑料F,橡胶,纸,云母带等;屏蔽构件——是一种将线缆产品中电磁场与外界的电磁场进行隔离的构件;很长一断时间,线缆行业习惯把屏蔽层当用护层的一部分;其实他是可以做为单独一部分;屏蔽层除了电磁隔离——保证传递的息不外泄、不对外界仪器仪表线路产生干扰；外界电磁波也不会进入线缆产品中之外；还还置每一线对或多对数电缆的分组之间;屏蔽构件：裸铜线、铜包钢线、镀锡铜线等随着我们生活中存在的电磁波干扰源越来越多,促使有屏蔽结构的品种成倍增长；大家对将屏蔽层作为线缆产品中的一个基本构件的认识,已趋于认同;护层构件——在电线电缆中对产品整体特别是绝缘层起保护用作的构件;是电线电缆能在各种外部环境条件下长期正常工作的保证性构件;由于绝缘层主要性能在于具有优良的绝缘性,无法兼顾应付外界复杂多变的环境的性能;因此这种应对外界复杂多杂环境的性能必须由护层结构来承担;护层构件主要材料有： PVC、PE、橡胶、铝、钢带填充构件——填充构件多出现在多芯产品中,将这些绝缘线芯或线对成缆或分组多次成缆后,一是外形不圆整,二是绝缘线芯间留有很大空隙,因此必须在成缆时加入填充构件,填充结构是为了使成缆外径相对圆整以利于包带、挤护套;填充构件主要材料：PP绳;抗拉构件——：在开发特种细小、柔软型,同时要求多次弯、扭曲使用的产品中,抗拉元件则起着主要的作用;典型的结构是钢芯铝绞线、光纤光缆电缆等; 抗拉构件主要材料：钢丝。

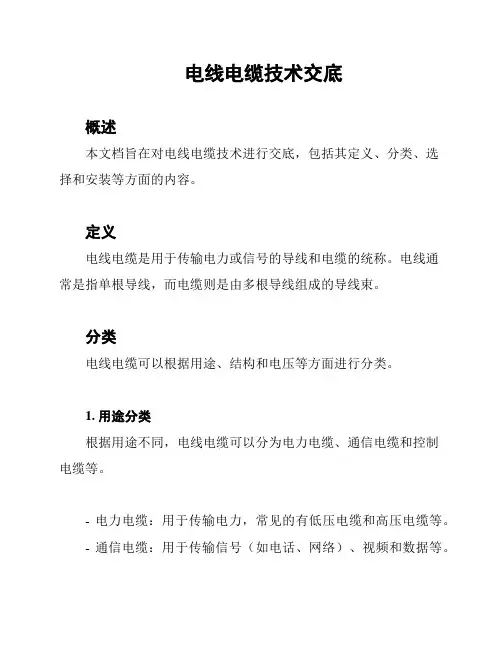

电线电缆技术交底概述本文档旨在对电线电缆技术进行交底，包括其定义、分类、选择和安装等方面的内容。

定义电线电缆是用于传输电力或信号的导线和电缆的统称。

电线通常是指单根导线，而电缆则是由多根导线组成的导线束。

分类电线电缆可以根据用途、结构和电压等方面进行分类。

1. 用途分类根据用途不同，电线电缆可以分为电力电缆、通信电缆和控制电缆等。

- 电力电缆：用于传输电力，常见的有低压电缆和高压电缆等。

- 通信电缆：用于传输信号（如电话、网络）、视频和数据等。

- 控制电缆：用于控制电气设备的工作，例如机器人、自动化系统等。

2. 结构分类根据结构不同，电线电缆可以分为单芯电缆和多芯电缆两种。

- 单芯电缆：只含有一根导线，适用于单线传输的场合。

- 多芯电缆：含有多根导线，可同时传输多个信号或电力。

3. 电压分类根据电压不同，电线电缆可以分为低压电缆、中压电缆和高压电缆等。

- 低压电缆：额定电压在1kV以下的电缆。

- 中压电缆：额定电压在1kV至35kV之间的电缆。

- 高压电缆：额定电压超过35kV的电缆。

选择选择合适的电线电缆需要综合考虑以下几个因素：1. 用途：根据实际需求确定所需的电线电缆类型。

2. 环境：考虑使用环境的温度、湿度、腐蚀性等特点。

3. 电压：根据需要确定所需的额定电压范围。

4. 负载：根据使用负载确定所需的电缆截面积。

5. 安全标准：选择符合安全标准要求的电缆。

安装电线电缆的安装过程需要严格按照相关规范和标准进行，以确保安全可靠的运行。

1. 预先准备：检查安装场所，清理杂物，确保安全。

2. 测量定位：根据设计要求和布线方案进行测量和定位。

3. 敷设固定：按照设计要求将电线电缆敷设到位，并进行固定和保护。

4. 连接接线：根据接线图进行正确的连接和绝缘处理。

5. 检测验收：验收安装质量，进行必要的测试和检测。

以上是对电线电缆技术的简要交底，希望对您有所帮助。

参考文献- 《电线电缆工程手册》- 《电线电缆技术规范》。

电缆电缆电缆介绍定义1：由一根或多根相互绝缘的导体外包绝缘和保护层制成，将电力或信息从一处传输到另一处的导线。

定义2：通常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。

电缆分类电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有外绝缘层的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆等等。

它们都是由多股导线组成，用来连接电路、电器等。

电缆用金属材料银金属导电性及导热性最高，具有良好的耐腐蚀性及耐氧化性，易于焊接；主要用于镀层和包复层；主要用做耐高温线及（注：依照集肤效应原理）用做高频通讯电缆导体。

铜导电性仅次于银，导热性仅次于金、银；抗腐蚀，无磁性，塑性好，易于焊接，用途广泛。

铜合金主要为提高铜的耐磨性，耐腐蚀性及机械物理性能。

铝导电性仅次于银、铜；导热性好，耐腐蚀性好，机械强度一般，塑性好，比重小。

缺点是抗拉强度低，不易焊接。

铝合金主要为提高铝的机械强度，耐热性及可焊性。

金，镍用做耐高温线。

铁（钢）常作复合导体的加强材料，如钢芯铝较线，铜包钢，铝包钢线等。

锌用做钢丝/钢带/铁导体的镀层，用以防腐蚀。

锡用做钢丝/铜线的镀层，用以防腐蚀，并有利于铜线的焊接。

安全要求埋设电缆线路的安全要求有：1.电缆线相互交叉时，高压电缆应在低压电缆下方。

如果其中一条电缆在交叉点前后1m范围内穿管保护或用隔板隔开时，最小允许距离为0.25m。

2.电缆与热力管道接近或交叉时，如有隔热措施，平行和交叉的最小距离分别为0.5m 和0.25m。

电线电缆分类详细介绍
电线电缆是指架设在建筑物的内外，用于输送电能、信号控制和其他用途的绝缘材料的集成电力设备。

电线电缆的分类普遍根据电缆的主体材料、外覆材料、结构等不同形式来进行。

一、根据电缆的主体材料分类：
1、铜电缆：用铜丝或导体线作为芯子，经过铜弯曲变形，再包以绝缘材料，又称铜绞线。

它是由铜线和绝缘材料组成的电缆，可以用于额定电压的内外线都可以用铜线，但是它的抗拉强度有时不能满足铠装要求，因此常伴有钢丝绞缆铠装在外表面，用以减少电缆的拉伸变形。

2、铝电缆：用铝弯曲成的芯子，用塑料绝缘材料包住，又因其外表面的铠装具有良好的抗拉强度和抗热性，所以普遍采用铝线来做电缆的内线。

3、钢电缆：由钢丝绞成的芯子，用塑料绝缘材料包住，经常用于高压电缆，一般情况下会配合铝线来使用，形成一种夹层结构。

二、根据外覆材料分类：
1、硅橡胶外护套电缆：由硅与橡胶结合而成的外护套电缆，主要用于有溶剂或高温的环境，具有优异的耐温性，耐溶剂和金属回缩等性能，但其局限性在于其较低的抗张力和伸长率以及较高的价格。

2、聚氯乙烯外护套电缆：由聚氯乙。
