NFV架构1.NFVI层FusionSphere将服务器，存储的物理资源进行虚拟化。
VIM：华为产品FusionSphere OM(FM)，负责虚拟化资源管理PIM：华为产品eSight，负责硬件管理eSight汇聚硬件告警，FM汇聚虚拟化资源告警，FM将虚拟化资源告警报给eSight，eSight 将硬件告警和虚拟化资源告警上报给U20202.NFVP层5GC网元(VNF)采用容器架构，容器建立在VM中，为虚机型容器。
VNFM：华为产品LCM，负责VNF的生命周期管理，可以对VNF进行扩缩容等。
CaaS-Master：华为产品FusionStage，负责容器的生命周期管理。
FusionStage告警作为VNFM的一部分向U2020上报网元VNF告警直接上报给U20203.VNFO层OSS：华为产品U2020NFVO：华为产品NFVO5GC网络架构5GC网元控制面网元间接口为服务化接口5GC网元功能简介AMF：(AMF执行MME中的接入控制和移动性管理功能)注册管理：连接管理，可达性管理，移动性管理，接入鉴权，接入授权合法监听转发UE和SMF间的SM消息转发UE和SMSF间的SMS消息SMF：(SMF相当于MME中的会话管理功能、SGW-C 和PGW-C功能的聚合)会话管理：UE IP 地址分配和管理，选择和控制UPF，配置UPF的流量定向，转发至合适的目的网络策略控制和Qos合法监听CDR搜集下行数据通知（Downlink Data Notification）.UPF: (UPF相当于SGW-U和PGW-U)数据面锚点连接数据网络的PDU会话点报文路由和转发：报文解析和策略执行合法监听(UP collection)UDM：(UDM相当于HSS)签约数据管理用户服务NF注册管理产生3GPP AKA 鉴权参数基于签约数据的接入授权(e.g. 漫游限制)保证业务/会话连续性AUSF：(AUSF相当于3GPP AAA Server)支持鉴权服务功能PCF: (PCF相当于PCRF)支持统一策略管理网络行为提供策略规则给控制面功能，由其执行从UDR获取签约相关信息以便做策略决策NEF: (NEF相当于SCEF，但是现在NEF开放的能力还未包括IMS部分向AF、第三方、边缘计算提供3GPP网络的能力和事件从AF获取外部应用信息以便提高给3GPP网络内部信息与外部信息的翻译功能将用于向外部开放的信息存储在UDR中UDR:存储和检索UDM的签约数据存储和检索PCF的策略数据存储和检索NEF的结构化数据，供网络能力开放存储和检索NEF的应用数据，供应用检测NSSF:选择服务UE的一组网络切片实例确定允许的NSSAI，并且如果需要的话，映射到签约的S-NSSAI确定配置的NSSAI，并且如果需要的话，映射到签约的S-NSSAI确定用于服务UE的AMF集合，或者可能基于配置通过查询NRF来确定候选AMF的列表NRF: (类似于dns功能)支持服务和网络功能发现功能维护网络功能信息，包括可用性及其支持服务5G网络接口及协议介绍控制面所有NF之间的交互采用服务化接口，同一种服务可以被多种NF调用，降低NF之间接口定义的耦合度，最终实现整网功能的按需定制，灵活支持不同的业务场景和需求服务化接口：服务化接口包含以下接口：Namf, Nsmf, Nudm, Nnrf, Nnssf, Nausf, Nnef, Nsmsf, Nudr, Npcf, N5g-eir, Nlmf.应用层包括JSON、Protobuf等编解码协议5G SBA接口协议栈的5层（从上到下）所采取的协议是：（1）API设计方式以Restful为主；（2）IDL（接口描述语言）采取OpenAPI 3.0；（3）序列化协议采取JSON；（4）应用层采取HTTP/2；（5）传输层采取TCP。
核心网（CS域）集成知识点
核心网（CS域）知识点集合
1.MGW R4中用于实现Traffic over IP的接口板是ET-MFG 板。
2.在GSM MSS系统中MSC服务器对PSTN连接需要定义使用的设备类型是UPDR类型。
3.相同的优先级（M3RSI），对于同一DEST表明loadsharing （负载平衡）。
4.激活M3UA路由的指令是M3RAI。
5.在IP承载的MC接口，SCTP和SCCP之间的适配层是M3UA 。
6.信令网关SG与软交换SS之间采用的协议是SIGTRAN。
7.一个ET-M4板可以配置多少个48个ATM VPs 。
8.MGW支持内嵌信令网关功能，实现信令的转发，在不同的组网中，MGW采用的信令
转发模式可以有以下几种。
答：MTP3B-M2UA信令转发模式。
9.爱立信M-MGw统计数据的采集粒度(Granularity Period)是15分钟。
10.那种统计不是记录程序？答：通道事件记录。
11.当用户数远远大于系统的信道总数，当系统信道全部被占用后，用户的呼叫将被系统拒
绝。
LOSS SYSTEM的话务量通常用什么表来计算？答：ERLAND B FORMULA。
（一）核心网基础知识介绍1．什么是核心网核心网即通信网络中处在网络架构中间位置的一系列网元的总称。
目前移动已经建成了一张2G/4G/物联网融合的核心网络，承载移动用户的语音、短信、数据等业务，核心网网络组织结构如下所示：2．电路域基础知识介绍（1）电路域网络结构以MSC POOL为单位组建网络，通过关口局实现与其他运营商的互联互通，2/3/4/5G用户遵照不换号原则，共用HSS/HLR，主要承载窄带语音、短信业务，随着话务量向VOLTE及VOIP迁移，现有电路域承载的话务量逐渐降低，但MSS所承载的物联网业务仍不见减少。
网络结构如下图：（2）电路域主要网元介绍MSS:负责完成信令层面业务的处理，并控制MGW的业务信息。
MGW：完成呼叫接续、越区切换控制、无线信道管理等功能，并产生和存储计费信息。
完成承载控制、媒体流的转换和净荷处理（如编解码、回音抑制、会议桥的建立）等功能。
关口局：GSM网与其它通信网络互通的接口设备，是完成互联互通转接的网关。
HLR：归属位置寄存器。
存储和管理归属移动用户信息，这些信息包括用户信息和位置信息两类，用户信息一般为静态数据，主要有用户的有关号码及用户类别，签约的电信业务、承载业务等。
3. 分组域基础知识介绍（1）分组域网络结构作为数据业务承载的通道，负责2/3/4/5G的数据业务承载，传统网络的MME、SAE-GW、PCRF采用各厂家专用设备，以MME POOL、SAE-GW POOL、PCRF POOL的方式组网。
网络结构如下图：（2）分组域主要网元介绍SGSN ：是GPRS用户接入交换子系统的接入点，主要负责GPRS 用户的接入控制、与HLR协同工作执行GPRS用户的附着、位置更新等移动性管理，以及对GPRS用户的计费等。
GGSN ：是GPRS网与外部分组数据网（如：Internet、企业专用网等）的接口。
GGSN接收移动台发送的数据，选路到相应的外部网络，或接收外部网络的数据，根据其地址选择GPRS网内的传输通道，传给相应的SGSN。
核心网基础知识培训一、核心网基础概念1. 核心网的定义核心网是移动通信网络的中枢部分，也是整个移动通信网络的核心部分。
它主要负责移动通信网络中的信令控制和数据传输，是移动通信网络中各种业务的统一接入和交换平台，承担着移动通信网络的调度和资源管理等重要任务。
2. 核心网的功能核心网负责移动通信网络中的信令控制和数据传输，主要包括移动性管理、接入控制、业务处理、计费和安全认证等功能。
它还承担着移动通信网络中各种业务的统一接入和交换平台，为用户提供高效、安全、可靠的移动通信服务。
3. 核心网的组成核心网由多个功能相互配合的组件构成，主要包括移动交换机、业务支持节点、接入网关、传输网等组件。
这些组件通过标准的接口和协议相互连接，共同构成了移动通信网络的核心部分。
二、核心网技术知识1. 移动性管理移动性管理是核心网的重要功能之一，主要包括位置登记、位置更新、呼叫寻呼等功能。
通过移动性管理，用户可以在移动通信网络中实现无缝的漫游，并且能够随时随地进行通信。
2. 接入控制接入控制是核心网的另一个重要功能，它主要负责用户接入认证、接入权限控制、访问控制和接入性能管理等功能。
通过接入控制，核心网可以保障网络资源的合理利用，并且为用户提供安全、可靠的接入服务。
3. 业务处理业务处理是核心网的核心功能之一，它主要包括呼叫控制、短信业务、数据业务和增值业务等功能。
通过业务处理，核心网可以实现各种不同类型的业务处理，为用户提供丰富多样的通信服务。
4. 计费计费是核心网的重要功能之一，它主要包括计费策略的制定、计费数据的采集和处理等功能。
通过计费，核心网可以实现对用户通信行为的监控和统计，为用户提供合理的计费服务。
5. 安全认证安全认证是核心网的重要功能之一，它主要包括用户身份鉴别、加密解密和安全通信等功能。
通过安全认证，核心网可以保障用户通信的安全性和隐私性，为用户提供安全可靠的通信服务。
三、核心网发展趋势1. 虚拟化技术随着云计算和大数据技术的发展，核心网将会逐渐采用虚拟化技术，实现网络功能的软件定义和灵活部署，降低网络运维成本，提高网络资源利用率。

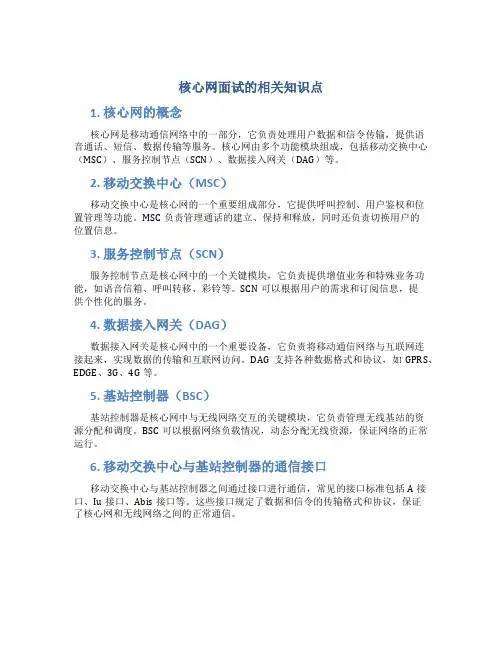

核心网面试的相关知识点1. 核心网的概念核心网是移动通信网络中的一部分，它负责处理用户数据和信令传输，提供语音通话、短信、数据传输等服务。
核心网由多个功能模块组成，包括移动交换中心（MSC）、服务控制节点（SCN）、数据接入网关（DAG）等。
2. 移动交换中心（MSC）移动交换中心是核心网的一个重要组成部分，它提供呼叫控制、用户鉴权和位置管理等功能。
MSC负责管理通话的建立、保持和释放，同时还负责切换用户的位置信息。
3. 服务控制节点（SCN）服务控制节点是核心网中的一个关键模块，它负责提供增值业务和特殊业务功能，如语音信箱、呼叫转移、彩铃等。
SCN可以根据用户的需求和订阅信息，提供个性化的服务。
4. 数据接入网关（DAG）数据接入网关是核心网中的一个重要设备，它负责将移动通信网络与互联网连接起来，实现数据的传输和互联网访问。
DAG支持各种数据格式和协议，如GPRS、EDGE、3G、4G等。
5. 基站控制器（BSC）基站控制器是核心网中与无线网络交互的关键模块，它负责管理无线基站的资源分配和调度。
BSC可以根据网络负载情况，动态分配无线资源，保证网络的正常运行。
6. 移动交换中心与基站控制器的通信接口移动交换中心与基站控制器之间通过接口进行通信，常见的接口标准包括A接口、Iu接口、Abis接口等。
这些接口规定了数据和信令的传输格式和协议，保证了核心网和无线网络之间的正常通信。
7. 移动网络中的信令流程在移动网络中，信令流程是实现通信的关键步骤。
它包括注册、鉴权、位置更新、寻呼、呼叫建立、呼叫保持和呼叫释放等过程。
通过这些信令流程，移动用户可以实现与其他用户的通信。
8. 移动网络中的漫游移动网络中的漫游是指用户在不同的网络之间切换，但仍能保持通信的能力。
移动用户可以通过漫游功能，在不同的城市、国家甚至大陆之间进行通信，享受无缝的通信服务。
9. QoS（Quality of Service，服务质量）QoS是指在移动通信网络中，为不同的业务提供不同的服务质量保障。
做核心网必须要知道的缩写（CE/PE/P/AR/BR/CR/SR）1、CE(Customer Edge Router)用户网络边缘路由器设备，是站点接入设备，属于软交换系统中级别最低的路由器，一般SS、TG、SG会直接连接在CE。
CE可以是路由器，也可以是交换机或主机2、PE(Provider Edge Router)服务提供商边缘路由器设备，与用户的CE直接相连，负责VPN业务接入。
PE位于骨干网络，是P和CE之间的分界。
3、P(Provider Router)服务提供商核心路由器设备，负责快速转发数据，不与CE直接相连。
位于骨干网络，负责建立标签交换路径，通过标签交换方式转发数据包4、AR接入路由器access router5、BR汇聚路由器broadband router6、CR核心路由器core router7、SR业务路由器service router______________________________________________________________PE\CE\P是MPLS VPN里的概念AR\BR\CR\SR都可以做PE\CE\P设备____________________________________________________________一般CR/BR是不会做PE设备的，只做P设备。
AR作为PE设备。
SR为业务路由器，一般做PE设备__________________________________________________________________PE(Provider Edge Router)服务提供商边缘路由器设备或者AR(接入路由器)基本是一个概念，某些运营商称为PE，比如联通。
某些运营商称为AR，比如移动.PE/AR是CE(Customer Edge Router用户网络边缘路由器设备)的直接上级路由器。
所有的软交换站点接入CE都上联到PE或者AR。

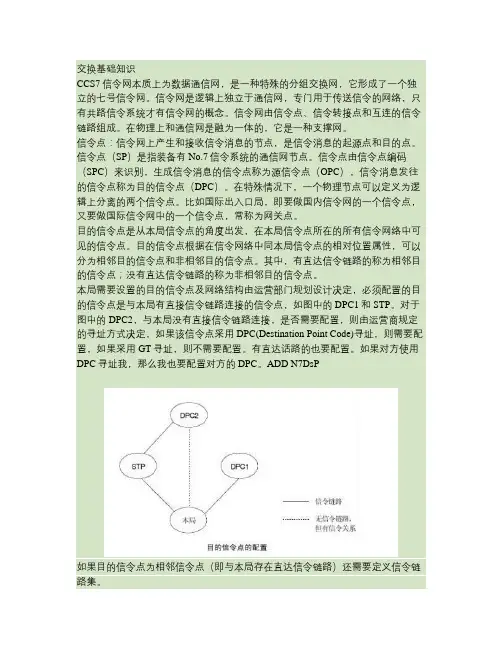

交换基础知识CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。
信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。
信令网由信令点、信令转接点和互连的信令链路组成。
在物理上和通信网是融为一体的，它是一种支撑网。
信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点。
信令点（SP）是指装备有No.7信令系统的通信网节点。
信令点由信令点编码（SPC）来识别，生成信令消息的信令点称为源信令点（OPC），信令消息发往的信令点称为目的信令点（DPC）。
在特殊情况下，一个物理节点可以定义为逻辑上分离的两个信令点。
比如国际出入口局，即要做国内信令网的一个信令点，又要做国际信令网中的一个信令点，常称为网关点。
目的信令点是从本局信令点的角度出发，在本局信令点所在的所有信令网络中可见的信令点。
目的信令点根据在信令网络中同本局信令点的相对位置属性，可以分为相邻目的信令点和非相邻目的信令点。
其中，有直达信令链路的称为相邻目的信令点；没有直达信令链路的称为非相邻目的信令点。
本局需要设置的目的信令点及网络结构由运营部门规划设计决定，必须配置的目的信令点是与本局有直接信令链路连接的信令点，如图中的DPC1和STP。
对于图中的DPC2，与本局没有直接信令链路连接，是否需要配置，则由运营商规定的寻址方式决定，如果该信令点采用DPC(Destination Point Code)寻址，则需要配置，如果采用GT寻址，则不需要配置。
有直达话路的也要配置。
如果对方使用DPC寻址我，那么我也要配置对方的DPC。
ADD N7DsP如果目的信令点为相邻信令点（即与本局存在直达信令链路）还需要定义信令链路集。
信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点。
具有信令点功能的STP称为综合型STP，无信令点功能的STP称为独立型STP。
5g高级知识点一、5G网络架构。
1. 核心网（5GC）- 基于服务的架构（SBA）- 5G核心网采用SBA，将网络功能模块化、服务化。
各个网络功能（如认证服务器功能 - AUSF、接入和移动性管理功能 - AMF等）以服务的形式提供，通过服务接口进行交互。
这种架构提高了网络的灵活性、可扩展性和可定制性。
例如，不同的运营商可以根据自身业务需求组合这些服务，快速推出新的业务。
- 网络切片。
- 概念：网络切片是5G核心网的关键特性。
它允许在同一个物理网络基础设施上创建多个逻辑网络，每个网络切片针对不同的业务场景（如eMBB - 增强移动宽带、uRLLC - 超高可靠低时延通信、mMTC - 海量机器类通信）进行优化。
- 实现方式：通过对网络资源（如带宽、计算资源、存储资源等）的隔离和分配，不同切片可以有不同的网络拓扑、协议配置和安全策略。
例如，对于自动驾驶这种uRLLC场景的网络切片，会优先保证低时延和高可靠性，而对于物联网的mMTC切片，则侧重于大规模连接的支持。
2. 接入网（5G - RAN）- 云化RAN（C - RAN）- 特点：C - RAN将基站的基带处理单元（BBU）集中化，形成基带池。
多个远端射频单元（RRU）通过前传网络连接到基带池。
这种架构降低了基站建设成本，提高了资源利用率。
例如，在人口密集区域，可以通过共享基带池资源，灵活分配处理能力给不同的RRU，满足高流量需求。
- 大规模MIMO（多输入多输出）- 原理：在基站侧使用大量的天线（例如64根或更多）同时与多个用户设备（UE）进行通信。
通过波束赋形技术，将信号能量集中在特定方向上，提高信号的传输效率和覆盖范围。
- 优势：大规模MIMO可以显著提高频谱效率，增加系统容量。
在相同的频段下，能够同时服务更多的用户，并且提高每个用户的数据传输速率。
二、5G关键技术。
1. 毫米波（mmWave）通信。
- 频段特点。
- 毫米波频段通常指30 - 300GHz的频段。
移动通信核心网基础知识培训一、引言移动通信网络是现代通信技术的重要组成部分，为全球数十亿用户提供无线通信服务。
核心网作为移动通信网络的关键部分，负责处理用户通信请求、数据传输、信令控制等功能。
为了帮助大家更好地了解移动通信核心网的基本知识，我们特此举办此次培训。
本培训将从移动通信核心网的概述、架构、关键技术、发展趋势等方面进行详细讲解，旨在提高大家对移动通信核心网的认知水平，为我国移动通信事业的发展贡献力量。
二、移动通信核心网概述1.定义与作用移动通信核心网（MobileCoreNetwork）是指移动通信网络中负责处理用户通信请求、数据传输、信令控制等关键功能的部分。
核心网是移动通信网络的大脑和心脏，负责将用户数据从发送端传输到接收端，并确保通信过程的安全、稳定、高效。
2.发展历程移动通信核心网的发展历程可以分为几个阶段：第一代移动通信网络（1G）采用模拟通信技术，核心网主要实现语音通信功能；第二代移动通信网络（2G）采用数字通信技术，核心网开始支持数据业务；第三代移动通信网络（3G）引入了分组交换技术，核心网支持更高速的数据传输；第四代移动通信网络（4G）采用全IP架构，核心网实现高速、高效的数据传输；第五代移动通信网络（5G）进一步优化核心网架构，支持更高速度、更低时延的通信需求。
三、移动通信核心网架构1.总体架构（1）接入网：负责将用户设备接入移动通信网络，包括基站、控制器等设备。
（2）传输网：负责将接入网与核心网之间的数据进行传输，包括光纤、微波等传输设备。
（3）核心网：负责处理用户通信请求、数据传输、信令控制等功能，包括移动交换中心（MSC）、服务网关（SGSN）、分组数据网关（GGSN）等设备。
（4）支撑系统：为核心网提供运营、维护、管理等功能，包括业务支撑系统（BSS）、运营支撑系统（OSS）等。
2.主要设备与功能（1）移动交换中心（MSC）：负责处理语音通信、短信业务、信令控制等功能。
5G核心技术有哪些？1）基于OFDM优化旳波形和多址接入2）实现可扩展旳OFDM间隔参数配备3）OFDM加窗提高多路传播效率4）先进旳新型无线技术5）灵活旳框架设计6）超密集异构网络7）网络切片8）网络旳自组织9）内容分发网络10）设备到设备通信11）边沿计算12）软件定义网络和网络虚拟化1.三大运营商5G频段划分？2.从拟定旳5G频谱划分方案来看, 中国电信获得3400MHz-3500MHz共100MHz带宽旳5G实验频率资源；中国联通获得3500MHz-3600MHz共100MHz带宽旳5G实验频率资源。
3.中国移动则将获得2515MHz-2675MHz、4800MHz-4900MHz频段旳5G实验频率资源, 其中2515-2575MHz、2635-2675MHz和4800-4900MHz频段为新增频段, 2575-2635MHz频段为重耕中国移动既有旳TD-LTE（4G）频段。
简要描述NR中Frame、subframe、slot、symbol之间关系？1个Frame长度10ms, 1个subframe长度1ms；1个Frame中有10个subframe；4.1个subframe中slot个数, 取决于numerology u配备（u=0,1,2,3,4, 1个subframe相应slot个数为2u）；5.1个slot有14个symbol（NCP）, 或12个symbol（ECP）。
NR中重要用到旳信道栅格分为哪两类？RFchannel raster（频带信道栅格）和Synchronization channelraster（同步信道栅格）Synchronizationchannel raster用于标记SS block也许旳频率位置集, 涉及同步信道PSS / SSS和PBCH；RFchannel raster重要用于辨认由基站传播旳整个RF载波旳也许频率位置集合。
6.简要阐明一下NR测量配备中重要涉及哪些部分？7.涉及Measurement objects , Reporting configurations, Measurementidentities, Quantityconfigurations, Measurement gaps。
NGB核心网技术知识点
NGB网络分三层：核心层、汇聚层、接入层
核心网采用TSR组成核心数据节点
现代通信网三大支柱：光纤通信、卫星通信、无线电通信
光纤通信占主导地位
第一代光网络SDH，第二代光网络OTN
SDH传输步骤：映射、定位、复用
波分复用WDM：利用多个激光器在单条光纤上同时发送多束不同波长激光
WDM特点：超大容量传输、节约光纤资源
光传送网OTN以波分复用为基础，处理的基本对象是波长级业务
GMPLS五种接口：分组交换接口PSC、第二层交换接口L2SC、时隙交换接口TDMC、波长交换接口LSC、光纤交换接口FSC
光路交换OCS阶段：链路建立阶段、链路保持阶段、链路拆除阶段
ASON接口：控制-传送-CCI、管理-控制-NMI-A、管理-传送-NMI-T
ASON三个连接：永久连接、软永久连接、交换连接
ASON核心部分：控制平面
用户网络接口UNI和网络网络接口NNI是ASON的关键和区别
光分插复用器OADM两种类型：固定型、可重构型
电信管理网TMN三个结构：功能结构、信息结构、物理结构
简单网络管理协议SNMP的前身简单网关监控协议SGMP
接入功能、终端功能、封装功能、映射功能体现的是层与层之间的操作
转发功能、互操作功能、隧道功能、路由功能是网络层和MPLS层上（层内）的操作
信令功能、路径计算功能、1+1保护功能是MPLS层（层内）的功能
DCN两种消息传递方式：光纤内方式、光纤外方式
TSR设计原则：扩展性、嵌入性、稳定性
DCM流程：呼叫请求的过程（呼叫建立、释放）、连接请求过程（连接建立、释放）
自动发现类别：层邻接发现、物理媒介邻接发现、控制实体逻辑邻接发现、自动业务发现 专用保护：1+1保护、1:1保护
OTN分为三层：光通道层OCh、光复用段层OMSn、光传送段层OTSn
OTN三种保护：路径保护、子网连接保护、共享保护环
OTN的时分复用采用异步映射方式
NGB网络基于3TNet技术体系和架构：骨干网、接入网、运营支撑平台
ASON网络管理的特点：采用集中式网管与分布式控制平面相结合的管理方式，路由配置响应时间大大减少。
适应智能化网络的管理需求，提供动态的带宽分配与电路调度。
强大的网络层管理功能可实现全网的业务提供与保护恢复策略。
标准网络管理接口有利于与IP网网络管理不断融合。
