ug工程图标注和符号

因为一直都是二维出图纸，在UG中部怎么会
就现学现卖了

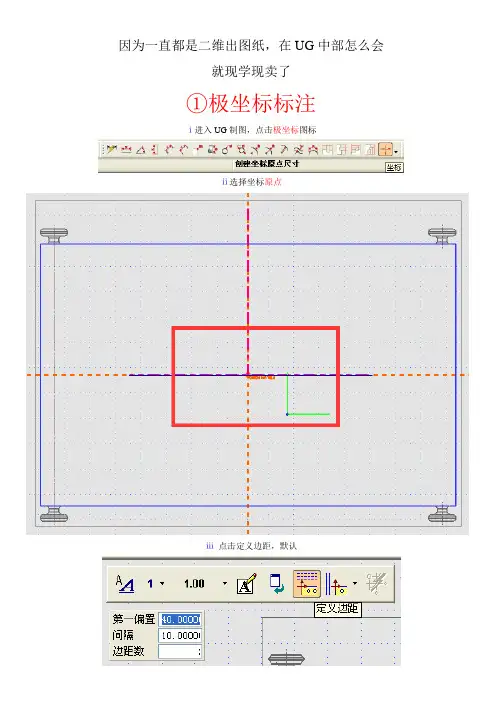

①极坐标标注
ⅰ进入UG制图，点击极坐标图标
ⅱ选择坐标原点
ⅲ点击定义边距，默认
点选椭圆部分
ⅳ点自动注尺寸
ⅴ点击要标注的点，如下图橙色部分
ⅵ然后点击中键确认，并调整尺寸位置，如下图

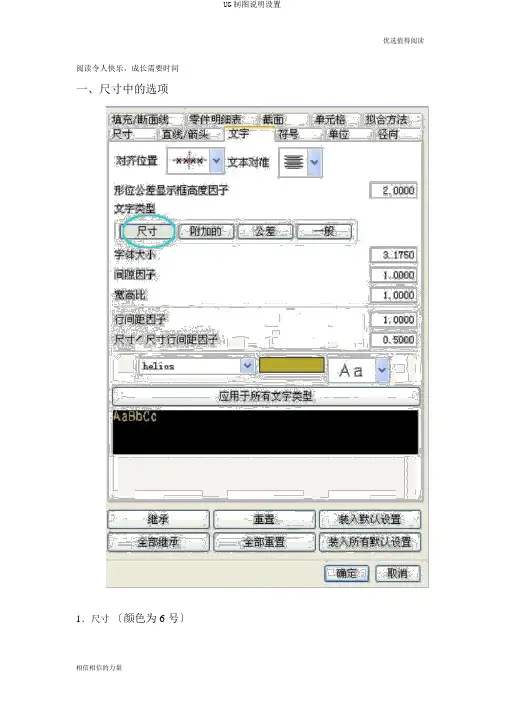

ⅶ点击编辑样式，并选中要编辑的尺寸
ⅷ选中后，点钩
ⅸ把左边椭圆部分内容改为方框部分内容
全部改好后，点全部继承 应用并确定
ⅹ效果如下图
②一般标注
ⅰ点击水平/竖直基准线标注
ⅱ选好基准面/边，再点选相对应方向上的标注边，如下图
ⅲ按①中ⅶ~ⅸ编辑，在最后确定前，加一步
偏移值的±完全看实际情况
ⅳ设置完后，如下图
欧了。

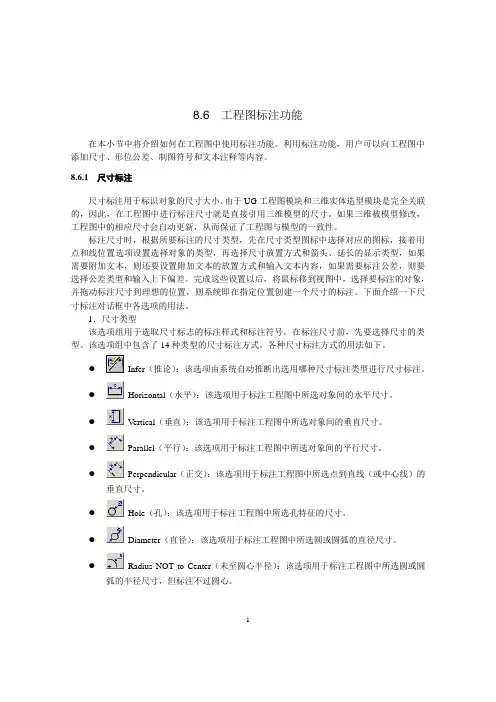

8.6 工程图标注功能在本小节中将介绍如何在工程图中使用标注功能。

利用标注功能，用户可以向工程图中添加尺寸、形位公差、制图符号和文本注释等内容。

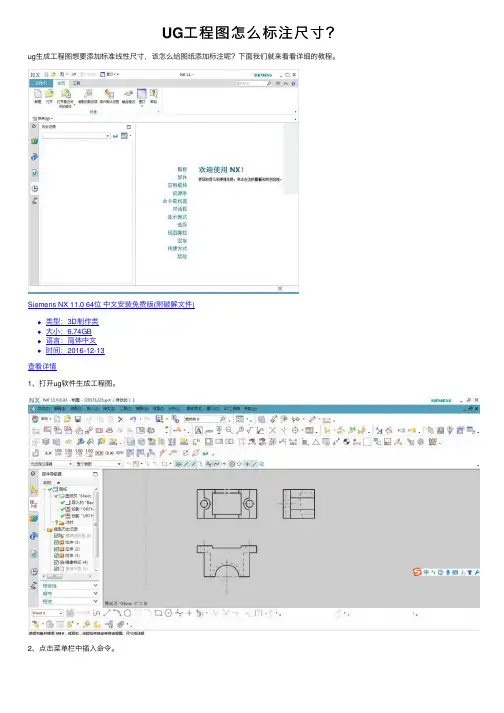

8.6.1 尺寸标注尺寸标注用于标识对象的尺寸大小。

由于UG工程图模块和三维实体造型模块是完全关联的，因此，在工程图中进行标注尺寸就是直接引用三维模型的尺寸。

如果三维被模型修改，工程图中的相应尺寸会自动更新，从而保证了工程图与模型的一致性。

标注尺寸时，根据所要标注的尺寸类型，先在尺寸类型图标中选择对应的图标，接着用点和线位置选项设置选择对象的类型，再选择尺寸放置方式和箭头、延长的显示类型，如果需要附加文本，则还要设置附加文本的放置方式和输入文本内容，如果需要标注公差，则要选择公差类型和输入上下偏差。

完成这些设置以后，将鼠标移到视图中，选择要标注的对象，并拖动标注尺寸到理想的位置，则系统即在指定位置创建一个尺寸的标注。

下面介绍一下尺寸标注对话框中各选项的用法。

1．尺寸类型该选项组用于选取尺寸标志的标注样式和标注符号。

在标注尺寸前，先要选择尺寸的类型。

该选项组中包含了14种类型的尺寸标注方式。

各种尺寸标注方式的用法如下。

●Infer（推论）：该选项由系统自动推断出选用哪种尺寸标注类型进行尺寸标注。

●Horizontal（水平）：该选项用于标注工程图中所选对象间的水平尺寸。

●V ertical（垂直）：该选项用于标注工程图中所选对象间的垂直尺寸。

●Parallel（平行）：该选项用于标注工程图中所选对象间的平行尺寸。

●Perpendicular（正交）：该选项用于标注工程图中所选点到直线（或中心线）的垂直尺寸。

●Hole（孔）：该选项用于标注工程图中所选孔特征的尺寸。

●Diameter（直径）：该选项用于标注工程图中所选圆或圆弧的直径尺寸。

●Radius NOT to Center（未至圆心半径）：该选项用于标注工程图中所选圆或圆弧的半径尺寸，但标注不过圆心。

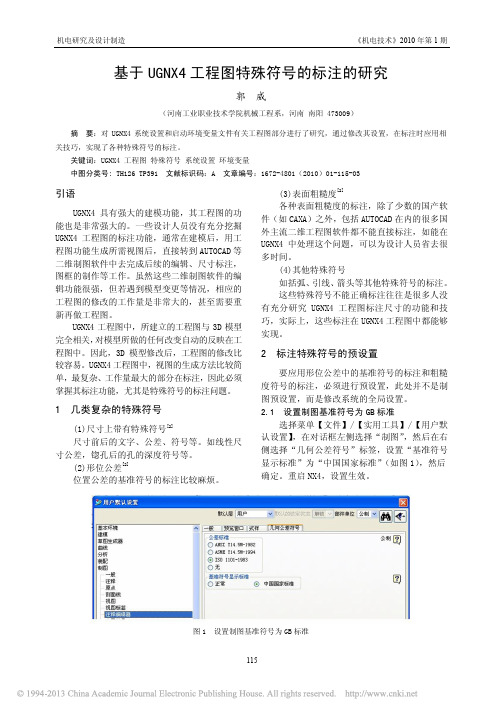

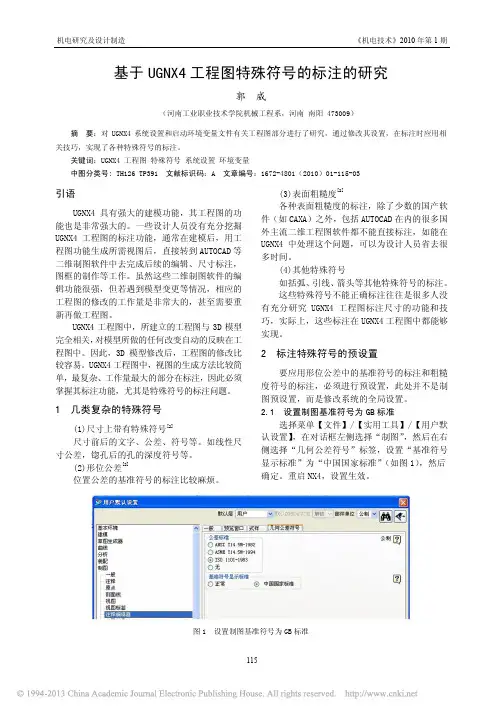

机电研究及设计制造 《机电技术》2010年第1期115基于UGNX4工程图特殊符号的标注的研究郭 威（河南工业职业技术学院机械工程系，河南 南阳 473009）摘 要：对UGNX4系统设置和启动环境变量文件有关工程图部分进行了研究，通过修改其设置，在标注时应用相关技巧，实现了各种特殊符号的标注。

关键词：UGNX4 工程图 特殊符号 系统设置 环境变量中图分类号: TH126 TP391 文献标识码：A 文章编号：1672-4801（2010）01-115-03引语UGNX4具有强大的建模功能，其工程图的功能也是非常强大的。

一些设计人员没有充分挖掘UGNX4工程图的标注功能，通常在建模后，用工程图功能生成所需视图后，直接转到AUTOCAD 等二维制图软件中去完成后续的编辑、尺寸标注，图框的制作等工作。

虽然这些二维制图软件的编辑功能很强，但若遇到模型变更等情况，相应的工程图的修改的工作量是非常大的，甚至需要重新再做工程图。

UGNX4工程图中，所建立的工程图与3D 模型完全相关，对模型所做的任何改变自动的反映在工程图中。

因此，3D 模型修改后，工程图的修改比较容易。

UGNX4工程图中，视图的生成方法比较简单，最复杂、工作量最大的部分在标注，因此必须掌握其标注功能，尤其是特殊符号的标注问题。

1 几类复杂的特殊符号(1)尺寸上带有特殊符号[2]尺寸前后的文字、公差、符号等。

如线性尺寸公差，锪孔后的孔的深度符号等。

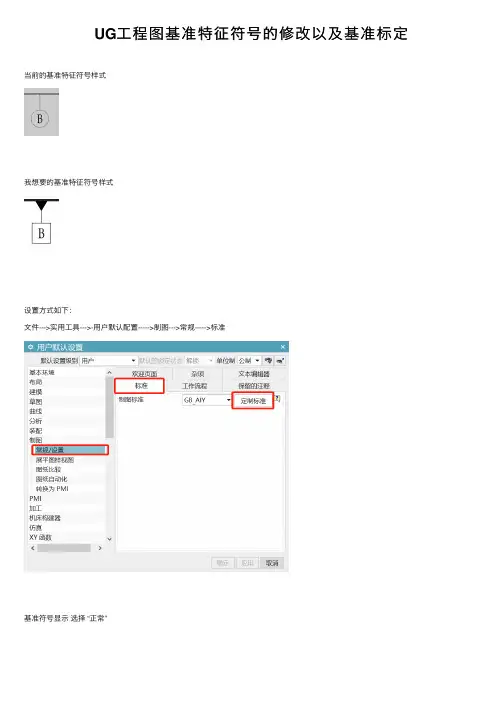

(2)形位公差[2]位置公差的基准符号的标注比较麻烦。

(3)表面粗糙度[2]各种表面粗糙度的标注，除了少数的国产软件（如CAXA）之外，包括AUTOCAD 在内的很多国外主流二维工程图软件都不能直接标注，如能在UGNX4中处理这个问题，可以为设计人员省去很多时间。

(4)其他特殊符号 如括弧、引线、箭头等其他特殊符号的标注。

这些特殊符号不能正确标注往往是很多人没有充分研究UGNX4工程图标注尺寸的功能和技巧，实际上，这些标注在UGNX4工程图中都能够实现。

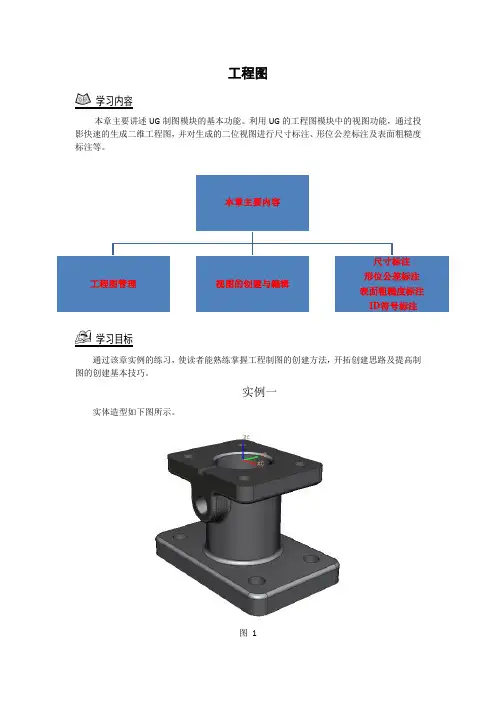

工程图学习内容本章主要讲述UG制图模块的基本功能。

利用UG的工程图模块中的视图功能，通过投影快速的生成二维工程图，并对生成的二位视图进行尺寸标注、形位公差标注及表面粗糙度标注等。

学习目标通过该章实例的练习，使读者能熟练掌握工程制图的创建方法，开拓创建思路及提高制图的创建基本技巧。

实例一实体造型如下图所示。

图 1一、新建工程图1、打开三维零件模型。

2、选择下拉菜单→点击制图模块，系统弹出如图2所示【工作表】对话框。

用户可以在此设置所要建立的工程图纸的大小、名称以及其他设置。

图 2 图33、在此实例中，我们采用标准尺寸，大小下拉选择A4-210x297，刻度尺选择1:1，图纸名称输入零件名（此处注意，名称不得有中文，空格等），单位选择‘毫米’，投影选择我国标准规定投影‘第一视图投影’，取消自动启动基本视图命令选择，设置完成后单击按钮即可完成新图纸的创建。

二、编辑工程图1、如果在工程图的绘制过程中，图纸的格式设置不能满足要求时，则需要对图纸进行编辑操作。

选择【编辑】→【图纸页】选项，系统将再次弹出如图4所示【工作表】对话框。

2、用户可以在该对话框中修改原来图纸的参数后，单击按钮即可。

图 4三、预设置UG NX6.0的默认设置是国际通用的制图标准,其中很多选项不符合我国国家标准,所以在创建工程图之前，一般需要对工程图参数进行预设置，避免后续的大量修改工作,可提高工作效率。

通过工程图参数的预设置，可以控制箭头的大小和形式、线条的粗细、不可见线的显示与否、标注样式和字体大小等。

但这些预设置只对当前文件和以后添加的视图有效，而对于在设置之前添加的视图则需要通过视图编辑来修改。

1、选择菜单栏中的【首选项】→【制图】，系Array统弹出如图所示【制图首选项】对话框，选择选项卡，切换如图所示界面，取消选中‘显示边界’。
