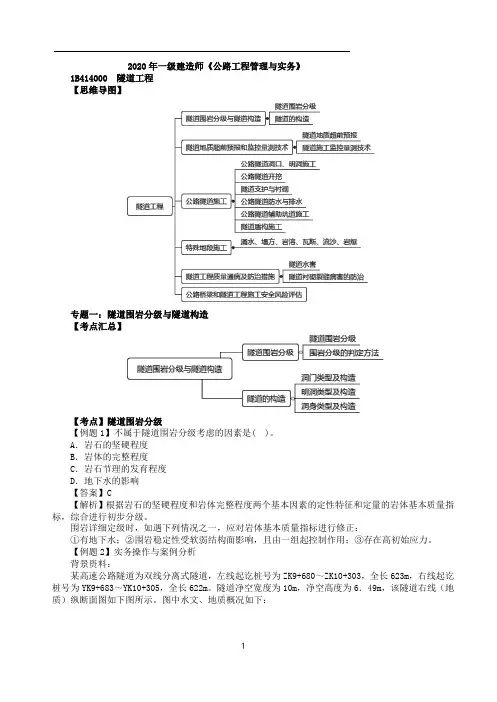

2020年一级建造师《公路工程管理与实务》1B414000 隧道工程【思维导图】专题一：隧道围岩分级与隧道构造【考点汇总】【考点】隧道围岩分级【例题1】不属于隧道围岩分级考虑的因素是( )。

A．岩石的坚硬程度B．岩体的完整程度C．岩石节理的发育程度D．地下水的影响【答案】C【解析】根据岩石的坚硬程度和岩体完整程度两个基本因素的定性特征和定量的岩体基本质量指标，综合进行初步分级。

围岩详细定级时，如遇下列情况之一，应对岩体基本质量指标进行修正：①有地下水；②围岩稳定性受软弱结构面影响，且由一组起控制作用；③存在高初始应力。

【例题2】实务操作与案例分析背景资料：某高速公路隧道为双线分离式隧道，左线起讫桩号为ZK9+680～ZK10+303，全长623m，右线起讫桩号为YK9+683～YK10+305，全长622m。

隧道净空宽度为10m，净空高度为6．49m，该隧道右线（地质）纵断面图如下图所示。

图中水文、地质概况如下：A 段：围岩为中风化灰岩，岩质坚硬，岩体破碎；属浅埋段。

[BQ]=280～330。

存在少量裂隙水。

B 段：围岩为弱风化灰岩，岩质坚硬，岩体呈块状，完整性好。

[BQ]=396～440。

存在裂隙水，以渗水为主。

C 段：围岩为中、弱风化灰岩，岩质坚硬，岩体呈块状、破碎状。

存在F1 断裂破碎带。

[BQ]=220～245。

以渗水为主，可能产生瞬时涌水。

根据围岩分级的综合评判方法，该右线隧道围岩分布有Ⅲ、Ⅳ、Ⅴ级围岩。

为确定YK9+730～YK9+790 段施工方法，承包人对预裂爆破和光面爆破的工艺特点进行了比较（见下表），结合本段的地质特点，决定采用预裂爆破方案施工。

根据水文、地质条件以及开挖断面的宽度，承包人拟对YK9+974～YK10+030段采用全断面开挖施工、初次支护采用“钢筋网片+喷射混凝土+锚杆”方案。

【问题】1．根据资料中水文、地质概况，分别判断A、B、C 段围岩级别。

2．改正上表中的错误描述，[按“××（方案）的××（比较项目）应为……”描述]。

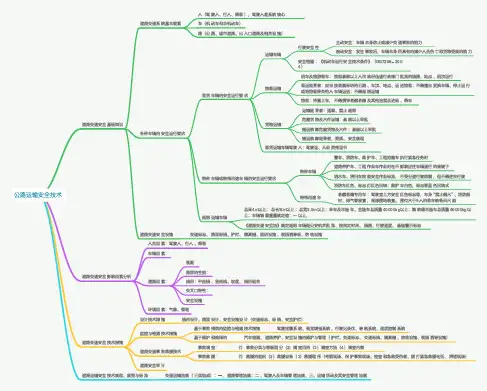

思维导图：交通工程【思维导图】[典题精研][典例](2020·全国卷Ⅱ·节选)阅读图文材料，完成下列要求。

玉米油是利用玉米胚芽生产的一种谷物油脂，营养丰富，口味清香。

玉米油生产流程由毛油提取和毛油精炼等环节构成，胚芽的毛油提取率为40%，由毛油到精炼油的转化率为90%。

山东邹平某公司是我国建设最早、目前规模最大的玉米油产品研发和生产企业，其玉米油销售量占国内市场的50%。

该公司在山东惠民、辽宁铁岭、内蒙古通辽和鄂尔多斯建有毛油压榨工厂，在公司本部、浙江杭州、广东广州建有精炼油和小包装产品生产基地(如图)，将毛油运输至精炼油生产基地多使用集装箱液袋(一次性使用的储存和运输各种非危险液体货物的软体包装容器)，使用罐箱或铁桶运输则越来越少。

推测并解释将毛油由铁岭运输到广州精炼油生产基地的合理交通方式，指出使用集装箱液袋运输相对于使用铁桶运输的优势。

[图解思路][答案]合理交通方式为陆海联运；因为长距离海运费用较低，节约运输成本。

相比铁桶运输，使用集装箱液袋运输转运方便，只需单程运输，节约运输费用；液袋可充分利用集装箱的空间，装载量大(具有规模运输优势)。

[感悟核心素养]区域注重了广州和铁岭的区位特征，体现了区域认知的落实认知综合思维题目分析了广州和铁岭之间的运输方式，综合考虑了距离与运费之间的关系，比较了各种交通运输方式的特点，进行了选择。

对铁桶与集装箱运送毛油比较，体现了要素综合、时空综合和地方综合的落实1．交通运输区位因素评价类思维流程(1)交通运输线、点建设的区位分析(2)交通运输线、点建设的区位条件评价或布局根据交通线或点的分布图或区域图――→判断交通线、点布局的合理性――→分析布局合理与否的理由2．交通运输线区位条件分析思考方向满分术语自然因素地形、地质、水文、气候、里程沿河谷(等高线)分布，地形相对平坦，施工难度小，工程量小；地质构造稳定(复杂)，自然灾害较少(多发)；避开(穿过)沼泽地，跨越河流少(多)，工程量小(大)；气候条件好(差)，受××气象灾害影响小(大)；距离长(短)，运营时间长(短)经济因素资源、经济、科技、人口××资源丰富地区，对交通运输需求量大，利于把资源优势变成经济优势，带动经济发展；经过地区经济发达，沿线地区客货运输需求量大，促进沿线经济发展；科技发达，××自然难题被克服；经过居民点多(少)社会因素就业、国防、民族团结、环境带动相关产业发展，促进就业，缓解就业压力；利于加强民族团结、巩固国防；少穿过自然保护区(重要文物古迹)和生态环境脆弱区，减少对自然环境的影响思考方向满分术语陆域地形、交通、经济腹地、城市依托地形相对平坦(崎岖)、开阔(狭窄)，利(不利)于港口建设；交通运输便利，可以实现河海(水陆)联运；经济腹地广阔，客货运输需求量大；以××城市为依托，提供充足的人力、物力和财力支持水域航道、停泊、避风、冰期港阔水深，利于船只的停泊和航行；泥沙含量大，容易淤积，不利于大型船只停靠；位于峡湾，避风、避浪；无结冰期(结冰期长)，通航时间长(短)评价交通运输方式的优劣，阐述或说明交通线、点建设的作用等。

第一部分市政公用工程技术第一章城镇道路工程第1节城镇道路工程结构与材料城镇道路分类与分级沥青路面结构组成特点水泥混凝土路面构造特点沥青混合料组成与材料沥青路面材料的再生应用第2节城镇道路路基施工城镇道路路基施工技术城镇道路路基压实作业要点岩土分类与不良土质处理方法水对城镇道路路基的危害第3节城镇道路基层施工不同无机结合料稳定基层特性城镇道路基层施工技术土工合成材料的应用第4节城镇道路面层施工沥青混合料面层施工技术改性沥青混合料面层施工技术水泥混凝土路面施工技术城镇道路大修维护技术要点第二章城市桥梁工程第1节城市桥梁工程结构与材料城市桥梁结构组成与类型不同形式挡土墙的结构特点钢筋混凝土施工技术预应力混凝土施工技术预应力材料的技术要求混凝土强度及配比要求第2节城市桥梁下部结构施工桩基基础施工方法与设备选择墩台、盖梁施工技术各类围堰施工要求第3节城市桥梁上部结构施工现浇预应力（钢筋）混凝土连续梁施工技术装配式梁（板）施工技术钢——混凝土结合梁施工技术钢梁制作与安装要求钢筋（管）混凝土拱桥施工要点斜拉桥施工技术要点第4节管涵和箱涵施工管涵施工技术要点箱涵顶进施工技术要点第三章城市轨道交通工程第1节城市轨道交通工程结构与特点地铁车站结构与施工方法地铁区间隧道结构与施工方法轻轨交通高架桥梁结构与施工要点城市轨道交通的轨道结构组成第2节明挖基坑施工深基坑支护结构与变形控制基槽土方开挖及护坡技术地基加固处理方法工程降水方法第3节盾构法施工盾构施工条件与现场布置要求盾构法始发与接收施工技术盾构掘进技术盾构法施工地层变形控制措施盾构机型选择要点第4节喷锚暗挖（矿山）法施工喷锚暗挖法的掘进方式选择喷锚加固支护施工技术衬砌及防水施工要求小导管注浆加固技术管棚施工技术第四章城市给水配水工程第1节给水排水厂站工程结构与特点厂站工程结构与施工方法给水与污水处理工艺流程给水与污水处理厂试运行第2节给水排水场站工程施工现浇（预应力）混凝土水池施工技术装配式预应力混凝土水池施工技术构筑物满水试验的规定沉井施工技术水池施工中的抗浮措施第五章城市管道工程第1节城市给水排水管道工程施工开槽管道施工技术不开槽管道施工方法选择要点管道功能性试验的规定砌筑沟道施工要点给排水管网维护与修复技术第2节城市供热管道工程施工供热管道施工与安装要求供热管道功能性试验的规定供热管网附件及供热站设施安装要点供热管道的分类第3节城市燃气管道工程施工燃气管道施工与安装要求燃气管道功能性试验的规定燃气管道的分类燃气管网附属设备安装要点第六章生活垃圾填埋处理工程第1节生活垃圾填埋处理工程施工泥质防水层及膨润土垫(GCL)施工技术聚乙烯(HDPE)膜防渗层施工技术垃圾填埋与环境保护要求第2节施工测量场区控制测量竣工图编绘与实测第七章城市绿化与园林工程第1节城市绿化工程施工草坪与花坛施工技术城市绿化植物与有关设施的距离要求树木栽植与大树移植技术第2节园林工程施工园路与广场工程施工技术园林给排水工程施工技术园林假山掇石工艺与技术要点第三部分市政公用工程项目施工相关法规与标准第一章相关法律法规第1节《城市道路管理条例》有关规定道路与其他市政公用设施建设应遵循的原则关于占用或挖掘城市道路的管理规定第2节《城市绿化条例》有关规定保护城市绿地的规定保护城市的树木花草和绿化设施的规定第二章相关技术标准《城镇道路工程施工与验收规范》的有关规定城镇道路工程施工过程技术管理的规定城镇道路工程施工开放交通的规定第2节《城市桥梁工程施工与验收规范》的有关规定城市桥梁工程施工过程质量控制的规定悬索桥的索鞍、索夹与吊索施工技术要点第3节《地下铁道工程施工及验收规范》的有关规定喷锚暗挖法隧道施工的规定盾构法隧道掘进速度控制的规定第4节《给水排水构筑物施工及验收规范》的有关规定给排水构筑物工程所用材料、产品的规定水池气密性试验的要求第5节《给水排水管道工程施工及验收规范》的有关规定给水排水管道工程施工质量控制的规定给水排水管道沟槽回填的要求第6节《城市供热管网工程施工及验收规范》的有关规定供热管道焊接施工单位应具备条件直埋保温接头的规定《城镇燃气输配工程施工及验收规范》的有关规定钢管焊接人员应具备的条件聚乙烯燃气管道连接的要求第8节《城市绿化工程施工及验收规范》的有关规定种植穴、槽的挖掘要求园林植物生长所必需的最低种植上层厚度第三章一级建造师（市政公用工程）注册职业管理规定及相关要求一级建造师（市政公用工程）注册执业工程规模标准一级建造师（市政公用工程）注册执业工程范围一级建造师（市政公用工程）施工管理签章文件目录第6节市政公用工程施工现场管理施工现场布置与管理要点环境保护和文明施工管理要点实名制管理有关规定质量管理第8节市政公用工程施工质量管理质量计划编制注意事项质量计划实施要点施工准备阶段质量管理措施施工过程的质量事故预防措施第9节城镇道路工程质量检查与检验无机结合料稳定基层施工质量检杳与验收沥青混合料面层施工质量检查与验收水泥混凝土面层施工质量检查与验收冬、雨期施工质量保证措施压实度的检测方法与评定标准第10节城市桥梁工程质量检查与检验钻孔灌注桩施工质量事故预防措施大体积混凝土浇筑施工质量检查与验收预应力张拉施工质量事故预防措施钢管混凝土浇筑施工质量检查与验收第11节城市轨道交通工程质量检查与检验地铁车站工程施工质量检查与验收喷锚支护施工质量检查与验收盾构法隧道施工质量检查与验收第12节城市给排水场站工程质量检查与检验给水排水混凝土构筑物防渗漏措施城市给水工程滤池与滤板施工质量检查与验收第13节城市管道工程质量检查与检验城市燃气、供热管道施工质量检查与验收柔性管道回填施工质量检查与验收第14节市政公共工程施工安全管理施工安全风险识别与预防措施施工安全保证计划编制要点施工安全检查内容与方法第15节明挖基坑施工安全事故预防防治基坑坍塌、掩埋的安全措施开挖过程中地下管线的安全保护措施施工监控量测内容与方法第16节城市桥梁工程施工安全事故预防桩基施工安全措施模板支架和拱架施工安全措施箱涵顶进施工安全措施旧桥梁拆除施工安全措施第17节隧道工程施工安全事故预防盾构法施工安全措施喷锚暗挖法施工安全措施第18节市政公用工程职业健康安全与环境管理职业健康安全体系的要求环境管理体系的要求第19节市政公用工程竣工验收与备案工程竣工验收注意事项工程档案编制要求工程竣工备案的有关规定城市建设档案管理与报送的规定。

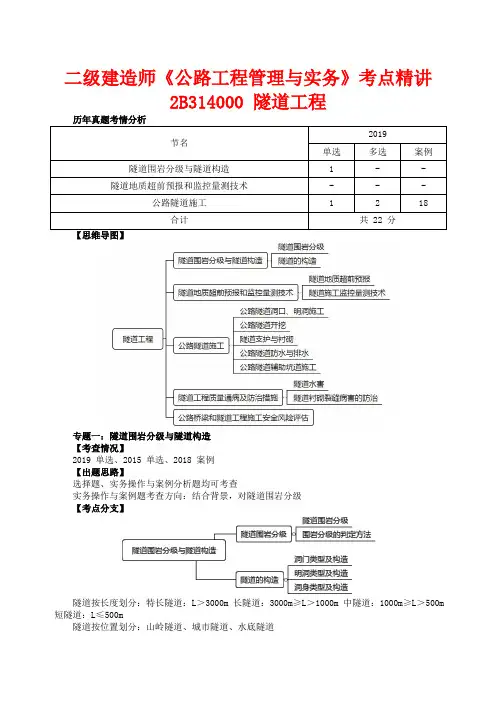

二级建造师《公路工程管理与实务》考点精讲2B314000 隧道工程专题一：隧道围岩分级与隧道构造【考查情况】2019 单选、2015 单选、2018 案例【出题思路】选择题、实务操作与案例分析题均可考查实务操作与案例题考查方向：结合背景，对隧道围岩分级【考点分支】隧道按长度划分：特长隧道：L＞3000m 长隧道：3000m≥L＞1000m 中隧道：1000m≥L＞500m 短隧道：L≤500m隧道按位置划分：山岭隧道、城市隧道、水底隧道【考点】隧道围岩分级一、公路隧道围岩分级二、围岩分级的判定方法1.2. BQ 进行修： （1） 有地下水；（2） 围岩稳定性受软弱结构面影响，且由一组起控制作用； （3） 存在高初始应力。

【例题·单选】隧道围岩分级一般采用两步分级的综合评判方法，其初步分级考虑的基本因素是（ ）。

【2019 真题】A.围岩的坚硬程度和地下水B.围岩完整程度和初始应力C.岩石的坚硬程度和岩体的完整程度D.岩体的完整程度和地下水 【答案】C【解析】根据岩石的坚硬程度和岩体完整程度两个基本因素的定性特征和定量的岩体基本质量指标，综合进行初步分级。

【例题·实务操作与案例分析（2018 真题节选）】背景资料：某山岭隧道为单洞双向两车道公路隧道，其起讫桩号为 K68+238～K69+538，隧道长 1300m 。

该隧道设计图中描述的地质情况为：K68+238～K68+298 段以及 K69+498～K69+538 段为洞口浅埋段，地下水不发育，出露岩体极破碎，呈碎、裂状；K68+298～K68+598 段和 K69+008～K69+498 段，地下水不发育，岩体为较坚硬岩，岩体较破碎，裂隙较发育且有夹泥，其中，K68+398～K68+489 段隧道的最小埋深为 80m ；K68+598～K69+008 段，地下水不发育，岩体为较坚硬岩，岩体较为完整，呈块状体或中厚层结构，裂隙面内夹软塑状黄泥。
