uln2003a的工作原理

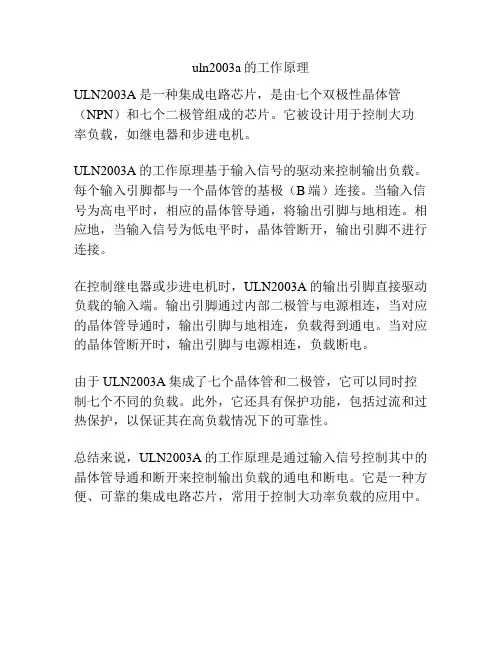

ULN2003A是一种集成电路芯片，是由七个双极性晶体管（NPN）和七个二极管组成的芯片。

它被设计用于控制大功率负载，如继电器和步进电机。

ULN2003A的工作原理基于输入信号的驱动来控制输出负载。

每个输入引脚都与一个晶体管的基极（B端）连接。

当输入信号为高电平时，相应的晶体管导通，将输出引脚与地相连。

相应地，当输入信号为低电平时，晶体管断开，输出引脚不进行连接。

在控制继电器或步进电机时，ULN2003A的输出引脚直接驱动负载的输入端。

输出引脚通过内部二极管与电源相连，当对应的晶体管导通时，输出引脚与地相连，负载得到通电。

当对应的晶体管断开时，输出引脚与电源相连，负载断电。

由于ULN2003A集成了七个晶体管和二极管，它可以同时控制七个不同的负载。

此外，它还具有保护功能，包括过流和过热保护，以保证其在高负载情况下的可靠性。

总结来说，ULN2003A的工作原理是通过输入信号控制其中的晶体管导通和断开来控制输出负载的通电和断电。

它是一种方便、可靠的集成电路芯片，常用于控制大功率负载的应用中。

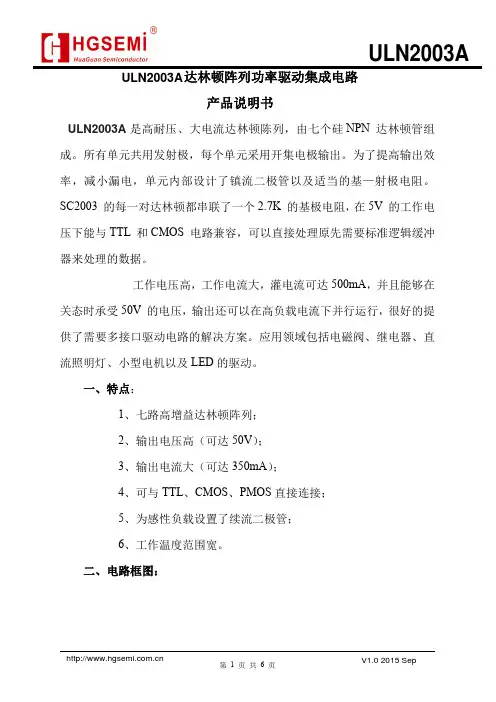

达林顿阵列功率驱动集成电路产品说明书是高耐压、大电流达林顿陈列，由七个硅NPN 达林顿管组成。

所有单元共用发射极，每个单元采用开集电极输出。

为了提高输出效率，减小漏电，单元内部设计了镇流二极管以及适当的基—射极电阻。

SC2003的每一对达林顿都串联了一个2.7K 的基极电阻，在5V 的工作电压下能与TTL 和CMOS 电路兼容，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

工作电压高，工作电流大，灌电流可达500mA ，并且能够在关态时承受50V 的电压，输出还可以在高负载电流下并行运行，很好的提供了需要多接口驱动电路的解决方案。

应用领域包括电磁阀、继电器、直流照明灯、小型电机以及LED 的驱动。

一、特点：1、七路高增益达林顿阵列；2、输出电压高（可达50V ）；3、输出电流大（可达350mA ）；4、可与TTL 、CMOS 、PMOS 直接连接；5、为感性负载设置了续流二极管；6、工作温度范围宽。

二、电路框图：ULN2003AULN2003A ULN2003A逻辑图三、极限参数：表1.极限参数存储温度：－65℃～150℃工作温度范围：－40℃～85℃结温度范围：－40℃～150℃输入电压：－0.3V～30V输出电压：55V 射极到基极的最高耐压： 6.0V 集电极持续工作电流：500mA 基极持续工作电流：25mAULN2003A四、电参数：表2.电参数（除非特殊说明：V＋＝5V，Ta＝25℃）注：1、极限值是指超出该范围，器件有可能被损坏，并非器件的正常工作条件范围。

电参数表提供了器件的工作条件范围；2、除特别指明外，所有条件适用于达林顿阵列；3、通常条件下，每路输出在70°C、VCE(Sat)=1.6V下脉冲宽度为20ms的持续工作符号参数测试条件最小值典型值最大值单位I CEX 输出管漏电流TA=25°C,VCE=50V(图1)20μATA=85°C,VCE=50V(图1)100VCE(Sat)CE饱和压降IC=350mA,IB=500μA(图3)(Note3)1.30 1.6V IC=200mA,IB=350μA(图3)1.1 1.3IC=100mA,IB=250μA(图3)0.9 1.1II(ON)开态输入电流VI=3.85V(图4)0.93 1.35mAII(OFF)关态输入电流(Note4)IC=500μA(图5)50100μA TA=+25°C50100TA=+85°C2550VI(ON)输入电压(Note5)VCE=2.0V,IC=200mA(图6) 2.4V VCE=2.0V,IC=250mA(图6) 2.7VCE=2.0V,IC=300mA(图6) 3.0CI输入电容1530pFt PLH 导通延迟时间0.5VIto0.5VO1.0μst PHL 关断延迟时间0.5VIto0.5VO1.0IR嵌位二极管漏电流VR=50V(图7)μA TA=25°C510TA=85°C1050VF嵌位二极管正向压降IF=350mA(图8) 1.7 2.0V电流为350mA。

在自动化密集的的场合会有很多被控元件如继电器，微型电机，风机，电磁阀，空调，水处理等元件及设备，这些设备通常由CPU 所集中控制，由于控制系统不能直接驱动被控元件，这需要由功率电路来扩展输出电流以满足被控元件的电流，电压。

ULN2XXXX 高压大电流达林顿晶体管阵列系列产品就属于这类可控大功率器件，由于这类器件功能强、应用范围语广。

因此，许多公司都生产高压大电流达林顿晶体管阵列产品，从而形成了各种系列产品。

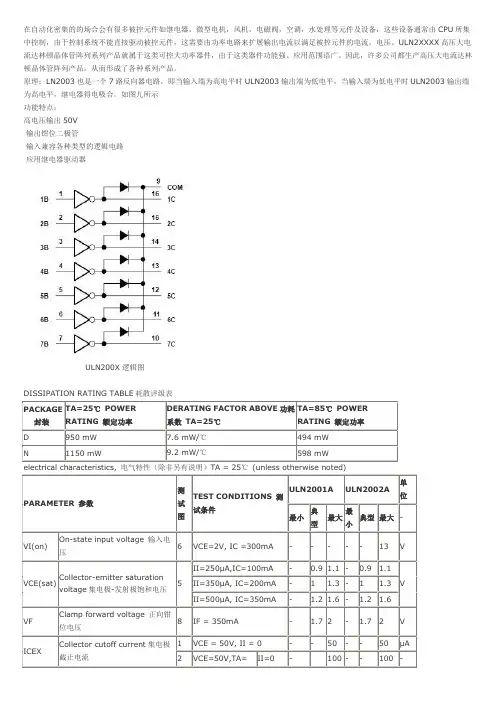

原理：LN2003也是一个7路反向器电路，即当输入端为高电平时ULN2003输出端为低电平，当输入端为低电平时ULN2003输出端为高电平，继电器得电吸合。

如图九所示 功能特点： 高电压输出50V 输出钳位二极管输入兼容各种类型的逻辑电路 应用继电器驱动器ULN200X 逻辑图DISSIPATION RATING TABLE 耗散评级表 PACKAGE 封装 TA=25℃ POWER RATING 额定功率 DERATING FACTOR ABOVE 功耗系数 TA=25℃ TA=85℃ POWER RATING 额定功率 D 950 mW 838电子 7.6 mW/℃ 494 mW N1150 mW9.2 mW/℃598 mWPARAMETER 参数测试图TEST CONDITIONS 测试条件ULN2001A ULN2002A单位最小 典型 最大 最小 典型 最大 -VI(on) On-state input voltage 输入电压6 VCE=2V, IC =300mA- -- -- 13 VVCE(sat)Collector-emitter saturationvoltage 集电极-发射极饱和电压5 II=250μA,IC=100mA-0.9 1.1 - 0.9 1.1 VII=350μA, IC=200mA -1 1.3 - 11.3 II=500μA, IC=350mA -1.2 1.6 - 1.2 1.6 VF Clamp forward voltage 正向钳位电压8 IF = 350mA - 1.7 2 - 1.7 2 VICEXCollector cutoff current 集电极截止电流1 VCE = 50V, II = 0 - - 50 - - 50 μA 2VCE=50V,TA= II=0-100 --100 -另有说明）图一ULN2001A内部电路图图二ULN2002A内部电路图图三ULN2003A ULN2004A ULQ2003A ULQ2004A内部电路图-图1 ICEX测试电路图2 ICEX测试电路图3 ICEX测试电路图4ICEX测试电路图5 hFE, VCE(sat)测试电路图6 VI(on) 测试电路-图四参数测量信息应用电路：图五MOS管加载到输入端图六TTL电路到输入端图七冲区高电流负载图八使用上拉电阻提高驱动电流图九 实际应用的UL2003电路图absolute maximum ratings at=25℃ free-air temperature (unless otherwise noted)†绝对最大额定值at=25℃Collector-emitter voltage 集电极-发射极电压50 V Clamp diode reverse voltage 钳位二极管的反向电压（见注1 ） 50 V Input voltage, VI (see Note 1) 输入电压30 V Peak collector current (see Figures 14 and 15)峰值集电极电流 500 mA Output clamp current, IOK .输出钳位电流 500 mA Total emitter-terminal current 共发射极端子电流 –2.5 AContinuous total power dissipation . 连续总功耗See Dissipation Rating Table Package thermal impedance, θJA 封装热阻(see Note2):D package73℃/W N package67℃/W NS package 64℃/W Operating free-air temperature range, TA 自由空气的温度范围内ULN200xA –20℃ to 70℃ ULQ200xA–40℃ to 85℃ Lead temperature 1.6mm(1/16inch)from case for 10 seconds 260℃Storage temperature range, Tstg 储存温度范围 –65℃ to 150℃经常在以下电路中使用，作为： 1、显示驱动 2、继电器驱动 3、照明灯驱动4、电磁阀驱动5、伺服电机、步进电机驱动等电路中。

uln2003apg引脚图及功能介绍
1、uln2003apg
ULN2003是大电流驱动阵列，多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

属于高耐压、大电流达林顿管IC，ULN2003APG与ULN2003是同一个系类产品。

高耐压、大电流达林顿阵列，由七个硅NPN 达林顿管组成该电路的特点如下：
ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻，在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

ULN2003 工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还可以在高负载电流并行运行。

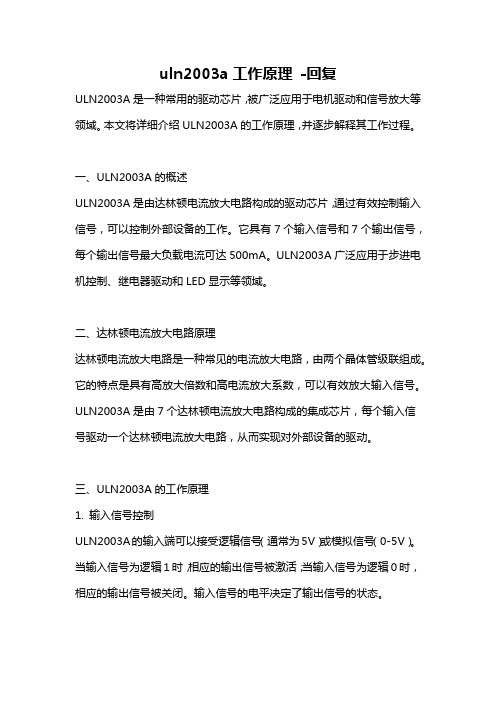

uln2003a芯片工作原理ULN2003A芯片是一种集成电路，常用于驱动步进电机和其他高电流负载。

它可以通过提供可靠的电流放大功能来控制高电流负载，同时还能保护微控制器或其他低功率驱动器。

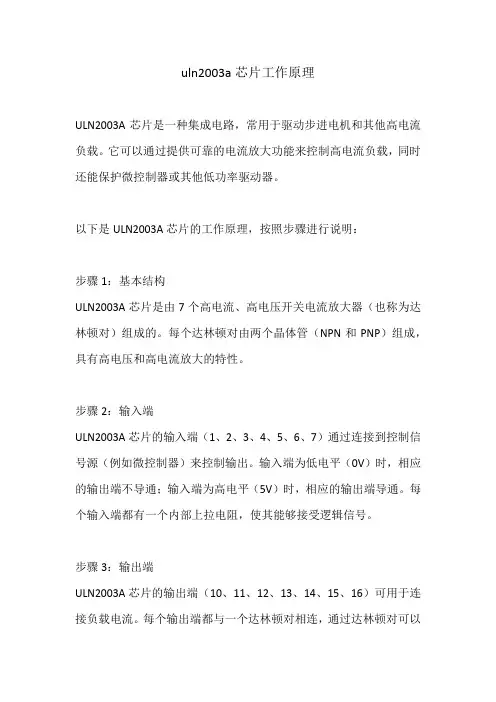

以下是ULN2003A芯片的工作原理，按照步骤进行说明：步骤1：基本结构ULN2003A芯片是由7个高电流、高电压开关电流放大器（也称为达林顿对）组成的。

每个达林顿对由两个晶体管（NPN和PNP）组成，具有高电压和高电流放大的特性。

步骤2：输入端ULN2003A芯片的输入端（1、2、3、4、5、6、7）通过连接到控制信号源（例如微控制器）来控制输出。

输入端为低电平（0V）时，相应的输出端不导通；输入端为高电平（5V）时，相应的输出端导通。

每个输入端都有一个内部上拉电阻，使其能够接受逻辑信号。

步骤3：输出端ULN2003A芯片的输出端（10、11、12、13、14、15、16）可用于连接负载电流。

每个输出端都与一个达林顿对相连，通过达林顿对可以提供高电压和高电流的放大功能。

输出端的工作电压范围为5V至50V。

步骤4：保护二极管每个达林顿对都包含一个保护二极管，它连接在输出端和电源之间。

这些二极管用于保护达林顿对和其他电路元件免受负载电感或电机的反向电压冲击。

当负载电流突然停止或发生反向电流时，这些二极管会将反向电压引导回电源，以保护芯片和其他电路元件。

步骤5：电源ULN2003A芯片需要外部提供电源电压（VCC），通常为5V至15V。

它还具有一个地（GND）引脚，用于接地。

步骤6：工作原理当输入端为高电平时，相应的达林顿对的输入基极（B）和发射极（E）之间会形成一个电流路径，使得输出端导通。

此时，输出端的集电极（C）和发射极（E）之间形成一个低电压（通常为0.7V），从而使得负载电流通过达林顿对流动。

当输入端为低电平时，相应的达林顿对关闭，输出端不导通。

步骤7：应用ULN2003A芯片广泛应用于驱动步进电机、继电器、灯光和其他高电流负载。

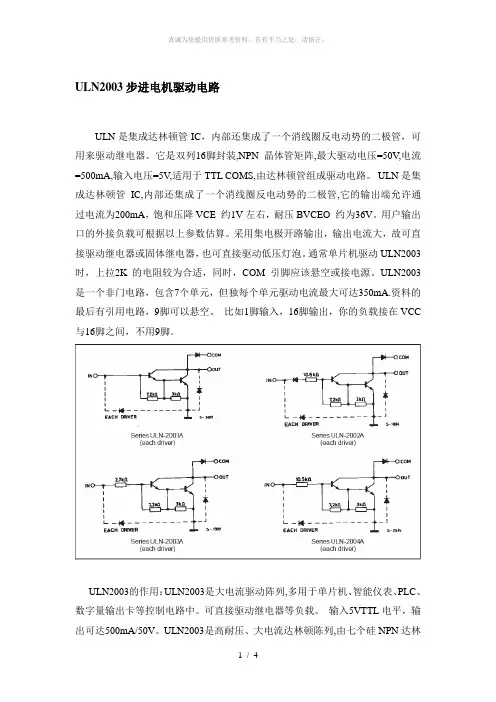

ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。

ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

比如1脚输入，16脚输出，你的负载接在VCC 与16脚之间，不用9脚。

ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN 达林顿管组成。

ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。

ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

??????ULN2003A引脚图及功能:图七ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。

uln2003a 原理电路

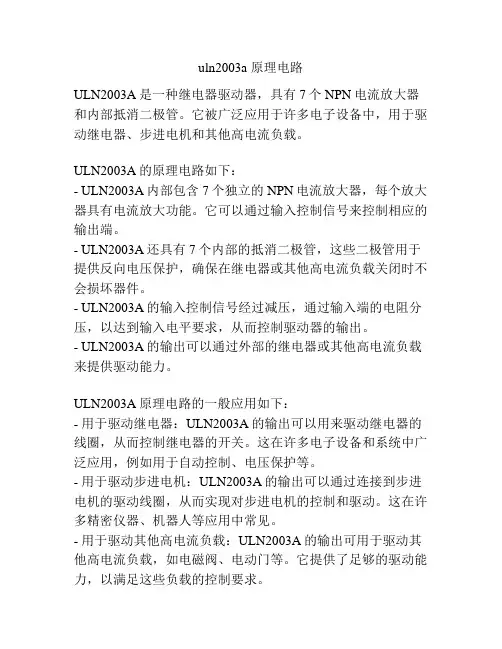

ULN2003A是一种继电器驱动器，具有7个NPN电流放大器和内部抵消二极管。

它被广泛应用于许多电子设备中，用于驱动继电器、步进电机和其他高电流负载。

ULN2003A的原理电路如下：
- ULN2003A内部包含7个独立的NPN电流放大器，每个放大器具有电流放大功能。

它可以通过输入控制信号来控制相应的输出端。

- ULN2003A还具有7个内部的抵消二极管，这些二极管用于提供反向电压保护，确保在继电器或其他高电流负载关闭时不会损坏器件。

- ULN2003A的输入控制信号经过减压，通过输入端的电阻分压，以达到输入电平要求，从而控制驱动器的输出。

- ULN2003A的输出可以通过外部的继电器或其他高电流负载来提供驱动能力。

ULN2003A原理电路的一般应用如下：
- 用于驱动继电器：ULN2003A的输出可以用来驱动继电器的线圈，从而控制继电器的开关。

这在许多电子设备和系统中广泛应用，例如用于自动控制、电压保护等。

- 用于驱动步进电机：ULN2003A的输出可以通过连接到步进电机的驱动线圈，从而实现对步进电机的控制和驱动。

这在许多精密仪器、机器人等应用中常见。

- 用于驱动其他高电流负载：ULN2003A的输出可用于驱动其他高电流负载，如电磁阀、电动门等。

它提供了足够的驱动能力，以满足这些负载的控制要求。

ULN2003A具有高电压和高电流驱动能力、低电平输入电流要求和内部抵消二极管等特点，使其成为一种理想的继电器驱动器。

uln2003有什么作用_引脚图及功能_工作原理及驱动应用电路展开全文一、uln2003有什么作用ULN2003是大电流驱动阵列，多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。

该电路的特点如下：ULN2003的每一对达林顿都串联一个2.7K的基极电阻，在5V的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

ULN2003 是高压大电流达林顿晶体管阵列系列产品，具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点，适应于各类要求高速大功率驱动的系统。

二、uln2003引脚图及功能1、uln2003引脚图uln2003有什么作用_引脚图及功能_工作原理及驱动应用电路2、uln2003引脚功能引脚1：CPU脉冲输入端，端口对应一个信号输出端。

引脚2：CPU脉冲输入端。

引脚3：CPU脉冲输入端。

引脚4：CPU脉冲输入端。

引脚5：CPU脉冲输入端。

引脚6：CPU脉冲输入端。

引脚7：CPU脉冲输入端。

引脚8：接地。

引脚9：该脚是内部7个续流二极管负极的公共端，各二极管的正极分别接各达林顿管的集电极。

用于感性负载时，该脚接负载电源正极，实现续流作用。

如果该脚接地，实际上就是达林顿管的集电极对地接通。

引脚10：脉冲信号输出端，对应7脚信号输入端。

引脚11：脉冲信号输出端，对应6脚信号输入端。

引脚12：脉冲信号输出端，对应5脚信号输入端。

引脚13：脉冲信号输出端，对应4脚信号输入端。

引脚14：脉冲信号输出端，对应3脚信号输入端。

引脚15：脉冲信号输出端，对应2脚信号输入端。

引脚16：脉冲信号输出端，对应1脚信号输入端。

三、uln2003工作原理驱动应用电路ULN2003是高耐压、大电流复合晶体管阵列，由七个硅NPN 复合晶体管组成，每一对达林顿都串联一个2.7K 的基极电阻，在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

U L N2003A引脚图及功能ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。

ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。

ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。

ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。

ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

ULN2003A引脚图及功能:图七 ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。

ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。

ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

比如1脚输入，16脚输出，你的负载接在VCC 与16脚之间，不用9脚。

ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。

ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。

ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

ULN2003A引脚图及功能:图七ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。

ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

uln2003a工作原理

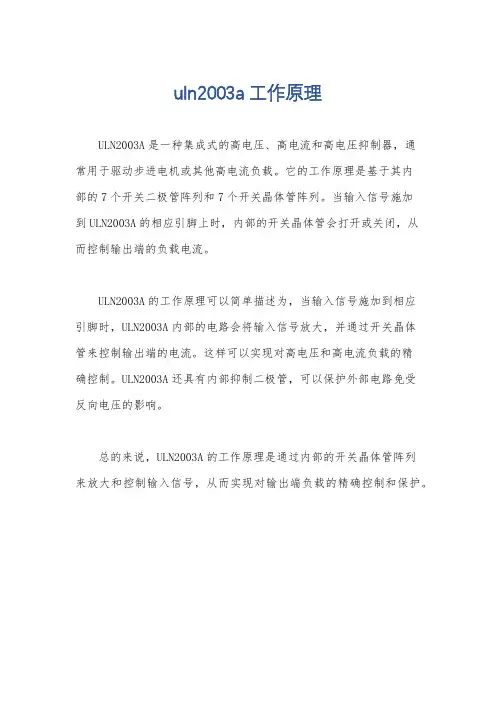

ULN2003A是一种集成式的高电压、高电流和高电压抑制器，通
常用于驱动步进电机或其他高电流负载。

它的工作原理是基于其内
部的7个开关二极管阵列和7个开关晶体管阵列。

当输入信号施加
到ULN2003A的相应引脚上时，内部的开关晶体管会打开或关闭，从
而控制输出端的负载电流。

ULN2003A的工作原理可以简单描述为，当输入信号施加到相应
引脚时，ULN2003A内部的电路会将输入信号放大，并通过开关晶体
管来控制输出端的电流。

这样可以实现对高电压和高电流负载的精
确控制。

ULN2003A还具有内部抑制二极管，可以保护外部电路免受
反向电压的影响。

总的来说，ULN2003A的工作原理是通过内部的开关晶体管阵列
来放大和控制输入信号，从而实现对输出端负载的精确控制和保护。

uln2003引脚图中文材料ULN2003管脚摆放如下图所示：ULN2003的内部构造和功用ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTLCOMS,由达林顿管构成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端容许经过电流为200mA，丰满压降VCE约1V摆布，耐压BVCEO约为36V。

用户输出口的外接负载可依据以上参数核算。

选用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为适宜，一同，COM引脚应当悬空或接电源。

ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.材料的究竟有引证电路，9脚能够悬空。

比方1脚输入，16脚输出，你的负载接在VCC与16脚之间，不必9脚。

uln2003的效果：ULN2003是大电流驱动阵列,多用于单片机、智能外表、PLC、数字量输出卡等操控电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈设,由七个硅NPN达林顿管构成。

该电路的特征如下:ULN2003的每一对达林顿都串联一个2.7K 的基极电阻,在5V的作业电压下它能与TTL和CMOS电路直接相连,能够直接处理原先需求规范逻辑缓冲器。

ULN2003是高压大电流达林顿晶体管阵列系列商品,具有电流增益高、作业电压高、温度方案宽、带负载才干强等特征,习气于各类恳求高速大功率驱动的体系。

ULN2003A引脚图及功用ULN2003是高耐压、大电流、内部由七个硅NPN达林顿管构成的驱动芯片。

常常在以下电路中运用，作为：1、显现驱动2、继电器驱动3、照明灯驱动4、电磁阀驱动5、伺服电机、步进电机驱动等电路中。

ULN2003A引脚图及功能
ULN2003管脚排列如下图所示：ULN2003的内部结构和功能
 ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM 引脚应该悬空或接电源。

 ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

 比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。

 
 uln2003的作用：
 ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

U L N2003A引脚图及功能ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。

ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。

ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。

ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。

ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

ULN2003A引脚图及功能:图七 ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。

在ULN2003A引脚图及功能ULN2003管脚排列如下图所示：ULN2003的内部结构和功能ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。

ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。

uln2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。

该电路的特点如下: ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。

ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

ULN2003A引脚图及功能ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

经常在以下电路中使用，作为：1、显示驱动2、继电器驱动3、照明灯驱动4、电磁阀驱动5、伺服电机、步进电机驱动等电路中。

ULN2003A引脚图及功能ULN2003管脚排列如下图所示：ULN2003的内部结构和功能ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。

ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。

uln2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。

该电路的特点如下: ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。

ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

ULN2003A引脚图及功能ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

经常在以下电路中使用，作为：1、显示驱动2、继电器驱动3、照明灯驱动4、电磁阀驱动5、伺服电机、步进电机驱动等电路中。

ULN2003A引脚图及功能ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

经常在以下电路中使用，作为：1、显示驱动2、继电器驱动3、照明灯驱动4、电磁阀驱动5、伺服电机、步进电机驱动等电路中。

ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

ULN2003 工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还可以在高负载电流并行运行。

ULN2003 的封装采用DIP—16 或SOP—16ULN2003A在各种控制电路中常用它作为驱动继电器的芯片，其芯片内部做了一个消线圈反电动势的二极管。

ULN2003的输出端允许通过IC 电流200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

输出电流大，故可以直接驱动继电器或固体继电器(SSR)等外接控制器件，也可直接驱动低压灯泡。

ULN2003可以驱动7个继电器,具有高电压输出特性，并带有共阴极的续流二极管使器件可用于开关型感性负载。

每对达林顿管的额定集电极电流是500mA，达林顿对管还可并联使用以达到更高的输出电流能力。

ULN2003A中每对达林顿管的基极都串联有一个2.7kΩ的电阻，可直接与TTL或5V CMOS器件连接•ULN2003可以并联使用，在相应的OC输出管脚上串联几个欧姆的均流电阻后再并联使用，防止阵列电流不平衡。

2. 在输入口输入高电平时﹐输出口为低电平﹐但是在输入端输入低电平时﹐输出端怎么还是低电平？ULN2003A的输出结构是集电极开路的，所以要在输出端接一个上拉电阻，在输入低电平的时候输出才是高电平。

在驱动负载的时候，电流是由电源通过负载灌入ULN2003A的。

uln2003a工作原理-回复ULN2003A是一种常用的驱动芯片，被广泛应用于电机驱动和信号放大等领域。

本文将详细介绍ULN2003A的工作原理，并逐步解释其工作过程。

一、ULN2003A的概述ULN2003A是由达林顿电流放大电路构成的驱动芯片，通过有效控制输入信号，可以控制外部设备的工作。

它具有7个输入信号和7个输出信号，每个输出信号最大负载电流可达500mA。

ULN2003A广泛应用于步进电机控制、继电器驱动和LED显示等领域。

二、达林顿电流放大电路原理达林顿电流放大电路是一种常见的电流放大电路，由两个晶体管级联组成。

它的特点是具有高放大倍数和高电流放大系数，可以有效放大输入信号。

ULN2003A是由7个达林顿电流放大电路构成的集成芯片，每个输入信号驱动一个达林顿电流放大电路，从而实现对外部设备的驱动。

三、ULN2003A的工作原理1. 输入信号控制ULN2003A的输入端可以接受逻辑信号（通常为5V）或模拟信号（0-5V）。

当输入信号为逻辑1时，相应的输出信号被激活；当输入信号为逻辑0时，相应的输出信号被关闭。

输入信号的电平决定了输出信号的状态。

2. 输出信号驱动ULN2003A的输出信号可用于驱动外部设备，如步进电机、继电器和LED 等。

每个输出信号通过达林顿电流放大电路进行放大，从而提供足够的电流驱动能力。

ULN2003A的输出信号具有较低的饱和电压和较高的负载电流能力，可以满足大多数应用的需求。

3. 输入保护电路ULN2003A内部具有输入保护二极管，用于保护其输入端不受过高电压的损害。

当输入端的电压超过正向保护二极管的导通电压时，保护二极管将导通，将输入端的电压限制在安全范围内。

4. 输出保护电路ULN2003A内部具有输出保护二极管，用于保护其输出端不受过高电压的损害。

当输出端出现过电压时，保护二极管将导通，将输出端的电压限制在安全范围内。

此外，ULN2003A还具有过热保护功能，当芯片温度超过一定阈值时，会自动切断输出信号，避免芯片过热。

ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。

它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。

ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。

用户输出口的外接负载可根据以上参数估算。

采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。

通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。

ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。

比如1脚输入，16脚输出，你的负载接在VCC 与16脚之间，不用9脚。

ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。

ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。

ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

ULN2003A引脚图及功能:图七ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。

经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。

ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
