proe零件装配教程很详细的哦
第24页，共54页。
9
单击右边工具栏中的“将元件 添加到组件”按钮，导入本实 例素材文件夹下的“bottom.prt” ，出现“组件”控制面板，将 约束类型设置为“相切”
10
依次单击“bottom.prt”元件上的“ 曲面:F8（壳）:BOTTOM”曲面和 “top.prt”元件上的“曲面:F6（切 剪）:TOP”曲面，完成“相切”约 束
第39页，共54页。
运动参照：选取参照类型来定义方向，参照一般为 轴线或直边。 运动增量：指定元件平移的尺寸增量。 位置：用来显示元件的位置变化大小。
第40页，共54页。
• 实例2 创建汽车的爆炸图
汽车爆炸 图效果
第41页，共54页。
启动Pro/E，打开光盘中 本实例对应文件夹下的汽 车模型文件“car.asm”
第6页，共54页。
重合：两个平面以面 对面的方式完全重合 在一起，此为匹配约
束的默认类型
第7页，共54页。
定向：只设置两个平面的约束方向（即面对面），
不设置两者间的距离。
偏距：设定偏移值 ，让两个平面面对 面，并保持一定的
距离间隔
第8页，共54页。
2．对齐
使用“对齐”约束可以使两个部件的对象（平面 、轴线、点或边线）对齐，从而使两个部件共面 、共线、平行、重合等。
7．曲面上的点
使用“曲面上的点”约束 可以将一个点对齐到某个 曲面或其延伸面上，这里 的“点”可以是零件的顶 点或基准点，“曲面”可 以是零件上的平面、曲面
或基准平面
第15页，共54页。
8．曲面上的边
使用“曲面上的边”约 束可以将一条边对齐到 某个曲面或其延伸面上 ， “边”指零件的边线
，“曲面”指零件上的 平面、曲面、基准平面
9
单击右边工具栏中的“将元件 添加到组件”按钮，导入本实 例素材文件夹下的“bottom.prt” ，出现“组件”控制面板，将 约束类型设置为“相切”
10
依次单击“bottom.prt”元件上的“ 曲面:F8（壳）:BOTTOM”曲面和 “top.prt”元件上的“曲面:F6（切 剪）:TOP”曲面，完成“相切”约 束
第39页，共54页。
运动参照：选取参照类型来定义方向，参照一般为 轴线或直边。 运动增量：指定元件平移的尺寸增量。 位置：用来显示元件的位置变化大小。
第40页，共54页。
• 实例2 创建汽车的爆炸图
汽车爆炸 图效果
第41页，共54页。
启动Pro/E，打开光盘中 本实例对应文件夹下的汽 车模型文件“car.asm”
第6页，共54页。
重合：两个平面以面 对面的方式完全重合 在一起，此为匹配约
束的默认类型
第7页，共54页。
定向：只设置两个平面的约束方向（即面对面），
不设置两者间的距离。
偏距：设定偏移值 ，让两个平面面对 面，并保持一定的
距离间隔
第8页，共54页。
2．对齐
使用“对齐”约束可以使两个部件的对象（平面 、轴线、点或边线）对齐，从而使两个部件共面 、共线、平行、重合等。
7．曲面上的点
使用“曲面上的点”约束 可以将一个点对齐到某个 曲面或其延伸面上，这里 的“点”可以是零件的顶 点或基准点，“曲面”可 以是零件上的平面、曲面
或基准平面
第15页，共54页。
8．曲面上的边
使用“曲面上的边”约 束可以将一条边对齐到 某个曲面或其延伸面上 ， “边”指零件的边线
，“曲面”指零件上的 平面、曲面、基准平面

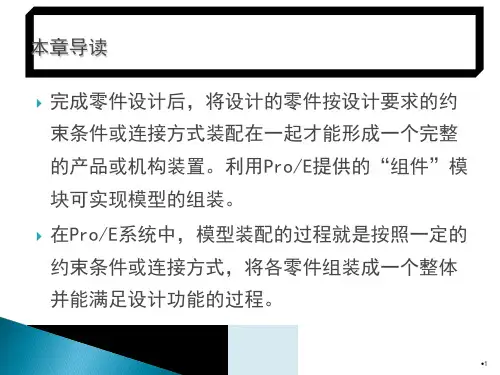

第9章-proe组件装配PPT课件
坐标系：可以通过对齐元件坐标系和组件坐标系的 方式（既可以使用组件坐标系又可以使用零件坐标 系），将元件放置在组件中。这种约束可以一次完全 定位指定元件，完全限制6个自由度。
•2 0
坐标系约束
坐标系2
坐标系1
坐标系重合
元件的“坐标系”方式装配
•2 1
9.2.5 相切
相切是指两组装元件或模型选择的两个参照面以相 切方式组装到一起。
◦ 元件 元件是装配中由零件对象所组成文元件。元件可以是单个零 件也可以是一个子装配。
◦ 约束 约束可以指定一个元件相对于装配体中其他元件（或特征） 的放置方式和位置。
•2 9
补充： 装配的概念和基本术语
没有约束：表示没有任何组装的约束条件，需要增 加约束条件。
部分约束：表示组装的约束条件不足以完全定义元 件的位置，需要增加约束条件。
无效的约束：表示组装的约束条件互相矛盾，不能 定义元件的组装位置。
•3 1
9.3 调整元件或组件
在元件进行相应的旋转约束之后，还需要对其进行更加 细致的移动或旋转，来弥补放置约束的局限性，从而准确地 装配元件。特别是在装配一些复杂的零件时，经常需要对其 进行移动，以达到所需要的装配设计要求。
•3 2
偏移：即选取的元件参照面与组件参照面平行，法向相反， 并保持所指定的距离。
定向：选取的元件参照面与组件参照面平行，法向相反， 但不能设置间隔距离。
重合：两个参照面贴合在一起。 角度偏移：只有当选取的两个参照具有一定的角度时，才 会出现该约束类型
•1 2
如图所示为使用“匹配”约束方式且偏移值为0的两面配合情况 （选择圆台的上端面和直角模型底座的上表面，如图中箭头所示）。
常用的装配方法有以下两种： 自底向上的装配设计方法
•2 0
坐标系约束
坐标系2
坐标系1
坐标系重合
元件的“坐标系”方式装配
•2 1
9.2.5 相切
相切是指两组装元件或模型选择的两个参照面以相 切方式组装到一起。
◦ 元件 元件是装配中由零件对象所组成文元件。元件可以是单个零 件也可以是一个子装配。
◦ 约束 约束可以指定一个元件相对于装配体中其他元件（或特征） 的放置方式和位置。
•2 9
补充： 装配的概念和基本术语
没有约束：表示没有任何组装的约束条件，需要增 加约束条件。
部分约束：表示组装的约束条件不足以完全定义元 件的位置，需要增加约束条件。
无效的约束：表示组装的约束条件互相矛盾，不能 定义元件的组装位置。
•3 1
9.3 调整元件或组件
在元件进行相应的旋转约束之后，还需要对其进行更加 细致的移动或旋转，来弥补放置约束的局限性，从而准确地 装配元件。特别是在装配一些复杂的零件时，经常需要对其 进行移动，以达到所需要的装配设计要求。
•3 2
偏移：即选取的元件参照面与组件参照面平行，法向相反， 并保持所指定的距离。
定向：选取的元件参照面与组件参照面平行，法向相反， 但不能设置间隔距离。
重合：两个参照面贴合在一起。 角度偏移：只有当选取的两个参照具有一定的角度时，才 会出现该约束类型
•1 2
如图所示为使用“匹配”约束方式且偏移值为0的两面配合情况 （选择圆台的上端面和直角模型底座的上表面，如图中箭头所示）。
常用的装配方法有以下两种： 自底向上的装配设计方法
proe零件装配教程--很详细的哦PPT课件
加或删除约束类型，查看
或更改每个约束用到的参
照，设置偏移类型等。当
一个约束条件不能将元件
（即零部件）安装到位时，
常用该面板增加新的约束
条件
.
28
2种参照方式
4种运动类型
“移动”上滑面板：用来将元件
移动到某个位置，或者将其旋转
一定角度，调整位置或角度后可
以方便地选取约束参照。该面板
提供了“平移”、“定向模式”、
束的默认类型
.
8
定向：只设置两个平面的约束方向（即面对 面），不设置两者间的距离。
偏距：设定偏移值， 让两个平面面对面， 并保持一定的距离
间隔
.
9
2．对齐
使用“对齐”约束可以使两个部件的对象 （平面、轴线、点或边线）对齐，从而使两 个部件共面、共线、平行、重合等。
共面对齐
.
10
轴线重合对齐
选取轴线作为参照
选取的元件：使用鼠标单击选取要移动的元件 （通常在选取完运动参照后使用）。
运动类型：零件或组件的移动方式列表，它包括 平移（平移元件）、复制位置（复制所选元件的 分解位置）、缺省分解（将所选元件放置在缺省 的分解位置）、重置（重置所选元件的位置）。 通常选择“平移”类型。
.
40
运动参照：选取参照类型来定义方向，参照一般 为轴线或直边。 运动增量：指定元件平移的尺寸增量。
.
21
单击右边工具栏中的“将 元件添加到组件”按钮， 弹出“打开”对话框，找 到本实例对应的素材文件 夹下的“top.prt”文件，单 击“打开”按钮，将其导 入
2
3
在打开的“组件”控制面板中，将约束类型
设置为“缺省”，其余保持系统默认，单击
proe零件装配教程很详细的哦课件
proe零件装配教程很详细的哦
3
导入首个要装配的部件，会在窗口下方弹出“组件” 控制面板，它用来设置约束条件，确定部件的位置关 系。然后逐个导入其他部件并进行装配即可
proe零件装配教程很详细的哦
• 11.1.2 装配约束类型
单击“约束类型” 下拉框中的“下拉” 按钮，可以看到各
种装配约束类型
proe零件装配教程很详细的哦
proe零件装配教程很详细的哦
6
单击“组件”控制面板 中的“放置”标签，打 开“放置”上滑面板
7
单击“新建约束”按钮，添 加一个新的约束，并将约束 类型设置成“插入”
proe零件装配教程很详细的哦
8
依次单击“middle.prt”元件上的 “曲面:F5（伸出项）:MIDDLE” 曲面和“top.prt”元件上的“曲 面:F10（切剪）:TOP”曲面，然后 单击“组件”控制面板中的“应 用并保存”按钮，完成插入约束
proe零件装配教程很详细的哦
单击右边工具栏中的“将元件
9
添加到组件”按钮，导入本实
例素材文件夹下的
“bottom.prt”，出现“组件”
控制面板，将约束类型设置为
“相切”
10
依次单击“bottom.prt”元件上的 “曲面:F8（壳）:BOTTOM”曲面 和“top.prt”元件上的“曲面:F6 （切剪）:TOP”曲面，完成“相切” 约束
偏距：设定偏移值， 让两个平面面对面， 并保持一定的距离
间隔
proe零件装配教程很详细的哦
2．对齐
使用“对齐”约束可以使两个部件的对象 （平面、轴线、点或边线）对齐，从而使两 个部件共面、共线、平行、重合等。
proe零件装配教程很详细的哦
3
导入首个要装配的部件，会在窗口下方弹出“组件” 控制面板，它用来设置约束条件，确定部件的位置关 系。然后逐个导入其他部件并进行装配即可
proe零件装配教程很详细的哦
• 11.1.2 装配约束类型
单击“约束类型” 下拉框中的“下拉” 按钮，可以看到各
种装配约束类型
proe零件装配教程很详细的哦
proe零件装配教程很详细的哦
6
单击“组件”控制面板 中的“放置”标签，打 开“放置”上滑面板
7
单击“新建约束”按钮，添 加一个新的约束，并将约束 类型设置成“插入”
proe零件装配教程很详细的哦
8
依次单击“middle.prt”元件上的 “曲面:F5（伸出项）:MIDDLE” 曲面和“top.prt”元件上的“曲 面:F10（切剪）:TOP”曲面，然后 单击“组件”控制面板中的“应 用并保存”按钮，完成插入约束
proe零件装配教程很详细的哦
单击右边工具栏中的“将元件
9
添加到组件”按钮，导入本实
例素材文件夹下的
“bottom.prt”，出现“组件”
控制面板，将约束类型设置为
“相切”
10
依次单击“bottom.prt”元件上的 “曲面:F8（壳）:BOTTOM”曲面 和“top.prt”元件上的“曲面:F6 （切剪）:TOP”曲面，完成“相切” 约束
偏距：设定偏移值， 让两个平面面对面， 并保持一定的距离
间隔
proe零件装配教程很详细的哦
2．对齐
使用“对齐”约束可以使两个部件的对象 （平面、轴线、点或边线）对齐，从而使两 个部件共面、共线、平行、重合等。
proe零件装配教程很详细的哦
proe零件装配教程很详细哦
运动参照：选取参照类型来定义方向，参照一般 为轴线或直边。 运动增量：指定元件平移的尺寸增量。 位置：用来显示元件的位置变化大小。
•proe零件装配教程很详细哦
• 实例2 创建汽车的爆炸图
汽车爆炸 图效果
•proe零件装配教程很详细哦
启动Pro/E，打开光盘中 本实例对应文件夹下的汽 车模型文件“car.asm”
•proe零件装配教程很详细哦

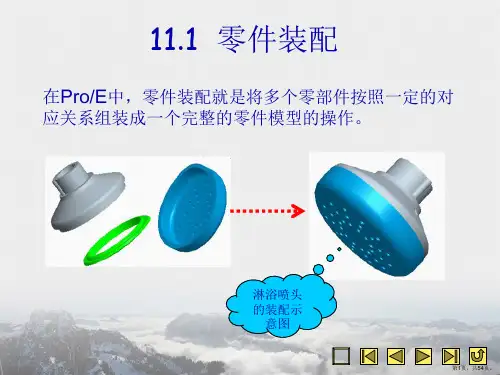

单击“组件”控制面板 中的“应用并保存”按 钮，完成淋浴喷头模型 的装配
•proe零件装配教程很详细哦
• 8.1.3 装配知识点分析
“放置”上滑面板：用来添 加或删除约束类型，查看 或更改每个约束用到的参 照，设置偏移类型等。当 一个约束条件不能将元件 （即零部件）安装到位时， 常用该面板增加新的约束
•proe零件装配教程很详细哦
9．固定 使用“固定”约束可以将元件固定在当前位 置。
10．缺省 使用“缺省”约束可以将当前零部件的坐标 系与装配环境的坐标系对齐。该约束类型通 常用在首个被导入的零部件上。
•proe零件装配教程很详细哦
11．自动
系统根据选取的参照自动指定一种约束类型，
以此完成装配。
•proe零件装配教程很详细哦
4．坐标系
使用“坐标系”约束 可以将两个部件的坐 标系重合（X、Y、Z 轴完全重合），以起
到装配效果
•proe零件装配教程很详细哦
5．相切
使用“相切”约束 可以让两个平面 （或曲面，要求其 中至少有一个曲面） 变成相切关系
•proe零件装配教程很详细哦
6．线上点
使用“线上点”约束可 以将一个点对齐到某条 线（或其延长线）上， “点”可以是零部件的 顶点或基准点，“线” 可以是零部件的边线、
proe零件装配教程__很详细的哦
通常情况下，自动分解得到 的爆炸图不能满足设计者的 要求，这时可以选择“视 图”>“分解”>“编辑位置” 菜单，打开“分解位置”对 话框，然后通过平移调整各
元件的位置
使用“分解位置”对话框可以通过设置运动类型、 运动参照和运动增量等参数，对图中已分解的元 件的位置进行调整。“分解位置”对话框中这些 参数的意义如下：
单击右边工具栏中的“将 元件添加到组件”按钮， 弹出“打开”对话框，找 到本实例对应的素材文件 夹下的“top.prt”文件，单 击“打开”按钮，将其导 入
2
3
在打开的“组件”控制面板中，将约束类型
设置为“缺省”，其余保持系统默认，单击
“应用并保存”按钮
4
单击右边工具栏中的“将元件添加 到组件”按钮，导入本实例素材文 件夹下的“middle.prt”，出现“组 件”控制面板，将约束类型设置为 “匹配”
位置：用来显示元件的位置变化大小。
• 实例2 创建汽车的爆炸图
汽车爆炸 图效果
启动Pro/E，打开光盘中 本实例对应文件夹下的汽 车模型文件“car.asm”
1
选择“视图”>“分解”>“分解 视图”菜单，此时汽车模型
2
会按系统默认位置自动进行
分解
选择“视图”>“分 解”>“编辑位置”菜单， 打开“分解位置”对 话框
“平移”运动参 照
选择“运动类型”，选 取“运动参照”，然后 单击元件，移动鼠标即 可对元件进行调整，再 次单击可以将元件固定
在当前位置
元件沿着参照 的方向移动
“旋转”运动参 照
元件围绕着参 照进行旋转
在“组件”控制面板中还有一 个重要的按钮，即“单独显示 元件”按钮。导入元件后，单 击该按钮可以打开元件窗口， 在该窗口中可以调整元件大小 和角度，也可以选取约束参照。 再次单击该按钮，可以关闭元
