《水污染控制工程》第三章 活性污泥法4

  • 格式：ppt
  • 大小：15.42 MB
  • 文档页数：59

下载文档原格式

  / 59

合集下载

《水污染控制工程》课程设计

《水污染控制工程》课程设计

沈阳化工大学《水污染控制工程》课程设计题目：城镇污水处理厂工艺设计——活性污泥法院系：环境与安全工程学院专业：环境优创班级：0901学生姓名：王希鹏指导教师: 范文玉2012年8月23日目录第一章绪论 (3)第二章常见污水生物处理的工艺 (3)一、活性污泥法 (3)1。

1 SBR法 (3)1。

2 CASS法 (4)1。

3 AO法 (4)1.4 AAO法 (5)1.5 氧化沟法 (6)二、生物膜法 (6)2.1 生物滤池 (6)2.2 生物转盘 (7)2。

3 生物接触氧化法 (7)三、厌氧生物处理法 (8)四、自然条件下的生物处理法 (9)4。

1 稳定塘 (9)4。

2 土地处理法 (9)第三章污水处理流程 (9)一、格栅 (10)二、泵房 (10)三、沉砂池 (10)四、沉淀池 (12)五、曝气池 (13)六、二沉池 (14)七、污泥浓缩池 (14)第四章构筑物的计算 (14)一、设计参数 (14)二、设计计算 (15)第五章设计总结 (17)参考文献 (18)第一章绪论随着工农业生产的迅速发展和人民生活水平的不断提高，用水紧张和污水排放的问题已越来越突出.目前，我国城镇大部分的生活污水采用直接排放的方式，没有采取应有的治理措施,加重了对环境的污染。

在国家可持续发展的新政策下,环境保护已受到各级政府和全国人民的重视，对污水进行彻底的治理以保护人类赖以生存的环境的重要性越来越大，高效节能的城市污水处理技术与工艺已能为国民经济的发展起到较大的推动作用.建立城镇污水处理厂对改善城镇水环境,保障城镇经济发展起着举足轻重的作用。

随着经济的发展，城市化进程的不断加速，人口和经济增长、粗放型发展模式、无组织大面积排施污染物、污水处理率偏低,以及牺牲环境和资源去追求眼前利益等，均是造成水污染日趋严重的原因。

大量未经充分处理的污水被用于灌溉，已经使农田受到重金属和合成有机物的污染。

据农业部在占国土面积85%的流域内,通过372个代表性区域取样调查,发现全国粮食总量的1/10不符合卫生标准。

《水污染控制工程》习题库填空题1-1水的循环方式有：和1-2水体富营养化的主要原因是、.doc

《水污染控制工程》习题库填空题1-1水的循环方式有：和1-2水体富营养化的主要原因是、.doc

三种机理起作用。

0中和投药的方式有 和3-2混凝机理包括两种。

大最进入水体造成。

和四类。

和三类。

、 、 0两类。

、 和和钟式沉砂池。

《水污染控制工程》习题库填空题1-1水的循环方式有：和1-2水体富营养化的主要原因是、1- 3水的基本方法有物理处理法、 1・4水体污染源主要有、1- 5污水中的含氮化合物有四种： 2・1常用的格栅形式有 、 2- 2沉淀基本类型有 、2-3常用的沉砂池有 、2・4污水中的油品以四种状态存在，GP2- 5在过滤过程中，有 3- 1 见的中和法有 两种。

和四种中的机理。

3-3若溶液中有数种离子存在，加入沉淀剂时，必定是离子积先达到 的优先沉淀,这种现象称为分步沉淀。

3-4化学还原法是向污水中投加小的新物质的方法。

3- 5消毒的目的就是要4- 1溶气加斥气浮的运行方式有4-2动态吸附操作帘用的设备有,将污水中的有毒、有害物质 成无毒或毒性，防止 扩散，保护公用水体。

、、三种方式。

和三种。

现象，使通过4- 3电渗析器是由膜堆、和 三大部分纽•成。

4- 4在超滤过程中，不能滤过的残留物在膜衣面层的浓聚，会形成 量急剧下降。

5-1污水处理中的微生物主要有 和后生动物等。

2污水的生物处理按照作用机制和对氧的需求分为 物的附着方式，可将生物处理分为 和两种。

按照微生5-3污水的可生化性収决于 ,可用 评价。

5-4微生物分批培养的群体生长可分为四个阶段。

5-9生物滤池是山5-10生物流化床有生物流化床和 生物流化床两种。

6-1丿犬氧消化中中温消化最适温度为 ,高温消化的最适温度为 6-2消化池的主体是山等四部分组成。

6-3厌氧消化池的搅拌方式常用的有 6-4污泥浓缩的方法有 、 6- 5污泥干化方法可分为和7- 1冷却塔循环冷却水的水最损失是山 7-2冷却系统中的水垢主要成分是 7- 3水质稳定性鉴别常用的两个指标是1污水处理厂的设计一般可分为三个阶段:三种-三种。

造成的。

4-5从污水中吹脱出来的气体有三种处置方法:5-5曝气方法主要有 和 两种。

水污染控制-4-1-2-3活性污泥法(课件模板)

水污染控制-4-1-2-3活性污泥法(课件模板)

《水污染控制工程》 第四章
2.横断面布置 推流式曝气池的池宽和有效水深之比一般为1～2。
《水污染控制工程》 第四章
根 据 横 断 面 上 的 水 流 情 况 ， 可 分 为
进水
平移推流式
推流式曝气池
《水污染控制工程》 第四章
《水污染控制工程》 第四章 推流式曝气池
完全混合曝气池
《水污染控制工程》 第四章
把入流的一部分从池端引入到池的中部分点进水。
分布曝气示意图
《水污染控制工程》 第四章
高负荷曝气
部分污水厂只需要部分处理，因此产生了 高负荷曝气法。 曝气池中的MLSS约为3000～5000mg/L， 曝气时间比较短，约为1.5～3h，处理效率仅约 70%~75％左右，有别于传统的活性污泥法， 故常称变形曝气。
《水污染控制工程》 第四章
活性污泥的沉降浓缩性能评价 污泥沉降比：SV % 指曝气池混合液静止30min后沉淀污泥的体积分数。
取混合液至1000mL或100mL量筒，静止沉淀30min后， 度量沉淀活性污泥的体积，以占混合液体积的比例 （%）表示污泥沉降比。
污泥沉降比可反映污泥的沉降性能，污泥浓度在 3000mg/L左右时，正常曝气池污泥沉降比在30％左 右。
圆形
池 形 方形
矩形
分建式
根据和沉淀池的关系
合建式
《水污染控制工程》 第四章
合建式圆形曝气沉淀池
《水污染控制工程》 第四章 机械曝气完全混合曝气池
《水污染控制工程》 第四章 鼓风曝气完全混合曝气池
《水污染控制工程》 第四章 局部完全混合推流式曝气池
封闭环流式反应池
《水污染控制工程》 第四章
《水污染控制工程》 第四章

《水污染控制工程》第三章 活性污泥法

《水污染控制工程》第三章 活性污泥法

• 式中:
• Ma——具有代谢功能活性的微生物群体（细菌,真菌, 原生动物,后生动物）；
• Me——代谢产物； • Mi——活性污泥吸附的难降解惰性有机物； • Mii——活性污泥吸附的无机物。
活性污泥的物质组成与性状是随环境而 变化的，对评价系统运行情况和处理功效具 有重要的意义。
活性污泥法基本概念：
根据（3-1）式得：
c

VX X
（3-2）
c

QW
Xr
VX （Q QW）X e
（3-3）
在一般条件下，Xe值极低可忽略不计，上式可简化为:
c

VX QW X r
（3-4）
Xr值是从二沉池底部流出,回流至曝气池的污泥浓度,即剩余污泥浓度:
（X
）
r max

10 6 SVI
（3-5）
活性污泥降解污水中有机物的过程
构成 活性污泥法的三个要素
一是引起吸附和氧化分解作用的微生物， 也就是活性污泥；
二是废水中的有机物，它是处理对象，也 是微生物的食料；
三是溶解氧，没有充足的溶解氧，好氧微生 物既不能生存，也不能发挥氧化分解作用。
活 性 污 泥 法 的 基 本 流 程
活性污泥法的基本流程
初沉池
去除污水中大颗粒的悬浮物质，根据废水的特性不同，有 时可以省去。
普通活性污泥法城市污水：SV取30%； SV能够反映曝气池运行过程中的活性污 泥量，可以调节剩余污泥排放量； 是活性污泥处理系统重要的运行参数， 是评定活性污泥数量和质量的重要指标。
评价活性污泥的重要指标—污泥沉降性能
为什么用30min沉降时间？
正常的活性污泥在30min内即可完成絮凝沉淀和成层 沉淀，并进入压缩沉淀过程；

水污染控制工程活性污泥法(4)课件

水污染控制工程活性污泥法(4)课件

帕斯维尔氧化沟结构图
l—进水管；2—导流墙 3—曝气转刷装置 4—出水井 5—出水管 6—出水堰
水污染控制工程活性污泥法(4)
22
（2）工艺特点
a．由于氧化沟在低污泥负荷下运行，因此即使水量和水质变化，水温 接近5℃的低温也可以得到稳定的处理效果；
b．氨氮的去除率在70%左右； c．氧化沟内的混合特性，混合液溶解氧浓度，自曝气设备开始，沿水 流方向逐渐减少，而MLSS浓度、BOD、SS、碱度等在沟内各点几乎相等。 d．剩余污泥量大致为进水SS量的75％左右，比普通活性污泥少。 e．剩余污泥由于经好氧分解，所以比普通活性污泥法稳定程度高。 f．由于水力停留时间长和水深浅，占地面积较大。
按进水阶段曝气与否可分为限制曝气、非限制曝气和半限制曝气。 限制曝气：进水阶段不曝气，多用于处理易降解有机污水，如生活污水，限制 曝气的反应时间较短； 非限制曝气：进水同时进行曝气，多用于处理较难降解的有机废水，非限制曝 气的反应时间较长； 半限制曝气：进水一定时间后开始曝气，多用于处理城市污水。
水污染控制工程活性污泥法(4)
与其他活性污泥法相比，其特点是：SBR法处理构筑物少，处理工艺流程大大简
化。
水污染控制工程活性污泥法(4)
1
2. SBR法的工作原理
水污染控制工程活性污泥法(4)
2
3．SBR法的优缺点(与普通活性污泥法比较)
(1) SBR法的优点： 1）构筑物少，投资省，占地少，设备少，维护方式简便：一般不设调节池、可省
MLSS浓度在各点大致也是均匀的。
水污染控制工程活性污泥法(4)
7
(3) 按有机物负荷分 可分为高负荷和低负荷两种。高负荷方式与普通活性污泥法相当，低负荷与氧
化沟或延时曝气相当。高负荷一般为0.1～0.4kgBOD/(kgMLSS·d)，低负荷为0.03 ～0.1kgBOD/(kgMLSS·d)。 (4) 按进水阶段曝气与否分(对间歇进水方式的SBR)

水污染控制工程下册答案

水污染控制工程下册答案

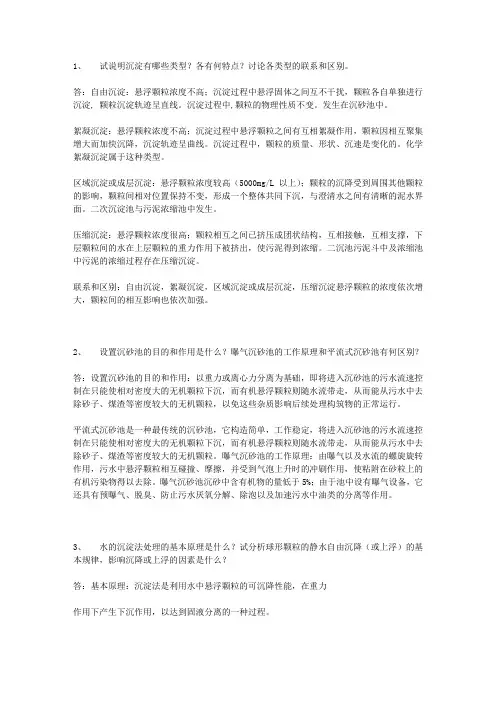

1、试说明沉淀有哪些类型？各有何特点？讨论各类型的联系和区别。

答：自由沉淀：悬浮颗粒浓度不高；沉淀过程中悬浮固体之间互不干扰，颗粒各自单独进行沉淀, 颗粒沉淀轨迹呈直线。

沉淀过程中,颗粒的物理性质不变。

发生在沉砂池中。

絮凝沉淀：悬浮颗粒浓度不高；沉淀过程中悬浮颗粒之间有互相絮凝作用，颗粒因相互聚集增大而加快沉降，沉淀轨迹呈曲线。

沉淀过程中，颗粒的质量、形状、沉速是变化的。

化学絮凝沉淀属于这种类型。

区域沉淀或成层沉淀：悬浮颗粒浓度较高（5000mg/L以上）；颗粒的沉降受到周围其他颗粒的影响，颗粒间相对位置保持不变，形成一个整体共同下沉，与澄清水之间有清晰的泥水界面。

二次沉淀池与污泥浓缩池中发生。

压缩沉淀：悬浮颗粒浓度很高；颗粒相互之间已挤压成团状结构，互相接触，互相支撑，下层颗粒间的水在上层颗粒的重力作用下被挤出，使污泥得到浓缩。

二沉池污泥斗中及浓缩池中污泥的浓缩过程存在压缩沉淀。

联系和区别：自由沉淀，絮凝沉淀，区域沉淀或成层沉淀，压缩沉淀悬浮颗粒的浓度依次增大，颗粒间的相互影响也依次加强。

2、设置沉砂池的目的和作用是什么？曝气沉砂池的工作原理和平流式沉砂池有何区别？答：设置沉砂池的目的和作用：以重力或离心力分离为基础，即将进入沉砂池的污水流速控制在只能使相对密度大的无机颗粒下沉，而有机悬浮颗粒则随水流带走，从而能从污水中去除砂子、煤渣等密度较大的无机颗粒，以免这些杂质影响后续处理构筑物的正常运行。

平流式沉砂池是一种最传统的沉砂池，它构造简单，工作稳定，将进入沉砂池的污水流速控制在只能使相对密度大的无机颗粒下沉，而有机悬浮颗粒则随水流带走，从而能从污水中去除砂子、煤渣等密度较大的无机颗粒。

曝气沉砂池的工作原理：由曝气以及水流的螺旋旋转作用，污水中悬浮颗粒相互碰撞、摩擦，并受到气泡上升时的冲刷作用，使粘附在砂粒上的有机污染物得以去除。

曝气沉砂池沉砂中含有机物的量低于5%；由于池中设有曝气设备，它还具有预曝气、脱臭、防止污水厌氧分解、除泡以及加速污水中油类的分离等作用。

水污染控制工程之完全混合活性污泥法

水污染控制工程之完全混合活性污泥法

合Байду номын сангаас式（曝气沉淀池）
分建式
完全混合活性污泥法抗冲击负荷能力强，处理 效果好，污泥自动回流，工艺简单，操作管理 方便。通过延长污泥龄，可实现延时曝气，则 具有剩余污泥量少、稳定性高、无需再进行厌 氧硝化处理的特点，而且可省去初次沉淀池。 完全混合（延时曝气）活性污泥法是一种典型 的流程简洁、处理效果好及管理方便的一体化 污水处理工艺。
主要特点：a.可以方便地通过对F/M的调 节，使反应器内的有机物降解反应控制在 最佳状态；b.进水一进入曝气池，就立即 被大量混合液所稀释，所以对冲击负荷有 一定的抵抗能力；c.适合于处理较高浓度 的有机工业废水。d.问题：微生物对有机 物的降解动力低，易产生污泥膨胀；处理 水水质较差。
主要结构形式：a.合建式（曝气沉淀池）：b.分建式
完全混合技术
完全混合技术
概念
原理
特点
结构
完全混合技术
污水与回流污泥进入曝气池后，立即与 池内的混合液充分混合，池内的混合液 是有待泥水分离的处理水。
污水已进入反应池，在曝气搅拌的作用下 立即和全池混合，曝气池内各点的底物浓 度、微生物浓度、需氧速率完全一样，不 像推流式的前后段有明显的区别，当入流 出现冲击负荷时，因为瞬时完全混合，曝 气池混合液的组成变化较小，故完全混合 法耐冲击负荷能力较大

水污染控制工程废水好氧生物处理工艺——活性污泥法

水污染控制工程废水好氧生物处理工艺——活性污泥法

污泥沉降比是指曝气池混合液在l00mL量筒中， 静置沉降30min后，沉降污泥所占的体积与混合 液总体积之比的百分数。所以也常称为30 min沉 降比。 正常的活性污泥在沉降30min后，可以接近它的 最大密度，故污泥沉降比可以反映曝气池正常运 行时的污泥量。可用于控制剩余污泥的排放。 它还能及时反映出污泥膨胀等异常情况，便于及 早查明原因，采取措施。 正常值20-30%
污泥龄（sludge age)是曝气池中工作着的活性污 泥总量与每日排放的污泥量之比，单位是d。 在运行稳定时，曝气池中活性污泥的量保持常数， 每日排出的污泥量也就是新增长的污泥量。 污泥龄也就是新增长的污泥在曝气池中平均停留时 间，或污泥增长一倍平均所需要的时间。 污泥龄也称固体平均停留时间或细胞平均停留时间 污泥龄是影响活性污泥处理效果的重要参数。 水力停留时间是指水在处理系统中的停留时间，单 位也是d。HRT＝V/Q，V是曝气池的体积；Q是 废水的流量。
对于推流式活性污泥法，氧的最大需要量出现在污水与污 泥开始混合的曝气池首端，常供氧不足。供氧不足会出现 厌氧状态，妨碍正常的代谢过程，滋长丝状菌。供氧多少 一般用混合液溶解氧的浓度表示。 活性污泥絮凝体的大小不同，所需要的最小溶解氧浓度也 就不一样。絮凝体越小，与污水的接触面积越大，也越利 于对氧的摄取，所需要的溶解氧浓度就小。反之絮凝体大， 则所需的溶解氧浓度就大。 为了使沉降分离性能良好，较大的絮凝体是所期望的，因 此溶解氧浓度以2mg/L左右为宜。
活性的微生物 微生物自身氧化的残留物 吸附在活性污泥上不能被生物降解的有机物 和无机物组成。
① 曝气池：反应主体 ② 二沉池： 1）进行泥水分离，保证出水水质； 2）保证回流污泥，维持曝气池内的污泥浓度。 ③ 回流系统： 1）维持曝气池的污泥浓度；2） 改变回流比，改变曝气池的运行工况。 ④ 剩余污泥排放系统： 1）是去除有机物的途径 之一；2）维持系统的稳定运行。 ⑤ 供氧系统： 提供足够的溶解氧

水污染控制工程-第三版-部分要点整理

水污染控制工程-第三版-部分要点整理

水污染控制工程-第三版-部分要点整理第十二章第一节基本概念活性污泥法本质上与天然水体自净过程类似，都是好氧生物过程，只是活性污泥法净化强度大，有人工的因素在里面。

污泥泥龄：污泥泥龄是指曝气池中微生物细胞的平均停留时间。

活性污泥的组成：有活性的微生物（Ma）；微生物自身氧化残留物（Me）；媳妇在活性污泥上不能被微生物所降解的有机物（Mi）；无机悬浮固体（Mii）。

活性污泥性状：活性污泥是粒径在200~1000μm的类似矾花状不定性的絮状物。

混合液悬浮固体浓度（MLSS）：指曝气中池中单位体积混合液中活性污泥悬浮固体的质量，也称之为污泥浓度，它包括（Ma、Me、Mi、Mii）。

混合液挥发性悬浮固体浓度（MLVSS）：是指混合液悬浮固体中有机物的质量，它包括（Ma、Me、Mi）。

一般污水处理厂曝气池混合液的MLVSS/MLSS在0.7~0.8.污泥沉降比：污泥沉降比是指曝气池混合液静止30min后沉淀污泥的体积分数，通常采用1L的两桶测定污泥沉降比。

污泥体积指数（SVI）：是指曝气池混合液沉淀30min后，单位之恋干泥形成的是污泥体积，常用单位也mL/g。

SVI=沉淀污泥的体积/MLSS。

SVI在100~150时，污泥沉降性能能娘好活性污泥法基本流程：主线是进水——曝气池——沉淀池——出水。

分线沉淀池污泥回流至进水处，同时剩余污泥量排出。

活性污泥降解有机物的过程分为：吸附阶段和稳定阶段。

吸附阶段：主要是污水中的有机物转移到活性污泥上。

稳定阶段：主要是转移到活性污泥上的有机物被微生物所利用。

耗氧量可以反映污水中有机物的浓度，耗氧量的下降就是有机物浓度的降低。

耗氧量和BOD5下降量相同时说明污水中取出的有机物已经全部被微生物所利用。

如果不相等，则两者之差就绪昂党羽尚未被微生物所利用的那部分有机物。

第二节活性污泥的发展曝气池实质是一个反应器，他的池型与所需的水力特征级反映要求密切相关，主要分为推流式、完全混合式、封闭环流式和序批式四大类。

水污染控制工程习题与思考题

水污染控制工程习题与思考题

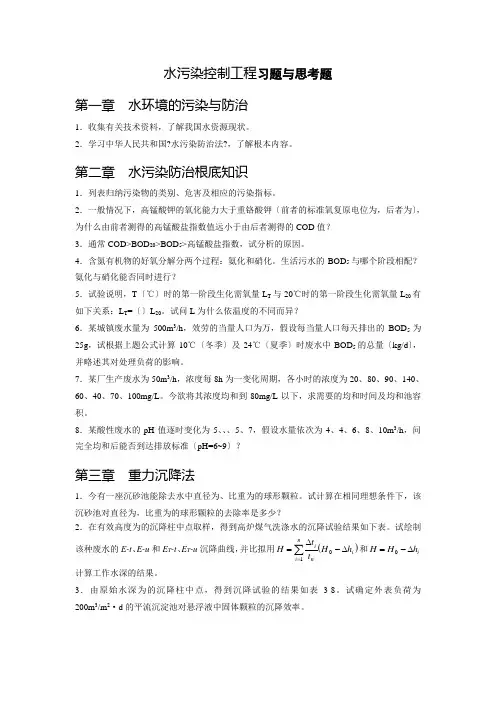

水污染控制工程习题与思考题第一章 水环境的污染与防治1．收集有关技术资料，了解我国水资源现状。

2．学习中华人民共和国?水污染防治法?，了解根本内容。

第二章 水污染防治根底知识1．列表归纳污染物的类别、危害及相应的污染指标。

2．一般情况下，高锰酸钾的氧化能力大于重铬酸钾〔前者的标准氧复原电位为，后者为〕，为什么由前者测得的高锰酸盐指数值远小于由后者测得的COD 值？ 3．通常COD>BOD 20>BOD 5>高锰酸盐指数，试分析的原因。

4．含氮有机物的好氧分解分两个过程：氨化和硝化。

生活污水的BOD 5与哪个阶段相配？氨化与硝化能否同时进行？5．试验说明，T 〔℃〕时的第一阶段生化需氧量L T 与20℃时的第一阶段生化需氧量L 20有如下关系：L T =〔〕L 20。

试问L 为什么依温度的不同而异？6．某城镇废水量为500m 3/h ，效劳的当量人口为万，假设每当量人口每天排出的BOD 5为25g ，试根据上题公式计算10℃〔冬季〕及24℃〔夏季〕时废水中BOD 5的总量〔kg/d 〕，并略述其对处理负荷的影响。

7．某厂生产废水为50m 3/h ，浓度每8h 为一变化周期，各小时的浓度为20、80、90、140、60、40、70、100mg/L 。

今欲将其浓度均和到80mg/L 以下，求需要的均和时间及均和池容积。

8．某酸性废水的pH 值逐时变化为5、、、5、7，假设水量依次为4、4、6、8、10m 3/h ，问完全均和后能否到达排放标准〔pH=6~9〕？第三章 重力沉降法1．今有一座沉砂池能除去水中直径为、比重为的球形颗粒。

试计算在相同理想条件下，该沉砂池对直径为，比重为的球形颗粒的去除率是多少？2．在有效高度为的沉降柱中点取样，得到高炉煤气洗涤水的沉降试验结果如下表。

试绘制该种废水的E-t 、E-u 和E T -t 、E T -u 沉降曲线，并比拟用()i ni nih H t t H ∆-∆=∑=01和i h H H ∆-=0计算工作水深的结果。

水污染控制工程高廷耀,顾国维(第三版)课后习题答案

水污染控制工程高廷耀,顾国维(第三版)课后习题答案

高廷耀，顾国维，周琪.水污染控制工程（下册）.高等教育出版社.2007一、污水水质和污水出路（总论）1．简述水质指标在水体污染控制、污水处理工程设计中的作用。

答：水质污染指标是评价水质污染程度、进行污水处理工程设计、反映污水处理厂处理效果、开展水污染控制的基本依据。

2．分析总固体、溶解性固体、悬浮性固体及挥发性固体指标之间的相互联系，画出这些指标的关系图。

答：水中所有残渣的总和称为总固体（TS），总固体包括溶解性固体（DS）和悬浮性固体（SS）。

水样经过滤后，滤液蒸干所得的固体即为溶解性固体（DS），滤渣脱水烘干后即是悬浮固体（SS）。

固体残渣根据挥发性能可分为挥发性固体（VS）和固定性固体（FS）。

将固体在600℃的温度下灼烧，挥发掉的即市是挥发性固体（VS），灼烧残渣则是固定性固体（FS）。

溶解性固体一般表示盐类的含量，悬浮固体表示水中不溶解的固态物质含量，挥发性固体反映固体的有机成分含量。

关系图3．生化需氧量、化学需氧量、总有机碳和总需氧量指标的含义是什么？分析这些指标之间的联系与区别。

答：生化需氧量（BOD）：水中有机污染物被好氧微生物分解时所需的氧量称为生化需氧量。

化学需氧量（COD）：在酸性条件下，用强氧化剂将有机物氧化为CO2、H2O所消耗的氧量。

总有机碳（TOC）：水样中所有有机污染物的含碳量。

总需氧量（TOD）：有机物除碳外，还含有氢、氮、硫等元素，当有机物全都被氧化时，碳被氧化为二氧化碳，氢、氮及硫则被氧化为水、一氧化氮、二氧化硫等，此时需氧量称为总需氧量。

这些指标都是用来评价水样中有机污染物的参数。

生化需氧量间接反映了水中可生物降解的有机物量。

化学需氧量不能表示可被微生物氧化的有机物量，此外废水中的还原性无机物也能消耗部分氧。

总有机碳和总需氧量的测定都是燃烧化学法，前者测定以碳表示，后者以氧表示。

TOC、TOD的耗氧过程与BOD 的耗氧过程有本质不同，而且由于各种水样中有机物质的成分不同，生化过程差别也大。

水污染控制工程课后作业及答案

水污染控制工程课后作业及答案

《水污染控制工程》习题集青海大学化工学院盐湖系环境工程教研室2013年3月目录第一章污水水质及控制 (3)第二章废水的预处理 (5)第三章水的混凝 (6)第四章沉淀 (7)第五章浮上分离和去油技术 (9)第六章过滤 (10)第七章吸附 (11)第八章离子交换 (13)第九章膜技术 (14)第十章氧化还原法 (15)第十一章化学沉淀法 (16)第十二章消毒 (18)第十三章生化处理概论 (19)第十四章活性污泥法 (20)第十五章生物膜法 (22)第十六章厌氧生物处理及污泥厌氧处理 (23)第十七章废水的生物脱氮除磷技术 (24)第十八章污水回用 (25)第十九章污泥的处理与处置 (26)第二十章污水处理厂的设计 (27)第一章污水水质及控制1.何谓水质？常用水质指标有哪些？2.水质的标准是如何制定的?3.一般情况下，高锰酸钾的氧化能力大于重铬酸钾（前者的标准氧还原电位为，后者为），为什么由前者测得的高锰酸盐指数值远小于由后者测得的COD值？4.按照污水处理程度不同可划分为几级处理？简述其内容。

5.试简述BOD、COD、TOC、TOD的内涵，根据其各自的内涵判断这四者之间在数量上会有怎样的关系，并陈述其原因。

6.将某污水水样100mL置于重量为的古氏坩埚中过滤，坩埚在105℃下烘干后称重为,然后再将此坩埚置于600℃下灼烧,最后称重为。

另取同一水样100mL,放在重量为的蒸发皿中,在105℃下蒸干后称重为,试计算该水样的总固体、悬浮固体、溶解固体、挥发性悬浮固体和固定性悬浮固体量各为多少？7.碱度与pH的区分是什么？8.一般采用哪些间接的水质指标来反映水中的有机物质的相对含量？9.生化需氧量反应动力学公式。

10.某废水20℃时的BOD5是150mg/L，此时K1=0.10/d。

求该废水15℃时的BOD8的值。

11. 在实际实验中区分DS、SS的方法是什么?12.在水质指标中氮有几种表述形式，磷有几种表述形式。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

V

QcY Sa Se X V 1 Kdc
（3-35）
式中：
Q—曝气池的设计流量（m3/d）；
θ—设计污泥龄（d），高负荷时取值0.2~2.5;中负荷时为5~15，低负荷时
取值20~30；
Y—污泥产率系数，在200C时以BOD计，Y=0.4~0.8，如处理系统无初沉
池，Y值须通过试验确定；
关键在于正确选用a’、b ’值，求定方法：
（1）试验法 通过试验取得数据或归纳污水处理厂的运行数据，以
1
为横坐标，以 O2 为纵坐标。通过图解法求定。
NS
（2）经验值 QS r
曝气系统与空气扩散装置的计算与设计
曝气池的需氧量随BOD—污泥负荷率（Ns）而 变化，二者之间关系经验数据见下表。
曝气系统与空气扩散装置的计算与设计
曝气系统与空气扩散装置的计算与设计
空气管道计算，根据流量（Q）、流速（v）按排水工程下册附录2选定管径， 然后在核算压力损失，调整管径。
在计算确定BOD—污N泥S 负0荷.0率12的95基S础e1.1上918，（还3必-3须2）进一步复核相应的污
泥指数SVI是否在正常运行的允许范围内
生活污水
一般而言，对于城市污水BOD—污泥负荷率多取值为 0.3~0.5kgBOD5/（kgMLSSd），BOD5的去除率可达到90%以上， 污泥吸附性能和沉降性能较好，SVI值在80~150之间。
Kd值应按当地冬季和夏季的污水温度加以修正，修正公式为：
式中：
KdT Kd20
T 20 T
KKdd2T0——T200C0C时时的的KKd值d值（（d-d1）-1） θT—温度系数，取值1.02~1.06，一般为1.04。
剩余污泥量的计算
根据污泥表观产率系数计算
X
YobsQ Sa
率也不同，有机物降解效果也不同。因此确定BOD污泥负荷率，
应根据处理后出水BOD5值（Se）考虑。 完全混合式：
根据式（2-38）得：
因


Sa Sa
Sa Se X vt
Se 故
K2Se
Sa Sa


Se
（3-32）第二章P99 （3-33）
因
f MLVSS X v MLSS X
Xr

10 6 SVI
r
（3-33）
式中：
Xr——回流污泥浓度，mg/L; SVI ——污泥容积指数，mL/g;
r——考虑污泥在二沉池中停留时间、池深、污泥厚度 等因数的有关系数，一般为1 .2左右。
混合液污泥浓度（X）的确定
（2）混合液污泥浓度
V, Se, X Q
曝气池
S0
忽略在曝气池中的增长
r
R——污泥回流比；
（3-34）
根据污泥回流比R 确定污泥浓度X 或根据污泥浓度X
X——曝气池混合液污泥浓度，mg/L;
确定污泥回流比R
Xr——回流污泥浓度，mg/L。
曝气池（区）容积的计算
曝气池（区）容积按污泥龄（θ c）进行计算
依据式（2-56）得：
Xa

cY S0 Se t1 Kdc
第四节 活性污泥法的设计计算
第3模块：阐释活性污泥法降解有机物工艺问题
第3章 污水的好氧生物处理—活性污泥法
活性污泥法的基本概念和流程 气体传递、曝气池和曝气设备 活性污泥法的设计计算及运行
活性污泥法的基本概念 评价活性污泥的重要指标 活性污泥法降解有机物的过程 活性污泥工艺的发展与演变
双膜理论 氧转移原理 需氧量的计算 供氧量及供气量的计算
2.鼓风曝气系统的计算与设计 鼓风曝气系统包括：鼓风机、空气输送管道（干管、支管及分支管）。 鼓风曝气系统设计的主要内容：空气扩散装置的选定，并对其进 行布置空气管道布置与计算，鼓风机型号与台数的确定，鼓风机 房的设计。
（1）空气扩散装置的选定与布置 主要考虑如下因素： ①应具有较高的氧利用率（EA）和动力效率（EP）； ②不易堵塞，出现故障易排除，便于维护管理； ③构造简单，便于安装，造价及成本低； ④污水水质、地区条件及曝气池池型、水深等。
在寒冷地区修建的活性污泥法系统，曝气池应采用较低的BOD— 污泥负荷率，一般不宜高于0.2kgBOD5/（kgMLSSd），以在一 定程度上补偿由于水温低对生物反应带来的不利影响。
混合液污泥浓度（X）的确定
（1）回流污泥浓度
回流污泥来自二沉池，混合液在量筒中沉淀30min后形成的污 泥基本可以代表混合液在二沉池中形成的污泥。
O2 a'QS r b'VX V
见（3-27）
O2

QS0 Se
0.68

1.42XV
见（3-29）
由（3-27）得：
O2 QSr
O2
a'
b' NS'
（3-37）
式中：△O2—去除1kgBOD5的需氧量； NS ‘—BOD-污泥去除负荷率。
曝气系统与空气扩散装置的计算与设计
主要依据：水质水量资料 生活污水或生活污水为主的城市污水：成熟设计经验 工业废水：试验研究设计参数
工艺流程的选择
流程选择是活性污泥设计中的首要问题，关系到日后运 转的稳定可靠以及经济和环境效益，必须在详尽调查的基础 上进行技术、经济比较，以得到先进合理的流程。
需要调查研究和收集的基础资料： 1. 污水的水量水质资料 水量关系到处理规模，多种方法分析计算，注意收集率 和地下水渗入量； 水质决定选用的处理流程和处理程度。 2. 接纳污水的对象资料 3. 气象水文资料 4. 污水处理厂厂址资料 厂址地形资料；厂址地质资料。 5. 剩余污泥的出路调研
SXK和eVd—夏——处季衰混理的减合水污系液的水数挥B温（发O度d性D-1值加悬）（以浮，m修固20g正0体/CL，平时）修均的；正浓常公度数式（值为m为g：0/.L0）4~；0.075。Kd值应按当地冬季
KdT Kd20
T 20 T
式中：
KKdd2T0——T200C0C时时的的KKd值d值（（d-1d）-1） θT—温度系数，取值1.02~1.06.
BOD—污泥负荷率具有微生物对有机物代谢方面的含义，容积 负荷率则纯属经验数据； 正确、合理和适度确定BOD-污泥负荷率（NS）和混合液污泥 浓度（X）（MLSS）是计算曝气池（区）的关键。
BOD—污泥负荷率（NS）的确定 （1）按处理后水BOD5值（Se）计算
污泥负荷率实质为F：M值。微生物增殖期不同，污泥负荷
故 X X v （3-34）
f
将（3-32）、（3-33）、（3-34）代入（3-30）得：
Ns
QS a XV
Sa Se f
X vt

K2Se f

（3-35）
BOD—污泥负荷率（NS）的确定
K2值的确定： 完全混合式曝气池：
城市污水：K2=0.0168~0.0281 工业废水：
根据计算出的总供气量和每个空气扩散装置的通气量、服务面积、 曝气池池底面积等数据，计算确定空气扩散装置的数目，并进行 布置。
曝气系统与空气扩散装置的计算与设计
（2）空气管道系统的计算与设计 ①一般规定 空气管道系统是从鼓风机出口到空气扩散装置的空气输送 管道，一般使用焊接钢管。 小型污水处理站的空气管道系统一般为枝状，而大、中型 污水处理厂则宜联成环状，以安全供气。 空气管道一般敷设在地面上，接入曝气池的管道，应高于 池水面0.5m以免产生回水现象。 空气管道的流速：干、支管为10~15m/s，通向空气扩散装 置的竖管、小支管为4~5m/s。 ②空气管道的计算 空气管道和空气扩散装置的压力损失，一般控制在14.7kPa （1.5m）以内，其中空气管道的总损失控制在4.9kPa（0.5m） 以内，空气扩散装置的阻力损失为4.9~9.8kPa（0.5~1.0m）。
曝气池容积计算方法
剩余污泥量的计算方法
曝气系统与空气扩散装置 的计算与设计
设计及运行中的重要问题
活性污泥系统工艺设计
应把整个系统作为整体来考虑，包括曝气池、二 沉池、曝气设备、回流设备等，甚至包括剩余污泥的 处理处置。
主要设计内容： （1） 工艺流程选择（包括运行方式与曝气池型）； （2） 曝气池容积和构筑物尺寸的确定； （3）需氧量、供气量的计算和供氧系统设计； （4）污泥回流量、剩余污泥量的计算与污泥回流设备设计。 （5）二沉池的工艺设计；
V＝200×4.5=900m3
剩余污泥量的计算
1.根据污泥产率或表观产率系数计算
根据污泥产率系数计算
X Y Sa Se Q KdVXV
式中：
见（2-48）
△X——每日增长（排放）的挥发性污泥量（VSS），kg/d;
Q（Sa-Se）——每日的有机物降解量，kg/d;
VXV——曝气池内混合液挥发性悬浮固体总量，kg；XV=MLVSS； Y——污泥产率系数（kgVSS/kgBOD5），200C为0.4~0.8； Kd ——衰减系数（污泥自身氧化率）， kgVSS/kgVSSd或d-1， 200C为0.04~0.075。
曝气池容积计 算方法
污泥负荷法 污泥龄法
水力停留时间
曝气池（区）容积的计算
BOD—污泥负荷率： 曝气池内单位重量（干重）的活性污泥，在单位时间内能够 接受，并将其降解到某一规定额数的BOD5重量值。
式中：
Ns

QSa XV
V QS a XN S
（3-30）
NS—BOD—污泥负荷率，kgBOD5/（kgMLSSd）； Q—污水设计流量，m3/d； Sa—原污水的BOD5值，mg/L或kg/m3; X—曝气池内混合液悬浮固体浓度（MLSS），mg/L或kg/m3; V—曝气池容积，m3。
