广联达报表增加工程量计算表达式方法

代码解释一览表第一部分：主体构件：墙：砖墙：GSWPCD：〔钢丝网片总长度〕：柱：外墙上的柱计算一样算四边，每边均算至板底；墙：砌块墙砖墙与砼墙相交时计算两侧，且均算至板底；梁：外墙的梁计算两道外侧和一道侧，墙则计算两道侧。

TJCD：〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ：〔脚手架面积〕不扣减柱墙垛：ZXMJ：〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ：〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙：TJCD：〔体积长度〕与墙的体积长度相同，这个可以代替计算女儿墙上的压顶相关工程量，如：压顶体积＝TJCD*压顶断面积等门、窗、门连窗：DKMJ：〔洞口面积〕KWWMJ：〔框外围面积〕通常，建筑物安装门窗需要塞缝时，采用框外围面积计算门窗工程量；否则采用洞口面积计算工程量。

DKSMCD：〔洞口三面长度〕洞口的左右和顶部长度，在计算窗套等时可以利用柱：CGTJ：〔超高体积〕是指柱超过3.6m以后的体积JSJMJ：〔脚手架面积〕软件计算：（ZC（柱周长）+3.6）*GD（柱高度－板厚），这个地方是算到现浇板的板底的，有的时候要求计算到板顶就可这样计算：(ZC+3.6)*GD这样就可以了。

梁：CGTJ：〔超高体积〕计算梁底标高超过3.6m以后的体积JSJMJ：〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD：〔体积长度〕是扣减柱以后的长度：可以计算单梁的抹灰面积ZXCD：〔轴线长度〕是不扣减柱所占的长度板：现浇板MBMJ：〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ：〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ：〔超高体积〕同梁的超高体积YSMJ：〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ：〔扣老虎窗空洞体积〕JLHCKDCBMJ：〔加老虎窗空洞侧面面积〕两个计算模板面积预制板：TJ：〔面积〕指预制板在图上所占的面积即：CD*HD*KD板洞：ZC：〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯：TYMJ：〔投影面积〕我们在图上所画的构件的投影面积DBMJ：〔底部面积〕底部斜面积，可以计算出底部的装修工程量，如底部的涂料或者888等，一部分按照实际面积计算的工程量。

第一步：新建报表，在新建的报表上点击右键，选择报表设计 2 1 J *> HI J J J ，討*E 糾E 测⑨ JL1）耶.■•■&=!耐卅护迎 昭（中ffiOft 出氏11|兀A4廉寿 XH lli -ss a >>措血習i tin 昌m 舉工固丄息杰 0卑口擇軌賺|i 夷孝猜庖熱匸总产 同At^lf 莹壬 E 劇匕拦二f it.誡 旨弓口團叽二證 旨工职悯去 i LKtflS焉甫是命 我换初辛用功It:・ «^.ft赳酬加丄 ?iMi ：ii 曲兀u 门咀 早士珈立仲① 打印站第二步：设计报表。

在标题中填写相应的标题,第三步：选择数据源。

在数据源中选择“子目”，并点击“选择数据源”第四步：页面设置。

点击黑色五角星右边的页面设置。

将纸张方向改为横向，其他默认即可。

£UIUS”…二"""二"二■井由+密£FS&tq；iAfHBM rinrfd£j 0申』■ IS 1 V>■ ■■厂利A fl的彳a-、2& 片* M第五步：选择相应数据源。

每一个标题下方的表格在鼠标点击后都会 出现下拉菜单，选择相应数据源即可。

第六步：页面设计。

点击左下角页面设计，根据需要设计页面同样需要在表格相应位置插入相应数据。

可以参考其它报表设计页面。

M3FiS* 界胃#询it 拉尊守・ 小工HIl? ax-nit丰口 ■「祕n=ItWtfV Its書114*丄拯虽羽・旳星子目■出riQF 月粗晝冃干：D ・•出甘・H ■孑El刃歸葛子». H7B u您■寸■畀％FEJsfto*于包禺岀号充干呼f.姫IT 予曲廿那口■眄卡宜•±-i*w ■: h 工 鬲 m^;r*K7TIS .it* TTE J II W -&Ht*-s11-ir ■:iXW«| •••«> at>V ^Gl» M> a) XUI)f *nftnt玄与已阳»如wf X5HV «G f *iQ f fTW t椚T nsT »f ewf OTtmT UHG畑»30ff vrazsH^ywT t£*Sf Zf Y»<«1t anw[0 Twsr田I nF faewt iwnt Tf•琢臭久t MH” f mprii % AfNM：RKau _______________________________ |■^7^ □ rretf tewX»«> ・l«a> B«>V M> «> XAS)«h'WZ J • I I ~ _ + □ B X /- • ■ >・• ★• F :fi IB ■ •丄护・♦・■/Q■■・■■廉■■*」・Y爲^7^ rwcff tew第七步：完成退出Kir llbKUfMRfi 4tt^.e 一i*・b-m r'Mlu^iJ flP? -*nA.ft*nri4«*Tff^itfl.ili fl h-xiT »*■ -.nii'-sci wiii-Mirr-Rr tn'B^Nbi^TfziLfi-iiavRitrt . T]|F lxmi'iMUmifi •巧:■呷・ ]何畑・JbU>H [訥胡 血£丘 盜 Jl Uli L 4 M 笔 n E*E™ L>» ・ ■| l»© «Mg> W| Q|）工 n 电 *9』他即 JEE»m *4941 WniY 逼 1•曲琴 ［直和■亦5宀 tl ¥ S ：iHti 豆1益口口屈也月 工桿量计卑忠■ 1 厘 H* ■»・■ ftA VP¥伽書舄 » fl ；.f 厅剪+ tra ・w :竺灼・1A 眸 gd 阶车也书 •ErH・仕 1«A 1 H*l«-1 - 1 » 9* M M WO 99 ITBi B ■ iii 孵.* an 』新 ii£Ef 枣雪谥、吁冒钿HJL■t tilt<L ■i^M™ lTi«B1 EbCML.tIM 阳.z9 g 】 障鼻忡 T L EE^M■0 r» i™ b 軒■:占工廿丄.-D 5«..£ •MI«P?S *»・F 鼻 *!•;>n^ S3 * HOM T ' Etit BfiTTIIt 押HU 11 It P :iDi 鼻 ibl. 9 期口 mm :ffitaZ SU 7EI I HAS 1 2, 3 n Wian 忧vtM mrs-« Mtn 500*2 LZ-va « MM-J ]1 E4»13ii. |!i3» FTTfcW 耳霊转 1■-■ HV H2MS- 1 id4» a a 12 Iti-es»tl* If- 11 :ou 0 TIM D Z*-7 2*3 3*11“S?rtKL 色gRl* □剂皿 1n M T . LBwwre rm Ml 曲2 J4 fli Ilf tesn - abu tl M f«E Z*ll flEI?] 事■丽冃dtur 萼科甲■ *IM mW*1iQil I1E 113 ■孚质”"・£:才w «□E^W ffl. ■rr ，叫％3 CM M£ KSd "■ .-^ 溥 n-UMD JD3U-M3 iE t> 2^t Ji-J XI! -3k^"M ■ D EV431 AEt. H fllt-TM 口^ ・*Wl IEP 3DU Z9 94M44 对新手啰嗦一句：此处工程量表达式列表是调用预算表中“工程量明细”中的数据。

从头教你广联达图形算量算量第一讲工程参数设置广联天下精英，共达鸿鹄之志。

各位网友大家好，透过电脑屏幕，很高兴能够和各位网友认识。

从今天开始我将以一套图纸为例，为大家讲解广联达GCL2008图形算量软件的操作和应用，我的文章会在建筑家园论坛网站持续更新。

希望大家能够给我支持，同时也请大家支持缺点和不足。

拜谢了！我的文章大体上是从图纸出发，将图纸和广联达软件的应用紧密结合，讲述比较基础的知识。

同时，会将软件的功能加以深化，能够让大家学到图纸以外的一些东西。

打开工程在工程建模的开始我们先打开工程，打开工程以后进入广联达软件的欢迎界面。

如图1.1 点击新建向导，我们可以新建一个工程，点击打开工程，我们可以打开以前操作过的工程。

本次我们点击新建向导，软件会自动进入下一步。

如图1.2新建工程的第一步，是对于工程的名称，工程的计算规则，工程所选用的清单库和定额库，以及工程的做法模式的设置。

A工程名称的设置对于工程量的计算没有任何影响，工程名称中的内容与保存后生成的文件的文件名相同。

B计算规则的设置分为清单和定额两种，我们可以单独选择其中的一种，也可以选择清单和定额两种，软件可以同时计算清单和定额两种工程量。

C清单库和定额库会根据我们选择的清单或者定额的计算规则进行自动匹配。

D做法模式一共分为两种：纯做法模式和工程量表模式。

我们可以根据自己的需要，选择相应的模式。

在工程量表模式中，软件会对于需要计算的工程量进行提示。

这样模式适用于新手入门，在一定程度上有利于防止落项和漏算，但是也会束缚大家的思路，在后续的文章中我会介绍一些不用画图就能算出的工程量和构件的相互替代，所以我将采用纯做法模式。

在比较低的版本中，在纯做法模式下不能使用构件自动套做法功能，但是在现在的版本中两种算量模式下面都能使用构件自动套做法功能。

完成以上设置以后我们可以点击下一步，进入工程信息界面。

如图1.3在工程信息界面，我们可以很清楚的看见项目代码、工程类别等项目是用黑色字体标注的，但是室内外地坪相对正负零标高一项是用蓝色字体标注的。

广联达图形计算工程量的操作流程我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础…… 我们图形算量软件的作法的思路：先做标准层。

在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。

所以标准层是非常重要的，我们在处理时要加倍小心。

（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。

图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。

二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体： 1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3-6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。

构造柱的计算公式：一、D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为1.当构造柱位于单片墙最前端时，S=(K*3+D*2)*H，马牙槎一边咬口；2.当构造柱位于L或一形墙体相交处时，S=(K*2+D*4)*H，马牙槎两边咬口；3.当构造柱位于T形墙体相交处时，S=(K*1+D*6)*H，马牙槎三边咬口；4.当构造柱位于十形墙体相交处时，S=D*8*H，马牙槎四边咬口；二、砖墙嵌接部分指的是哪一块：指构造柱的马牙槎咬口，一般是5进5退；三、是马牙槎部分浇砼都浇注吗？是的，马牙槎和柱是同时一次性浇筑的；四、模板是不是只支两面呢？当构造柱位于“一”字形墙体中部时，只支两面；五、构造柱中拉结筋要空过构造柱吗？必须进入构造柱达到设计或规范要求的锚固长度。

构造柱工程量计算公式：V=（B+b）*A*H+KV：构造柱砼体积；B：构造柱宽度；b：马牙槎宽度（注意：马牙槎是两边有时计算一边的宽度，马牙槎是一边有时计算一边的一半宽度）A：构造柱长度H：构造柱高度（自基础上表面至构造柱顶面之间的距离）K：构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

1.混凝土工程量：柱高*断面面积*柱根数=立方米m³（柱高：自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度）构造柱计算时要分三段：+-0.000以下至基础底部的部分，+—0.000以上至屋面部分，女儿墙部分。

构造柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]*内外墙平均厚*构造柱总高，当内外墙厚度相等时更为准确。

2.钢筋工程量：主筋：主筋长*根数*比重（kg/m）*柱根数=kg箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数=kg式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn（n为层数），因为主筋在+-0.00和层楼板处搭接，并在搭接区段箍筋加密为A6@100另，有的构造柱有马牙槎，其宽为60mm其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高广联达楼梯的画法：1、广联达2008图形算量里‘楼梯’是组合构件，楼梯段和休息平台以及梯梁等是被组合构件(应在各自的绘图界面先分别定义再进行画图)，它们是组合与被组合的关系； 2、楼梯段（注意分别定义标高）的下面还需要按设计进行画休息平台（画板及两个休息平台并分别定义标高），你还可以把楼梯梁画上，然后进行楼梯构件整体组合（画完楼梯段、休息平台、平台梁、斜梁及楼梯与楼板连接的梁等全部相关构件后，点击“楼梯”——新建组合构件——按绘图界面最下面的文字提示进行一步一步的操作即可。

代码解释一览表第一部分：主体构件：墙：砖墙：GSWPCD：〔钢丝网片总长度〕：柱：内外墙上的柱计算一样算四边，每边均算至板底；墙：砌块墙砖墙与砼墙相交时计算两侧，且均算至板底；梁：外墙的梁计算两道外侧和一道内侧，内墙则计算两道内侧。

TJCD：〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ：〔脚手架面积〕不扣减柱墙垛：ZXMJ：〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ：〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙：TJCD：〔体积长度〕与墙的体积长度相同，这个可以代替计算女儿墙上的压顶相关工程量，如：压顶体积＝TJCD*压顶断面积等门、窗、门连窗：DKMJ：〔洞口面积〕KWWMJ：〔框外围面积〕通常，建筑物安装门窗需要塞缝时，采用框外围面积计算门窗工程量；否则采用洞口面积计算工程量。

DKSMCD：〔洞口三面长度〕洞口的左右和顶部长度，在计算窗套等时可以利用柱：CGTJ：〔超高体积〕是指柱超过以后的体积JSJMJ：〔脚手架面积〕软件计算：（ZC（柱周长）+）*GD（柱高度－板厚），这个地方是算到现浇板的板底的，有的时候要求计算到板顶就可这样计算：(ZC+*GD这样就可以了。

梁：CGTJ：〔超高体积〕计算梁底标高超过以后的体积JSJMJ：〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD：〔体积长度〕是扣减柱以后的长度：可以计算单梁的抹灰面积ZXCD：〔轴线长度〕是不扣减柱所占的长度板：现浇板MBMJ：〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ：〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ：〔超高体积〕同梁的超高体积YSMJ：〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ：〔扣老虎窗空洞体积〕JLHCKDCBMJ：〔加老虎窗空洞侧面面积〕两个计算模板面积预制板：TJ：〔面积〕指预制板在图上所占的面积即：CD*HD*KD板洞：ZC：〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯：TYMJ：〔投影面积〕我们在图上所画的构件的投影面积DBMJ：〔底部面积〕底部斜面积，可以计算出底部的装修工程量，如底部的涂料或者888等，一部分按照实际面积计算的工程量。

本人对广联达图形算量技巧详解选定1层的梁、板点-楼层-复制选定图元到其他楼层-选2层达上钩，复制过去以后再原位标注每一个梁进展检查修改。

表格输入的无法显示计算公式绘制梁图时，导致工程量偏小的原因有：1、梁在穿插部位没有正确设置好支座，导致跨数偏少；2、钢筋信息输入错误或者没有进展原位标注和识别等砖砌电信井，深度1.7米，怎样计算脚手架？单项脚手架：里脚手架。

以面积计算。

按砌墙的墙面积计算里脚手架。

应业主要求，将原来做好了的GBQ3.0清单要改成每一个清单项都是全部费用〔包括措施费、文明工地、税金等等一切费用〕的报价表，试了很久要么很麻烦，要么与总价对不上。

谁有好方法？那你就把其他的费用综合进去就行了，你要是每一项都出一个报表也太麻烦的，你可以把其它的所有费用都综合到清单的单价里面，你具体算出来一个其他的参考这个计取费率就行啊。

在单价构成中直接设定成全费用单价，这样出来的单价既是完价，即在单价构成中将各项费用设定好即可。

总包效劳费分包方在施工现场需使用总承包方提供的水电、道路、脚手架、垂直运输机械等，按有偿效劳的原那么，总包向分包收取总包效劳费，其标准可按分包总造价〔不含设备费〕的2%，由总分包双方协商议定。

楼梯的踢脚线，没有专门的代码，但可以考虑用楼梯斜长来代替计算。

楼梯踢脚线最好手工计算后在表格输入里套用定额子目和直接输入工程量计算结果即可，在绘图输入里没有更好的方法的。

楼梯的踢脚线定义有点复杂,因为楼梯的踢脚线是由斜段长和平直段组成,所以要分两次来定义,在定义直形段时,选择直楼梯踏步斜段长,然后再定义平台的时候,选择工程量代码为平墙贴墙长度,这两个代码才能组合成楼梯的踢脚线,，其实可以直接在表格中用手算,也许还方便些。

地下室顶板的保温该怎么布置？可以用房间中的天棚面积代码*厚度，即可。

屋面陶粒砼找坡3%如何绘图"最薄处3CM.屋面平面为几何尺寸.，最高处标高一样,最低处根据3%推算标高不等,厚度肯定不一样.，不用表格输入法,可以绘图计算吗" 3%坡度在面积中增加工程量按平均厚度折算在平方面积内即可。

广联达土建算量计算规则详解广联达土建算量计算规则是指在土建工程量计算过程中，按照规定的计算方法和标准，对各类土建工程进行量的计算和统计的一种规范。

土建工程包括建筑工程和土木工程，广联达土建算量计算规则是基于国家有关规范和标准的基础上，结合项目实施的具体情况，按照一定的计算规则进行工程量的估算和计算。

1.工程量计算的标准：广联达土建算量计算规则遵循国家有关规范和标准，如《建筑工程量清单计算规范》等，对各项工程量计算的方法和要求进行了详细规定。

根据不同的工程类型和施工特点，确定不同的计算标准和方法。

2.工程量计算的项目划分：广联达土建算量计算规则按照工程的不同性质和功能，将工程量划分为各个项目，包括基础工程、结构工程、装饰工程等。

每个项目根据其特点和计算方法进行详细的量的计算和统计。

3.工程量计算的计量单位：广联达土建算量计算规则规定了各个工程项目的计量单位，如长度、面积、体积、重量等，以及不同材料和构件的计量单位，如砖、石材、混凝土、钢材等。

4.工程量计算的基本原则：广联达土建算量计算规则根据工程量计算的特点和实际需要，确定了一些基本原则，如计算精度原则、工程量综合计算原则、计算公式使用原则等。

这些原则在进行工程量计算时必须严格遵守，以确保计算结果的准确性和可靠性。

5.工程量计算的步骤和方法：广联达土建算量计算规则规定了工程量计算的具体步骤和方法。

根据项目的不同，工程量计算可以分为手工计算和计算机辅助计算等不同方法。

通过对项目的分析和测量，确定计算的依据和方法，进行工程量的准确计算和统计。

通过广联达土建算量计算规则，可以对土建工程进行科学、准确的工程量计算。

这样可以为工程的施工和管理提供准确的基础数据，为工程的进度安排、材料采购、人力安排等提供科学依据。

同时，通过工程量计算可以有效控制项目的预算和成本，避免工程量计算错误和漏算造成的成本增加和浪费。

广联达土建算量计算规则的实施，需要工程师具备一定的专业知识和计算能力。

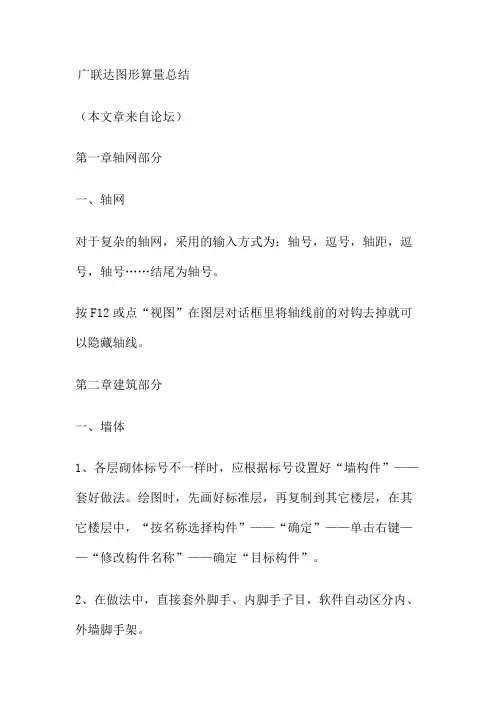

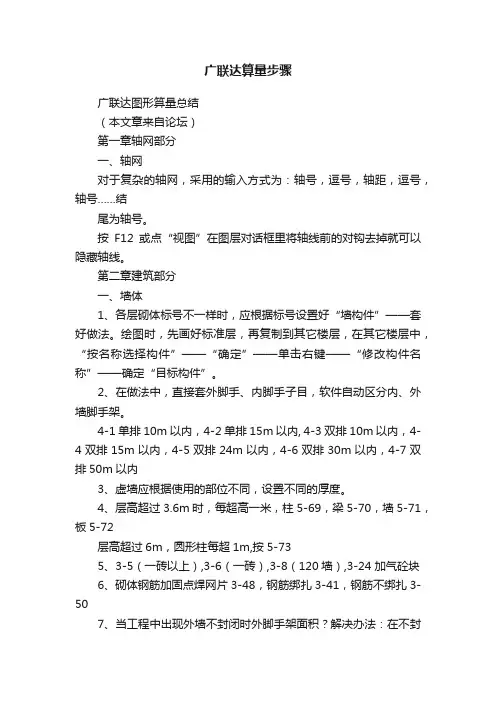

广联达算量步骤广联达图形算量总结（本文章来自论坛）第一章轴网部分一、轴网对于复杂的轴网，采用的输入方式为：轴号，逗号，轴距，逗号，轴号……结尾为轴号。

按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。

第二章建筑部分一、墙体1、各层砌体标号不一样时，应根据标号设置好“墙构件”——套好做法。

绘图时，先画好标准层，再复制到其它楼层，在其它楼层中，“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。

2、在做法中，直接套外脚手、内脚手子目，软件自动区分内、外墙脚手架。

4-1单排10m以内，4-2单排15m以内, 4-3双排10m以内，4-4双排15m以内，4-5双排24m以内，4-6双排30m以内，4-7双排50m以内3、虚墙应根据使用的部位不同，设置不同的厚度。

4、层高超过3.6m时，每超高一米，柱5-69，梁5-70，墙5-71，板5-72层高超过6m，圆形柱每超1m,按5-735、3-5（一砖以上）,3-6（一砖）,3-8（120墙）,3-24 加气砼块6、砌体钢筋加固点焊网片3-48，钢筋绑扎3-41，钢筋不绑扎3-507、当工程中出现外墙不封闭时外脚手架面积？解决办法：在不封闭处画上墙，再定义洞口。

是虚墙是否可行？二、栏板先画出栏板线：用“点加长度”或用“画折线”加偏移长度可以直接画出，不用辅轴。

当外侧没有交点时，可以向里画，长度值为负就可以了；用“shift+左键”可以定义长度和角度。

注意：1、栏板中心线是否和轴线一致，不是则偏移2、有斜板时，将栏板定义为异形栏板再布置挑檐、雨篷3、雨篷上带砼立板时执行挑檐子目。

栏板5-59/雨篷立板5-65栏板外抹灰11-32/内抹灰11-19表格输入——参数法输入——栏板构件——选择（修改参数）三四五、门、窗及门连窗先按“M”显示门，再按“shift+m”显示门的标注，再按消失。

其他构件类似！1、确定洞口尺寸2、确定框厚度3、确定离地高度（底标高）4、阳台窗用栏板长度代码乘以阳台窗高度（阳台是用栏板围成的，在其上不能画窗台构件5、同一窗在两个楼层时，分成两个窗画对于木门而言，构件做法主要包括：7-33 安装及框亮制作7-53 门扇制安7-61 五金、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页11-518 油漆对于塑钢窗而言，构件做法主要包括：7-184 成品塑钢窗安装DKMJ（注意换玻璃）7-186 纱扇KWWMJ5-110 预制水磨石窗台板（DKKD+0.1）*宽*厚*1.0156-7 运输6-124 安装窗帘盒: DKKD+0.3 7-299油漆:窗帘 DKKD+0.3)*(DKGD+0.2)11-880（白花纱布） 881(窗饰布) 882（布） 833（丝） 884 (塑料) 885（豪华）木窗台板：2.2cm284/3cm285/4cm286硬木窗台板287（厚25mm）7-170 钢门7-334 防火门注意：1、采用智能布置门时，软件自动将门放在墙中2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。

代码解释一览表第一部分：主体构件：墙：砖墙：GSWPCD：〔钢丝网片总长度〕：柱：内外墙上的柱计算一样算四边，每边均算至板底；墙：砌块墙砖墙与砼墙相交时计算两侧，且均算至板底；梁：外墙的梁计算两道外侧和一道内侧，内墙则计算两道内侧。

TJCD：〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ：〔脚手架面积〕不扣减柱墙垛：ZXMJ：〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ：〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙：TJCD：〔体积长度〕与墙的体积长度相同，这个可以代替计算女儿墙上的压顶相关工程量，如：压顶体积＝TJCD*压顶断面积等门、窗、门连窗：DKMJ：〔洞口面积〕KWWMJ：〔框外围面积〕通常，建筑物安装门窗需要塞缝时，采用框外围面积计算门窗工程量；否则采用洞口面积计算工程量。

DKSMCD：〔洞口三面长度〕洞口的左右和顶部长度，在计算窗套等时可以利用柱：CGTJ：〔超高体积〕是指柱超过以后的体积JSJMJ：〔脚手架面积〕软件计算：（ZC（柱周长）+）*GD（柱高度－板厚），这个地方是算到现浇板的板底的，有的时候要求计算到板顶就可这样计算：(ZC+*GD这样就可以了。

梁：CGTJ：〔超高体积〕计算梁底标高超过以后的体积JSJMJ：〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD：〔体积长度〕是扣减柱以后的长度：可以计算单梁的抹灰面积ZXCD：〔轴线长度〕是不扣减柱所占的长度板：现浇板MBMJ：〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ：〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ：〔超高体积〕同梁的超高体积YSMJ：〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ：〔扣老虎窗空洞体积〕JLHCKDCBMJ：〔加老虎窗空洞侧面面积〕两个计算模板面积预制板：TJ：〔面积〕指预制板在图上所占的面积即：CD*HD*KD板洞：ZC：〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯：TYMJ：〔投影面积〕我们在图上所画的构件的投影面积DBMJ：〔底部面积〕底部斜面积，可以计算出底部的装修工程量，如底部的涂料或者888等，一部分按照实际面积计算的工程量。

实用文档广联达计价软件GBQ4.0实训课程学员练习册二零零八年三月了解GBQ4.0 一、 软件定位GBQ4.0是广联达推出的融计价、招标管理、投标管理于一体的全新计价软件，旨在帮助工程造价人员解决电子招投标环境下的工程计价、招投标业务问题，使计价更高效、招标更便捷、投标更安全。

二、 软件构成及应用流程GBQ4.0包含三大模块，招标管理模块、投标管理模块、清单计价模块。

招标管理和投标管理模块是站在整个项目的角度进行招投标工程造价管理。

清单计价模块用于编辑单位工程的工程量清单或投标报价。

在招标管理和投标管理模块中可以直接进入清单计价模块，软件使用流程见下图：GBQ 4.0软件应用流程（投标阶段）投标人（招标阶段）招标人清单计价模块招标管理模块建立项目编制工程量清单/标底生成招标书导入电子招标文件编制投标报价生成投标书汇总单位工程分发单位工程汇总单位工程投标管理模块分发单位工程生成标底发出招标文件图1.1.1三、 软件操作流程以招投标过程中的工程造价管理为例，软件操作流程如下：（一）招标方的主要工作1、新建招标项目包括新建招标项目工程，建立项目结构。

2、编制单位工程分部分项工程量清单包括输入清单项，输入清单工程量，编辑清单名称，分部整理。

3、编制措施项目清单4、编制其他项目清单5、编制甲供材料、设备表6、查看工程量清单报表7、生成电子标书包括招标书自检，生成电子招标书，打印报表，刻录及导出电子标书。

（二）投标人编制工程量清单1、新建投标项目2、编制单位工程分部分项工程量清单计价包括套定额子目，输入子目工程量，子目换算，设置单价构成。

3、编制措施项目清单计价包括计算公式组价、定额组价、实物量组价三种方式。

4、编制其他项目清单计价5、人材机汇总包括调整人材机价格，设置甲供材料、设备。

6、查看单位工程费用汇总包括调整计价程序，工程造价调整。

7、查看报表8、汇总项目总价包括查看项目总价，调整项目总价8、生成电子标书包括符合性检查，投标书自检，生成电子投标书，打印报表，刻录及导出电子标书。

广联达算量软件工程量代码解释一览表介绍广联达算量软件工程量代码解释一览表是一份详细的文档，用于解释广联达算量软件中各类代码计算所对应的工程量。

本文档中将会详细介绍广联达算量软件中涉及的各种代码以及相应的工程量计算方法和公式。

希望本文档能够为使用广联达算量软件进行工程量计算的工程师提供帮助和指导。

劳务分项工程量计算公式广联达算量软件中对劳务分项工程量的计算公式如下：劳务分项工程量 = 劳务占比 x 总工程量其中，劳务占比为将该工程的劳务费用与总工程造价之比。

材料分项工程量计算公式广联达算量软件中对材料分项工程量的计算公式如下：材料分项工程量 = 材料占比 x 总工程量其中，材料占比为将该工程的材料费用与总工程造价之比。

机械分项工程量计算公式广联达算量软件中对机械分项工程量的计算公式如下：机械分项工程量 = 机械用量 x 机械单价其中，机械用量为该工程所使用的机械设备的数量，机械单价为该机械设备的单价。

人工分项工程量计算公式广联达算量软件中对人工分项工程量的计算公式如下：人工分项工程量 = 人工用量 x 人工单价其中，人工用量为该工程所使用的人工数量，人工单价为该工程所使用的人工的单价。

设备分项工程量计算公式广联达算量软件中对设备分项工程量的计算公式如下：设备分项工程量 = 设备用量 x 设备单价其中，设备用量为该工程所使用的设备数量，设备单价为该设备的单价。

工程分部分项工程量计算公式广联达算量软件中对工程分部分项工程量的计算公式如下：工程分部分项工程量 = 工程分部分项用量 x 工程分部单价其中，工程分部分项用量为该工程所使用的工程分部的数量，工程分部单价为该工程分部的单价。

总工程量计算公式广联达算量软件中对总工程量的计算公式如下：总工程量 = 劳务分项工程量 + 材料分项工程量 + 机械分项工程量 + 人工分项工程量 + 设备分项工程量 + 工程分部分项工程量结束语本文档详细介绍了广联达算量软件中涉及的各种代码和相应的工程量计算方法和公式。

广联达土建算量计算设置详解广联达土建算量计算是一种专业的土木工程量计算软件，广泛应用于建筑行业中。

它能够自动化地完成工程量的计算、清单的编制和报价的生成等工作，大大提高了工程量计算的速度和准确性。

下面将对广联达土建算量计算的设置进行详解。

首先，广联达土建算量计算的设置包括基本设置、单位设置、参数设置和规则设置等几个方面。

1.基本设置：在基本设置中，可以进行工程信息、界面设置、单位设置、数据库设置等方面的配置。

例如，可以设置工程的名称、编号、计量单位等基本信息，以便在进行计算时能够准确地标识和记录项目的相关信息。

2.单位设置：单位设置是广联达土建算量计算中的一个重要部分。

用户可以根据自己的需要选择计量单位，如长度、面积、体积、重量等。

另外，还可以设置各种材料和构件的单位，如水泥、钢筋、砂、石等。

通过单位设置，用户可以方便地进行单位转换，在进行计算时能够保证计算结果的准确性。

3.参数设置：参数设置是广联达土建算量计算中的一个关键步骤。

用户可以根据实际情况设置各种参数，如工程量计算方法、工料比、单价系数等。

其中，工程量计算方法包括按照实测法、定额法、筒仓法等不同的计算方式。

用户可以根据自己的需要选择相应的计算方法，并进行相应的设置。

4.规则设置：规则设置是广联达土建算量计算中的一个重要环节。

用户可以根据实际情况进行规则的设置和调整，以满足项目的需求。

例如，可以设置材料规格、构件尺寸、施工工艺、质量要求等，以便在计算过程中能够根据相应的规则进行计算。

总之，广联达土建算量计算是一款功能强大的土木工程量计算软件。

通过合理的设置，可以实现工程量的自动化计算、清单的自动生成和报价的快速生成，提高了工程管理的效率和准确性。

使用广联达土建算量计算，可以大大节省人力、物力和时间成本，是现代建筑行业不可或缺的工具。

广联达报表增加工程量计算表达式方法
Modified by JACK on the afternoon of December 26, 2020
第一步：新建报表，在新建的报表上点击右键，选择报表设计
第二步：设计报表。

在标题中填写相应的标题，
第三步：选择数据源。

在数据源中选择“子目”，并点击“选择数据源”
第四步：页面设置。

点击黑色五角星右边的页面设置。

将纸张方向改为横向，其他默认即可。

第五步：选择相应数据源。

每一个标题下方的表格在鼠标点击后都会出现下拉菜单，选择相应数据源即可。

第六步：页面设计。

点击左下角页面设计，根据需要设计页面。

同样需要在表格相应位置插入相应数据。

可以参考其它报表设计页面。

第七步：完成退出。

对新手啰嗦一句：此处工程量表达式列表是调用预算表中“工程量明细”中的数据。

即相关计算式必须在“工程量明细”中填写才可以在报表中出现。
