综合布线六大子系统构成图
●工作区子系统
●水平子系统
●垂直子系统
●设备间子系统
●管理子系统
●建筑群子系统
1.工作区子系统：一个独立的需要设置终端设备(TE）的区域宜划分为一个工作区。
工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及配器组成。
2.水平子系统:配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备（FD)
的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成.
3.垂直子系统：由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设
备缆线和跳线组成。
4设备间:是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所.设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保
安配线设备等组成。
5管理子系统:设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
6.建筑群子系统：由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系
统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。

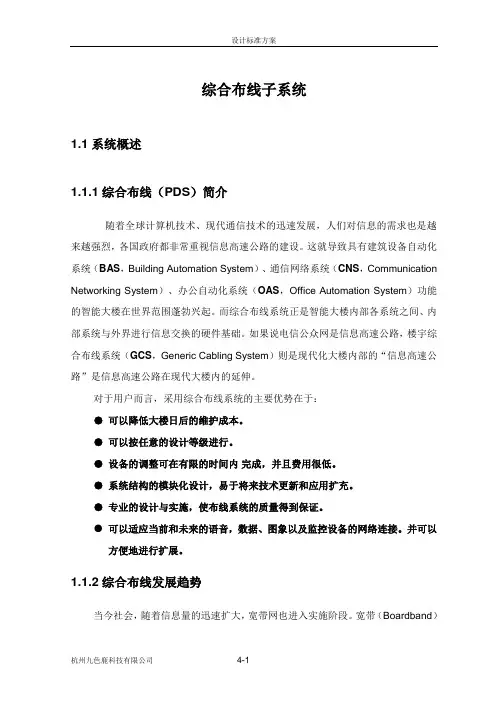

综合布线子系统1.1系统概述1.1.1综合布线（PDS）简介随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈，各国政府都非常重视信息高速公路的建设。
这就导致具有建筑设备自动化系统（BAS，Building Automation System）、通信网络系统（CNS，Communication Networking System）、办公自动化系统（OAS，Office Automation System）功能的智能大楼在世界范围蓬勃兴起。
而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息交换的硬件基础。
如果说电信公众网是信息高速公路，楼宇综合布线系统（GCS，Generic Cabling System）则是现代化大楼内部的“信息高速公路”是信息高速公路在现代大楼内的延伸。
对于用户而言，采用综合布线系统的主要优势在于：●可以降低大楼日后的维护成本。
●可以按任意的设计等级进行。
●设备的调整可在有限的时间内完成，并且费用很低。
●系统结构的模块化设计，易于将来技术更新和应用扩充。
●专业的设计与实施，使布线系统的质量得到保证。
●可以适应当前和未来的语音，数据、图象以及监控设备的网络连接。
并可以方便地进行扩展。
1.1.2综合布线发展趋势当今社会，随着信息量的迅速扩大，宽带网也进入实施阶段。
宽带（Boardband）是指在同一传输介质上，可以利用不同的频道进行多重（并行）传输，并且速率在1.54Mbps以上。
因此与传统的Internet接入技术相比，宽带接入技术最大的优势就是其带宽大大拓展。
宽带网技术的日臻成熟，直接引导了宽带基础建设的迅速发展。
综合布线，作为宽带网实现的基本物理平台，在带宽和速率的要求相应的越来越高，继以往的三类、四类、六类标准之后，推出了六类、六类、超六类乃至七类的标准或概念，传输介质也从10Base5(粗缆)、10Base2(细缆)、10BaseT(双绞线)、10BaseFL(光纤) 到100BaseTX(STP/UTP)、100BaseT4(4/六类UTP)、100BaseFX(光纤)，宽带光纤混合的应用。
