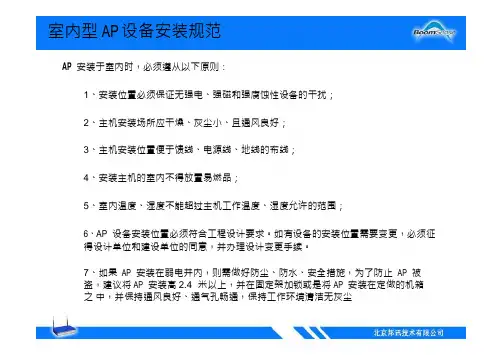

室内型AP设备安装规范
AP 安装于室内时，必须遵从以下原则：
1、安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；
2、主机安装场所应干燥、灰尘小、且通风良好；
3、主机安装位置便于馈线、电源线、地线的布线；
4、安装主机的室内不得放置易燃品；
5、室内温度、湿度不能超过主机工作温度、湿度允许的范围；
6、AP 设备安装位置必须符合工程设计要求。
如有设备的安装位置需要变更，必须征
得设计单位和建设单位的同意，并办理设计变更手续。
7、如果AP 安装在弱电井内，则需做好防尘、防水、安全措施，为了防止AP 被
盗，建议将AP 安装高2.4 米以上，并在固定架加锁或是将AP 安装在定做的机箱之
中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘
8、如果AP 壁挂安装在大楼墙面上，必须做好防盗措施，建议将AP 安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘。
9、如果AP 安装在天花板上，必须用固定架固定住，不允许悬空放置或直接扔在天花板上面。
10、在安装AP 设备时，要考虑以太网交换机跟AP 之间的距离限制。
11、安装的地方要便于工程施工和运行维护。
12、如AP 安装位置的四周有特殊物品，如微波炉、无绳电话等他干扰源，建议AP 至少离开此类干扰源2～3 米。
13、室内WLAN AP 设备采用联合接地，地网的接地电阻应小于5 欧姆。
AP 安装于室外时，必须遵从以下原则：
1、AP 设备安装位置应符合工程设计要求。
2、AP 天线主瓣方向不应有明显障碍物。
3、AP 设备表面垂直于水平面，未接线的出线孔应用防水塞封堵。
4、AP 设备与馈线之间接头处应采取防水措施。
5、AP 设备如放置于防水箱内，箱体要保持通风以利于设备的散热。
6、在建筑物顶安装天线，箱体可固定在楼顶女儿墙内立面上。
安装位置应选择无日
光直晒或直晒时间较短的位置。
进入防水箱的全部线缆需做防水弯，或采用下走线方式。
7、在杆体上安装天线，防水箱使用抱箍固定在杆体上。
箱体安装要保持水平和垂
直，安装牢固。
箱体颜色要与杆体颜色相同或相近。
进出线缆采用下走线方式。
注意防盗、防破坏。
8、室外WLAN 设备防雷和接地应参照执行YD5098-2005《通信局（站）防雷与接地工
程设计规范》。
POE 设备安装规范
AP 供电采用POE和本地供电两种方式，优先采用本地供电；若本地供电存在困难，可以采用带POE 功能的以太网交换机进行供
电；室外大功率AP（500MW）应采用PoE供电。
对于POE 供电：
•如果上层交换机为以太网供电交换机，则不需增加POE 供电模块，直接用网线对AP 设备进行远端供电；
•如果上层交换机为普通交换机，则需增加POE 供电模块，对AP 进行供电。
原则上不推荐串接POE 供电器。
POE 设备安装规范
PoE模块安装规范
1、POE 供电模块安装在机房时，需用扎带固定在机架上，不允许悬空放置或直接将
POE 供电模块直接堆叠在交换机上，保持通风良好，可散热。
2、POE 供电模块输出端口输出44～57v 的直流电压、350～400mA的直流电流，为一
般功耗在15.4W 以下的AP 设备提供以太网供电。
在施工部署时要明确每个AP 设备的功率，匹配相应的供电模块。
3、机房的交流配电箱如有备用的空气开关，可从备用的空气开关引电源线排插，为
POE 供电模块集中供电。
如无多余的空气开关，则需增加空气开关引电。
4、设备安装位置必须符合工程设计要求。
如有设备的安装位置需要变更，必须征得
设计和建设单位的同意，并办理设计变更手续。
室外天线安装规范
1、天线实际安装位置、型号应与工程设计要求相符。
2、天线必须使用天线的专用支架，牢固地固定好，同时要求支架具有防雷设施。
3、要求天线支架安装面牢固可靠
4、天线架安装时必须注意与水平面保持垂直
5、天线架组装及安装要求牢固和美观
6、安装天线时应尽可能的避免碰撞天线和弯折跳线。
7、天线与跳线的接头应连接紧固，并作防水处理。
8、天线安装高度位置符合设计方案的规定，其方位角和俯仰角可以根据覆盖目
标进行微调。
9、在安装室外全向天线时，应保证天线垂直不歪斜。
天线顶端要低于避雷针，
且处于45°避雷保护角范围之内。
10、天线标牌应扎在天线端口下方10~20cm 处，标牌朝向应便于识别。
11、天线安装需注意天线的方向性，避免因反装造成天线进水。
12、对于一些特殊应用场合，可考虑对室外天线进行美化伪装。
