一种电力监控与数据采集系统设计

电力系统智能监控与分析平台设计电力系统在现代工业和生活中扮演着至关重要的角色。

为了保障电力系统的稳定运行以及提高其效能，开发一个智能监控和分析平台是必不可少的。

本文将详细介绍电力系统智能监控与分析平台的设计方案。

一、引言电力系统智能监控与分析平台是为了实时监控和分析电力系统运行情况、预测潜在问题并进行及时处理而开发的。

通过该平台，运营人员可以获得即时的数据和分析结果，以支持决策和改进电力系统的运行。

二、功能需求1. 实时数据监控：平台需要能够监测电力系统的实时数据，包括电力输送线路的电压、电流、频率等参数，以及电力设备的状态和运行情况。

2. 数据存储与管理：平台应该能够对所有监测到的数据进行存储和管理，以便后续分析和查询。

同时，平台需要具备足够的存储空间和数据备份功能，以确保数据的安全性和可靠性。

3. 数据分析与预测：平台应当能够使用机器学习和数据挖掘算法对实时数据进行分析和预测，以识别潜在的问题并提出解决方案。

例如，通过分析历史数据可以预测电力设备的故障概率，从而采取相应的预防措施。

4. 报警与异常处理：平台应该能够自动检测出电力系统中的异常情况，并及时发送报警信息给相关人员。

同时，平台还应该提供异常处理的指导和建议，以帮助人员快速解决问题。

5. 数据可视化与报告生成：平台需要具备数据可视化的功能，方便用户直观地了解整个电力系统的运行状况。

此外，平台还应提供报告生成功能，自动生成运行状态、故障统计等报告，并支持导出和打印。

三、系统架构1. 传感器与数据采集：电力系统中的传感器负责采集各种实时数据，包括电压、电流、频率等参数。

数据采集装置负责将采集到的数据传输给监控与分析平台。

2. 监控与分析平台：平台的核心部分是数据处理模块，负责接收、存储和分析采集到的数据。

平台还包括报警模块、数据可视化模块和报告生成模块等功能模块。

3. 用户界面：平台应提供用户友好的界面，以便用户方便地查看数据、生成报告和接收报警信息。

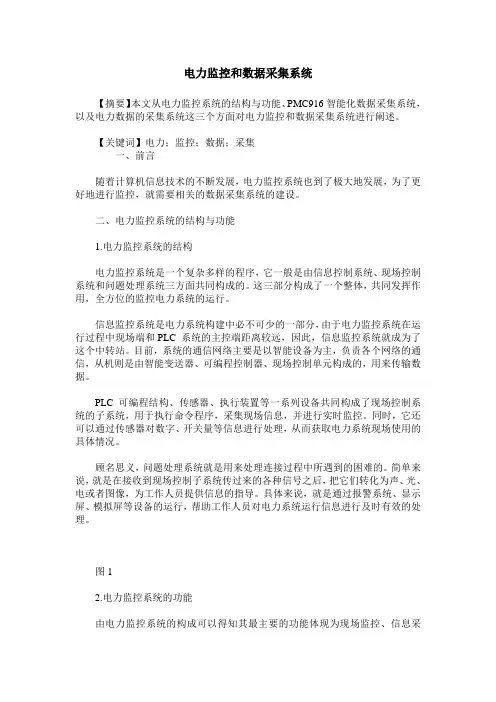

电力监控和数据采集系统【摘要】本文从电力监控系统的结构与功能、PMC916智能化数据采集系统，以及电力数据的采集系统这三个方面对电力监控和数据采集系统进行阐述。

【关键词】电力；监控；数据；采集一、前言随着计算机信息技术的不断发展，电力监控系统也到了极大地发展，为了更好地进行监控，就需要相关的数据采集系统的建设。

二、电力监控系统的结构与功能1.电力监控系统的结构电力监控系统是一个复杂多样的程序，它一般是由信息控制系统、现场控制系统和问题处理系统三方面共同构成的。

这三部分构成了一个整体，共同发挥作用，全方位的监控电力系统的运行。

信息监控系统是电力系统构建中必不可少的一部分，由于电力监控系统在运行过程中现场端和PLC 系统的主控端距离较远，因此，信息监控系统就成为了这个中转站。

目前，系统的通信网络主要是以智能设备为主，负责各个网络的通信，从机则是由智能变送器、可编程控制器、现场控制单元构成的，用来传输数据。

PLC 可编程结构、传感器、执行装置等一系列设备共同构成了现场控制系统的子系统，用于执行命令程序，采集现场信息，并进行实时监控。

同时，它还可以通过传感器对数字、开关量等信息进行处理，从而获取电力系统现场使用的具体情况。

顾名思义，问题处理系统就是用来处理连接过程中所遇到的困难的。

简单来说，就是在接收到现场控制子系统传过来的各种信号之后，把它们转化为声、光、电或者图像，为工作人员提供信息的指导。

具体来说，就是通过报警系统、显示屏、模拟屏等设备的运行，帮助工作人员对电力系统运行信息进行及时有效的处理。

图12.电力监控系统的功能由电力监控系统的构成可以得知其最主要的功能体现为现场监控、信息采集、事件处理和系统控制。

监控系统可以通过结构的协调运行，对电力系统现场的设备进行动态的监控，并了解运行的参数。

然后，系统会对各种数据信息进行采集整理，从而进行判断分析，制定具体的操作指令。

最后，系统管理者通过对子系统的控制，使其执行一系列功能，进而推动电力系统的平稳运行。

电力监控系统的设计
引言概述：
电力监控系统是一种用于监测和控制电力系统运行的技术解决方案。

它通过实时监测电力传输、配电设备和电力负荷等信息，以提高系统的安全性、可靠性和效率。

本文将详细介绍电力监控系统的设计，包括系统的结构、功能模块以及与其他系统的集成等方面。

正文内容：
一、系统结构设计
1.1主控单元
1.2数据采集单元
1.3通信单元
1.4数据存储与处理单元
1.5可视化界面
二、系统功能设计
2.1实时监测电力负荷
2.2远程控制电力设备
2.3告警与故障诊断
2.4数据分析与优化
2.5安全性与可靠性保障
三、数据采集与传输
3.1传感器选择与布置
3.2数据采集方式
3.3数据传输协议
3.4数据传输安全性保障
3.5数据传输可靠性保障
四、系统与其他系统的集成
4.1与电力监测系统的集成4.2与配电自动化系统的集成4.3与能源管理系统的集成4.4与物联网系统的集成
4.5与智能电网系统的集成
五、系统运维与管理
5.1系统维护
5.2系统升级与扩展
5.3用户权限管理
5.4数据备份与恢复
5.5故障处理与应急响应
总结：
电力监控系统的设计是一个综合性的工程，需要考虑到系统的结构、功能模块、数据采集与传输、与其他系统的集成等多个方面。

通过本文的详细阐述，可以帮助读者了解电力监控系统的设计原理和技术要点，并为实际应用中的系统设计与开发提供参考。

电力监控系统的设计将进一步提高电力系统的安全性、可靠性和效率，为电力行业的发展做出重要贡献。

SCADA (Supervisory Control And Data Acquisition)系统即数据采集和监控系统，它是电网调度自动化系统的基础和核心，负责采集和处理电力系统运行中的各种实时和非实时数据，是电网调度中心各种应用软件主要的数据来源。

SCADA 系统包括实时数据采集、数据通信、SCADA 系统支撑平台、前置子系统、后台子系统等。

数据采集包括反映物理过程特征的数据的产生，数据发送、接收和数据处理；监视控制不仅包括对物理过程的直接控制，还包括管理性控制，只下发调控指令，由厂站端或者下级调度人工调控。

通常数据采集装置和控制装置安放在厂站端，与主站端监控系统并不在一起，所以要实现数据采集和直接控制功能需要双向数据通信，普通认为数据采集是信号上行的通信，而直接控制是信号下行的通信。

一个 SCADA 系统通常由一个主站和多个子站(远方终端装置 RTU 或者变电站综合自动化系统) 组成。

主站通常在调度控制中心 (主站端) ，子站安装在变电站或者发电厂(厂站端) ，主站通过远动通道或者广域网实现与子站的通信，完成数据采集和监视控制。

国分为五级调度，主站除接收子站信息，还以数据通信方式接受从下级调度控制中心主站转发来的信息，又向上级调度控制中心主站转发本站的信息。

厂站端是 SCADA 系统的实时数据源，又是进行控制的目的地。

SCADA 所采集的数据包括摹拟量测量 (又称为“遥测”)，状态测点 (又称为“遥信”) 和脉冲累加量 (又称为“遥脉”)。

SCADA 系统的主站分为前置子系统和后台子系统，二者通过局域网相联相互进行通信。

前置子系统主要完成与厂站端及其它调度控制中心的通信，并将获得的数据发送给后台子系统。

后台子系统进行数据处理。

SCADA 把这些最近扫描的已经处理的反映被监视系统状态的数据存储在数据库中。

画面联结数据库，于是画面就直观地给出该系统状态的正确景象。

SCADA 为每一个量测量赋予一个状态和记录数值的变化趋势，当设备处于不正常状态或者运行限值已被超过时通知调度员。
