电力变压器保护配置1. 介绍电力变压器是电力系统中非常重要的设备，用来变换电压级别以便传输电能。
为了保证变压器的正常运行，必须配置适当的保护装置来提供对各种故障和异常情况的保护。
本文将介绍电力变压器保护装置的配置方法和相关技术。
2. 保护装置的种类电力变压器保护装置主要包括电流保护、电压保护、温度保护、油位保护等。
下面将分别介绍各种保护装置的配置方法和工作原理。
2.1 电流保护电流保护用于检测电流异常情况，例如短路故障或过载情况。
常用的电流保护装置有电流互感器和电流继电器。
配置电流保护时，需要根据变压器的额定电流和工作条件选择合适大小的电流互感器，并设置适当的电流保护参数。
2.2 电压保护电压保护主要用于检测电压异常情况，例如电压偏低或电压偏高。
常用的电压保护装置有电压互感器和电压继电器。
配置电压保护时，需要考虑变压器的额定电压和运行条件，并设置适当的电压保护参数。
2.3 温度保护温度保护用于检测变压器的温度异常情况，例如过热和过冷。
常用的温度保护装置有温度传感器和温度继电器。
配置温度保护时，需要根据变压器的额定温度和工作条件选择合适的温度传感器，并设置适当的温度保护参数。
2.4 油位保护油位保护用于检测变压器的油位异常情况，例如油位过高或油位过低。
常用的油位保护装置有油位传感器和油位继电器。
配置油位保护时，需要根据变压器的油位范围选择合适的油位传感器，并设置适当的油位保护参数。
3. 保护参数的设置为了确保变压器保护装置能够对各种故障和异常情况做出准确的判断和响应，需要设置适当的保护参数。
以下是常用的保护参数和设置方法：3.1 电流保护参数的设置•过流保护参数：根据变压器的额定电流和工作条件，设置过流保护的动作电流和延时时间。
•短路保护参数：根据变压器的额定电流和短路电流特性，设置短路保护的动作电流和延时时间。
3.2 电压保护参数的设置•低压保护参数：根据变压器的额定电压和工作条件，设置低压保护的动作电压和延时时间。
高压变压器内部结构
高压变压器的内部结构主要由铁芯、初级绕线组以及次级绕线组组成。
其详细介绍如下：- 铁芯：既是变压器的磁路，又是变压器的机械骨架，一般由0.22-0.5mm厚的硅钢片叠装而成。
叠装前需在硅钢片两面涂上绝缘漆，以起到绝缘效果。
- 绕组：是变压器的电路部分，一般由绝缘铜线或铝线绕制而成。
根据高、低压绕组排列方式的不同，变压器的绕组可分为同心式和交叠式两类。
- 绝缘套管：高、低压绕组引出线从油箱内部引出油箱外时必须经过绝缘套管，使引线与油箱外壳绝缘，同时起到固定引线的作用。
- 油箱及变压器油：将铁芯和绕组的整体称为器身，器身安装在贮满变压器油的油箱中。
油箱则是整个变压器的框架，它将变压器所有的零部件组合成一个整体。
- 保护装置：包括储油柜、吸湿器、气体继电器和安全气道等，主要起到保护油箱的作用。
其中，储油柜安装在油箱顶部，体积一般为油箱体积的8%-10%；吸湿器又称为呼吸器，其作用为吸掉进入油枕的空气中的水分，保证变压器油不被受潮；气体继电器和安全气道可以在变压器内部发生故障时，起到保护油箱不致爆炸的作用。
变压器保护配置及运行规定详细讲解一、变压器保护配置变压器保护配置包括过电压保护、过流保护、接地保护、油温保护、气温保护、油位保护和防护性自动装置等。
1. 过电压保护：过电压是指电压短时间内远超额定值。
造成变压器过电压的原因主要有雷击、线路突然开断等。
变压器过电压保护采用过电压继电器，其作用是当电压超过额定值时，保护继电器自动进入工作状态。
2. 过流保护：过流是指电流超过额定值。
造成变压器过流的原因主要有电源电压过高、短路、缺相等。
变压器过流保护采用过流继电器，其作用是当电流超过额定值时，保护继电器自动进入工作状态。
3. 接地保护：接地是指变压器某一部分直接与大地相连。
造成变压器接地的原因主要有绝缘损坏、设备老化等。
变压器接地保护采用接地继电器，其作用是当变压器接地时，保护继电器自动进入工作状态。
4. 油温保护：变压器的油温过高会造成变压器的损伤和故障。
油温保护采用温度控制器，其作用是当油温超过额定温度时，控制器自动进行报警和保护。
5. 气温保护：变压器周围环境温度过高或过低会造成变压器的损伤和故障。
气温保护采用温度控制器，其作用是当环境温度超过额定温度时，控制器自动进行报警和保护。
6. 油位保护：变压器的油位过低会造成变压器的损伤和故障。
油位保护采用油位控制器，其作用是当油位过低时，控制器自动进行报警和保护。
7. 防护性自动装置：防护性自动装置包括绝缘监测装置、接地故障指示器、断路器操作装置、无功补偿装置等。
二、变压器运行规定1. 在运行前，应进行设备的检查和测试，并确保设备无故障和缺陷。
2. 在设备启动之前，应先确保变压器内部的油温、气温、油位均处于正常范围内。
3. 在变压器运行过程中，应定期进行检查和测试，以确保设备的安全和稳定运行。
4. 在变压器运行过程中，应注意对设备进行维护和保养，保持设备良好的状态。
5. 在设备检修、维护和保养期间，应关闭电源，避免人员和设备受到电击和损坏。
6. 在设备的运行过程中，应遵守有关规定，加强对设备的监督和管理，确保设备运行的安全和稳定。

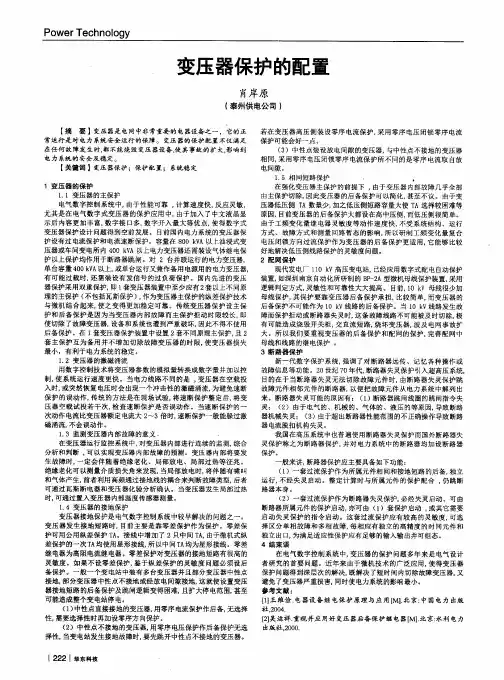

变压器保护配置
变压器保护配置主要包括过流保护、差动保护、接地保护、过流保护及欠压保护等多重保护，以下为各个保护的配置要点。
1. 过流保护
过流保护是针对变压器发生短路事故的保护。
在发生短路事故时，电流会迅速增加，如果快速切断故障电流，可以避免损坏变压器。
过流保护包括基本过流保护和高比过流保护两种，基本过流保护一般采用时间定值方式，而高比过流保护则主要采用电流比率定值方式。
2. 差动保护
差动保护是针对变压器内部绕组之间短路的保护。
在变压器两侧各装置一个差动保护装置，当两侧电流不平衡时，将发生差动电流，差动保护可及时断开保护范围内的变压器。
差动保护主要采用数码式差动保护装置，具备检测灵敏度高、速度快、可靠性好等特点。
3. 接地保护
变压器接地保护主要是为了防止变压器一侧或两侧出现接地故障而产生的电流损伤，可避免因电压振荡或变压器内部故障造成的第一次或第二次单相接地故障。
接地保护一般采用零序电流保护，若零序电流达到设定值，保护零序导线及相关设备将立即切断故障电路，时限较短，保护性能更高。
4. 过流保护及欠压保护
过电流保护和欠压保护是保证变压器正常运行的关键保护。
过电流保护用于检测变压器运行时电流的异常变化，及时发现故障电路并作出限制保护，防止变压器过热或烧毁。
欠压保护用于检测变压器的电压是否低于设定值，如果是，则及时切断电源，保护变压器。

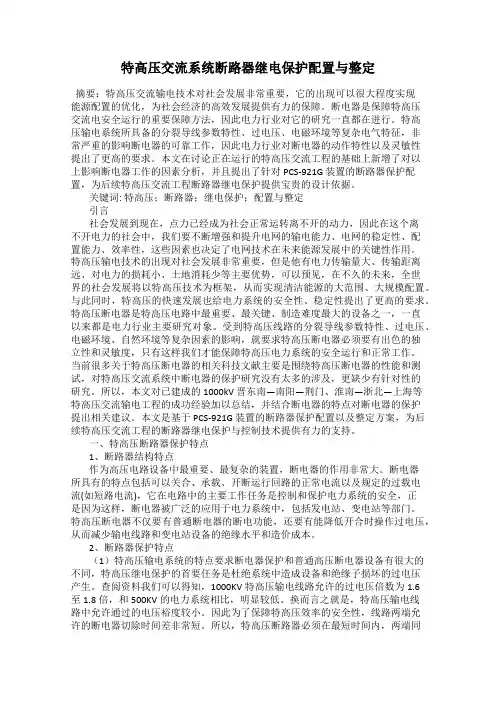

特高压交流系统断路器继电保护配置与整定摘要：特高压交流输电技术对社会发展非常重要，它的出现可以很大程度实现能源配置的优化，为社会经济的高效发展提供有力的保障。
断电器是保障特高压交流电安全运行的重要保障方法，因此电力行业对它的研究一直都在进行。
特高压输电系统所具备的分裂导线参数特性、过电压、电磁环境等复杂电气特征，非常严重的影响断电器的可靠工作，因此电力行业对断电器的动作特性以及灵敏性提出了更高的要求。
本文在讨论正在运行的特高压交流工程的基础上新增了对以上影响断电器工作的因素分析，并且提出了针对PCS-921G 装置的断路器保护配置，为后续特高压交流工程断路器继电保护提供宝贵的设计依据。
关键词: 特高压；断路器；继电保护；配置与整定引言社会发展到现在，点力已经成为社会正常运转离不开的动力，因此在这个离不开电力的社会中，我们要不断增强和提升电网的输电能力、电网的稳定性、配置能力、效率性，这些因素也决定了电网技术在未来能源发展中的关键性作用。
特高压输电技术的出现对社会发展非常重要，但是他有电力传输量大、传输距离远、对电力的损耗小、土地消耗少等主要优势，可以预见，在不久的未来，全世界的社会发展将以特高压技术为框架，从而实现清洁能源的大范围、大规模配置。
与此同时，特高压的快速发展也给电力系统的安全性、稳定性提出了更高的要求。
特高压断电器是特高压电路中最重要、最关键、制造难度最大的设备之一，一直以来都是电力行业主要研究对象。
受到特高压线路的分裂导线参数特性、过电压、电磁环境、自然环境等复杂因素的影响，就要求特高压断电器必须要有出色的独立性和灵敏度，只有这样我们才能保障特高压电力系统的安全运行和正常工作。
当前很多关于特高压断电器的相关科技文献主要是围绕特高压断电器的性能和测试，对特高压交流系统中断电器的保护研究没有太多的涉及，更缺少有针对性的研究。
所以，本文对已建成的1000kV 晋东南—南阳—荆门、淮南—浙北—上海等特高压交流输电工程的成功经验加以总结，并结合断电器的特点对断电器的保护提出相关建议。
特高压交流系统继电保护配置与整定摘要：特高压电网是我国电力系统中的重要组成部分，具有良好的技术优势和经济效益，其运行状态对于整个电网的安全可靠性有着直接的影响。
关键词：特高压；变压器；继电保护；配制；整定1 前言在特高压系统的运行过程中，继电保护能够很好的维护系统的正常运行，保证电网的稳定供应。
2 特高压变压器的特殊结构2.1 特高压分体调压式特殊结构1000kV交流特高压变压器结构特殊，其调压方式为中性点调压。
分为两个器身，分别为主体变压器及调压补偿变压器。
主体变压器为普通的自耦变压器，调压变压器的调压绕组串接于主体变压器的公共绕组实现调压。
调压变压器的励磁绕组并联于主体变压器的低压绕组。
补偿变压器的励磁绕组并联于调压变压器的调压绕组，补偿绕组串联于主体变压器的低压绕组侧，实现调压过程中对低压侧电压的补偿。
2.2 调压变压器及补偿变压器原副边的定义对于特高压变压器的调压变压器及补偿变压器，其原边应该是对应于各自的励磁绕组。
也就是说，对于调压变压器的原边或一次侧应为与主变压器低压绕组并联相连接的绕组，而副边或二次侧应为调压绕组。
而对于补偿变压器而言，其原边（一次侧）应为与调压变压器的调压绕组并联的补偿变压器励磁绕组，副边（二次侧）应为与主变压器低压绕组相串联连接的三角环内的补偿绕组。
也就是说，调压变压器的副边与补偿变压器的原边并联连接关系，调压变压器和补偿变压器均为降压变压器。
而在实际应用中，有些变压器保护装置的定值清单中定义的调压变压器与补偿变压器原边均为星形连接侧绕组，即与主变压器中性点侧相连接的绕组。
这样，就容易使用户在整定过程中混淆，在概念上也不合理。
原副边名称定义的统一，有利于实际运行中用户对于保护装置定值整定的统一及一次设备运行本质的理解。
3 特高压输电线路的保护配置在满足灵敏性、速动性、可靠性、选择性要求的基础上，实现性能互补和动作协调，是高压输电线路继电保护配置的基本要求。
和高压与超高压线路比较，各种保护要存在更大的独立性和冗余度，保护装置要保证在所有运行状态下的被保护线路上发生故障都存在一套快速保护机制，可以从线路的两端同时迅速切除故障，从而避免产生过电压和系统稳定性受损以及设备损坏等意外。
变压器结构组成
1. 变压器外壳：变压器的外壳通常由钢板或铝合金压制而成，具有良好的耐腐蚀和耐热性能。
2. 铁芯：铁芯是变压器的重要组成部分之一，主要由硅铁片组成。
硅铁片表面被氧化处理，可以减少铁芯损耗，提高了变压器效率。
3. 绕组：绕组一般由导线绕成，可分为低压绕组和高压绕组。
低压绕组一般用铜线缠绕，高压绕组一般用铝棒缠绕。
绕组的质量决定了变压器的性能。
4. 绝缘材料：绕组和铁芯之间需要使用绝缘材料隔离。
一般使用的绝缘材料有油纸、聚酯薄膜和聚乙烯等。
绝缘材料的质量决定了变压器的耐久性。
5. 油箱：油箱是变压器的容器，在油箱内填充一定的绝缘油。
绝缘油不仅可以隔离铁芯和绕组，还可以冷却变压器。
6. 冷却系统：变压器需要通过冷却系统散热，保证其正常运行。
常用的冷却方式有自然冷却和强制风冷却。
7. 保护装置：变压器需要配备各种保护设备保障其安全运行。
常见的保护装置有过流保护、过电压保护、温控保护等。
总之，变压器的结构组成与性能密切相关，每个组成部分都是必不可少的。
只有每一个部分都得到合理的设计和制造，才能保证变压器正常、安全的运行。
变压器内部结构及要求
变压器是一种用来改变交流电压的电气设备，它由铁芯和绕组组成。
铁芯通常由硅钢片或铝合金制成，用于集中磁通并减小磁通损耗。
绕组由绝缘导线绕制而成，分为初级绕组和次级绕组。
变压器内部结构的要求包括以下几个方面：
1. 绝缘性能，变压器内部绝缘应具有良好的绝缘性能，以防止绕组之间或绕组与铁芯之间发生击穿或放电现象，确保设备的安全可靠运行。
2. 热稳定性，变压器在工作过程中会产生一定的热量，因此绝缘材料和结构需要具有较好的耐热性和热稳定性，以防止绝缘材料老化和变形，影响设备的使用寿命。
3. 机械强度，变压器内部结构应具有足够的机械强度，能够承受运输、安装和运行过程中的振动和冲击，保证设备的稳定性和可靠性。
4. 冷却性能，变压器内部应设计合理的冷却结构，以保证设备在长时间高负载运行时不会过热，影响设备的正常使用。
5. 绕组连接，变压器绕组的连接应牢固可靠，减小接触电阻，
降低温升，确保设备的安全运行。
总的来说，变压器内部结构需要具有良好的绝缘性能、热稳定性、机械强度、冷却性能和绕组连接，以确保设备的安全可靠运行。
同时，在设计和制造过程中需要符合相关的国家标准和行业规范，
以满足设备的可靠性和安全性要求。
