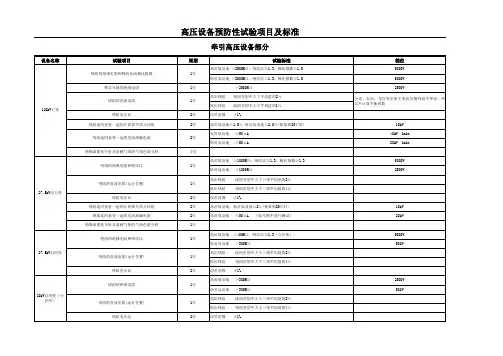

高压设备预防性试验项目及标准

【最新整理，下载后即可编辑】电力设备预防性试验项目及周期标准1 电力变压器和电抗器表1 电力变压器和电抗器的试验项目及周期1)运行设备的油中H 2与烃类气体含量(体积分数)超过下列任何一项值时应引起注意：总烃含量大于150×10-6H 2含量大于150×10-6C 2H 2含量大于5×10-6 (500kV 变压器为1×10-6) 2)烃类气体总和的产气速率大于0.25ml/h(开放式)和0.5ml/h(密封式)，或相对产气速率大于10%/月则认为设备有异的要求值相同3)测量温度以顶层油温为准，尽量使每次测量的温度相近 4)尽量在油温低于50℃时测量，不同温度下的tg δ值一般可按下式换算式中tg δ1、tg δ2分别为温度t 1、t 2时的tg δ值 /)(12123.1tg tg t -⨯=δδ的内容。

需要时，可参阅“电气设备预防性试验规程”2互感器2.1电流互感器2.1.1电磁式电流互感器表2.1 电磁式电流互感器的试验项目及周期电流互感器2.1.2 SF6电流互感器的试验项目及周期表2.2 SF62.2电压互感器2.2.1电磁式电压互感器表2 电磁式电压互感器的试验项目及周期表3 电容式电压互感器的试验项目及周期3 开关设备断路器和GIS3.1 SF6断路器和GIS的试验项目和周期表4 SF63.3 真空断路器表6 真空断路器的试验项目和周期3.4隔离开关表7 隔离开关的试验项目和周期3.5高压开关柜3.5.1配断路器的高压开关柜表8 高压开关柜的试验项目和周期其它型式高压开关柜的各类试验项目：其它型式，如计量柜、电压互感器柜和电容器柜等的试验项目和周期可参照有关序号进行。

柜内主要元件(如互感器、电容器、避雷器等)的试验项目按本规程有关章节规定。

4 套管套管的试验项目及周期注意：500×10-6H2100×10-6CH4H22×10-C26(110kV及以下)1×10-6(220～500kV)6 电力电缆线路6.1 纸绝缘电力电缆线路表11 纸绝缘电力电缆线路的试验项目和周期6.2 橡塑绝缘电力电缆线路橡塑绝缘电力电缆是指聚氯乙烯绝缘、交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆。

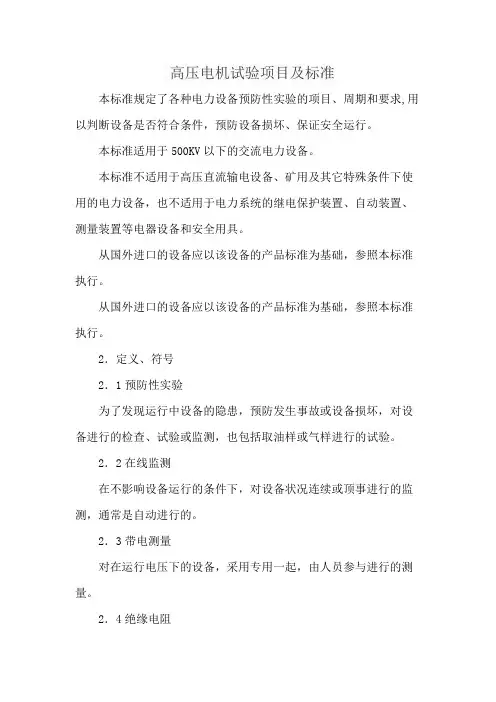

高压电机试验项目及标准
本标准规定了各种电力设备预防性实验的项目、周期和要求,用以判断设备是否符合条件，预防设备损坏、保证安全运行。

本标准适用于500KV以下的交流电力设备。

本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电器设备和安全用具。

从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。

从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。

2．定义、符号
2．1预防性实验
为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。

2．2在线监测
在不影响设备运行的条件下，对设备状况连续或顶事进行的监测，通常是自动进行的。

2．3带电测量
对在运行电压下的设备，采用专用一起，由人员参与进行的测量。

2．4绝缘电阻
在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。

常采用兆欧表直接测得绝缘电阻值。

本规程中，若无说明，均指加压1min时的测得值。

2．5吸收比
在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比。

2．6极化指数
在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。

2．7本规程所用的符号
Un设备额定电压（对发电机转子是指额定励磁电压）；
Um设备最高电压；
U0/U电缆额定电压（其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U为导体与导体之间的设计电压）。

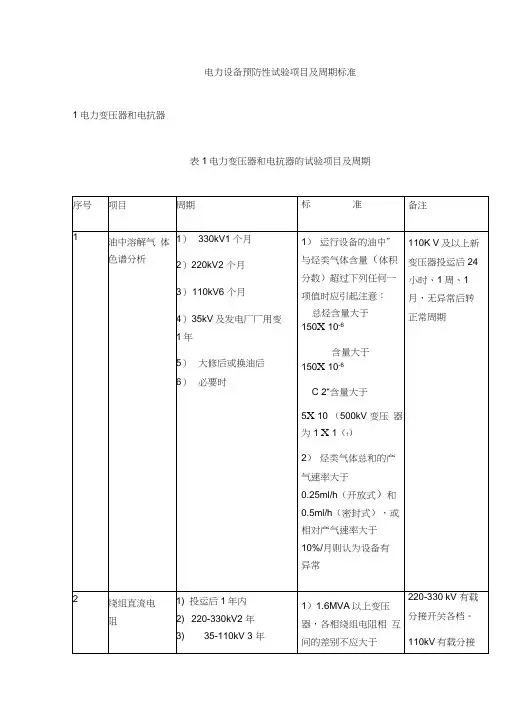

电力设备预防性试验项目及周期标准1电力变压器和电抗器表1电力变压器和电抗器的试验项目及周期对电缆直接进线变压器，运行中应加装油中溶解气体在线监测装置，并加强色谱分析。

当在线监测报警和油色谱分析超过注意之后再作电气试验。

备注：1、凡无预试项目、周期内容的，未进行试验标准及说明的内容。

需要时, 可参阅“电气设备预防性试验规程”2互感器2.1电流互感器2.1.1电磁式电流互感器表2.1 电磁式电流互感器的试验项目及周期2.1.2 SF 6电流互感器表2.2 SF 6电流互感器的试验项目及周期2.2电压互感器2.2.1电磁式电压互感器表2电磁式电压互感器的试验项目及周期表3电容式电压互感器的试验项目及周期3开关设备3.1 SF 6断路器和GIS表4 SF6断路器和GIS的试验项目和周期3.3 真空断路器表6真空断路器的试验项目和周期3.4隔离开关表7隔离开关的试验项目和周期3.5高压开关柜3.5.1配断路器的高压开关柜表8高压开关柜的试验项目和周期其它型式高压开关柜的各类试验项目：其它型式，如计量柜、电压互感器柜和电容器柜等的试验项目和周期可参照有关序号进行。

柜内主要元件（如互感器、电容器、避雷器等）的试验项目按本规程有关章节规定。

4套管套管的试验项目及周期6电力电缆线路6.1纸绝缘电力电缆线路表11纸绝缘电力电缆线路的试验项目和周期6.2 橡塑绝缘电力电缆线路橡塑绝缘电力电缆是指聚氯乙烯绝缘、交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆表12橡塑绝缘电力电缆线路的试验项目和周期7电容器（高压并联电容器装置）单台保护用熔断器的试验项目、周期和要求串联电抗器串联电抗器的试验项目和周期7.5.3 放电线圈表19放电线圈的试验项目和周期避雷器金属氧化物避雷器金属氧化物避雷器的试验项目和周期GIS用金属氧化物避雷器表22 GIS用金属氧化物避雷器的试验项目和周期母线封闭母线表23封闭母线的试验项目和周期。

一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2范围电压等级为10kV及以下的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、大修后、必要时。

2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量。

3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

10KV高压设备的预防性试验刘雪峰（迁安长白机械检修有限公司）摘要：针对预防性试验的作用对试验结果判断和分析中存在的问题，提出了解决办法。

关键词：预防性试验的作用；试验结果；分析判断；解决办法序言随着钢铁企业的飞速发展，机组参数、系统电压等级逐步提高，电气设备的绝缘强度、系统过电压的限制水平对系统安全经济运行的影响日益突出。

据资料介绍，高压电网的各种故障多是由于高压电气设备绝缘的损坏所致，因此了解设备绝缘特性，掌握绝缘状况，不断提高电气设备绝缘水平是电力系统安全经济运行的根本保证。

高压电气设备在运行中必须保持良好的绝缘，为此从设备的制造开始，要进行一系列绝缘测试。

这些测试包括：在制造时对原材料的试验、制造过程的中间试验、产品的定性及出厂试验、在使用现场安装后的交接试验、使用中为维护运行而进行的绝缘预防性试验等。

其中电气设备的交接试验和预防性试验是两类最重要的试验，中华人民共和国电力行业标准和国家标准：DL/T 596—1996《电力设备预防性试验规程》和GB 50150-91《电气设备交接试验标准》详细地介绍了各项试验的内容和标准。

对于迁钢公司，作为大型炼钢企业，主要以预防性试验为主，高压电器设备以10KV设备居多，每年1-2次的预防性试验，其根本目的是为了设备的安全，一切为设备稳定运行，保证生产。

检查设备的缺陷以及对试验结果的分析判断。

那么，如何观察设备的运行状况，还不能单纯的依赖于各种标准，应该根据设备的具体情况再做结论。

下面针对10KV高压设备的预防性试验，结合迁安长白机械检修公司几年来致力于迁钢电气设备的试验工作，总结出电气设备预防性试验的工作方法。

10KV设备的预防性试验在工厂中主要应用在绝缘预防性试验，和对综合继电保护装置装置的校验。

下面我对绝缘预防性试验的作用，和在试验过程中对几个问题的判断分析做一下简单探讨。

一、绝缘预防性试验的作用电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的缺陷，并通过检修加以消除，严重者必须予以更换，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。

高压试验规程及试验内容高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。

5、必要时须进行吊芯检查。

（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。

(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。

三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，（包括母线、互感器，断路器、绝缘子）。

（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。

四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

（分合闸、跳闸两项）４、试验周期一年一次。

（老规程）五：接地极接地电阻测量：用专用摇表测量，阻值在１欧姆以下，试验周期一年一次。

电力设备预防性试验项目及周期标准1 电力变压器和电抗器表1 电力变压器和电抗器的试验项目及周期1)运行设备的油中H2与烃类气体含量(体积分数)超过下列任何一项值时应引起注意：总烃含量大于150×10-6H2含量大于150×10-6C2H2含量大于5×10-6 (500kV变压器为1×10-6)2)烃类气体总和的产气速率大于0.25ml/h(开放式)和0.5ml/h(密封式)，或相对产气速率大于10%/月则认为设备有异常1)非被试绕组应接地或屏蔽2) 同一变压器各绕组tgδ的要求值相同3)测量温度以顶层油温为准，尽量使每次测量的温度相近4)尽量在油温低于50℃时测量，不同温度下的tgδ值一般可按下式换算式中tgδ1、tgδ2分别为温度t1、t2时的tgδ值/)(121 23.1tgtg t-⨯=δδ备注：1、凡无预试项目、周期内容的，未进行试验标准及说明的内容。

需要时，可参阅“电气设备预防性试验规程”2互感器 2.1电流互感器 2.1.1电磁式电流互感器表2.1 电磁式电流互感器的试验项目及周期2.1.2 SF6电流互感器表2.2 SF6电流互感器的试验项目及周期2.2电压互感器2.2.1电磁式电压互感器表2 电磁式电压互感器的试验项目及周期表3 电容式电压互感器的试验项目及周期3 开关设备3.1 SF6断路器和GIS表4 SF6断路器和GIS的试验项目和周期3.3 真空断路器表6 真空断路器的试验项目和周期3.4隔离开关表7 隔离开关的试验项目和周期3.5高压开关柜3.5.1配断路器的高压开关柜表8 高压开关柜的试验项目和周期其它型式高压开关柜的各类试验项目：其它型式，如计量柜、电压互感器柜和电容器柜等的试验项目和周期可参照有关序号进行。

柜内主要元件(如互感器、电容器、避雷器等)的试验项目按本规程有关章节规定。

4 套管套管的试验项目及周期C2H22×10-6(110kV及以下)1×10-6(220～500kV)6 电力电缆线路6.1 纸绝缘电力电缆线路表11 纸绝缘电力电缆线路的试验项目和周期6.2 橡塑绝缘电力电缆线路橡塑绝缘电力电缆是指聚氯乙烯绝缘、交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆。

电力安全工器具预防性试验规程电力安全工器具是指用于电力施工、维护和操作中的工具和设备，为确保电力安全，必须对电力安全工器具进行预防性试验。

预防性试验是指在使用电力安全工器具之前进行的检测和验证，以确保其安全可靠的工作状态。

下面是电力安全工器具预防性试验规程的详细介绍。

一、试验前准备1. 选择试验仪器和设备：根据试验的具体要求选择合适的试验仪器和设备。

包括测量电流的表、万用表、绝缘电阻测试仪、电流表、电压表等。

2. 检查试验仪器和设备：对试验仪器和设备进行检查，确保其工作正常、准确可靠，且能够满足试验要求。

二、试验内容和方法1. 外观检查：对电力安全工器具的外观进行检查，包括是否有破损、变形或其他异常情况。

2. 导体接触电阻测量：测量电力安全工器具的导体接触电阻，判断导体接触是否良好。

方法是在电源上施加一定电压，通过测量电路上的电流和电压来计算导体接触电阻。

3. 绝缘电阻测量：用绝缘电阻测试仪对电力安全工器具的绝缘电阻进行测量，以判断其绝缘性能是否符合要求。

方法是在电源上施加一定电压，通过测量电流和电压之比来计算绝缘电阻。

4. 线圈绝缘强度试验：对电力工器具的绝缘线圈进行绝缘强度试验，以验证其绝缘性能。

方法是在特定的电压下施加高压，要求电力工器具能够正常工作，且不发生击穿或部分放电现象。

5. 可靠连接试验：检查连接件的可靠性和接触质量是否良好，以减少电阻和发热。

方法是对连接件进行检查，如螺母是否松动、接触面是否干净等。

6. 选用电流的试验：根据电力工器具的额定电流大小，选取相应的电流进行试验，确保工器具能够正常工作。

三、试验记录和分析1. 对试验结果进行记录：记录每个电力安全工器具的试验结果，包括试验日期、试验人员、试验工器具的名称、试验结果等。

2. 对试验结果进行分析：根据试验记录，分析每个电力安全工器具的试验结果，判断其是否达到安全要求。

对于不符合要求的工器具，应及时进行维修、更换或淘汰。

四、试验周期1. 新购电力安全工器具：新购电力安全工器具应在使用前进行预防性试验，以确保其符合安全要求。

广州俊集电力科技有限公司10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。

组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。

试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。

乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。

甲方接到乙方施工方案后及时安排设备停电检修事宜。

具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。

试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。

乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。

为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。

试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。

高压预防性试验规程1、总则：1.1电气设备预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。

1.2本规程按DL/T596《电力设备预防性试验规程》及Q/CDT中国大唐集团公司企业标准错误!链接无效。

，并结合我厂设备变更情况修订。

1.3本规程规定了各种电力设备的预防性试验的项目、标准和要求。

我厂必须严格按照本规程执行，如遇特殊情况而不能执行本规程的有关规定时，如延长设备的试验周期、降低试验标准、删减试验项目以及判断设备能否投入运行等，应组织有关人员认真分析，提出建议由本单位总工程师批准执行，并报上级监督部门备案，重大问题报分公司、集团公司批准。

1.4试验结果应与该设备历次试验结果比较，与同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。

1.5 110kV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。

110kV及以上的电力设备，除有特殊规定外，可不进行耐压试验。

50HZ交流耐压，加至试验电压后的持续时间，凡无特殊说明者均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。

非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。

充油电力设备在注油后应有足够的静置时间才可进行耐压试验。

静置时间如无制造厂规定，则应根据设备的额定电压满足以下要求：220kV设备静置时间＞48h110kV及以下设备静置时间＞24h1.6进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此限），但同一试验电压的设备可以连在一起进行试验。

已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时,也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。

1.7当电力设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压：（a）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；（b）当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压。

电力设备预防性试验规程一、引言1.1目的电力设备是电力系统重要的组成部分，其正常运行对于电力系统的安全和稳定具有重要意义。

为了确保电力设备的安全可靠运行，提高设备的可用性和延长设备的使用寿命，必须对电力设备进行定期的预防性试验。

本规程的目的是为了规范电力设备的预防性试验工作，保证试验的可靠性和准确性，从而对设备进行有效的评估和管理。

1.2适用范围本规程适用于发电厂、变电站、输变电设备及配电设备等各类电力设备的预防性试验工作。

1.3参考标准本规程的相关工作依据国家有关标准和规范，如《电气设备预防性试验规程》等相关标准。

二、预防性试验项目2.1试验周期根据不同电力设备的特点和使用情况，制定不同的试验周期。

一般情况下，中高压开关设备、变压器等主要设备的试验周期为1-5年，低压设备的试验周期为1-3年。

2.2试验项目根据电力设备的类型和用途，预防性试验项目主要包括：（1）电气参数测试：包括绝缘电阻、介损、耐压、绝缘电阻、绝缘电阻、匝间电容等参数测试。

（2）机械性能测试：包括运行试验、负荷试验、机械特性测试等。

（3）绝缘状态评估：包括红外热像检测、在线监测、局部放电检测等。

（4）保护装置测试：包括保护装置的整定、动作特性测试等。

（5）设备运行记录分析：对设备的运行记录进行分析，评估设备的状态。

2.3试验方案制定根据电力设备的具体情况和试验项目，制定详细的试验方案，包括试验内容、试验时间、试验条件、试验方法和试验人员等。

三、试验前工作3.1设备准备在进行预防性试验前，应对设备进行全面的检查和准备工作。

包括清洁设备表面、记录设备参数、检查设备运行记录等。

3.2试验设备检查应检查试验设备的准确性和可靠性，确认试验设备符合试验规程要求。

3.3试验通知试验工作前，应及时通知相关部门和人员，并制定相关的工作计划和安全措施。

四、试验过程4.1试验条件试验过程中应保证试验环境的安全和稳定，避免对设备造成不利影响。

4.2试验方法根据试验项目的要求，选择合适的试验方法进行试验。
