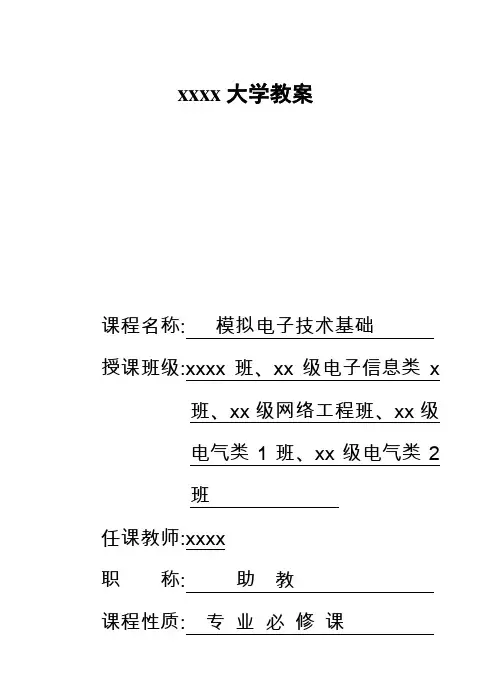

xxxx大学教案课程名称: 模拟电子技术基础授课班级:xxxx班、xx级电子信息类x班、xx级网络工程班、xx级电气类1班、xx级电气类2班任课教师:xxxx职称: 助教课程性质: 专业必修课授课学期:xxxx学年第一学期xxxx大学教案xxxx 大学教案八、选用教材和主要参考书：教材：《模拟电子技术基础简明教程》(第三版)，杨素行主编，北京：高等教育出版社，20XX年5月第3版。

主要参考书：[1] 童诗白, 华成英主编. 模拟电子技术基础(第4版) . 北京：高等教育出版社, 2006.[2] 罗桂娥主编. 模拟电子技术基础(电类). 长沙：中南大学出版社，2005.九、教学主要内容及教学安排：1.2 半导体二极管1.2.1 PN结及其单向导电性1.PN结中载流子的运动2. PN结的单向导电性加正向电压加反向电压PN结处于正向导通(on)状态，正向等效电阻较小。

反向电流非常小，PN结处于截止(cut-off)状态。

结论：PN结具有单向导电性：正向导通，反向截止。

1.2.2二极管的伏安特性1.二极管的结构2.二极管的类型3.二极管的伏安特性（1）正向特性（2）反向特性1.2.3 二极管的主要参数1.最大整流电流I F2.最高反向工作电压U R3.反向电流I R4.最高工作频率f M5.势垒电容C b6.扩散电容C d二极管单向导电举例1 1.2.4 稳压管1.PN结反向击穿机理解释2.稳压管的主要参数3.稳压管的稳压原理（1）稳压管必须工作在反向击穿区（2）稳压管应与负载R L并联，（3）必须限制流过稳压管的电流I Z4.举例说明如何选择限流电阻R补充内容：二极管的等效电路（或称为等效模型）1）理想模型：即正向偏置时管压降为0，导通电阻为0；反向偏置时，电流为0，电阻为∞。

适用于信号电压远大于二极管压降时的近似分析。

2）简化电路模型：是根据二极管伏安特性曲线近似建立的模型，它用两段直线逼近伏安特性，即正向导通时压降为一个常量Uon；截止时反向电流为0。

模拟电子技术基础简明教程课后答案（第三版）高等教育出版社[1]习题1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？答：二极管的正向电阻越小越好，反向电阻越大越好。

理想二极管的正向电阻等于零，反向电阻等于无穷大。

习题1-2假设一个二极管在50℃时的反向电流为10μA ，试问它在20℃和80℃时的反向电流大约分别为多大？已知温度每升高10℃，反向电流大致增加一倍。

解：在20℃时的反向电流约为：3210 1.25A Aμμ-?=在80℃时的反向电流约为：321080A Aμμ?=习题1-5欲使稳压管具有良好的稳压特性，它的工作电流I Z 、动态电阻r Z 以及温度系数αU ，是大一些好还是小一些好？答：动态电阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，稳压性能愈好。

一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻愈小，稳压性能也愈好。

但应注意不要超过其额定功耗，以免损坏稳压管。

温度系数αU 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。

100B i Aμ=80Aμ60Aμ40A μ20A μ0A μ0.9933.22安全工作区习题1-11设某三极管在20℃时的反向饱和电流I CBO =1μA ，β=30；试估算该管在50℃的I CBO 和穿透电流I CE O 大致等于多少。

已知每当温度升高10℃时，I CBO 大约增大一倍，而每当温度升高1℃时，β大约增大1% 。

解：20℃时，()131CEO CBO I I Aβμ=+=50℃时，8CBO I Aμ≈()()()05020011%3011%301301%39t t ββ--=+=?+≈?+?=()13200.32CEO CBO I I A mAβμ=+==习题1-12一个实际PNP 型锗三极管的输入、输出特性曲线分别如图P1-12(a)和(b)所示。

+习题1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？答：二极管的正向电阻越小越好，反向电阻越大越好。

理想二极管的正向电阻等于零，反向电阻等于无穷大。

习题1-2假设一个二极管在50℃时的反向电流为10μA，试问它在20℃和80℃时的反向电流大约分别为多大？已知温度每升高10℃，反向电流大致增加一倍。

解：在20℃时的反向电流约为：3210 1.25A Aμμ-⨯=在80℃时的反向电流约为：321080A Aμμ⨯=习题1-5欲使稳压管具有良好的稳压特性，它的工作电流I Z 、动态电阻r Z 以及温度系数αU ，是大一些好还是小一些好？答：动态电阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，稳压性能愈好。

一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻愈小，稳压性能也愈好。

但应注意不要超过其额定功耗，以免损坏稳压管。

温度系数αU 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。

100B i Aμ=80Aμ60A μ40A μ20A μ0Aμ0.9933.22安全工作区习题1-11设某三极管在20℃时的反向饱和电流I CBO =1μA ，β=30；试估算该管在50℃的I CBO 和穿透电流I CE O 大致等于多少。

已知每当温度升高10℃时，I CBO 大约增大一倍，而每当温度升高1℃时，β大约增大1% 。

解：20℃时，()131CEO CBO I I Aβμ=+=50℃时，8CBO I Aμ≈()()()05020011%3011%301301%39t t ββ--=+=⨯+≈⨯+⨯=()13200.32CEO CBO I I A mAβμ=+==习题1-12一个实际PNP 型锗三极管的输入、输出特性曲线分别如图P1-12(a)和(b)所示。

①查看该三极管的穿透电流I CE O 约为多大？输入特性的死区电压约为多大？②为了使PNP 型三极管工作在放大区，其u BE 和u BC 的值分别应该大于零还是小于零？并与NPN 型三极管进行比较。

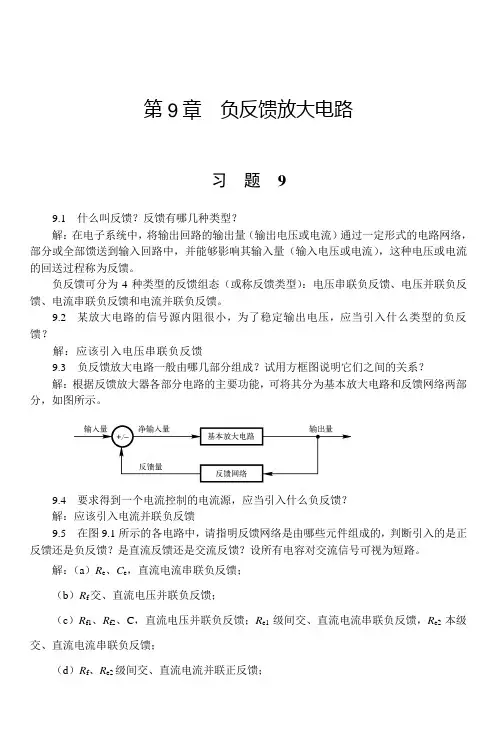

第9章负反馈放大电路习题99.1 什么叫反馈？反馈有哪几种类型？解：在电子系统中，将输出回路的输出量（输出电压或电流）通过一定形式的电路网络，部分或全部馈送到输入回路中，并能够影响其输入量（输入电压或电流），这种电压或电流的回送过程称为反馈。

负反馈可分为4种类型的反馈组态（或称反馈类型）：电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。

9.2 某放大电路的信号源内阻很小，为了稳定输出电压，应当引入什么类型的负反馈？解：应该引入电压串联负反馈9.3 负反馈放大电路一般由哪几部分组成？试用方框图说明它们之间的关系？解：根据反馈放大器各部分电路的主要功能，可将其分为基本放大电路和反馈网络两部分，如图所示。

9.4 要求得到一个电流控制的电流源，应当引入什么负反馈？解：应该引入电流并联负反馈9.5 在图9.1所示的各电路中，请指明反馈网络是由哪些元件组成的，判断引入的是正反馈还是负反馈？是直流反馈还是交流反馈？设所有电容对交流信号可视为短路。

解：（a）R e、C e，直流电流串联负反馈；（b）R f交、直流电压并联负反馈；（c）R f1、R f2、C，直流电压并联负反馈；R e1级间交、直流电流串联负反馈，R e2本级交、直流电流串联负反馈；（d）R f、R e2级间交、直流电流并联正反馈；（e）R2、R f交、直流电压并联负反馈；（f）R2、R5本级的交、直流电压并联负反馈；R6级间交、直流电流串联负反馈；（g）R1、R f交、直流电压串联正反馈；（h）R3交、直流电流并联负反馈9.6 试判断图9.1所示电路的级间交流反馈的组态。

解：（a）无交流负反馈（b）R f交流电压并联负反馈；（c）R e1级间交流电流串联负反馈；（d）R f、R e2级间交流电流并联正反馈；（e）R2、R f交流电压并联负反馈；（f）R6级间交流电流串联负反馈；（g）R1、R f交流电压串联正反馈；（h）R3交流电流并联负反馈图9.1 习题9.5电路图9.7 某反馈放大电路的方框图如图9.2所示，已知其开环电压增益u 2000A ∙=，反馈系数u 0.0495F ∙=。

习题1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？答：二极管的正向电阻越小越好，反向电阻越大越好。

理想二极管的正向电阻等于零，反向电阻等于无穷大。

习题1-2假设一个二极管在50℃时的反向电流为10μA ，试问它在20℃和80℃时的反向电流大约分别为多大？已知温度每升高10℃，反向电流大致增加一倍。

解：在20℃时的反向电流约为：3210 1.25A Aμμ-⨯=在80℃时的反向电流约为：321080A Aμμ⨯=习题1-5欲使稳压管具有良好的稳压特性，它的工作电流I Z 、动态电阻r Z 以及温度系数αU ，是大一些好还是小一些好？答：动态电阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，稳压性能愈好。

一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻愈小，稳压性能也愈好。

但应注意不要超过其额定功耗，以免损坏稳压管。

温度系数αU 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。

100B i Aμ=80Aμ60A μ40A μ20A μ0Aμ0.9933.22安全工作区习题1-11设某三极管在20℃时的反向饱和电流I CBO =1μA ，β=30；试估算该管在50℃的I CBO 和穿透电流I CE O 大致等于多少。

已知每当温度升高10℃时，I CBO 大约增大一倍，而每当温度升高1℃时，β大约增大1% 。

解：20℃时，()131CEO CBO I I Aβμ=+=50℃时，8CBO I Aμ≈()()()05020011%3011%301301%39t t ββ--=+=⨯+≈⨯+⨯=()13200.32CEO CBO I I A mAβμ=+==习题1-12一个实际PNP 型锗三极管的输入、输出特性曲线分别如图P1-12(a)和(b)所示。

①查看该三极管的穿透电流I CE O 约为多大？输入特性的死区电压约为多大？②为了使PNP 型三极管工作在放大区，其u BE 和u BC 的值分别应该大于零还是小于零？并与NPN 型三极管进行比较。
