低噪声放大器指标

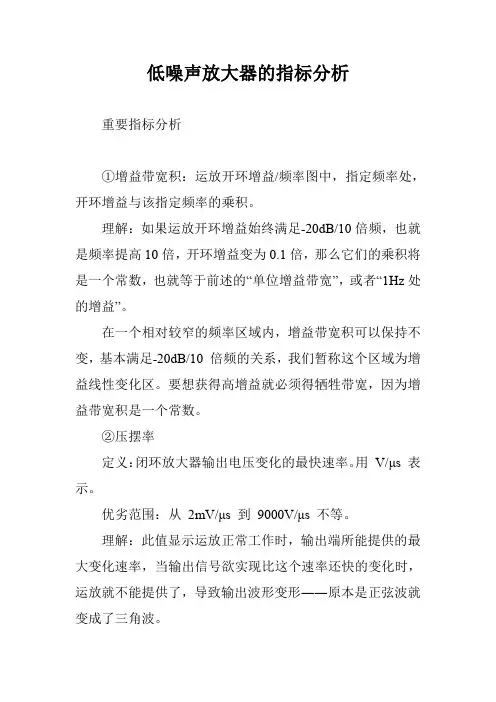

低噪声放大器的指标分析重要指标分析①增益带宽积：运放开环增益/频率图中，指定频率处，开环增益与该指定频率的乘积。

理解：如果运放开环增益始终满足-20dB/10倍频，也就是频率提高10倍，开环增益变为0.1倍，那么它们的乘积将是一个常数，也就等于前述的“单位增益带宽”，或者“1Hz处的增益”。

在一个相对较窄的频率区域内，增益带宽积可以保持不变，基本满足-20dB/10 倍频的关系，我们暂称这个区域为增益线性变化区。

要想获得高增益就必须得牺牲带宽，因为增益带宽积是一个常数。

②压摆率定义：闭环放大器输出电压变化的最快速率。

用V/μs 表示。

优劣范围：从2mV/μs 到9000V/μs 不等。

理解：此值显示运放正常工作时，输出端所能提供的最大变化速率，当输出信号欲实现比这个速率还快的变化时，运放就不能提供了，导致输出波形变形――原本是正弦波就变成了三角波。

③相位裕度定义：在运放开环增益和开环相移图中，当运放的开环增益下降到1时，开环相移值减去-180°得到的数值。

相位裕度和增益裕度越大，说明放大器越容易稳定。

失真与噪声响应④建立时间定义：运放接成指定增益，从输入阶跃信号开始，到输出完全进入指定误差范围所需要的时间。

所谓的指定误差范围，一般有1%，0.1%几种。

优劣范围：几个ns 到几个ms。

理解：建立时间由三部分组成，第一是运放的延迟，第二是压摆率带来的爬坡时间，第三是稳定时间。

很显然，这个指标与SR 密切相关，一般来说，SR 越大的，建立时间更小。

⑤V os定义：在运放开环使用时，加载在两个输入端之间的直流电压使得放大器直流输出电压为0。

也可定义为当运放接成跟随器且正输入端接地时，输出存在的非0 电压。

优劣范围：1?V 以下，�儆诩�优秀的。

100?V 以下的属于较好的。

最大的有几十mV。

理解：任何一个放大器，无论开环连接或者反馈连接，当两个输入端都接地时，理论上输出应该为0，但运放内部两输入支路无法做到完全平衡，导致输出永远不会是0。

低噪声放大器(Low Noise Amplifier，LNA)广泛应用于射电天文、卫星接收、雷达通信等收信机灵敏度要求较高的领域，主要作用是放大所接收的微弱信号、降低噪声、使系统解调出所需的信息数据。

而噪声系数(Noise Figure，NF)作为其一项重要的技术指标直接反映整个系统的灵敏度，所以LNA设计对整个系统的性能至关重要。

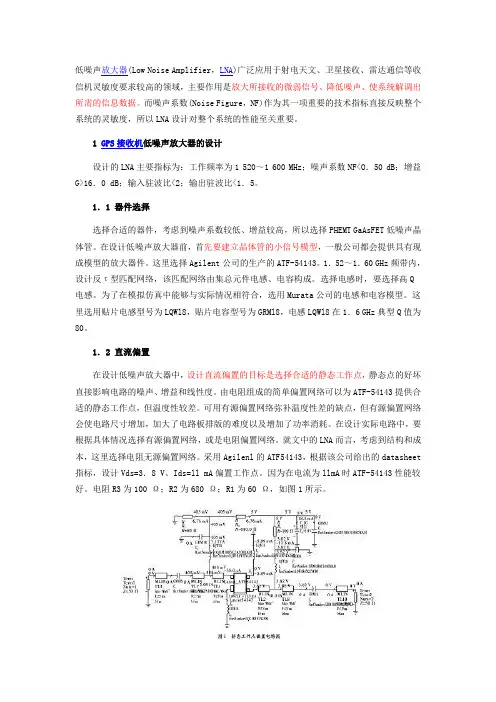

1 GPS接收机低噪声放大器的设计设计的LNA主要指标为：工作频率为1 520～1 600 MHz；噪声系数NF<O．50 dB；增益G>16．0 dB；输入驻波比<2；输出驻波比<1．5。

1．1 器件选择选择合适的器件，考虑到噪声系数较低、增益较高，所以选择PHEMT GaAsFET低噪声晶体管。

在设计低噪声放大器前，首先要建立晶体管的小信号模型，一般公司都会提供具有现成模型的放大器件。

这里选择Agilent公司的生产的ATF-54143。

1．52～1．60 GHz频带内，设计反τ型匹配网络，该匹配网络由集总元件电感、电容构成。

选择电感时，要选择高Q电感。

为了在模拟仿真中能够与实际情况相符合，选用Murata公司的电感和电容模型。

这里选用贴片电感型号为LQWl8，贴片电容型号为GRMl8，电感LQWl8在1．6 GHz典型Q值为80。

1．2 直流偏置在设计低噪声放大器中，设计直流偏置的目标是选择合适的静态工作点，静态点的好坏直接影响电路的噪声、增益和线性度。

由电阻组成的简单偏置网络可以为ATF-54143提供合适的静态工作点，但温度性较差。

可用有源偏置网络弥补温度性差的缺点，但有源偏置网络会使电路尺寸增加，加大了电路板排版的难度以及增加了功率消耗。

在设计实际电路中，要根据具体情况选择有源偏置网络，或是电阻偏置网络。

就文中的LNA而言，考虑到结构和成本，这里选择电阻无源偏置网络。

采用Agilenl的ATF54143，根据该公司给出的datasheet 指标，设计Vds=3．8 V、Ids=ll mA偏置工作点。

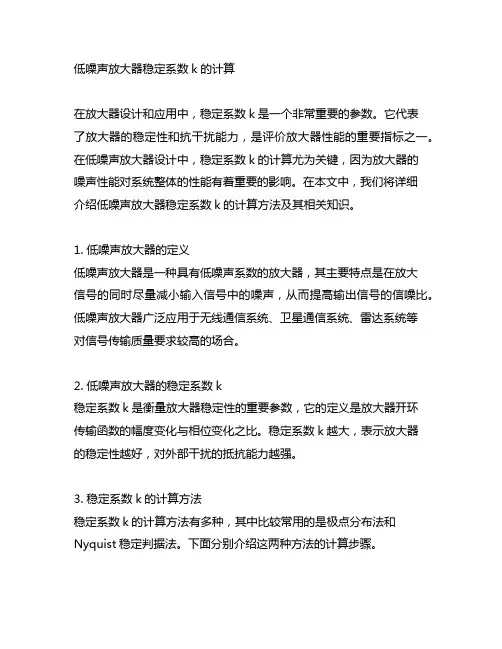

低噪声放大器稳定系数k的计算在放大器设计和应用中，稳定系数k是一个非常重要的参数。

它代表了放大器的稳定性和抗干扰能力，是评价放大器性能的重要指标之一。

在低噪声放大器设计中，稳定系数k的计算尤为关键，因为放大器的噪声性能对系统整体的性能有着重要的影响。

在本文中，我们将详细介绍低噪声放大器稳定系数k的计算方法及其相关知识。

1. 低噪声放大器的定义低噪声放大器是一种具有低噪声系数的放大器，其主要特点是在放大信号的同时尽量减小输入信号中的噪声，从而提高输出信号的信噪比。

低噪声放大器广泛应用于无线通信系统、卫星通信系统、雷达系统等对信号传输质量要求较高的场合。

2. 低噪声放大器的稳定系数k稳定系数k是衡量放大器稳定性的重要参数，它的定义是放大器开环传输函数的幅度变化与相位变化之比。

稳定系数k越大，表示放大器的稳定性越好，对外部干扰的抵抗能力越强。

3. 稳定系数k的计算方法稳定系数k的计算方法有多种，其中比较常用的是极点分布法和Nyquist稳定判据法。

下面分别介绍这两种方法的计算步骤。

3.1 极点分布法极点分布法是一种简单直观的计算方法，其步骤如下：（1）根据放大器的开环传输函数，求出其极点的位置；（2）根据极点的位置，计算出稳定系数k的值。

3.2 Nyquist稳定判据法Nyquist稳定判据法是一种基于Nyquist图的计算方法，其步骤如下：（1）根据放大器的开环传输函数，绘制出Nyquist图；（2）根据Nyquist图上的相位裕度和增益裕度，计算出稳定系数k的值。

4. 稳定系数k的意义稳定系数k的大小直接影响着放大器在实际应用中的稳定性和性能。

当稳定系数k足够大时，表示放大器对外部干扰的抗干扰能力较强，有利于提高整个系统的抗干扰性能；反之，如果稳定系数k较小，放大器容易受到外部干扰的影响，从而影响系统的正常工作。

5. 结论稳定系数k是评价放大器稳定性和抗干扰能力的重要参数，其计算方法主要有极点分布法和Nyquist稳定判据法。

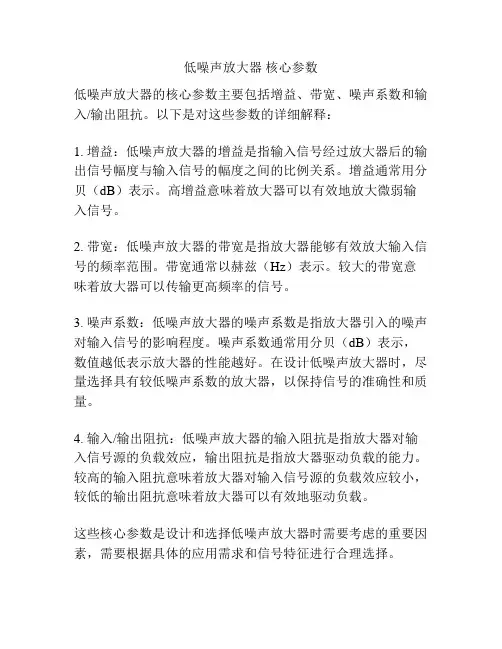

低噪声放大器核心参数低噪声放大器（Low Noise Amplifier，LNA）是一种用于增加信号幅度而又尽量减小噪声的放大器。

在无线通信、雷达、卫星通信和其他接收系统中，低噪声放大器起到了至关重要的作用。

为了设计出性能优越的低噪声放大器，需要对其核心参数有深入的了解。

在本文中，我们将详细介绍低噪声放大器的核心参数，并对其进行分析和讨论。

1. 噪声指标低噪声放大器最为重要的参数之一就是噪声指标。

噪声指标通常用于描述放大器在增益条件下的噪声性能。

常见的噪声指标包括噪声系数（Noise Figure，NF）、噪声温度（Noise Temperature，Tn）、噪声系数与增益的乘积（Gain Bandwidth Product，GBP）等。

噪声系数是描述放大器引入信号噪声的指标，一般以分贝（dB）为单位，数值越小代表噪声性能越好。

而噪声温度描述了放大器引入的噪声相当于理想传输线路引入的噪声温度，单位为开尔文（K）。

噪声系数与增益的乘积则是评价放大器噪声性能的综合指标。

2. 增益增益是低噪声放大器的另一个核心参数。

增益表示放大器输出信号与输入信号的幅度比值，通常用分贝（dB）表示。

增益越大意味着放大器输出信号的幅度增加的越多，但也需要注意，在增益增大的同时可能会伴随着噪声的增加。

低噪声放大器需要在保证足够增益的前提下尽量减小噪声。

3. 带宽低噪声放大器的带宽也是一个重要参数。

带宽指的是在放大器工作范围内的频率范围，通常用赫兹（Hz）表示。

低噪声放大器需要具有足够的带宽，以确保对输入信号的覆盖范围足够广，同时也需要避免出现频率失真等问题。

4. 饱和输入功率饱和输入功率也是低噪声放大器的重要参数之一。

饱和输入功率指的是在放大器输出的信号出现压制之前，输入信号的功率大小。

通常用分贝毫瓦（dBm）来表示。

饱和输入功率越大，意味着放大器能够承受更大的输入信号功率而不至于出现失真等问题。

5. 稳定性低噪声放大器的稳定性也是一个重要的核心参数。

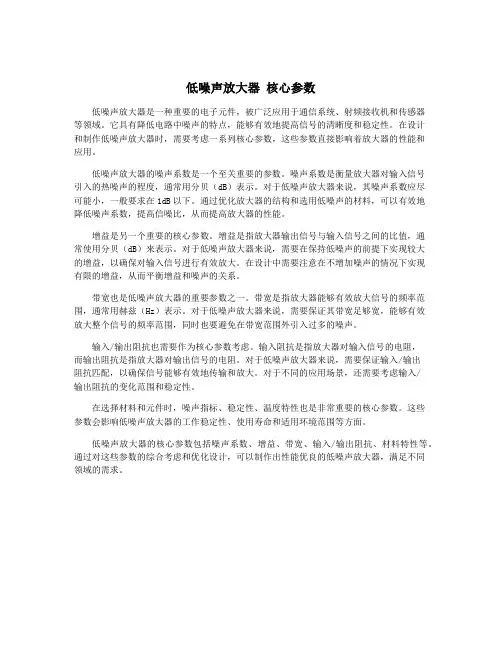

低噪声放大器核心参数低噪声放大器是一种重要的电子元件，被广泛应用于通信系统、射频接收机和传感器等领域。

它具有降低电路中噪声的特点，能够有效地提高信号的清晰度和稳定性。

在设计和制作低噪声放大器时，需要考虑一系列核心参数，这些参数直接影响着放大器的性能和应用。

低噪声放大器的噪声系数是一个至关重要的参数。

噪声系数是衡量放大器对输入信号引入的热噪声的程度，通常用分贝（dB）表示。

对于低噪声放大器来说，其噪声系数应尽可能小，一般要求在1dB以下。

通过优化放大器的结构和选用低噪声的材料，可以有效地降低噪声系数，提高信噪比，从而提高放大器的性能。

增益是另一个重要的核心参数。

增益是指放大器输出信号与输入信号之间的比值，通常使用分贝（dB）来表示。

对于低噪声放大器来说，需要在保持低噪声的前提下实现较大的增益，以确保对输入信号进行有效放大。

在设计中需要注意在不增加噪声的情况下实现有限的增益，从而平衡增益和噪声的关系。

带宽也是低噪声放大器的重要参数之一。

带宽是指放大器能够有效放大信号的频率范围，通常用赫兹（Hz）表示。

对于低噪声放大器来说，需要保证其带宽足够宽，能够有效放大整个信号的频率范围，同时也要避免在带宽范围外引入过多的噪声。

输入/输出阻抗也需要作为核心参数考虑。

输入阻抗是指放大器对输入信号的电阻，而输出阻抗是指放大器对输出信号的电阻。

对于低噪声放大器来说，需要保证输入/输出阻抗匹配，以确保信号能够有效地传输和放大。

对于不同的应用场景，还需要考虑输入/输出阻抗的变化范围和稳定性。

在选择材料和元件时，噪声指标、稳定性、温度特性也是非常重要的核心参数。

这些参数会影响低噪声放大器的工作稳定性、使用寿命和适用环境范围等方面。

低噪声放大器的核心参数包括噪声系数、增益、带宽、输入/输出阻抗、材料特性等。

通过对这些参数的综合考虑和优化设计，可以制作出性能优良的低噪声放大器，满足不同领域的需求。

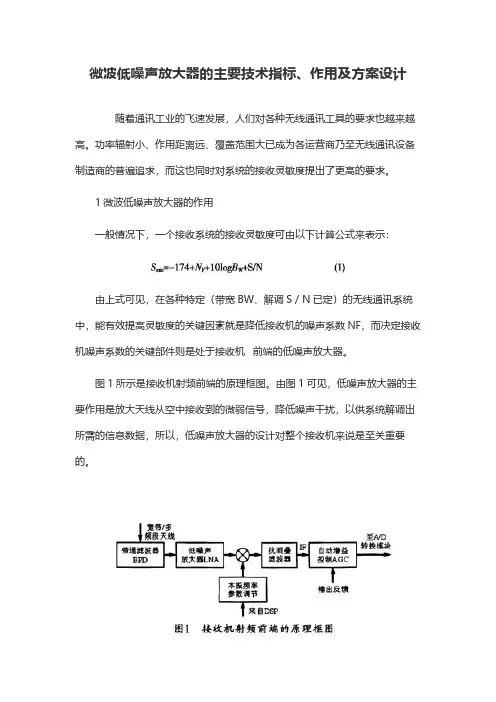

微波低噪声放大器的主要技术指标、作用及方案设计随着通讯工业的飞速发展，人们对各种无线通讯工具的要求也越来越高。

功率辐射小、作用距离远、覆盖范围大已成为各运营商乃至无线通讯设备制造商的普遍追求，而这也同时对系统的接收灵敏度提出了更高的要求。

1微波低噪声放大器的作用一般情况下，一个接收系统的接收灵敏度可由以下计算公式来表示：由上式可见，在各种特定（带宽BW、解调S／N已定）的无线通讯系统中，能有效提高灵敏度的关键因素就是降低接收机的噪声系数NF，而决定接收机噪声系数的关键部件则是处于接收机 前端的低噪声放大器。

图1所示是接收机射频前端的原理框图。

由图1可见，低噪声放大器的主要作用是放大天线从空中接收到的微弱信号，降低噪声干扰，以供系统解调出所需的信息数据，所以，低噪声放大器的设计对整个接收机来说是至关重要的。

2微波低噪声放大器的主要技术指标2.1噪声系数噪声系数的定义为放大器输入信噪比与输出信噪比的比值，即：对单级放大器而言，其噪声系数的计算为：其中Fmin为晶体管 噪声系数，是由放大器的管子本身决定的，Γopt、Rn和Γs分别为获得Fmin时的 源反射系数、晶体管等效噪声电阻以及晶体管输入端的源反射系数。

对多级放大器。

其噪声系数的计算应为：其中NFn为第n级放大器的噪声系数，Gn为第n级放大器的增益。

对噪声系数要求较高的系统，由于噪声系数很小，用噪声系数表示很不方便，故常用噪声温度来表示，噪声温度与噪声系数的换算关系为：其中Te为放大器的噪声温度，T0=2900K，NF为放大器的噪声系数。

2.2放大器增益放大器的增益定义为放大器输出功率与输入功率之比：G=Pout／Pin（7）通常提高低噪声放大器的增益对降低整机的噪声系数非常有利，但低噪声放大器的增益过高会影响整个接收机的动态范围。

所以，一般来说，低噪声放大器的增益确定应与系统的整机噪声系数、接收机动态范围等结合起来考虑。

2.3反射系数由式（3）可知，当Γs=Γopt时，放大器的噪声系数 ，NF=NFmin，但此时从功率传输的角度来看，输入端会失配，所以，放大器的功率增益会降低，但有些时候，为了获得 噪声，适当的牺牲一些增益也是低噪声放大器设计中经常采用的一种办法。

低噪声放大器1. 引言低噪声放大器（Low-Noise Amplifier，LNA）是一种广泛应用于无线通信系统中的重要电路器件。

它的主要功能是将来自天线的微弱信号放大到一个足够强度，以便后续电路可以有效地处理。

在无线通信系统中，LNAs通常作为接收链路的第一级放大器，承担着放大微弱信号、增加系统灵敏度、提高信噪比的关键任务。

本文将介绍低噪声放大器的工作原理、性能指标以及常见的设计技术，希望能帮助读者更好地理解和应用低噪声放大器。

2. 工作原理低噪声放大器的工作原理与一般放大器相似，都是通过引入外部直流电源，利用放大元件（例如晶体管）的放大特性，将输入信号放大到所需的幅度。

与一般放大器不同的是，低噪声放大器在设计上注重将输入端的噪声最小化。

这是因为在无线通信系统中，接收链路中的噪声是非常重要的考量因素。

LNAs需要尽可能地放大微弱信号，同时不引入过多的噪声，以保持系统的信噪比。

为了实现低噪声的放大，低噪声放大器采用了一系列的设计技术和电路拓扑。

接下来，我们将介绍一些常见的设计技术。

3. 设计技术3.1 硅锗杂化放大器硅锗杂化放大器是一种常见的低噪声放大器设计技术。

它采用硅和锗两种材料的结合，兼具硅和锗的优点。

硅材料具有良好的集成性能和工艺制造能力，而锗材料具有较高的迁移率和较低的噪声系数。

因此，硅锗杂化放大器能够在保持良好集成性能的同时，实现较低的噪声指标。

3.2 噪声系数优化噪声系数是衡量低噪声放大器性能的重要指标之一。

为了优化噪声系数，设计者可以采用一系列的技术手段，例如：•尽量采用低噪声的放大元件，例如高迁移率的晶体管；•优化电源的供电电压和电流，以减小噪声；•使用电流源对放大电路进行偏置，以提高放大器的线性度。

3.3 反馈放大器设计反馈放大器是一种常用的放大器设计技术，也可以应用于低噪声放大器的设计中。

通过适当选择反馈回路的参数和拓扑结构，可以有效地减小放大器的噪声系数。

在反馈放大器中，一部分输出信号经过反馈回路与输入信号相叠加，形成反馈信号，从而减小噪声。

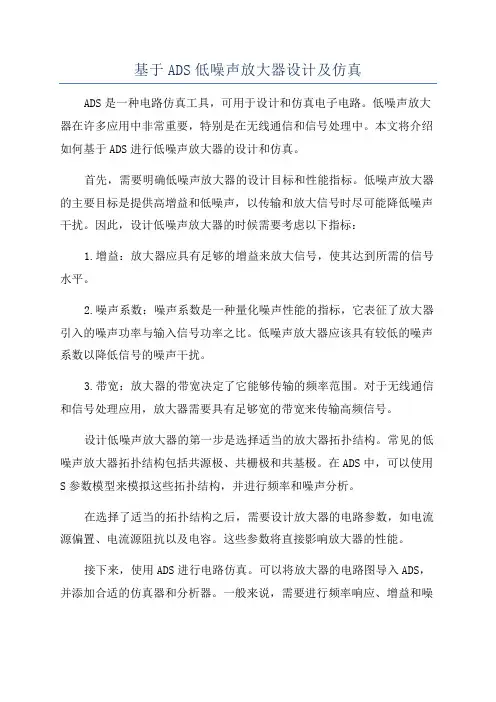

基于ADS低噪声放大器设计及仿真ADS是一种电路仿真工具，可用于设计和仿真电子电路。

低噪声放大器在许多应用中非常重要，特别是在无线通信和信号处理中。

本文将介绍如何基于ADS进行低噪声放大器的设计和仿真。

首先，需要明确低噪声放大器的设计目标和性能指标。

低噪声放大器的主要目标是提供高增益和低噪声，以传输和放大信号时尽可能降低噪声干扰。

因此，设计低噪声放大器的时候需要考虑以下指标：1.增益：放大器应具有足够的增益来放大信号，使其达到所需的信号水平。

2.噪声系数：噪声系数是一种量化噪声性能的指标，它表征了放大器引入的噪声功率与输入信号功率之比。

低噪声放大器应该具有较低的噪声系数以降低信号的噪声干扰。

3.带宽：放大器的带宽决定了它能够传输的频率范围。

对于无线通信和信号处理应用，放大器需要具有足够宽的带宽来传输高频信号。

设计低噪声放大器的第一步是选择适当的放大器拓扑结构。

常见的低噪声放大器拓扑结构包括共源极、共栅极和共基极。

在ADS中，可以使用S参数模型来模拟这些拓扑结构，并进行频率和噪声分析。

在选择了适当的拓扑结构之后，需要设计放大器的电路参数，如电流源偏置、电流源阻抗以及电容。

这些参数将直接影响放大器的性能。

接下来，使用ADS进行电路仿真。

可以将放大器的电路图导入ADS，并添加合适的仿真器和分析器。

一般来说，需要进行频率响应、增益和噪声分析。

在进行噪声分析时，需要输入合适的噪声模型，并设置合适的参数。

仿真完了之后，可以通过改变电路参数和拓扑结构来优化低噪声放大器的性能。

一般来说，可以尝试改变电容和电流源的值，以及优化电流源阻抗和偏置电流。

最后，可以根据仿真结果进行实际电路的制作和测试。

由于ADS可以生成精确的电路参数和特性，因此可以根据仿真结果进行电路制造，并通过实验进行性能验证。

综上所述，基于ADS进行低噪声放大器的设计和仿真可以帮助工程师优化放大器的性能，以满足特定应用的需求。

通过合理选择拓扑结构、优化电路参数和进行全面的电路仿真，可以设计出具有高增益和低噪声的低噪声放大器。
