建筑结构CAD授课教案第一章：建筑结构CAD概述1.1 教学目标让学生了解建筑结构CAD的定义和发展历程。

让学生掌握建筑结构CAD的基本功能和应用范围。

让学生了解建筑结构CAD软件的种类和特点。

1.2 教学内容建筑结构CAD的定义和发展历程。

建筑结构CAD的基本功能：绘图、编辑、标注、打印等。

建筑结构CAD的应用范围：建筑设计、结构分析、施工图绘制等。

常见建筑结构CAD软件：AutoCAD、Revit、SketchUp等。

建筑结构CAD软件的特点：界面友好、操作简便、功能强大等。

1.3 教学方法采用讲授法，讲解建筑结构CAD的定义、发展历程和特点。

采用案例分析法，展示建筑结构CAD的基本功能和应用范围。

采用实践教学法，让学生动手操作建筑结构CAD软件。

1.4 教学评估课堂问答：了解学生对建筑结构CAD概念的理解。

上机操作：评估学生对建筑结构CAD软件的掌握程度。

第二章：建筑结构CAD基本操作2.1 教学目标让学生掌握建筑结构CAD软件的基本操作。

让学生熟悉建筑结构CAD软件的界面和工具栏。

2.2 教学内容建筑结构CAD软件的启动和退出。

建筑结构CAD软件的界面和工具栏：菜单栏、命令面板、绘图区、状态栏等。

建筑结构CAD软件的基本操作：新建文件、打开文件、保存文件、打印文件等。

建筑结构CAD软件的快捷键和快捷菜单。

2.3 教学方法采用讲授法，讲解建筑结构CAD软件的基本操作。

采用实践教学法，让学生动手操作建筑结构CAD软件。

2.4 教学评估课堂问答：了解学生对建筑结构CAD软件界面的熟悉程度。

上机操作：评估学生对建筑结构CAD软件基本操作的掌握程度。

第三章：建筑结构CAD绘图技巧3.1 教学目标让学生掌握建筑结构CAD绘图的基本技巧。

让学生熟悉建筑结构CAD软件的绘图命令和绘图工具。

3.2 教学内容建筑结构CAD软件的绘图命令和绘图工具：直线、矩形、圆、多边形等。

建筑结构CAD软件的绘图技巧：精确绘图、对象捕捉、对象追踪等。

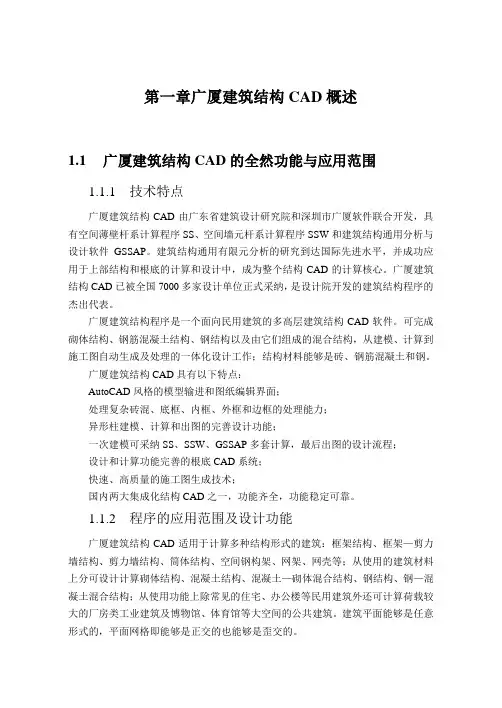

第一章广厦建筑结构CAD概述1.1广厦建筑结构CAD的全然功能与应用范围1.1.1技术特点广厦建筑结构CAD由广东省建筑设计研究院和深圳市广厦软件联合开发，具有空间薄壁杆系计算程序SS、空间墙元杆系计算程序SSW和建筑结构通用分析与设计软件GSSAP。

建筑结构通用有限元分析的研究到达国际先进水平，并成功应用于上部结构和根底的计算和设计中，成为整个结构CAD的计算核心。

广厦建筑结构CAD已被全国7000多家设计单位正式采纳，是设计院开发的建筑结构程序的杰出代表。

广厦建筑结构程序是一个面向民用建筑的多高层建筑结构CAD软件。

可完成砌体结构、钢筋混凝土结构、钢结构以及由它们组成的混合结构，从建模、计算到施工图自动生成及处理的一体化设计工作；结构材料能够是砖、钢筋混凝土和钢。

广厦建筑结构CAD具有以下特点：AutoCAD风格的模型输进和图纸编辑界面；处理复杂砖混、底框、内框、外框和边框的处理能力；异形柱建模、计算和出图的完善设计功能；一次建模可采纳SS、SSW、GSSAP多套计算，最后出图的设计流程；设计和计算功能完善的根底CAD系统；快速、高质量的施工图生成技术；国内两大集成化结构CAD之一，功能齐全，功能稳定可靠。

1.1.2程序的应用范围及设计功能广厦建筑结构CAD适用于计算多种结构形式的建筑：框架结构、框架—剪力墙结构、剪力墙结构、筒体结构、空间钢构架、网架、网壳等；从使用的建筑材料上分可设计计算砌体结构、混凝土结构、混凝土—砌体混合结构、钢结构、钢—混凝土混合结构；从使用功能上除常见的住宅、办公楼等民用建筑外还可计算荷载较大的厂房类工业建筑及博物馆、体育馆等大空间的公共建筑。

建筑平面能够是任意形式的，平面网格即能够是正交的也能够是歪交的。

程序能够处理弧墙、弧梁、圆柱及各类偏心、转角构件；能够计算多塔、错层、连体、转换层、厚板转换、歪撑、坡屋面的建筑。

楼板的计算可采纳刚性板、膜元、板元或壳元计算模型；程序依据平面凹凸和开洞情况自动判定分块刚性楼板、弹性楼板和局部刚性楼板。

结构CAD(广夏)计算教程•结构CAD(广夏)概述•结构CAD(广夏)基本操作•建模与计算原理•钢筋混凝土结构计算目录•钢结构计算•案例分析与实践操作演示•总结与展望01结构CAD(广夏)概述软件背景及功能背景介绍广夏结构CAD是一款专业的计算机辅助设计软件，广泛应用于建筑结构设计和分析领域。

功能特点广夏结构CAD具有强大的建模、分析和优化功能，支持多种结构类型和设计规范，能够实现从初步设计到详细设计的全过程。

广夏结构CAD适用于建筑工程、土木工程、水利工程等领域的结构设计和分析。

应用范围广夏结构CAD可用于各种类型的建筑结构，包括高层建筑、大跨度桥梁、复杂空间结构等。

应用领域应用领域与范围VS学习目标与意义学习目标通过本课程的学习，学员应能够熟练掌握广夏结构CAD的基本操作和设计流程，具备独立进行建筑结构设计和分析的能力。

学习意义广夏结构CAD是建筑结构设计和分析的重要工具，掌握该软件对于提高设计效率、优化设计方案具有重要意义。

同时，广夏结构CAD也是行业内广泛认可的计算机辅助设计软件之一，掌握该软件对于提升个人职业竞争力具有积极作用。

02结构CAD(广夏)基本操作界面介绍及设置主界面包括菜单栏、工具栏、绘图区、命令行窗口等部分。

视图控制通过视图工具栏或快捷键进行视图缩放、平移、旋转等操作。

界面设置根据个人习惯进行界面元素的显示/隐藏设置，如工具栏、状态栏等。

文件管理与数据交换新建文件选择文件类型，设置文件名和保存路径，创建新的结构CAD文件。

打开文件浏览并选择已存在的结构CAD文件，进行打开和编辑操作。

保存文件将当前编辑的结构CAD文件保存到指定路径，支持自动保存功能。

数据交换支持与其他CAD软件或BIM软件进行数据交换，如导入DWG、DXF等格式文件。

绘图命令提供移动、旋转、缩放、镜像等图形编辑功能。

编辑命令标注命令快捷键01020403为提高操作效率，可自定义常用命令的快捷键组合。

包括直线、圆、弧、多边形等基本图形绘制命令。

建筑CAD•建筑CAD概述•建筑CAD核心功能•建筑CAD在建筑设计中的应用•建筑CAD在建筑结构工程中的应用目录•建筑CAD在建筑设备与管道工程中的应用•建筑CAD发展趋势与前景展望01建筑CAD概述CAD定义与发展定义发展历程建筑CAD应用领域建筑设计包括方案设计、初步设计和施工技术可实现建筑平面、立面、剖面及三电气设计技术可进行电气线路、开关、插座等元素的绘制和编辑，提高设计效率CAD技术可快速生成和编辑图形，减少手工绘图的时间和成本。

提高设计精度CAD技术可实现精确测量和计算，减少人为误差。

方便修改和存储促进协同设计对计算机性能要求较高复杂的CAD操作需要较高的计算机性能支持，可能导致一些老旧设备无法顺畅运行。

学习成本较高熟练掌握CAD技术需要一定的时间和经验积累，对于初学者来说学习成本较高。

无法完全替代手工绘图在某些特定情况下，如艺术设计和手绘效果图等领域，手工绘图仍具有不可替代的优势。

02建筑CAD核心功能绘图功能010203绘制文字、标注、符号等注释性内容绘制建筑构件，如墙、门、窗、楼梯等绘制直线、圆、弧、多边形等基本图形元素编辑功能选择、移动、旋转、缩放图形对象修剪、延伸、打断、连接图形对象复制、粘贴、镜像、阵列图形对象视图操作功能01020301 02 03创建、重命名、删除图层控制图层的可见性、颜色、线型等属性将图形对象分配到不同的图层中，方便管理和编辑图层管理功能03建筑CAD在建筑设计中的应用前期准备根据设计任务书，进行多方案比较，确定最终方案。

方案设计初步设计施工图设计01020403根据初步设计成果，进行详细设计，完成施工图纸。

明确设计任务，收集相关资料，进行场地分析等。

深化方案设计，进行各专业协调，完成初步设计图纸。

建筑设计流程简介建筑CAD在方案设计中的应用建模与表现方案比较协同设计建筑CAD在施工图设计中的应用精确绘图标准化管理自动化处理利用CAD 软件进行空间布局设计，优化室内空间使用。

建筑结构CAD课程教学改革与实践摘要：在建筑工程专业课程《建筑结构cad》教学中，强调软件操作与软件结构计算原理讲解并重，采用案例教学法，增强学生实际工程观念，加强学生实践能力的培养，激发了学生的学习积极性和主动性。

关键词：建筑结构cad 案例教学综合能力中图分类号：g64 文献标识码：a 文章编号：1673-9795（2013）01（a）-0185-01随着计算机的发展，计算机在各行业得到了广泛应用，在建筑行业中，计算机辅助设计（cad）已完全取代了过去工程师建筑设计方式。

《建筑结构cad》成为各大高校的建筑工程专业一门新兴课程，该课程在教学内容、教学方式、考核方法等与其他的传统的课程体现出不同的特点，本文就对这门课程的认识，浅谈一下作者教学的体会。

该课程是一门计算机的操作课程，更是一门专业知识的应用课程，它是在学生完全修完专业基础和专业课程以后开设，在学生基本掌握结构设计的基础，讲授pkpm系列软件以及其它的结构设计软件的操作和结构施工图绘制方法，该课程要求学生能掌握软件的操作，更要求学生对以前所学专业课程理论知识的应用有综合认识和提高，使学生把以前学习的专业知识集中体现在设计软件的参数输入中。

所以，作者认为一个好的老师，应做到在培养学生利用软件进行结构设计的基本能力同时，也使学生具备对各种错综复杂因素的综合分析能力和解决工程实际问题的能力。

1 教学内容改革在教学内容上，强调软件操作讲解与建筑结构基本原理讲解并重的方式，计算机技术的普及pkpm软件交互式界面，使学生对pkpm 软件的具体操作便得十分容易掌握，但大多数学生却对软件界面中要输入的设计参数无法确定。

在实际的工程结构设计中，像结构类型、基础类型、构件尺寸、柱网布置、钢筋的直径和强度等这些数值均不能由计算机完成，要由工程师根据个人的经验确定，但这些数据对工程的结构的安全性和经济性影响又较大，这就涉及到工程师的结构概念设计问题。

什么是概念设计呢？结构概念设计是依据个人经验，结构建筑的功能要求，结构的安全等级、当地抗震设计等级、工程地质条件等进行的定性设计过程，主要是包括结构体系、基础类型、主要构件的几何尺寸等等。

使用CAD进行建筑结构分析CAD（计算机辅助设计）是一种广泛应用于建筑工程领域的设计软件，它提供了强大的设计和分析工具，可用于建筑结构的分析和优化。

本文将介绍如何使用CAD进行建筑结构分析，并提供一些使用技巧。

首先，使用CAD进行建筑结构分析的第一步是导入建筑模型。

CAD支持常见的建筑模型文件格式，如DWG和DXF。

可以通过打开或导入文件菜单选项将模型导入到CAD软件中。

一旦建筑模型导入到CAD软件中，就可以开始进行分析。

建筑结构分析的一个重要步骤是确定并应用适当的荷载。

CAD通常提供了荷载库，可以从中选择各种类型的荷载，如自重荷载、风荷载和地震荷载。

根据具体的建筑结构和设计要求，选择适当的荷载并将其应用于模型中的结构元素。

接下来，通过使用CAD软件提供的分析工具对建筑结构进行静力学分析。

静力学分析可以评估结构的强度和稳定性，并确定可能存在的缺陷或不足的区域。

常用的静力学分析工具包括弯矩、剪力和轴力图。

这些图表可以帮助工程师更好地了解结构的力学行为，并作出相应的优化调整。

CAD软件还提供了一些高级分析工具，如有限元分析（FEA）和模拟。

有限元分析是一种数值方法，用于确定结构的应力和变形。

通过将建筑模型分解成小的有限元单元，并应用适当的边界条件和荷载，有限元分析可以提供更准确的结构响应数据。

在CAD中进行有限元分析需要精确设置模型和材料属性，并选择适当的分析方法和模型。

模拟是一种模拟和预测结构在不同条件下的行为和响应的方法。

通过更改设计参数和边界条件，可以比较分析结果，并确定最佳设计方案。

CAD软件通常提供了参数化设计工具，可以自动调整模型和重新分析，以便快速评估不同设计方案之间的差异。

在进行建筑结构分析时，应注意使用CAD软件的准确度和精度。

CAD软件在分析结果方面通常是准确的，但在输入数据和模型设置方面需要谨慎。

确保正确定义材料属性、荷载和边界条件，同时遵循建筑规范和设计准则，以保证分析的准确性和可靠性。
