汽车电子电器故障检测技术分析

汽车电气系统故障排查的步骤和技巧随着汽车电子化的不断发展，汽车电气系统也越来越复杂。

当车辆出现电气故障时，排查并解决这些问题是一项关键任务。

下面将详细介绍汽车电气系统故障排查的步骤和技巧。

一. 确定故障现象1. 检查驾驶员反馈的故障现象，例如不工作的灯光、无法启动引擎等。

2. 仔细观察故障发生的条件，例如车辆启动后、行驶中、特定的天气情况等。

二. 检查电源系统1. 检查电池的工作状态，包括电压、电流和电池容量。

2. 检查发电机的输出电压是否正常。

3. 检查电源线路和连接器是否损坏或腐蚀。

三. 检查保险丝和继电器1. 检查保险丝是否熔断，如果是，更换新的保险丝并注意故障原因。

2. 检查继电器的工作状态，确保它们正常开关电路。

四. 检查开关和连接器1. 检查各种开关的工作状态，包括点火开关、灯光开关和线束连接器。

2. 检查连接器是否锈蚀或松动，并确保连接牢固。

五. 检查电器设备和传感器1. 检查各种电器设备，例如电动窗户、电动座椅和空调系统等，确保它们工作正常。

2. 检查各种传感器的工作状态，例如发动机冷却液温度传感器和空气流量计等。

六. 使用故障诊断工具1. 使用OBD（On-Board Diagnostic）故障诊断工具扫描车辆中的故障码。

2. 根据故障码和诊断结果，定位故障源并采取相应措施修复故障。

七. 逐级排查1. 针对电气系统中的每个子系统，逐一检查和排查可能的故障原因。

2. 从简单的故障排查并解决开始，例如更换熔断器或清洁连接器，然后逐渐进行更深层次的排查，例如检查线路和元件的电阻或电压。

八. 测试修复效果1. 在修复任何可能的故障后，重新测试车辆的电气系统。

2. 确保已解决所有故障，车辆的电气系统工作稳定，没有任何异常现象。

九. 预防措施1. 定期维护和保养车辆的电气系统，包括清洁连接器和线路、更换老化的零部件等。

2. 注意使用专业的汽车电器设备和工具，并遵循正确的操作步骤。

总结起来，汽车电气系统故障排查需要经过一系列的步骤和技巧，从确定故障现象开始，逐级排查并解决可能的问题。

汽车电路的检测及维修方案分析汽车电路的检测及维修是汽车维修中不可或缺的一项工作。

随着汽车电子技术的不断发展和普及，现代汽车的电路系统复杂多样，因此掌握汽车电路的检测及维修方案分析具有重要意义。

本文主要从以下几个方面进行分析。

汽车电路的检测方案。

汽车电路的故障主要包括短路、断路、不能正常工作等。

在进行汽车电路检测时，首先需要使用多用途电路测试仪对汽车电路进行全面检测。

测试仪可以通过测量电阻、电压、电流等参数，判断电路是否正常工作。

还可以使用维修手册和电路图来帮助查找故障点。

根据故障的不同情况，可以采取分散法、逐步逼近法、比较法等不同的检测方法。

汽车电路的维修方案。

一旦发现了故障点，就需要进行修理和更换相应的部件。

对于一些简单的故障，可以直接修复或更换被损坏的线路或元件。

对于一些较为复杂的故障，可能需要进行更加深入的检测和诊断，找出导致故障的原因。

在找出原因后，可以采取相应的措施进行修复，如更换线路、调整电路参数等。

还需要对整个汽车电路系统进行全面的检查和调试，以确保整个系统的正常工作。

汽车电路问题的分析。

汽车电路故障的分析是维修的关键。

在分析时，需要详细了解汽车电路的原理和工作原理，掌握各个元件之间的连接关系和工作方式。

对于一些常见的故障，可以通过经验进行判断和解决。

还需要引入故障模拟器等辅助工具，以模拟出各种可能的故障情况，便于更好地进行故障分析和解决。

汽车电路的检测及维修方案分析对于保障汽车电路系统的正常工作具有重要意义。

在实际工作中，需要掌握汽车电路检测的各种方法和工具，合理选择维修方案，并进行故障分析和解决。

只有这样，才能保证汽车电路系统的正常工作，提高汽车的可靠性和安全性。

浅谈汽车电气电路检测维修技术摘要：汽车电气电路的检测维修是一项较为复杂且系统的工作，由于其中涉及的内容较多，从而对检测人员的专业技术水平提出了较高的要求。

为此，检测人员应当对汽车电气电路常见的故障问题加以了解，在平时的工作中多积累一些经验。

同时，为加快检测速度并提高检测结果的准确性，应掌握相关的检测技术。

关键词：汽车；电气电路技术；常见问题；检测维修1汽车电气电路的构成分析汽车的使用给人们的出行以及货物的运输创造出了良好条件，在交通运输业快速发展的背景下，汽车的维修和保养工作变得日趋重要。

在汽车中常常会发生电气电路故障问题，对于这种问题的检测和维修技术的应用十分关键，只有充分掌握汽车电气电路的整体构成才能够更好的去解决各种电气电路故障问题。

汽车相关功能的实现是依靠电气电路，其主要是由三个部分组成，分别是电源系统、配电装置及所有电路、用电设备，不同部分所发挥的功能也是不相同的。

首先，对于汽车中的电源系统，其在汽车电力系统中主要是进行供电发电以及充电等重要的任务，而且其是汽车中各种电气设备运行的重要核心；其次，汽车中的用电设备实际上是由六部分构成，分别为启动系统、汽车电子控制系统、点火系统、辅助电气设备、照明信号装置、报警及仪表设备；最后，汽车电路中所包含的内容较多，主要有电路开关、中央接线盒、电线束及插接件、继电器以及保险装置等。

汽车电气电路主要是由以上各个部分构成，每一个部分都有独立的工作任务，能够为各种设备的工作创造出良好条件，提供电能，另外通过对一些仪表和报警装置的应用能够将汽车中各项设备的运行状态以及故障信息及时反馈给使用者，从而促使使用者可以及时掌握车辆的信息，安全运营和驾驶。

2汽车电气电路常见故障问题分析2.1常见故障问题概述如今，汽车生产制造水平在不断提升，在汽车生产线所应用的大部分都是工业机器人，这种生产目标的实现主要是基于对各种智能化和自动化技术的应用。

现代汽车的功能越来越完善，行驶安全系数越来越高，驾驶舒适度在不断改善，而且汽车的种类越来越多。

汽车电子故障及其检修方案核心提示：现代汽车电器、电子设备的特点，主要体现在功能集约化(组合化)、控制电子化和连接标准化上。

在分析电子线路的故障时，由于它总是与相关的电器设备相联系，所以，一定要了解电器、电子设备的一般特点。

在分析检修电子线路之前应注意的特点：汽车一般设有总电源开关，且多为电磁式。

汽车上有许多地方配置易熔导线，以保护线束，而不是保护*个特定的电器。

它与保险丝的不同之处在于其熔断反应较慢，且是导线的形式。

由于*种原因导致其保护性熔断后，不能像保险丝那样容易发现，有些甚至在线束，在分析故障时要倍加注意。

除极个别情况外，所现代汽车电器、电子设备的特点，主要体现在功能集约化(组合化)、控制电子化和连接标准化上。

在分析电子线路的故障时，由于它总是与相关的电器设备相联系，所以，一定要了解电器、电子设备的一般特点。

在分析检修电子线路之前应注意的特点：汽车一般设有总电源开关，且多为电磁式。

汽车上有许多地方配置易熔导线，以保护线束，而不是保护*个特定的电器。

它与保险丝的不同之处在于其熔断反应较慢，且是导线的形式。

由于*种原因导致其保护性熔断后，不能像保险丝那样容易发现，有些甚至在线束，在分析故障时要倍加注意。

除极个别情况外，所有进口车均是采用单线制连接，而以车身金属结构作为另一条公共导线，所有电器均以"搭铁”形式与其连接。

原则上，所用电器均为低压大电流器件。

即使是同一厂家的同一型号，也会由于出厂年度不同而有*些改进。

现代轿车上的电器故障特点可逐一与其使用特点相联系。

一般电子元件对过电压、温度十分敏感，例如晶体管的PN结易过压击穿，电解电容器在温度升高时漏电亦增加，可控硅元件则对过流敏感等。

这些故障特点，归纳如下：a.元件击穿。

击穿包括过电压击穿或过流、过热引起的热击穿等。

击穿有时表现为短路形式，有时表现为断路形式。

由于电路故障引起的过压、过流击穿常常是不可恢复的。

b.元件老化或性能退化。

这包括许多方面，如电容器的容量减小、绝缘电阻下降、晶体管的漏电增加、电阻的阻值变化、可调电阻的阻值不能连续变化、继电器触点烧蚀等。

车辆工程技术27车辆技术0　引言 在现代汽车组装过程中，汽车电器的故障检测技术起着非常重要的作用。

现在汽车在不断的现代化，不同的车型需要不同的组装部件。

制作电子零件时，需要明确汽车内不同的软件零件。

只有质量得到保证，车辆整体性才能得到维持。

1　汽车电子电器故障检测技术方法 一般来说，人们通常使用直接观察或机器自动检测的方法。

手动直接观察比较简单，也是直接且比较经济的检查方法。

现在，很多制造商使用这种方法来直接观察电子产品的功能，但也有缺点[1]。

第一，使用手动检测方式时，主要是检测其功能。

在检测车辆的各个灯的情况下，手动检测方式是确认灯的点亮。

灯的耗电量不能很好地确定，测量不正确，不能保证电器的寿命。

第二，这个检测方法的深度不够。

如果使用手动检测，可以研究车辆的静态电气功能和一些动态功能，但不能直接地研究这些功能，隐藏的工作实际进行是不可能的。

另外，手动检测方式可靠性低，但在实际生产中操作不严格，操作者不能检测所有的电气功能。

最后，这个手动检测方法需要时间。

随着社会的发展和进步，手动检测虽然被广泛使用，但由于检测时间较长，不能满足装配线的生产需要。

关于手动检测方法的缺点，需要使用自动检测方法来弥补，将自动检测方法与手动检测相结合，确保汽车电子产品的功能已经完全得到测试。

通常采用的检测方法是手动检测和自动机器检测结合。

手动检查的优点是检查比较简单，不需要设备投资，是比较经济的检查方法。

这个检测方法现在几乎所有的汽车制造商都用在检测可以直接观察到的一些电气功能上[2]。

但是，这个检测有几个缺点： （1）检查深度有限制。

手动检测只能定性地确认一部分功能是否存在。

例如：关于各种车辆用灯具的点亮检查，只能确认是否能手动点亮，不能正确测定灯具的消耗功率。

这个检查方法不能保证电器的正常寿命。

（2）可以检查的项目会变少。

手动检查只能检查车辆的静态电气功能和一部分动态功能，不能检查不能直接观察的一部分功能。

此外，电气线路的导线泄漏等，一部分的隐藏缺陷没有被发现。

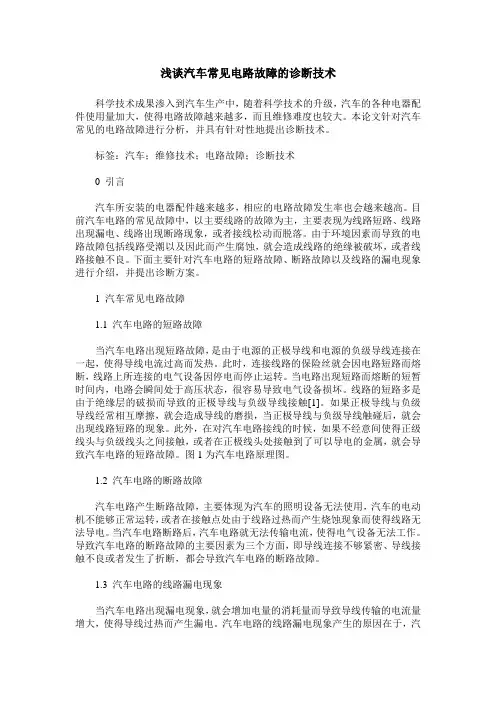

浅谈汽车常见电路故障的诊断技术科学技术成果渗入到汽车生产中，随着科学技术的升级，汽车的各种电器配件使用量加大，使得电路故障越来越多，而且维修难度也较大。

本论文针对汽车常见的电路故障进行分析，并具有针对性地提出诊断技术。

标签：汽车；维修技术；电路故障；诊断技术0 引言汽车所安装的电器配件越来越多，相应的电路故障发生率也会越来越高。

目前汽车电路的常见故障中，以主要线路的故障为主，主要表现为线路短路、线路出现漏电、线路出现断路现象，或者接线松动而脱落。

由于环境因素而导致的电路故障包括线路受潮以及因此而产生腐蚀，就会造成线路的绝缘被破坏，或者线路接触不良。

下面主要针对汽车电路的短路故障、断路故障以及线路的漏电现象进行介绍，并提出诊断方案。

1 汽车常见电路故障1.1 汽车电路的短路故障当汽车电路出现短路故障，是由于电源的正极导线和电源的负级导线连接在一起，使得导线电流过高而发热。

此时，连接线路的保险丝就会因电路短路而熔断，线路上所连接的电气设备因停电而停止运转。

当电路出现短路而熔断的短暂时间内，电路会瞬间处于高压状态，很容易导致电气设备损坏。

线路的短路多是由于绝缘层的破损而导致的正极导线与负级导线接触[1]。

如果正极导线与负级导线经常相互摩擦，就会造成导线的磨损，当正极导线与负级导线触碰后，就会出现线路短路的现象。

此外，在对汽车电路接线的时候，如果不经意间使得正级线头与负级线头之间接触，或者在正极线头处接触到了可以导电的金属，就会导致汽车电路的短路故障。

图1为汽车电路原理图。

1.2 汽车电路的断路故障汽车电路产生断路故障，主要体现为汽车的照明设备无法使用，汽车的电动机不能够正常运转，或者在接触点处由于线路过热而产生烧蚀现象而使得线路无法导电。

当汽车电路断路后，汽车电路就无法传输电流，使得电气设备无法工作。

导致汽车电路的断路故障的主要因素为三个方面，即导线连接不够紧密、导线接触不良或者发生了折断，都会导致汽车电路的断路故障。

浅谈汽车电器常见故障及维修技巧分析摘要：随着汽车排放的不断升级以及智能化、模块化的不断发展，电器电子设备对于汽车的重要性不言而喻。

汽车电器系统主要由车载供电电源、相关电器元件、电子设备和电线束等组成，其中电线束类似于汽车的神经网络，通过电线束将电源、电器元件和电子设备等连通，蓄电池和发电机的电能可以传输到用电设备，同时整车的电信号也是通过电线束传输，最终使汽车的各种电器功能得以实现。

基于此，对汽车电器常见故障及维修技巧进行研究，以供参考。

关键词：汽车电器；常见故障；维修技巧引言随着现代汽车自动化技术和智能技术的发展，汽车维修标准要求高等也出现了许多难以解决的技术问题。

目前，许多专家学者都在分析导致汽车电气故障的一些现象和原因。

1汽车电器故障维修的重要意义随着时间的推移，汽车工业也发展到了快速轨道。

车辆的安全性和稳定性是大多数汽车制造商不懈追求的目标。

随着汽车行业的快速发展，汽车行业电气系统的故障排除和维修变得越来越重要。

对电气无障碍工作短路进行科学有效的故障排除和维修，不仅能及时发现车辆故障，而且能在首次起动时解决问题，减少交通事故，尽量减少损失。

电气系统是车辆的重要组成部分。

随着汽车工业的发展，内部部件变得越来越复杂，使得车辆电子系统的故障排除和维护变得更加困难。

这需要维护人员的专业知识和实践经验，以便快速诊断和解决故障。

2汽车电器系统出现故障的重要原因对于现代汽车来说，汽车电气系统主要由几个复杂的部件组成，例如配线柜、晶体管，可通过线路连接，形成完整的车辆。

如果在这些地方出现问题，可能会导致线路完全故障或其他电气系统电路故障，直接导致行车安全和严重交通事故。

车辆电气系统中的电路故障主要是短路问题，电路不好问题，最后是其他电车的电车故障问题。

经常发生的停电往往与真正的汽车部件无关。

车辆电气系统回路停电的最可能原因可以按时间划分。

当汽车在行驶过程中突然故障或逐渐崩溃时，其主要原因是汽车零部件磨损或电路运行过程中的腐蚀。

汽车电子系统的故障诊断与维修方法研究随着汽车科技的不断发展，现代汽车的电子系统也变得越来越复杂。

这使得故障诊断与维修成为汽车维修技术中不可或缺的重要环节。

本文将重点探讨汽车电子系统的故障诊断与维修方法，以帮助技术人员更好地解决这一挑战。

首先，要有效地诊断汽车电子系统的故障，技术人员需要具备扎实的电子基础知识。

他们应该熟悉各种传感器、执行器和电子控制单元（ECU）的工作原理，了解电子系统的整体架构和信号流程。

此外，了解汽车制造商提供的技术手册和故障码表也非常重要，因为它们提供了关于特定故障的诊断和修复步骤的详细说明。

在实际操作中，技术人员可以利用一些常见的故障诊断工具来辅助诊断。

例如，OBD-II扫描工具可以读取汽车的故障码，并提供与之相关的故障描述。

这是一个非常重要的工具，可以帮助技术人员缩小故障的范围，从而更快地找到问题的根源。

此外，数字多用途测试仪（DMM）和示波器也是常用的工具，可以用来测试和检测各种电气参数，以验证传感器和执行器的工作状态。

对于具体的故障诊断方法来说，一般可以分为以下几个步骤。

首先，技术人员需要与车主进行详细的故障描述和车辆状况的交流。

这一步骤非常重要，因为它可以提供有关故障发生的时间、频率和具体症状的信息。

其次，技术人员应该通过读取故障码来获取更多的信息。

根据故障码的含义，他们可以确定故障可能发生的位置和原因。

接下来，技术人员可以进行实时数据流的监测和记录，以查看各个传感器和执行器的工作状态。

通过分析这些数据，他们可以进一步判断故障的具体范围。

最后，技术人员可以采用排除法来确定故障的根本原因。

通过逐步排除不可能的故障原因，最终找到真正的问题所在。

当发现故障后，技术人员需要进行相应的修复工作。

根据故障的具体性质，修复工作可能包括更换故障部件、修复电路连接问题或进行软件重置。

然而，在执行修复工作之前，技术人员应该再次进行测试以确保修复后的系统正常工作。

只有确保所有相关故障都得到完全解决后，才能将车辆交还给车主。

汽车电路的检测及维修方案分析随着汽车电子技术的不断发展和普及，汽车电路系统的复杂性和故障率也在不断提高。

汽车电路的故障不仅会导致车辆无法正常行驶，还可能引发安全隐患。

及时检测和维修汽车电路问题就显得至关重要。

本文将从汽车电路检测的基本流程以及常见故障分析入手，提出一份汽车电路的检测及维修方案分析。

一、汽车电路检测的基本流程1. 故障现象描述与故障确认当车辆出现电路故障时，首先需要将故障现象描述清楚，包括故障发生的时间、频率、具体表现等。

然后通过自检或者通过专业维修工具对故障进行确认，确定故障的具体表现和范围，为后续的检测和维修做好准备。

2. 故障原因分析在确认故障后，需要对可能的故障原因进行分析。

可能的原因包括线路短路、线路断路、元件损坏、连接不良等。

需要根据故障现象和车辆的具体情况进行分析，找出可能的故障原因。

3. 检测和排除故障根据故障原因分析的结果，通过测量工具、仪器和技术手段对电路进行检测，找出故障点并进行排除。

需要注意的是，在进行故障排除时，要按照先易后难、先外后内的原则逐步排查，以免因为排查不周导致漏检。

4. 故障复测和确认在排除故障后，需要对电路进行复测，确认故障是否已经解决。

在复测过程中，一定要确保故障已经彻底解决，排除隐患。

只有确认故障已经修复后，才能结束检测流程。

以上就是汽车电路检测的基本流程，通过这一流程可以有效地对汽车电路进行检测和维修，排除故障，确保车辆的正常运行。

二、汽车电路常见故障分析1. 线路短路线路短路是指在电路中出现两个或者多个导体之间出现短接现象。

线路短路可能是由于线路损坏、线束磨损、接线端子松动等原因引起的。

当线路短路发生时，有可能导致保险丝熔断、线路过载、元件损坏等结果。

解决线路短路的方法通常是先通过振动检测仪和多用表对线路进行检测，确定短路的位置和范围，然后通过更换线束或者重新固定线路来排除故障。

3. 元件损坏汽车电路中的元件包括传感器、继电器、控制单元等，这些元件在长时间的使用中会出现老化、损坏等现象。

汽修毕业论文浅谈汽车常见电路故障的诊断技术一、引言汽车作为现代交通工具的重要组成部分，其电路系统的稳定运行对于车辆的安全性至关重要。

然而，由于各种原因，汽车电路故障时有发生。

因此，研究和掌握汽车常见电路故障的诊断技术对于汽车维修方面的人员来说非常重要。

本文旨在浅谈汽车常见电路故障的诊断技术，为汽车维修人员提供一些参考和指导。

二、常见电路故障1. 灯光系统故障灯光系统故障是汽车电路中最为常见的问题之一。

在诊断过程中，应先检查灯泡是否破损或烧坏，并排除由于接触不良引起的故障。

若灯泡正常，则需进一步检查灯光开关和线路连接情况，以确定故障原因。

2. 充电系统故障充电系统故障会导致汽车无法正常充电或无法启动。

检查充电系统时，需要检查发电机带动力是否正常、电池是否损坏、电刷接触是否良好等。

此外，还应检查电源线路是否有短路或断路。

3. 点火系统故障点火系统故障会导致汽车无法正常点火启动。

在诊断点火系统故障时，需要检查火花塞是否损坏、高压线是否导通、点火线圈是否工作正常等，以确定故障点。

4. 起动系统故障起动系统故障是导致汽车无法正常启动的常见问题。

首先，应检查起动机是否正常工作，然后检查起动系统的电路连接情况。

故障诊断的重点在于确定起动继电器是否正常以及起动电机的线圈是否有断路等情况。

三、电路故障诊断技术1. 使用万用表进行电流和电压测试万用表是汽车电路故障诊断中非常重要的工具之一。

通过对电流和电压进行测试，可以判断电路的工作状态和电源是否正常。

当发现电路存在异常时，可以通过逐步排除法确定具体故障位置。

2. 使用电路图进行故障分析电路图在电路故障诊断中起着至关重要的作用。

通过仔细研读电路图，可以更加清晰地了解整个电路系统的工作原理和各个元件之间的连接关系。

在遇到电路故障时，可以借助电路图进行故障分析和判断。

3. 利用故障代码扫描工具进行诊断现代汽车中配备了诊断接口，并通过故障代码扫描工具可以读取电子控制单元(ECU)中的故障码。

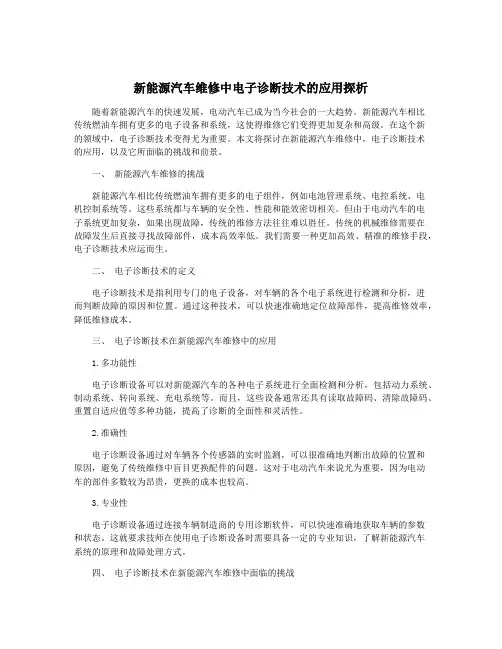

新能源汽车维修中电子诊断技术的应用探析随着新能源汽车的快速发展，电动汽车已成为当今社会的一大趋势。

新能源汽车相比传统燃油车拥有更多的电子设备和系统，这使得维修它们变得更加复杂和高级。

在这个新的领域中，电子诊断技术变得尤为重要。

本文将探讨在新能源汽车维修中，电子诊断技术的应用，以及它所面临的挑战和前景。

一、新能源汽车维修的挑战新能源汽车相比传统燃油车拥有更多的电子组件，例如电池管理系统、电控系统、电机控制系统等。

这些系统都与车辆的安全性、性能和能效密切相关。

但由于电动汽车的电子系统更加复杂，如果出现故障，传统的维修方法往往难以胜任。

传统的机械维修需要在故障发生后直接寻找故障部件，成本高效率低。

我们需要一种更加高效、精准的维修手段，电子诊断技术应运而生。

二、电子诊断技术的定义电子诊断技术是指利用专门的电子设备，对车辆的各个电子系统进行检测和分析，进而判断故障的原因和位置。

通过这种技术，可以快速准确地定位故障部件，提高维修效率，降低维修成本。

三、电子诊断技术在新能源汽车维修中的应用1.多功能性电子诊断设备可以对新能源汽车的各种电子系统进行全面检测和分析，包括动力系统、制动系统、转向系统、充电系统等。

而且，这些设备通常还具有读取故障码、清除故障码、重置自适应值等多种功能，提高了诊断的全面性和灵活性。

2.准确性电子诊断设备通过对车辆各个传感器的实时监测，可以很准确地判断出故障的位置和原因，避免了传统维修中盲目更换配件的问题。

这对于电动汽车来说尤为重要，因为电动车的部件多数较为昂贵，更换的成本也较高。

3.专业性电子诊断设备通过连接车辆制造商的专用诊断软件，可以快速准确地获取车辆的参数和状态。

这就要求技师在使用电子诊断设备时需要具备一定的专业知识，了解新能源汽车系统的原理和故障处理方式。

四、电子诊断技术在新能源汽车维修中面临的挑战1.技术更新换代新能源汽车的技术在不断更新换代，导致电子诊断设备需要不断更新，以适应新电子系统的特性。

汽车电控系统故障检测与诊断方法汽车电控系统是现代汽车的重要组成部分，它包括电子控制单元（ECU）、传感器、执行器等部件，负责控制发动机、变速器、制动系统、转向系统等汽车重要功能的运行。

随着汽车电子技术的不断发展，汽车电控系统的功能越来越复杂，故障检测与诊断方法也愈发重要。

本文将就汽车电控系统故障检测与诊断的方法进行探讨。

一、汽车电控系统故障检测概述汽车电控系统故障检测是指对汽车电控系统进行故障诊断和定位，找出导致汽车性能异常的原因。

汽车电控系统的故障表现多种多样，有时会导致汽车无法启动、动力不足、油耗增加等问题，而有时又会导致发动机抖动、轻微异响、变速箱无法换挡等现象。

准确快速地对汽车电控系统进行故障检测是非常必要的。

二、汽车电控系统故障检测方法1. 故障码读取现代汽车的电控系统内置了诊断接口（OBD接口），通过接入故障诊断仪，可以读取汽车的故障码。

故障码是汽车电子控制单元（ECU）自动存储的与汽车故障相关的代码，通过读取故障码可以了解电控系统的故障信息，从而指导后续的故障诊断工作。

2. 传感器的检测传感器是汽车电控系统中的重要组成部分，它可以感知发动机的转速、冷却液温度、节气门位置等参数，并将这些参数传输给电子控制单元（ECU）。

传感器故障会导致ECU接收到错误的参数，从而影响整个系统的正常运行。

对传感器进行检测，可以通过测量传感器的输出信号和参考值之间的差异来判断传感器的工作状态。

3. 执行器的检测执行器是汽车电控系统中的另一个重要组成部分，它可以根据ECU的指令来调节汽车的工作状态，如驱动喷油嘴、调节节气门、控制变速器等。

执行器的故障会导致ECU无法准确地控制汽车的工作状态，从而影响汽车的性能。

对执行器进行检测是汽车电控系统故障诊断的重要环节。

4. 数据流诊断数据流诊断是通过连接汽车诊断仪，读取汽车各个传感器和执行器的实时数据，并进行分析，从而判断汽车电控系统的工作状态。

通过数据流诊断可以了解汽车各个部件的工作情况，从而判断出现故障的原因。

汽车电气系统故障诊断与维修浅析摘要：电子技术的发展促使汽车电气系统的应用更加复杂，因此，需要不断对现代汽车电气系统进行故障诊断方面的技术性研究，确保电气系统故障与维修能力相适应，以促进我国汽车工业的稳定发展。

引言：造成汽车电气系统产生故障的原因是多方面的，想要真正意义上实现上述问题的解决需要借助于理论知识与实践经验。

下文对汽车电气系统故障进行了分析，然后探讨了其检修与诊断方法。

1汽车电气系统的构成汽车的电气化发展是汽车行业的一次重大变革，为汽车综合性能的提升输入了新鲜的血液。

目前已经发展成熟并被广泛应用于实际生产中的电气系统主要包含以下内容：电源系统，点火系统，仪表、信号、照明、报警系统，空调系统，安全气囊系统，计算机控制系统，电控燃油喷射系统，底盘控制系统以及电气辅助设备等。

2汽车常见电气故障与原因分析2.1充电指示灯常亮。

绝大多数汽车的充电系统都配有充电指示灯，每当汽车发动机开始运转之后，汽车点火启动，此时，充电指示灯为点亮状态，片刻之后，发动机运转正常的情况下，发动机转数达到既定数值时，指示灯应当处于熄灭状态，如果此时指示灯仍然常亮，则汽车电气系统当中的充电分系统出现故障。

引起上述故障的常态原因有以下两个层面：充电指示灯内部电路异常；汽车发动机、调节器以及相关电路出现异常，因为前面我们提到当汽车发动机转数达到既定数值的时候指示灯熄灭，如果发动机内部电路出现故障或是调节器运转不良，则都会引起指示灯常亮的电气系统异常。

2.2蓄电池长期亏电。

在汽车充电系统运转正常的情况下，蓄电池单方面故障问题而导致蓄电池本身自行输出电力或无法正常充电，能够致使蓄电池长期出现亏电现象。

蓄电池故障的根本原因在于蓄电池的额定电压与汽车正常运行时的电气系统电压不一致。

汽车启动时电气系统电压为14V，而其蓄电池的额定电压为12V。

随着汽车工业的快速发展，工作条件的不同，在不同程度的文波叠加在平均值上，汽车电气系统的电压可能在6.5-16V之间变动。

浅析汽车电气系统典型故障诊断与维修汽车电气系统包括车辆电器、电子控制系统和发动机的点火、充电系统等内容。

故障诊断是汽车维修中最复杂、最难以处理的问题之一，并且需要经过多次实践和探索才能熟练掌握。

因此，本文将介绍汽车电气系统中的典型故障，以及如何进行简单、快捷的诊断和维修。

1.电瓶失效电瓶是汽车电气系统的核心，经常出现问题。

经过一段时间的使用后，电瓶会逐渐丧失容量，直到无法支持车辆起动。

如果电瓶已失效，则需要更换为新的电瓶。

2.发电机故障发电机是汽车的充电系统的关键部件。

发电机故障通常表现为电池电量过低，电压不稳定或显示充电警告灯。

可以通过检查车辆的电池电压和充电电流来确定是否存在故障。

3.点火系统故障如果车辆发动困难或无法启动，则可能是由于点火系统故障引起的。

这种故障可能是由于点火线路的损坏、点火塞的受损或点火控制模块的故障引起的。

诊断点火系统故障需要使用万用表和点火控制器，以检查各个组件是否有电流和信号。

4.开关和继电器故障汽车电气系统中的开关和继电器也经常出现故障。

例如，车灯开关、风扇继电器和方向盘控制器等等。

如果发现这些组件无法正常工作，则需要使用万用表以及正确定位故障所在的线路来确定需要更换哪个组件。

5.传感器故障传感器是汽车电气系统的一个重要组成部分。

例如，发动机控制单元（ECU）需要多个传感器来监测来自发动机的数据，例如氧气传感器，水温传感器和空气流量传感器等。

如果传感器无法正常工作，则可能会导致车辆工作不正常或造成损害。

在进行故障诊断时，需要使用专门的扫描工具来读取故障代码并定位故障。

总之，汽车电气系统的故障诊断和维修需要熟练的技巧和经验。

因此，如果您无法确定故障所在或无法处理故障，则最好寻求专业的汽车维修服务。

汽车电控系统的故障诊断分析报告前言随着汽车电子信息技术的迅速发展，汽车上装用的电子设备越来越多，这就对今天的汽车故障诊断提出了新的挑战。

如何快速、准确地诊断出汽车电子控制系统故障，是现代许多汽车维修人员面临的难题。

众首周知，对电控系统的故障诊断大致有四种方式：万用表诊断，故障码诊断，数据流分析和波形分析。

目前，我国汽修行业对解码器的使用已十分普遍，大多数维修人员都掌握了利用解码器对故障的诊断。

但是，准确诊断汽车故障只有解码器是不够的。

有维修经验的人都知道，绝大都数解码器只能解决当仪表板上的“故障灯”亮时系统所监测到的故障，但问题是系统故障灯不亮时而故障码存在情况，如汽车电子控制系统中的传感器和执行器在长时间的使用过程中会磨损、腐蚀、老化、变形等。

它们的性能也随之变差，此时电控单元往往就不能判定它们有故障。

此外，即使“故障灯”亮时解码器读出了故障码，有时也很难判断一个复杂电控系统的故障部位，此时利用检测设备中的示波器功能对所怀疑部位进行波形测试，便可使维修人员快速了解被检测部件的工作性能，从而快速找到故障零部件。

关键词：波形分析故障诊断点火峰值|第一章绪论一、波形分析法概念波形分析法就是利用汽车示波器获得汽车电子控制系统中的传感器，执行器等电子设备的波形信号（即电压随时间的变化的电信号），然后把这些实测信号与这些电子设备的正常波形信号进行对比，分析指出其中的差异，最后操作者根据自己的理论知识找出故障发生部位的方法。

利用检测设备中的示波器功能不仅可以快速捕捉汽车电路信号，还可以用缓慢显示这些波形信号方法，以便我们一边观察一边分析。

二、故障诊断机理汽车电子控制系统的工作原理是电控单元通过接收各个传感器输入的电子信号，识别其电子信号特征，并依据CPU内存信息和这些电子信号特征不同来控制执行器动作，从而保证汽车的正常运行。

当某些电子信号发生异常时，表明汽车存在着与之相对应的某些故障，因此可以通过汽车示波器检测这些电子信号，并分析其信号特征变化来进行汽车故障的诊断。

汽车电器系统电路故障分析与解决方法【摘要】：由于当前汽车技术的高速发展,汽车电器控制系统的电路故障变化也越来越复杂,在发现故障后采取最合理的方法才是成功消除故障的关键。

因此,本篇文章主要着重分析了汽车电器控制系统中的电路故障及其处理方式。

【关键词】：汽车电器系统；电路故障；成因；解决方法；随着现代汽车智能化技术和自动化技术的进一步发展，还有不少关键技术问题仍然难以解决，特别是对车辆故障方面，又提出了许多更高标准的技术要求。

但是，在实际出现故障的处理过程中，故障消除往往需要很长的时间，就需要技术人员不但要有很高的专业素养，而且还要有丰富的维修经验，通过使用科学合理的方式实施维修工作，使其可以精确地定位故障源，再经过检测有关装置，进而查明故障原由，最后维修人员通过检查和调换相关装置，实现故障完全消除。

1汽车电气系统故障成因就现代汽车而言，汽车电器系统主要由集成电路件和电晶体等复杂元件构成，这些元件能够通过线路连接成一个整体的车辆系统。

一旦上述部件出现问题，很可能是由于车辆整条行车线出现故障，或其他电气系统的电路出现故障，以至发生更严重的交通意外。

电器系统电路故障具体表现为：一是电路短路，二是电路绝缘不良，三是其他旁路电路故障。

这些常见的电路故障原因往往与汽车的元件无关。

通常如果车辆在行驶过程中突然或逐渐发生故障，主要是由于车辆部件之间的相互磨损或者是线路运行中的腐蚀造成的。

根据现代车辆的功能，故障成因可分为破坏性故障和功能性故障。

一般来说，车辆中的破坏性故障会影响其它电气部件的性能，如果在车辆运行期间无法及时纠正破坏性故障，就可能会影响到其他电气部件的正常使用。

在确定对汽车的维修措施之前，必须再次检测汽车电路。

首先，进行检查电源有无开启，此外还有要确认汽车各部分是否稳定正常地运转。

与此同时，维修技术人员还需要确认汽车电路中线路内部有无出现短路或接触不良。

2.汽车电器系统电路故障的解决方法2.1直观诊断技术方法直观诊断技术主要技术人员通过眼睛直接看到的故障状况，从而解决问题。

汽车电路的检测及维修方案分析
随着汽车电子技术的不断发展和普及，汽车电路已经成为车辆正常运行的重要组成部分。

汽车电路的检测和维修是车辆维修的重要内容之一。

本文将从检测和维修方案两个方面进行分析。

一、汽车电路的检测方案
汽车电路的检测方案一般包括以下几个方面：
1.检测仪器的准备：在进行汽车电路的检测之前，必须准备好一些必要的仪器，如万用表、车载诊断仪、示波器等。

这些仪器的选择和使用应符合标准和规范，以确保检测的准确性和安全性。

2.检测电路元件是否正常：检测电路元件是否正常是汽车电路检测的重要内容之一。

这里的电路元件包括电线、电路连接器、继电器、开关、传感器和电脑等等。

通过检测这些元件，可以帮助技师找到故障点和解决问题。

1.故障点诊断：在汽车电路出现问题时，需要技师根据车主反映的问题和检测结果来进行故障点的诊断。

一般情况下，技师需要根据故障点来寻找具体问题，以便维修。

2.维修电路元件：在确定故障点之后，需要技师对电路元件进行维修或更换。

在维修或更换电路元件时，需要注意安全问题，防止因维修错误导致更严重的损害。

4.清除故障码：在维修完成之后，需要使用车载诊断仪清除故障码，以确保汽车工作正常。

总之，汽车电路的检测和维修是车辆维修的重要组成部分。

技师需要具备一定的电子技术和汽车知识，才能够进行有效的检测和维修。

同时，技师需要严格遵守标准和规范，确保检测和维修的准确性和安全性。

汽车电控系统故障检测与诊断方法汽车电控系统是现代汽车中的重要部分，它负责控制发动机、变速器、制动系统、车身稳定控制和舒适性功能等多个系统。

随着汽车科技的不断发展，车辆的电控系统也变得越来越复杂，故障诊断变得愈发困难。

一旦电控系统出现故障，不但会影响汽车的性能和安全，还会增加车辆的维修成本。

汽车电控系统的故障检测与诊断显得尤为重要。

一般来说，汽车电控系统的故障主要包括以下几种类型：传感器故障、执行器故障、线路故障、通讯故障和软件故障等。

这些故障会导致汽车的性能下降、行驶不稳定、动力不足、耗油增加、发动机抖动、报警灯亮等问题。

为了准确快速地诊断并排除这些故障，需要采用一些先进的检测与诊断方法。

目前，针对汽车电控系统故障的检测与诊断方法主要包括以下几种：1. OBD（On-Board Diagnostics）诊断工具OBD诊断工具是一种专门用于汽车故障诊断的设备，它可以通过连接汽车的OBD接口，读取车辆的故障码并进行诊断分析。

OBD诊断工具可以检测到车辆的故障代码，并给出相应的故障解决方案。

目前市面上有许多种OBD诊断工具，有些甚至可以通过手机App连接，方便车主或维修人员随时进行故障诊断。

2. 车载诊断仪车载诊断仪是一种专业的汽车故障诊断设备，它通常由维修技师使用。

车载诊断仪可以通过连接汽车的诊断接口，进行更深入的检测与分析，包括读取车辆的实时数据、执行特殊功能测试、编程控制单元等。

车载诊断仪的功能更加强大，可以帮助维修人员快速准确地定位并解决车辆故障。

3. 故障模式识别系统故障模式识别系统是一种基于大数据分析和人工智能技术的汽车故障诊断系统。

它通过收集和分析大量车辆故障数据，建立故障模式数据库，并利用机器学习算法进行故障模式的识别和分析。

一旦发生故障，系统可以通过与数据库进行匹配，快速准确地诊断出故障的类型和位置，为维修人员提供解决方案的参考。

4. 分布式故障诊断系统分布式故障诊断系统是一种新型的汽车故障诊断技术，它基于汽车电子控制单元之间的通讯，利用分布式数据采集和处理的方式进行故障诊断。

AUTO AFTERMARKET | 汽车后市场时代汽车 汽车电器故障检测与维修分析邵强潍坊市坊子区交通运输局　山东省潍坊市　261200摘 要： 随着中国经济水平的提高，人们的物质生活越来越好。

车基本上是每个家庭必要的交通工具。

与此同时，也促进了汽车相关产业的快速发展。

汽车主要是由电器系统和机械系统两部分组成。

电器系统占主导地位，并控制汽车的各个方面。

一旦在汽车的日常使用中电器系统出现故障，对车辆总体状况的影响将非常巨大。

本文主要分析汽车电器故障检测与维修的重要性，并提出一些汽车电器故障检测与维修的方法，以帮助广大爱车者更好地使用汽车，保养汽车，延长汽车使用寿命。

关键词：汽车　电器故障　检测　维修1　引言随着人们生活水平的不断提高，人们对汽车的要求已经从能够驾驶和行驶变为今天的舒适和安全。

简而言之，他们在汽车的各个方面都提出了更高的性能要求。

当然，汽车最基本的性能是稳定性和安全性。

电器系统是用于驱动汽车的重要电器设备，并且是非常重要的组件。

随着汽车使用时间的增加，电器系统继续变得更加复杂，并且短路故障的可能性也会增加。

同时，短路故障通常是由多种原因引起的，因此在故障诊断和故障维护过程中不可避免地增加了很多难度，如何降低难度，这是我们要解决的问题。

如果要快速有效地实现电器系统的故障诊断和故障修复，则必须具有专业的短路故障分析和解决能力。

2　汽车电器故障检测与维修的重要意义随着时代的进步，汽车工业的发展也进入了快车道。

汽车的安全性和稳定性一直是大多数汽车用户的不懈追求。

汽车工业的迅速发展使人们越来越关注汽车电器系统的故障诊断和维护。

科学有效的电器系统短路故障诊断与维护不仅可以及时发现汽车故障的发生点，而且可以采取纠正措施在第一时间处理该问题，减少交通事故的发生，并且尽可能减少损失的程度[1]。

电器系统是整个汽车的重要组成部分。

随着汽车工业的发展，其内部组件的复杂性逐渐变得越来越复杂，使得汽车电子系统的故障诊断和维护任务变得越来越困难。
