作者：余宗森/袁泽喜/士琦/武骏：冶金工业出版日期：2001年8月版次：ISBN：750242726 页数：300开本：32开包装：本帖最近评分记录：金钱:+3(zhyj_88) 多补充资料描述文本。
顶端Posted: 2008-12-23 12:32 | 30 楼jiaolong83级别: 中级工程师精华: 0发帖: 1109威望: 3 点金钱: 8 机械币贡献值: 0 点注册时间:2007-04-06 最后登录:2011-06-15 小中大引用推荐编辑只看复制第一篇我国钢的成分、残留痕微量元素与其常温力学性能的定量关系及国外的相关研究1 试样的制备和成分、组织及性能的测试2 试验数据的统计分析3 各钢铁企业钢材的分析测试和回归结果4 我国钢材的成分、组织与力学性能的定量关系5 国外关于钢的成分、组织与性能定量关系的研究第二篇钢中痕量及微量残留元素对钢其他性能的影响6 废钢及钢中的残留元素7 残留元素对钢性能的影响8 钢中残留元素的去除和变害为利参考文献顶端Posted: 2008-12-23 12:33 | 31 楼micholas84级别: 学徒工精华: 0发帖: 2威望: 1 点金钱: 100 机械币贡献值: 0 点注册时间:2008-12-17 最后登录:2009-02-15 小中大引用推荐编辑只看复制合金元素的作用钢铁基础知识：合金元素在钢中的作用1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0. 30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
硅量增加，会降低钢的焊接性能。
(1)提高钢中固溶体的强度和冷加工硬化程度使钢的韧性和塑性降低。
(2) 硅能显著地提高钢的弹性极限、屈服极限和屈强比,这是一般弹簧钢。
(3)耐腐蚀性。
硅的质量分数为15％一20％的高硅铸铁，是很好的耐酸材料。
含有硅的钢在氧化气氛中加热时，表面也将形成一层SiO2薄膜，从而提高钢在高温时的抗氧化性。
缺点：（4）使钢的焊接性能恶化。
3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。
在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16 Mn钢比A3屈服点高40%。
含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。
锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。
（1）锰提高钢的淬透性。
（2）锰对提高低碳和中碳珠光体钢的强度有显著的作用。
（3）锰对钢的高温瞬时强度有所提高。
锰钢的主要缺点是，①含锰较高时，有较明显的回火脆性现象；②锰有促进晶粒长大的作用，因此锰钢对过热较敏感t在热处理工艺上必须注意。
这种缺点可用加入细化晶粒元素如钼、钒、钛等来克服：⑧当锰的质量分数超过1％时，会使钢的焊接性能变坏，④锰会使钢的耐锈蚀性能降低。

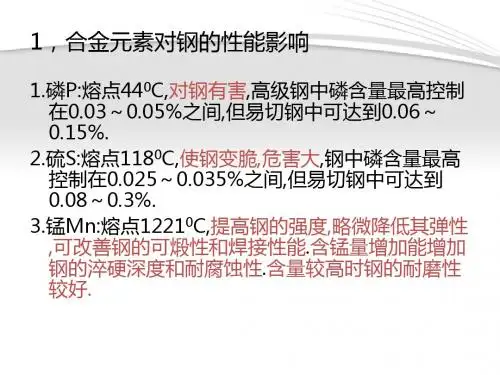

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。
5、硫（S）：硫在通常情况下也是有害元素。
使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。
硫对焊接性能也不利，降低耐腐蚀性。
所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。
6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。
铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。
（1）铬可提高钢的强度和硬度。
（2）铬可提高钢的高温机械性能。
（3）使钢具有良好的抗腐蚀性和抗氧化性（4）阻止石墨化（5）提高淬透性。
缺点：①铬是显著提高钢的脆性转变温度②铬能促进钢的回火脆性。
7、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。
镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。
但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。
8、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。
结构钢中加入钼，能提高机械性能。
还可以抑制合金钢由于火而引起的脆性。
在工具钢中可提高红性。
9、钛(Ti)：钛是钢中强脱氧剂。
它能使钢的部组织致密，细化晶粒力；降低时效敏感性和冷脆性。
改善焊接性能。
在铬18镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。
10、钒(V)：钒是钢的优良脱氧剂。
钢中加0.5%的钒可细化组织晶粒，提高强度和韧性。
钒与碳形成的碳化物，在高温高压下可提高抗氢腐蚀能力。
11、钨(W)：钨熔点高，比重大，是贵生的合金元素。
钨与碳形成碳化钨有很高的硬度和耐磨性。
在工具钢加钨，可显著提高红硬性和热强性，作切削工具及锻模具用。
12、铌(Nb)：铌能细化晶粒和降低钢的过热敏感性及回火脆性，提高强度，但塑性和韧性有所下降。
在普通低合金钢中加铌，可提高抗大气腐蚀及高温下抗氢、氮、氨腐蚀能力。
铌可改善焊接性能。
在奥氏体不锈钢中加铌，可防止晶间腐蚀现象。
13、钴(Co)：钴是稀有的贵重金属，多用于特殊钢和合金中，如热强钢和磁性材料。
14、铜(Cu)：武钢用大冶矿石所炼的钢，往往含有铜。
铜能提高强度和韧性，特别是大气腐蚀性能。
缺点是在热加工时容易产生热脆，铜含量超过0.5%塑性显著降低。
当铜含量小于0.50%对焊接性无影响。
15、铝(Al)：铝是钢中常用的脱氧剂。
钢中加入少量的铝，可细化晶粒，提高冲击韧性，如作深冲薄板的08Al钢。
铝还具有抗氧化性和抗腐蚀性能，铝与铬、硅合用，可显著提高钢的高温不起皮性能和耐高温腐蚀的能力。
铝的缺点是影响钢的热加工性能、焊接性能和切削加工性能。
（1）用作炼钢时的脱氧定氮剂，细化晶粒，抑制低碳钢的时效，改善钢在低温时的韧性，特别是降低了钢的脆性转变温度；（2）提高钢的抗氧化性能。
曾对铁铝合金的抗氧化性进行了较多的研究；4％AI 即可改变氧化皮的结构，加入6％A1可使钢在980C以下具有抗氧化性。
当铝和铬配合并用时，其抗氧化性能有更大的提高。
例如，含铁50％一55％、铬30％一3 5％、铝10％一15％的合金，在1400C高温时，仍具有相当好的抗氧化性。
由于铝的这一作用，近年来，常把铝作为合金元素加入耐热钢中。
（3）此外，铝还能提高对硫化氢和V2O5，的抗腐蚀性。
缺点：①脱氧时如用铝量过多，将促进钢的石墨化倾向。
②当含铝较高时．其高温强度和韧性较低。
16、硼(B)：钢中加入微量的硼就可改善钢的致密性和热轧性能，提高强度。
17、氮(N):氮能提高钢的强度，低温韧性和焊接性，增加时效敏感性。
18、稀土(Xt)：稀土元素是指元素周期表中原子序数为57-71的15个镧系元素。
这些元素都是金属，但他们的氧化物很象“土”，所以习惯上称稀土。
钢中加入稀土，可以改变钢中夹杂物的组成、形态、分布和性质，从而改善了钢的各种性能，如韧性、焊接性，冷加工性能。
在犁铧钢中加入稀土，可提高耐磨性。

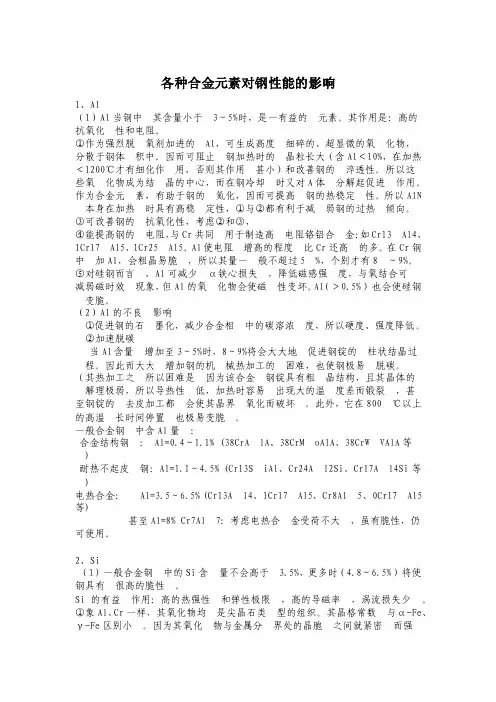

[ 此帖被zhyj_88在2009-06-13 13:59重新编辑 ]顶端Posted: 2008-12-24 22:08 | 32 楼yuan13级别: 助工精华: 0发帖: 349威望: 1 点金钱: 35 机械币贡献值: 0 点注册时间:2008-03-25 最后登录:2011-06-13 小中大引用推荐编辑只看复制主要合金元素对钢性能影响的有关说明元素名称对性能主要影响Al 主要作用为细化晶粒和脱氧，在渗氮钢中能促成渗氮层，含量高时，能提高高温抗氧化性，耐H2s气体的腐蚀作用，固溶强化作用大，提高耐热合金的热强性，有促使石墨化倾向B 微量硼能提高钢的淬透性，但随钢中碳含量增加，淬透性的提高逐渐减弱以至完全消失C 含量增加，钢的硬度和强度也提高，但塑性和韧性随之下降C0 有固溶强化作用，使钢具有红硬性，提高高温性能、抗氧化和耐腐蚀性，为高温合金及超硬高速钢的重要合金元素，提高钢的Ms点，降低钢的淬透性Cr 提高钢的淬透性，并有二次硬化作用，增加高碳钢的耐磨性，含量超过12％时，使钢具有良好的高温抗氧化性和耐氧化性介质腐蚀作用，提高钢的热强性，是不锈耐酸钢及耐热钢的主要合金元素，但含量高时易产生脆性Cu含量低时，作用和镍相似，含量较高时，对热变形加工不利，如超过O．30％时，在热变形加工时导致高温铜脆现象，含量高于O．75％时，经固溶处理和时效后可产生时效强化作用。
在低碳合金钢中，特别是与磷同时存在，可提高钢的抗大气腐蚀性，2％一3％的铜在不锈钢中可提高对硫酸、磷酸及盐酸等的抗腐蚀性及对应力腐蚀的稳定性元素名称对性能主要影响Mn 降低钢的下临界点，增加奥氏体冷却时的过冷度，细化珠光体组织以改善其力学性能，为低合金钢的重要合金元素，能明显提高钢的淬透性，但有增加晶粒粗化和回火脆性的不利倾向Mo 提高钢的淬透性，含量0.5％时，能降低回火脆性，有二次硬化作用。
提高热强性和蠕变强度，含量2％～3％时，提高抗有机酸及还原性介质腐蚀能力N 有不明显的固溶强化及提高淬透性的作用，提高蠕变强度，与钢中其他元素化合，有沉淀硬化作用，表面渗氮，提高硬度及耐磨性，增加抗蚀性，在低碳钢中，残余氮会导致时效脆性Nb 固溶强化作用很明显，提高钢的淬透性(溶于奥氏体时)，增加回火稳定性，有二次硬化作用，提高钢的强度、冲击韧性，当含量高时(大于碳含量的8倍)，使钢具有良好的抗氢性能，并提高热强钢的高温性能(蠕变强度等)Ni 提高塑性及韧性，(提高低温韧性更明显)，改善耐蚀性能，与铬、钼联合使用，提高热强性，是热强钢及不锈耐酸钢的主要合金元素之一P 固溶强化及冷作硬化作用很好，与铜联合使用，提高低合金高强度钢的耐大气腐蚀性能，但降低其冷冲压性能，与硫、锰联合使用，改善切削性，增加回火脆性及冷脆敏感性Pb 改善切削加工性RE 包括镧系元素及钇和钪等17个元素，有脱气、脱硫和消除其他有害杂质作用，改善钢的铸态组织，O．2％的含量可提高抗氧化性、高温强度及蠕变强度，增加耐蚀性S 改善切削性。
