起重机械规格型号表示方法

单梁桥式起重机广泛应用于机械制造车间、冶金车间、石油、石化、港口、铁路、民航、电站、造纸、建材、电子等行业的车间、仓库、料场等。

具有外形尺寸紧凑、建筑净空高度低、自重轻、轮压小等优点。

电动单梁主要型号有LDA型电动单梁起重机、LD型电动单梁起重机，HD型电动单梁起重机，LX型电动单梁悬挂起重机，SDXQ型手动单梁悬挂起重机以及单梁抓斗起重机。

桥架的金属结构由主梁和端梁组成，分为单主梁桥架和双梁桥架两类。

单主梁桥架由单根主梁和位于跨度两边的端梁组成，双梁桥架由两根主梁和端梁组成。

主梁与端梁刚性连接，端梁两端装有车轮，用以支承桥架在高架上运行。

主梁上焊有轨道，供起重小车运行。

桥架主梁的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。

箱形结构又可分为正轨箱形双梁、偏轨箱形双梁、偏轨箱形单主梁等几种。

正轨箱形双梁是广泛采用的一种基本刚性连接形式，主梁由上、下翼缘板和两侧的垂直腹板组成，小车钢轨布置在上翼缘板的中心线上，它的结构简单，制造方便，适于成批生产，但自重较大。

简易梁桥式起重机又称梁式起重机，其结构组成与普通桥式起重机类似，起重量、跨度和工作速度均较小。

桥架主梁是由工字钢或其他型钢和板钢组成的简单截面梁，用手拉葫芦或电动葫芦配上简易小车作为起重小车，小车一般在工字梁的下翼缘上运行。

桥架可以沿高架上的轨道运行，也可沿悬吊在高架下面的轨道运行，这种起重机称为悬挂梁式起重机。

普通桥式起重机主要采用电力驱动，一般是在司机室内操纵，也有远距离控制的。

起重量可达五百吨，跨度可达60米。

冶金专用桥式起重机在钢铁生产过程中可参与特定的工艺操作，其基本结构与普通桥式起重机相似，但在起重小车上还装有特殊的工作机构或装置。

这种起重机的工作特点是使用频繁、条件恶劣，工作级别较高。

主要有五种类型。

铸造起重机：供吊运铁水注入混铁炉、炼钢炉和吊运钢水注入连续铸锭设备或钢锭模等用。

主小车吊运盛桶，副小车进行翻转盛桶等辅助工作。

施工现场的塔吊型号和定额规格的对应关系
QTZ的称呼是以前机械行业标准称呼，Q指的是起重机，T指的是塔式，Z是表示自升式，后面的数字代表的含义是公称力矩，单位是t.m（标准单位是KN.m）
QTZ63表示的型号含义是公称起重力矩达到630KN.m的自升式塔式起重机；
QTZ80表示的型号含义是公称起重力矩达到800KN.m的自升式塔式起重机；
QTZ100表示的型号含义是公称起重力矩达到1000KN.m的自升式塔式起重机；
5610、5613、6015等型号含义是，前2位数表示有效变幅长度，单位是m，后2为表示在最大变幅处起重力，单位是KN。

这两种型号表示方式都没有任何异议，可以换算，不过后一种的表示方式更为合理，且受到目前国内各厂家的广泛应用。

TC5610的公称起重力矩达到630KN.m，但是又达不到800KN.m，所以应该算是QTZ63系列。

TC5613公称起重力矩达到800KN.m，但不能达到1000KN.m，所以划分到QTZ80系列。

TC6015公称起重力矩达到1000KN.m，所以划分到QTZ100系列。

履带吊机规格及型号参数引言履带吊机是一种多功能的重型机械设备，广泛应用于建筑工地、港口、矿山等各种工程项目中。

本文将详细介绍履带吊机的规格及型号参数，包括吊重、工作半径、起重高度、动力系统等方面的内容。

一、履带吊机的基本概述履带吊机是一种通过履带来移动的吊机，具有稳定性好、越野能力强的特点。

它由底盘、上部旋转机构、起重机构和控制系统等组成。

履带吊机能够在不平坦的地形上进行作业，适用于各种恶劣的工作环境。

二、履带吊机的规格参数1. 吊重履带吊机的吊重是指其最大起重能力，通常以吨为单位。

吊重是衡量履带吊机性能的重要指标之一，不同型号的履带吊机吊重不同，可以根据实际需求选择适合的型号。

2. 工作半径工作半径是指履带吊机起重臂的水平最大延伸距离，通常以米为单位。

工作半径决定了履带吊机能够覆盖的工作范围，较大的工作半径意味着更广阔的作业范围。

3. 起重高度起重高度是指履带吊机起重臂的垂直最大延伸高度，通常以米为单位。

起重高度决定了履带吊机能够达到的高处作业范围，较大的起重高度意味着更强大的作业能力。

4. 动力系统履带吊机的动力系统通常由发动机、液压系统和电气系统组成。

发动机提供动力源，液压系统用于控制吊臂的伸缩和旋转，电气系统用于控制整个履带吊机的运行。

不同型号的履带吊机动力系统的性能也有所不同。

5. 控制系统履带吊机的控制系统是指用于对吊臂、履带和其他工作部件进行控制的系统。

控制系统通常由操纵杆、液压阀组、传感器和电气控制装置等组成。

高性能的控制系统可以提高履带吊机的操作精度和安全性。

三、履带吊机的常见型号1. XXX型履带吊机•吊重：100吨•工作半径：30米•起重高度：40米•动力系统：XXX品牌发动机，XXX品牌液压系统，XXX品牌电气系统•控制系统：XXX品牌控制系统2. YYY型履带吊机•吊重：150吨•工作半径：35米•起重高度：45米•动力系统：YYY品牌发动机，YYY品牌液压系统，YYY品牌电气系统•控制系统：YYY品牌控制系统3. ZZZ型履带吊机•吊重：200吨•工作半径：40米•起重高度：50米•动力系统：ZZZ品牌发动机，ZZZ品牌液压系统，ZZZ品牌电气系统•控制系统：ZZZ品牌控制系统四、履带吊机的应用领域履带吊机广泛应用于建筑工地、港口、矿山等各种工程项目中。

起重机编号法
附件1：
建筑起重机械备案编号规则
1、产权备案编号
XXX—X —XXXX—XXXXX
其中：
（1）产权属地代号——共三位。

第⼀位“X”表⽰省的简称；第⼆位“X”表⽰市的代号；第三位“X”为区、县（市）代号。

（2）起重机械规格型号——“X”表⽰起重机械机种代号（见表A）。

（3）产权备案时间——共四位。

前两位表⽰年份的数字；后两位表⽰⽉份。

（4）产权备案序号——“XXXXX”表⽰五位数字，从00001开始编号。

2、使⽤登记编号
XXX—XX —XXXX—XXXXX
（1）⼯程所在地代号——共三位。

第⼀位“X”表⽰省的简称；第⼆位“X”表⽰市的代号；第三位“X”为区、县（市）的代号。

（2）起重机械累计使⽤次数——“XX”表⽰两位数，从01开始编号。

（3）使⽤登记时间——共四位，前两位表⽰年份的数字；
后两位表⽰⽉份。

（4）使⽤登记序号——“XXXXX”表⽰五位数字，从00001开始编号。

3、⽰例：
例1：川FF—T—0712—00001
表⽰：2007年12⽉在四川德阳绵⽵进⾏产权备案的⼀台塔式起重机，产权备案序号为00001号。

例2：川FF—01—0801—00001
表⽰：2008年1⽉在四川德阳市绵⽵进⾏01次使⽤登记的起重机械，使⽤登记号为00001号。

表A。

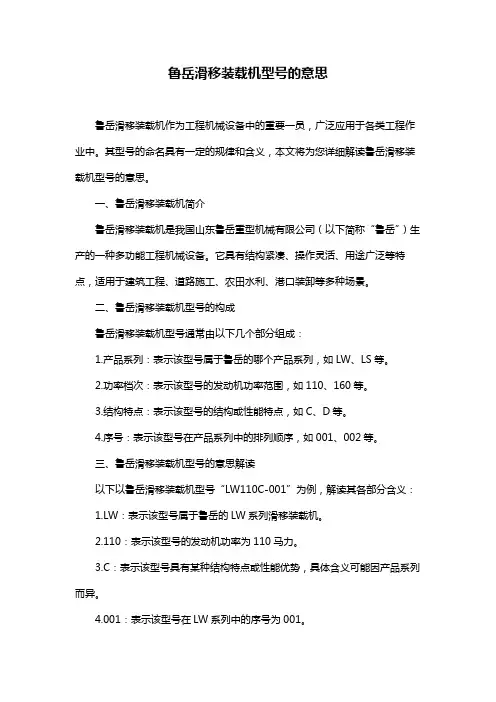

鲁岳滑移装载机型号的意思
鲁岳滑移装载机作为工程机械设备中的重要一员，广泛应用于各类工程作业中。

其型号的命名具有一定的规律和含义，本文将为您详细解读鲁岳滑移装载机型号的意思。

一、鲁岳滑移装载机简介
鲁岳滑移装载机是我国山东鲁岳重型机械有限公司（以下简称“鲁岳”）生产的一种多功能工程机械设备。

它具有结构紧凑、操作灵活、用途广泛等特点，适用于建筑工程、道路施工、农田水利、港口装卸等多种场景。

二、鲁岳滑移装载机型号的构成
鲁岳滑移装载机型号通常由以下几个部分组成：
1.产品系列：表示该型号属于鲁岳的哪个产品系列，如LW、LS等。

2.功率档次：表示该型号的发动机功率范围，如110、160等。

3.结构特点：表示该型号的结构或性能特点，如C、D等。

4.序号：表示该型号在产品系列中的排列顺序，如001、002等。

三、鲁岳滑移装载机型号的意思解读
以下以鲁岳滑移装载机型号“LW110C-001”为例，解读其各部分含义：
1.LW：表示该型号属于鲁岳的LW系列滑移装载机。

2.110：表示该型号的发动机功率为110马力。

3.C：表示该型号具有某种结构特点或性能优势，具体含义可能因产品系列而异。

4.001：表示该型号在LW系列中的序号为001。

四、总结
鲁岳滑移装载机型号的命名规则具有一定的规律性，通过型号可以了解产品的系列、功率、结构特点等信息。

在选购鲁岳滑移装载机时，了解型号的含义有助于消费者更好地选择适合自己需求的产品。

需要注意的是，不同产品系列的型号命名规则可能有所不同，具体型号含义还需参考鲁岳官方资料或咨询销售人员。

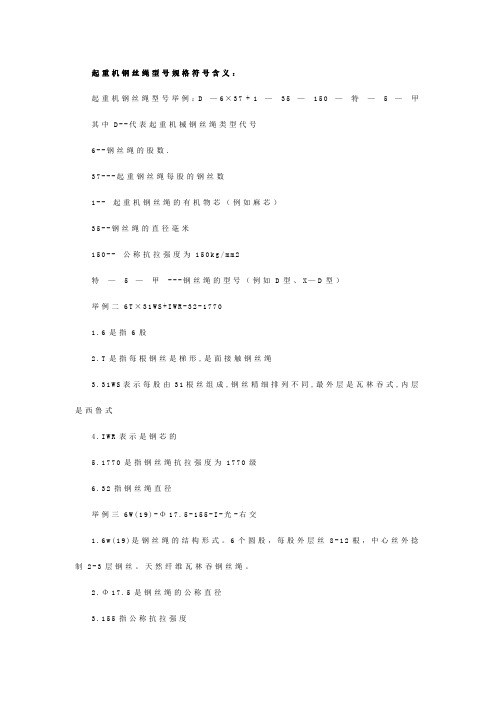

起重机钢丝绳型号规格符号含义：
起重机钢丝绳型号举例：D—6×37+1—35—150—特—5—甲其中D--代表起重机械钢丝绳类型代号
6--钢丝绳的股数.
37---起重钢丝绳每股的钢丝数
1--起重机钢丝绳的有机物芯（例如麻芯）
35--钢丝绳的直径毫米
150--公称抗拉强度为150k g/m m2
特—5—甲---钢丝绳的型号（例如D型、X—D型）
举例二6T×31W S+I W R-32-1770
1.6是指6股
2.T是指每根钢丝是梯形,是面接触钢丝绳
3.31W S表示每股由31根丝组成,钢丝精细排列不同,最外层是瓦林吞式,内层是西鲁式
4.I W R表示是钢芯的
5.1770是指钢丝绳抗拉强度为1770级
6.32指钢丝绳直径
举例三6W(19)-Φ17.5-155-I-光-右交
1.6w(19)是钢丝绳的结构形式。

6个圆股，每股外层丝8-12根，中心丝外捻制2-3层钢丝。

天然纤维瓦林吞钢丝绳。

2.Φ17.5是钢丝绳的公称直径
3.155指公称抗拉强度
4.指钢丝绳中钢丝的机械性能级别为I级
5.光，指钢丝绳的表面状态是光面钢丝（应该是镀锌钢丝）
6.右交，指的是捻法是右交互捻。

比较常用的捻法。

附件5
建筑起重机械备案编号规则
1、产权备案编号：
XXX —X XXXXX
（1）（2）（3）
2、使用登记编号（产权登记编号+相关编号）：
XXX —X XXXXX －XX □
（1）（2）（3）（4）（5）
其中：
（1）起重机械备案属地代号——第一位“X”表示省（区）的简称；第二位“X”为设区市的英文字母代号（见表1）；第三位“X”为县（市、区）的英文字母代号（由设区的市自行确定，报省局安监站备案）。

（见表2）
表1 地区代码标
表2
（2）起重机械规格型号——“X”表示起重机械类别英文字母代号（代号对照表见表3）。

表3 设备代号对照表
（3）起重机械备案序号——“XXXXX”表示五位阿拉伯数字备案序号，由县（市、区）从00001开始编号。

（4）累计安装次数——“XX”表示两位阿拉伯数字，从01开始编号。

（5）产权属性代号——自有代号Z，租赁代号L。

3、示例
鲁AA－T00001－06Z
表示：在山东省济南市某区进行起重机械注册登记的一台塔式起重机，序号为00001号。

该塔机属使用单位自有，第6次安装使用。

通用桥式起重机标准号：GB/T14405-1993 替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。

本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。

专用桥式起重机中相同或类似的部分亦可参照使用。

2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类3.1.1起重机的型式种类按其取物装置划分，见图1和表1。

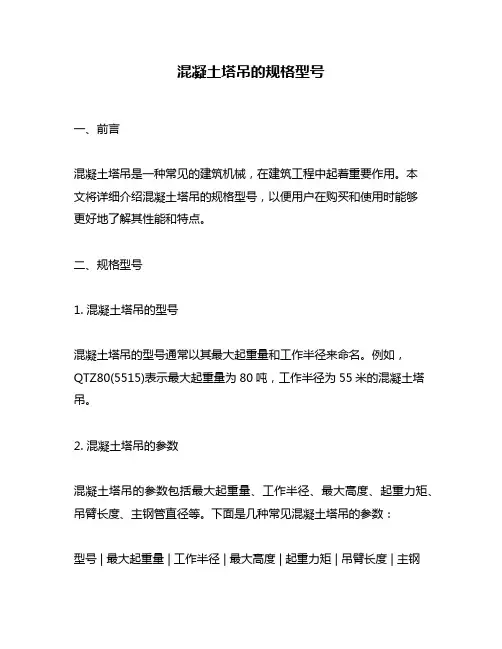

混凝土塔吊的规格型号一、前言混凝土塔吊是一种常见的建筑机械，在建筑工程中起着重要作用。

本文将详细介绍混凝土塔吊的规格型号，以便用户在购买和使用时能够更好地了解其性能和特点。

二、规格型号1. 混凝土塔吊的型号混凝土塔吊的型号通常以其最大起重量和工作半径来命名。

例如，QTZ80(5515)表示最大起重量为80吨，工作半径为55米的混凝土塔吊。

2. 混凝土塔吊的参数混凝土塔吊的参数包括最大起重量、工作半径、最大高度、起重力矩、吊臂长度、主钢管直径等。

下面是几种常见混凝土塔吊的参数：型号 | 最大起重量 | 工作半径 | 最大高度 | 起重力矩 | 吊臂长度 | 主钢管直径---|---|---|---|---|---|---QTZ63(5010) | 6吨 | 50米 | 35米 | 630KN.m | 50米| Φ1.6米QTZ80(5515) | 8吨 | 55米 | 40米 | 800KN.m | 55米| Φ1.8米QTZ125(6015) | 10吨 | 60米 | 50米 | 1250KN.m | 60米| Φ2.0米QTZ160(6516) | 12吨 | 65米 | 60米 | 1600KN.m | 65米| Φ2.2米3. 混凝土塔吊的工作原理混凝土塔吊主要由塔身、变幅机构、起重机构、回转机构、电气控制系统等组成。

其工作原理为：电机通过减速机带动回转机构旋转，变幅机构用于控制吊臂的变幅，起重机构通过电机带动钢丝绳升降物体。

4. 混凝土塔吊的安装要求混凝土塔吊的安装要求包括塔吊的基础、支撑体系、起重机构等方面。

其中，基础是塔吊安装的关键，应严格按照设计图纸要求进行施工。

支撑体系应稳固可靠，以确保塔吊的安全运行。

起重机构应符合国家安全标准。

5. 混凝土塔吊的维护保养混凝土塔吊的维护保养包括定期检查、润滑、紧固等方面。

定期检查应包括塔吊的各个部位，发现问题及时处理。

润滑应按照规定周期进行，以保证塔吊的正常运行。

通用桥式起重机General purpose overhead cranesGB/T 14405—931 主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、试验方法及检验规则等内容。

本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装臵为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。

专用桥式起重机中相同或类似的部分亦可参照使用。

2 引用标准GB 191 包装储运图示标志GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 783 起重机械最大起重量系列GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB 986 埋弧焊焊缝坡口的基本形式和尺寸GB 1102 圆股钢丝绳GB 1348 球墨铸铁件GB 1591 低合金结构钢GB 3323 钢熔化焊对接接头射线照相和质量分级GB 3811 起重机设计规范GB 4628 桥式起重机圆柱车轮GB 4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB 5972 起重机械用钢丝绳检验和报废实用规范GB 6164 起重机缓冲器GB 6333 电力液压块式制动器GB 6334 直流电磁铁块式制动器GB 6417 金属熔化焊焊缝缺陷分类及说明GB 6974 起重机械名词术语GB 7592 通用桥式起重机限界尺寸GB 8918 优质钢丝绳GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9286 色漆和清漆漆膜的划格试验GB 10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB 10183 桥式和门式起重机制造及轨道安装公差GB 11352 一般工程用铸造碳钢件GB/T 14407 通用桥式和门式起重机司机室技术条件ZBJ 19010 起重机减速器ZBJ 19011 起重机底座式减速器ZBJ80006 起重机用铸造滑轮ZBJ80007 起重机用铸造卷筒ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3 分类3.1 型式种类3.1.1 起重机的型式种类按其取物装臵划分，见图1和表1。
