《光纤通信》第3章作业答案

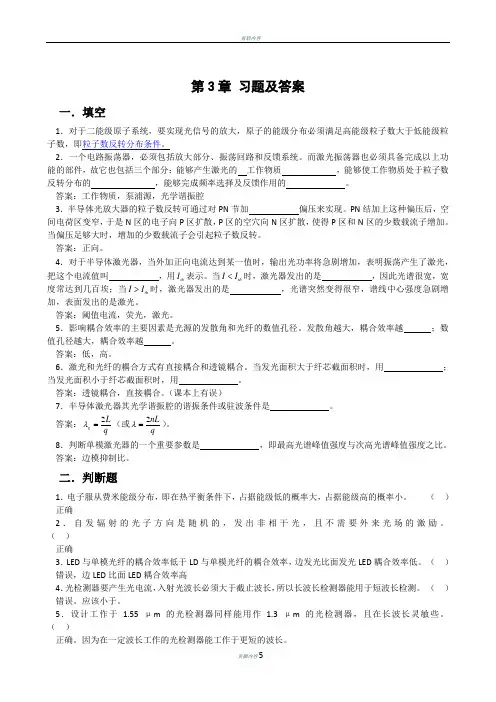

第3章 习题及答案一．填空1．对于二能级原子系统，要实现光信号的放大，原子的能级分布必须满足高能级粒子数大于低能级粒子数，即粒子数反转分布条件。
2．一个电路振荡器，必须包括放大部分、振荡回路和反馈系统。
而激光振荡器也必须具备完成以上功能的部件，故它也包括三个部分：能够产生激光的 工作物质 ，能够使工作物质处于粒子数反转分布的 ，能够完成频率选择及反馈作用的 。
答案：工作物质，泵浦源，光学谐振腔3．半导体光放大器的粒子数反转可通过对PN 节加 偏压来实现。
PN 结加上这种偏压后，空间电荷区变窄，于是N 区的电子向P 区扩散，P 区的空穴向N 区扩散，使得P 区和N 区的少数载流子增加。
当偏压足够大时，增加的少数载流子会引起粒子数反转。
答案：正向。
4．对于半导体激光器，当外加正向电流达到某一值时，输出光功率将急剧增加，表明振荡产生了激光，把这个电流值叫 ，用th I 表示。
当th I I <时，激光器发出的是 ，因此光谱很宽，宽度常达到几百埃；当th I I >时，激光器发出的是 ，光谱突然变得很窄，谱线中心强度急剧增加，表面发出的是激光。
答案：阈值电流，荧光，激光。
5．影响耦合效率的主要因素是光源的发散角和光纤的数值孔径。
发散角越大，耦合效率越 ；数值孔径越大，耦合效率越 。
答案：低，高。
6．激光和光纤的耦合方式有直接耦合和透镜耦合。
当发光面积大于纤芯截面积时，用 ；当发光面积小于纤芯截面积时，用 。
答案：透镜耦合，直接耦合。
（课本上有误）7．半导体激光器其光学谐振腔的谐振条件或驻波条件是 。
答案：2g L q λ=（或2nL qλ=）。
8．判断单模激光器的一个重要参数是 ，即最高光谱峰值强度与次高光谱峰值强度之比。
答案：边模抑制比。
二．判断题1．电子服从费米能级分布，即在热平衡条件下，占据能级低的概率大，占据能级高的概率小。
（ ）正确2．自发辐射的光子方向是随机的，发出非相干光，且不需要外来光场的激励。
《光纤通信》课后习题及答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
《光纤通信》课后习题答案
第一章1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
《光纤通信》课后习题答案
《光纤通信》课后习题答案第一章1.光纤通信的优点和缺点是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点包括：接口昂贵、强度差、无法传输电源、需要专用工具、设备和培训、无法经受长期检查等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电气接口、电压电流驱动电路和光源组件组成。
光源组件由光源、光源光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是led或ld，这两种二极管的光功率与驱动电流成正比。
电压―电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源―光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光探测器组件、放大电路和模拟或数字电气接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤检测器耦合器、光检测器和电流电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有pin和apd。
然后再通过电流―电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
一光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光缆由石英或塑料光纤、金属包层和外套组成。
光缆线路箱：光缆厂家生产的光缆一般为2km。
因此，如果光传输和光接收之间的距离超过2km，则需要每隔2km将光缆与光缆线路盒连接。
光缆接线盒：主要用于将光缆从室外（或室内）引入室内（或室外），将光缆中的光纤与光缆分开，一般放置在光设备室内。
光纤连接器：主要用于将光发射机（或光接收机）与从光缆接线盒中分离出来的光纤连接，即光纤跳线与光缆中的光纤连接。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5ghz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解决方案：根据问题的含义，得出在5GHz微波载波下，数字通信系统的比特率为50MB/s，可传输781路64KB/s音频信道。
第3章练习题(答案)
第三章练习题（答案）一、填空题常用光源LD是以受激辐射为基础发相干（激）光，LED以自发辐射为基础发非相干（荧）光。
光与物质的粒子体系的相互作用主要有三个过程是：受激吸收，自发辐射，受激辐射；产生激光的最主要过程是：受激辐射。
激光器由工作物质、激励源（泵浦源）和光学谐振腔三部分组成。
激光振荡器必须包括增益介质、激励源和光学谐振腔。
LD的P-I特性具有阈值特性，其阈值电流随温度升高而升高，当其增大至原来的 1.5 倍时，LD寿命告终。
在半导体激光器P－I曲线中，工作电流小于阈值电流的范围对应于荧光区，工作电流大于阈值电流的范围对应于激光。
光电检测器的作用是进行光/电转换，PIN管本质上是外加反向（或负）偏压的PN结。
常用的导体光电检测器主要有PIN光电二极管（PIN-PD）和雪崩光电二极管（APD）两种，基本原理是通过受激吸收（光电效应）过程实现光电转换。
无源器件主要有光纤连接器、光耦合器、光隔离器、光波分复用器、和光波长转换器、光开关等。
光纤连接器的主要性能指标有插入损耗（介入损耗）、回波损耗、互换性、插拔寿命、重复性、稳定性等。
表示光纤耦合器性能指标的参数有隔离度、插入损耗和分光比等。
二、选择题光纤通信系统中使用的光器件主要有：( D )A 激光器、发光二极管；B 分布反馈激光器、PIN光电二极管；C 半导体激光器、光检测器、分布反馈激光器；D 光源、光检测器、光放大器。
光纤通信系统中常用的光检测器主要有：( B )A. 激光器、发光二极管B. PIN光电二极管、APD雪崩光电二极管C.分布反馈激光器、PIN光电二极管D. PIN光电二极管、半导体激光器LD光源的作用是：( B )A 产生输入光波信号；B 将电信号电流变换为光信号功率，即实现电-光转换；C 产生输入光功率；D 光波对电信号进行调制，使其载荷信息在光纤中传输。
发光二极管LED产生的光：( A )A 是荧光而不是激光；B 是激光而不是荧光；C 是自然光而不是激光；D 是相干光而不是荧光。
光纤通信课后习题答案
习题二1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。
根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，得到sin /sin sin67/sin33y i y n θθ==（自己用matlab 算出来）其中利用了空气折射率1i n =。
这种玻璃的临界角为1arcsinc yn θ=（自己用matlab 算出来） 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率 1.00n =，则允许的最大入射角max θ为多少？解：阶跃光纤的数值孔径为max sin 0.24NA θ=允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算（1）纤芯和包层的相对折射率∆；（2）光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -∆=≈光纤的数值孔径为0.38NA =4．已知阶跃光纤纤芯的折射率为1 1.5n =，相对折射（指数）差0.01∆=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率002233.3V a n ππλλ==⋅=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
《光纤通信》课后习题答案
《光纤通信》课后习题答案习题一1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
《光纤通信》课后习题答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和A PD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
《光纤通信》课后习题答案
第一章1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户）引入到户（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

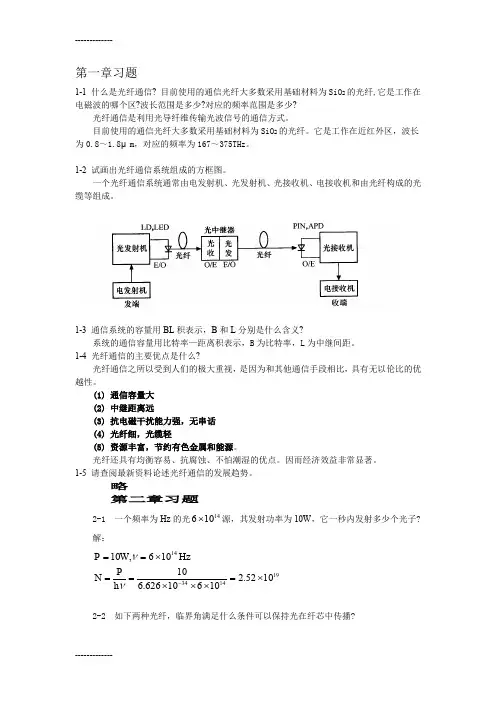

(整理)光纤通信简明教程部分参考答案
第一章习题1-1 什么是光纤通信? 目前使用的通信光纤大多数采用基础材料为SiO 2的光纤,它是工作在电磁波的哪个区?波长范围是多少?对应的频率范围是多少?光纤通信是利用光导纤维传输光波信号的通信方式。
目前使用的通信光纤大多数采用基础材料为SiO 2的光纤。
它是工作在近红外区，波长为0.8～1.8μm ，对应的频率为167～375THz 。
1-2 试画出光纤通信系统组成的方框图。
一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。
1-3 通信系统的容量用BL 积表示，B 和L 分别是什么含义?系统的通信容量用比特率—距离积表示，B 为比特率，L 为中继间距。
1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。
(1) 通信容量大 (2) 中继距离远(3) 抗电磁干扰能力强，无串话 (4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。
光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。
因而经济效益非常显著。
1-5 请查阅最新资料论述光纤通信的发展趋势。
略第二章习题2-1 一个频率为Hz 的光14106⨯源，其发射功率为10W ，它一秒内发射多少个光子? 解：191434141052.210610626.610106,10⨯=⨯⨯⨯==⨯==-ννh P N HzW P2-2 如下两种光纤，临界角满足什么条件可以保持光在纤芯中传播?（1） 对于石英光纤，纤芯的折射率48.11=n ，包层的折射率46.12=n 。
（2） 对于塑料光纤，纤芯的折射率495.11=n ，包层的折射率402.12=n 。
解：由 12sin n n c =ϑ 得 121sin n n c -=ϑ （1）︒==-57.8048.146.1sin1c ϑ （2）︒==-94.73495.1402.1sin 1c ϑ2-3 一单色光垂直照在厚度均匀的薄油膜上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题三
1．计算一个波长为1m λμ=的光子能量，分别对1MHz 和100MHz 的无线电做同样的计算。
解：波长为1m λμ=的光子能量为
834
206310// 6.6310 1.991010c m s E hf hc J s J m
λ---⨯===⨯⋅⨯=⨯ 对1MHz 和100MHz 的无线电的光子能量分别为 346286.6310110 6.6310c E hf J s Hz J --==⨯⋅⨯⨯=⨯
346266.631010010 6.6310c E hf J s Hz J --==⨯⋅⨯⨯=⨯
2．太阳向地球辐射光波，设其平均波长0.7m λμ=，射到地球外面大气层的光强大约为2
0.14/I W cm =。
如果恰好在大气层外放一个太阳能电池，试计算每秒钟到达太阳能电池上每平方米板上的光子数。
解：光子数为
348
4441660.14 6.6310310101010 3.98100.710c I Ihc n hf λ---⨯⨯⨯⨯=⨯=⨯=⨯=⨯⨯ 3．如果激光器在0.5m λμ=上工作，输出1W 的连续功率，试计算每秒从激活物质的高能级跃迁到低能级的粒子数。
解：粒子数为
348
2161 6.6310310 3.98100.510
c I Ihc n hf λ---⨯⨯⨯⨯====⨯⨯ 4．光与物质间的相互作用过程有哪些？
答：受激吸收，受激辐射和自发辐射。
5．什么是粒子数反转？什么情况下能实现光放大？
答：粒子数反转分布是指高能级粒子布居数大于低能级的粒子布居数。
处于粒子数反转分布的介质（叫激活介质）可实现光放大。
6．什么是激光器的阈值条件？
答：阈值增益为
12
11ln 2th G L r r α=+ 其中α是介质的损耗系数，12,r r 分别是谐振腔反射镜的反射系数。
当激光器的增益th G G ≥时，才能有激光放出。
（详细推导请看补充题1、2）
7．由表达式/E hc λ=说明为什么LED 的FWHM 功率谱宽度在长波长中会变得更宽些？
证明：由/E hc λ=得到2hc
E λλ∆=-∆，于是得到2
E hc λλ∆=-∆，可见当E ∆一定时，λ∆与2λ成
正比。
8．试画出APD 雪崩二极管结构示意图，并指出高场区及耗尽层的范围。
解：先把一种高阻的P 型材料作为外延层，沉积在P +材料上（P +是P 型重掺杂），然后在高阻区进行P 型扩散或电离掺杂（叫π层），最后一层是一个N +（N +是N 型重掺杂）层。
高场区是P 区，耗尽区是P π区。
9．一个GaAsPIN 光电二极管平均每三个入射光子产生一个电子空穴对。
假设所以的电
子都被收集，那么
（1）计算该器件的量子效率；
（2）在0.8m μ波段接收功率是7
10W -，计算平均是输出光电流；
（3）计算波长，当这个光电二极管超过此波长时将停止工作，即长波长截止点c λ。
解：（1）量子效率为1/30.33η== （2）由量子效率//p p in in I e
I hv P hv P e
η==⋅得到 8/ 2.21022/p p in in I e
e
I P A nA P hv hc ηλ-===⨯=
（3）GaAsPIN 的禁带宽度为 1.424g E eV =，则截止波长为
1.24 1.24()0.871.424
g m m E λμμ=== 10．什么是雪崩增益效应？
答：一次光生载流子穿过一个具有非常高的电场高场区。
在这个高场区，光生电子－空穴可以获得很高的能量。
他们高速碰撞在价带上的电子，使之电离，从而激发出新的电子－空穴对。
新产生的的载流子同样由电场加速，并获得足够的能量，从而导致更多的碰撞电离产生，这种现象叫雪崩效应。
11．设PIN 光电二极管的量子效率为80%，计算在1.3m μ和1.55m μ波长时的响应度，说明为什么在1.55m μ处光电二极管比较灵敏。
解：1.3m μ时的响应度为()
0.8 1.30.84/1.24 1.24
m R A W ηλμ⨯===； 1.55m μ时的响应度为()0.8 1.551/1.24 1.24m R A W ηλμ⨯===。
因为响应度正比于波长，故在1.55m μ处光电二极管比1.3m μ处灵敏。
12．光检测过程中都有哪些噪声？
答：量子噪声，暗电流噪声，漏电流噪声和热噪声。
补充题1．一束光在介质中传播时，其光强I 随传播距离z 的变化通常表示为()0G z I I e α-=，其中0I 为初始光强，G 为光强增益系数，α为光强损耗系数。
试推到这个式子，并说明此式成立条件。
解：设光束通过厚度为dz 的一层介质时，其光强由I 变为I dI +，在光放大时0dI >，可写成dI GIdz =，即/dI I Gdz =，若G 为常数，则积分得到0Gz I I e =；
在衰减时，0dI <，可写成dI Idz α=-，即/dI I dz α=-，若α为常数，则积分得到0z I I e α-=； 所以，当光放大和光衰减同时存在时，便有()0G z I I e α-=。
显然，此式成立的条件是：,G α都与,I z 无关。
补充题2．设LD 的光学谐振腔长为L ，谐振腔前、后镜片的光强反射系数分别为12,r r ，谐振腔介质的光强损耗系数为α，谐振腔的光强增益系数为G ，试证明：激光所要求的谐振条件（阈值增益条件）为
12
11ln 2G L r r α≥+ 解：在谐振腔内任取一点z ，此点光强()I z ，该光强向右传播到前镜片，经反射后向左传播到后镜片，再经过反射向右传播回到z 点，则光强变为
()212
(2)()G L I z L I z rr e α-+= 显然，产生激光的条件为返回z 点的光强要大于z 点发出的光强
(2)()I z L I z +≥
即()212()()G L I z rr e I z α-≥，得到()2121G L rr e
α-≥，因而 12
11ln 2G L r r α≥+ 记12
11ln 2th G L r r α≡+
，是谐振腔的总损耗，只有增益th G G ≥时，才能产生激光，故把th G 叫激光器的阈值条件。
