基坑支护质量控制要点在建筑工程中,基坑支护是一项至关重要的工作。
它不仅关系到工程施工的安全,还对周边环境和建筑物的稳定产生重要影响。
为了确保基坑支护工程的质量,我们需要关注以下几个关键要点。
一、工程勘察与设计1、详细的工程勘察在进行基坑支护设计之前,必须进行全面、细致的工程勘察。
勘察内容应包括地质条件、地下水文情况、周边建筑物和地下管线的分布等。
准确了解地质土层的性质、厚度和承载力,以及地下水的水位、水质和流量等信息,对于选择合适的支护形式和设计参数至关重要。
2、合理的设计方案基于勘察结果,设计单位应制定合理的基坑支护方案。
方案应综合考虑基坑的深度、形状、周边环境、施工条件和工程造价等因素。
常见的支护形式有土钉墙、灌注桩、地下连续墙、钢板桩等,每种形式都有其适用范围和优缺点,设计时应根据具体情况进行选择和优化。
3、设计计算的准确性设计计算应严格按照相关规范和标准进行,确保支护结构的强度、稳定性和变形满足要求。
对于重要的支护结构,应进行多种工况的分析和验算,包括正常使用工况、施工工况和地震工况等。
二、施工准备1、施工方案的编制施工单位应根据设计文件和现场实际情况,编制详细的施工方案。
施工方案应包括施工工艺、施工流程、质量控制措施、安全保障措施和应急预案等内容。
施工方案应经过专家论证和审批,确保其可行性和安全性。
2、材料和设备的准备施工前应准备好所需的材料和设备,并对其进行检验和验收。
支护结构所使用的钢材、水泥、砂石等原材料应符合设计要求和相关标准,设备应性能良好、运转正常。
3、现场准备清理施工现场,平整场地,修筑临时道路和排水设施。
设置测量控制点,对基坑周边的建筑物和地下管线进行监测点的布设,并进行初始值的测量。
三、施工过程质量控制1、土钉墙支护(1)土钉的制作和安装土钉应按照设计要求制作,其长度、直径和间距应符合设计规定。
土钉安装时应保证其角度和深度准确,注浆应饱满。
(2)钢筋网的铺设钢筋网应与土钉连接牢固,网格间距应均匀,喷射混凝土时应保证钢筋网不晃动。

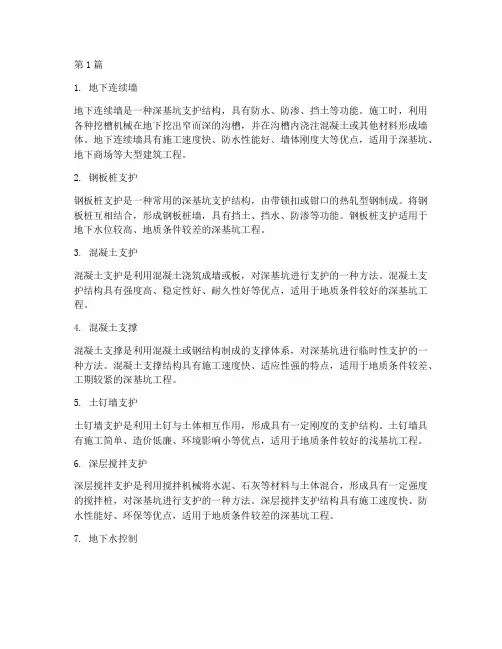

第1篇1. 地下连续墙地下连续墙是一种深基坑支护结构,具有防水、防渗、挡土等功能。
施工时,利用各种挖槽机械在地下挖出窄而深的沟槽,并在沟槽内浇注混凝土或其他材料形成墙体。
地下连续墙具有施工速度快、防水性能好、墙体刚度大等优点,适用于深基坑、地下商场等大型建筑工程。
2. 钢板桩支护钢板桩支护是一种常用的深基坑支护结构,由带锁扣或钳口的热轧型钢制成。
将钢板桩互相结合,形成钢板桩墙,具有挡土、挡水、防渗等功能。
钢板桩支护适用于地下水位较高、地质条件较差的深基坑工程。
3. 混凝土支护混凝土支护是利用混凝土浇筑成墙或板,对深基坑进行支护的一种方法。
混凝土支护结构具有强度高、稳定性好、耐久性好等优点,适用于地质条件较好的深基坑工程。
4. 混凝土支撑混凝土支撑是利用混凝土或钢结构制成的支撑体系,对深基坑进行临时性支护的一种方法。
混凝土支撑结构具有施工速度快、适应性强的特点,适用于地质条件较差、工期较紧的深基坑工程。
5. 土钉墙支护土钉墙支护是利用土钉与土体相互作用,形成具有一定刚度的支护结构。
土钉墙具有施工简单、造价低廉、环境影响小等优点,适用于地质条件较好的浅基坑工程。
6. 深层搅拌支护深层搅拌支护是利用搅拌机械将水泥、石灰等材料与土体混合,形成具有一定强度的搅拌桩,对深基坑进行支护的一种方法。
深层搅拌支护结构具有施工速度快、防水性能好、环保等优点,适用于地质条件较差的深基坑工程。
7. 地下水控制地下水控制是保证深基坑施工安全的重要环节。
常用的地下水控制方法包括截水、降水、集水明排等。
根据工程地质水文条件、基坑周边环境要求及基坑支护结构型式,选择合适的地下水控制方法,确保基坑施工安全。
总之,工程施工支护方法的选择应根据工程特点、地质条件、施工环境等因素综合考虑。
在实际施工过程中,应根据现场情况不断调整支护方案,确保建筑质量和施工安全。
第2篇1. 钢板桩支护钢板桩支护是一种常用的支护形式,主要由带锁扣或钳口的热轧型钢制成。
基坑支护工程质量控制措施一)深基坑支护工程质量控制工作方式1、基坑控制要则在基坑工程中,监理工作要严格按有关法规及制度:(1)协调建设单位和总承包单位对基坑附近的楼房、建(构)筑物、道路及地下管线等现状进行调查,并将调查的资料提供给设计、施工检测单位。
(2)组织各参建单位及市政、公用管线、检测等有关单位,介绍设计施工方案,施工可能产生的影响,征询相关单位意见,对可能受影响建筑物、道路及管线等作进一步检查,对可能发生争议的部位并作好记号与记录,收集相关资料。
(3)检查并掌握建设各方提供的,尤其是勘察设计及施工、监测等单位提供的建设资料。
(4)检查和督促设计、施工、监测方案的实施;(5)检查和督促现场质量保证体系和经过批准的施工组织及各项建设措施的落实情况。
对于超过5m的深基坑,监理坚持提请专题审查及围护方案。
(6)检查和督促各项观察监测记录。
2、具体预控要求及措施在具体监理工作中,还应深入关注并预控如下方面内容:(1)基坑施工应关注的监测工作监测工作是获取施工异常资料的重要手段,监理要主动介入。
1)监测准备阶段方面:①分析基坑围护方案及施工方案,并提出针对性措施,了解勘察报告中的土层分布情况和地下管线及地下水位情况,关注承压水对透水层的影响及基坑突涌的可能性,建议施工方采取相应措施防范;②基坑工程施工前,监理重点关注有资质的监测专业单位制定监测方案,并随时参与对监测资料的分析。
监测方案应包括:监测项目、监测方法与精度要求、测点布置、监测仪器、报警指标、观测频率等;③施工前监理应参与对周围建筑物和有关设施的现状、裂缝开展情况进行调查,埋设基准点在确定其已稳定时可投入使用,施工中应有保护基准点措施;④主要的监测仪器除精度满足设计要求外,应经国家法定计量单位检验、校正合格。
并配备专业测量监理师和监测单位配合,互通信息并注意反馈。
2)要关注对监测的重要指标的关注方面:①围护结构施工和基坑开挖期间,监测单位观测频率一般应每天进行,当达到报警指标或观测值变化速率加快或出现危险征兆时,应特别关注观测值。
基坑支护设计方案1. 背景本项目为某个基坑的支护设计方案,需要综合考虑地质条件、工程要求和资源可行性等因素,确保基坑的稳定和施工的顺利进行。
2. 设计目标该方案的设计目标主要包括以下几个方面:- 确保基坑的稳定性,防止地质灾害和坍塌风险;- 提供安全的施工环境,确保工人和设备的安全;- 尽量减少土方开挖量,节约资源并减少对周围环境的影响;- 考虑施工进度和成本的要求,并合理安排施工工序。
3. 方案设计根据现场勘察和地质调查,结合设计目标,本方案提出以下支护设计措施:- 土方开挖:根据地质条件和基坑的尺寸,采用适当的开挖方式,如挖土台阶或垂直挖掘坑道,以减少土方的开挖量和施工难度。
- 地下水控制:根据地下水位和水文地质特征,采取合适的排水措施,如设置排水井和排水管道,确保基坑内的地下水位控制在安全范围内。
- 基坑支护:选择合适的支护结构,如钢支撑、混凝土墙或土工布等,根据基坑的深度和土质条件进行设计,保证基坑的稳定。
- 施工安全:设置适当的安全防护设施,如安全网、警示标志等,确保工人和设备的安全。
- 施工工序:根据施工进度和成本要求,合理安排施工工序,确保施工的顺利进行。
4. 工程实施在方案设计确定后,需进行工程实施过程,包括以下步骤:1. 地质勘察:进行详细的地质勘察和调查,以获取准确的地质资料。
2. 设计优化:根据勘察结果,对支护设计方案进行优化和调整,确保设计的科学性和可行性。
3. 材料采购:根据设计方案确定所需的材料种类和数量,并进行采购准备。
4. 施工组织:制定详细的施工组织方案,包括人员安排、设备调配和施工进度等。
5. 施工实施:按照施工组织方案进行施工,确保施工质量和安全。
6. 监理验收:进行监理和验收工作,对施工质量进行监督和评估。
5. 安全评估针对该支护设计方案,应进行安全评估工作,确保施工过程的安全性。
评估内容主要包括基坑稳定性、支护结构的可靠性、施工安全措施的有效性等方面。
6. 结论本文档提出了一个基坑支护设计方案,目标是确保基坑的稳定和施工的顺利进行。
基坑支护的八种方法基坑支护是指为了保证基坑的稳定和安全,采取的一系列措施和方法。
下面将介绍八种常见的基坑支护方法。
一、钢支撑法钢支撑法是最常见的基坑支护方法之一。
它通过设置钢支撑来支撑周围土壤,防止土体失稳和坍塌。
钢支撑通常由钢板桩、钢梁和钢管等组成,具有强度高、刚度大的特点,能够有效地抵抗土压力。
二、混凝土墙支护法混凝土墙支护法是利用混凝土墙来支撑土体,防止其坍塌。
混凝土墙具有强度高、刚度大的特点,能够有效地抵抗土压力和地下水压力。
在施工中,可以采用预制混凝土板块或现浇混凝土墙板进行支护。
三、板桩支护法板桩支护法是通过设置板桩来支撑土体,防止其坍塌。
板桩通常由木材、钢板或混凝土等材料制成,具有较大的刚度和承载力。
板桩支护法适用于基坑较浅的情况,能够有效地控制土体的变形和沉降。
四、悬臂墙支护法悬臂墙支护法是利用悬臂墙来支撑土体,防止其坍塌。
悬臂墙通常由混凝土或钢筋混凝土构成,具有较大的刚度和抗弯承载力。
悬臂墙支护法适用于基坑较深、土质较松散的情况,能够有效地控制土体的变形和滑移。
五、挡土墙支护法挡土墙支护法是利用挡土墙来支撑土体,防止其坍塌。
挡土墙通常由混凝土、钢筋混凝土或石材等构成,具有较大的刚度和抗弯承载力。
挡土墙支护法适用于基坑较深、土质较坚硬的情况,能够有效地控制土体的变形和滑移。
六、悬挂墙支护法悬挂墙支护法是利用悬挂墙来支撑土体,防止其坍塌。
悬挂墙通常由钢筋混凝土构成,通过设置悬挂杆和拉索来支撑土体。
悬挂墙支护法适用于基坑较深、土质较松散的情况,能够有效地控制土体的变形和滑移。
七、喷射桩支护法喷射桩支护法是通过喷射混凝土来形成桩体,利用桩体来支撑土体,防止其坍塌。
喷射桩具有较大的承载力和刚度,能够有效地抵抗土压力和地下水压力。
喷射桩支护法适用于基坑较深、土质较坚硬的情况,能够有效地控制土体的变形和滑移。
八、桩-板结合支护法桩-板结合支护法是将钢桩与混凝土板结合起来,形成一种综合支护体系。
地下水控制基坑开挖期间,地下水控制也属于基坑支护的一部分,地下水控制方法可分为集水明排、降水、截水和回灌等型式单独或组合使用。
施工方案1、基础施工前必须进行地质勘探和了解地下管线情况,根据土质情况和基础深度编制专项施工方案。
施工方案应与施工现场实际相符,能指导实际施工。
其内容包括:放坡要求或支护结构设计、机械类型选择、开挖顺序和分层开挖深度、坡道位置、坑边荷载、车辆进出道路、降水排水措施及监测要求等。
对重要的地下管线应采取相应措施。
2、基础施工应进行支护,基坑深度超过5M的对基坑支护结构必须按有关标准进行设计计算,有设计计算书和施工图纸。
3、施工方案必须经企业技术负责人审批,签字盖章后方可实施。
临边防护1、基坑施工必须进行临边防护。
深度不超过2M的临边可采用1.2M高栏杆式防护,深度超过2M的基坑施工还必须采用密目式安全网做封闭式防护。
2、临边防护栏杆离基坑边口的距离不得小于50cm。
坑壁支护1、坑槽开挖时设置的边坡符合安全要求。
坑壁支护的做法以及对重要地下管线的加固措施必须符合专项施工方案和基坑支护结构设计方案的要求。
2、支护设施产生局部变形,应会同设计人员提出方案并及时采取相应的措施进行调整加固。
排水措施1、基坑施工应根据施工方案设置有效的排水、降水措施。
2、深基坑施工采用坑外降水的,必须有防止临近建筑物危险沉降的措施。
坑边荷载1、基坑边堆土、料具堆放的数量和距基坑边距离等应符合有关规定和施工方案的要求。
2、机械设备施工与基坑(槽)边距离不符合有关要求时,应根据施工方案对机械施工作业范围内的基坑壁支护、地面等采取有效措施。
上下通道1、基坑施工必须有专用通道供作业人员上下。
2、设置的通道,在结构上必须牢固可靠,数量、位置满足施工要求并符合有关安全防护规定。
土方开挖1、施工机械应由企业安全管理部门检查验收后进场作业,并有验收记录。
2、施工机械操作人员应按规定进行培训考核,持证上岗,熟悉本工种安全技术操作规程。
基坑工程的地下水控制(基坑降水和基坑止水)介绍在地下水位非常高的地区,在基坑开挖过程中,必须防止管涌、流砂及与降水有关的坑外斜坡变形,必须对地下水通过有效的控制,以保证土方严怀军开挖的顺利实施。
基坑工程的地下水控制通常改用两种方法:在坑各处设置降水井,降低地下水位;或在基坑四周设置止水帷幕,隔离浅部地下水,在基坑内降水。
集水明排是在基坑内设置排水沟和集水井,用抽水设备将基坑中水从集水井排出,达到疏干基坑内积水的目的。
井点降水是对基坑内的地下水或基坑底板以下的承压水进行疏干或减压。
隔水是用地下连续墙、喷射注浆(旋喷)、深层搅拌或注浆形成具有一定或和抗渗性能的截水墙强度底板,阻止制止地下水流入基坑的方法,包括竖向隔水及水平封底隔水。
无论采用哪种技术手段,在基坑施工过程中,长时间大量持续降水,确实可能造成基坑周围的地面沉降,应注意其对环境带来的影响。
基坑降水降低地下水位方法有集水明排及降水井。
降水井包括电渗井点、轻型井点、喷射井点、-管井、渗井。
隔离地下水主要包括地下地底连续墙、隔水帷幕、坑底水平封底隔水等。
的各种井点降水方法的适用条件见表3-6o对于弱透水地层(渗透系数不大于10」m/s)中的浅基坑,当基坑环境简单、含水层较薄、降水深度较小时,可需要考虑采用集水明排;在其他情况下宜采用降水井降水、隔水措施或隔水、降水综合措施。
基坑止水设置竖向止水帷幕,防止地下水通过渗水层向坑内渗流。
当坑内积水时,由于止水帷幕的隔水作用,使坑外的地下水位在短时间内不致遇过大的影响,从而防止因降水而引起的基坑周围地面的沉降。
竖向止水帷幕的设置应穿过透水层进入不渗水层或弱透水层,真正起到隔水封闭作用。
当坑底下土体中沉降存在承压水之时,竖向止水帷幕应切断承压水层,也可在坑底设置水平向的止水帷幕,既可阻止地下水绕墙大牛市向坑内渗流,又防止承压水向上作用的水压力使基坑底面以下的土层发生突涌破坏。
但一般可在承压水层中减压井以降低承压水头。
附:建筑基坑支护技术规程(JCJ-99)8 地下水控制8.1 一般规定8.1.1 地下水控制的设计和施工应满足支护结构设计要求,应根据场地及周边工程地质条件、水文地质条件和环境条件并结合基坑支护和基础施工方案综合分析、确定。
8.1.2 地下水控制方法可分为集水明排、降水、截水和回灌等型式单独或组合使用,可按表8.1.2选用。
表8.1.2 地下水控制方法适用条件8.1.3 当因降水而危及基坑及周边环境安全时,宜采用截水或回灌方法。
截水后,基坑中的水量或水压较大时,宜采用基坑内降水。
8.1.4 当基坑底为隔水层且层底作用有承压水时,应进行坑底突涌验算,必要时可采取水平封底隔渗或钻孔减压措施保证坑底上层稳定。
8.2 集水明排8.2.1 排水沟和集水井可按下列规定布置:1.排水沟和集水井宜布置在拟建建筑基础边净距0.4m以外,排水沟边缘离开边坡坡脚不应小于0.3m;在基坑四角或每隔30~40m应设一个集水井;2.排水沟底面应比挖土面低0.3~0.4m,集水井底面应比沟底面低0.5m以上。
8.2.2 沟、井截面根据排水量确定,排水量V应满足下列要求:V≥1.5Q (8.2.2)式中Q——基坑总涌水量,可按附录F计算。
8.2.3 抽水设备可根据排水量大小及基坑深度确定。
8.2.4 当基坑侧壁出现分层渗水时,可按不同高程设置导水管、导水沟等构成明排系统;当基坑侧壁渗水量较大或不能分层明排时,宜采用导水降水方法。
基坑明排尚应重视环境排水,当地表水对基坑侧壁产生冲刷时,宜在基坑外采取截水、封堵、导流等措施。
8.3 降水8.3.1 降水井宜在基坑外缘采用封闭式布置,井间距应大于15倍井管直径,在地下水补给方向应适当加密;当基坑面积较大、开挖较深时,也可在基坑内设置降水井。
8.3.2 降水井的深度应根据设计降水深度、含水层的埋藏分布和降水井的出水能力确定。
设计降水深度在基坑范围内不宜小于基坑底面以下0.5m。
8.3.3 降水井的数量n可按下式计算:n=1.1Q/q (8.3.3)式中Q——基坑总涌水量,可按附录F计算;q——设计单井出水量,可按本规程第8.3.4条计算。
基坑支护质量控制要点在建筑工程中,基坑支护是一项至关重要的工作,它直接关系到施工的安全和建筑物的稳定性。
为了确保基坑支护的质量,需要严格控制各个环节。
以下将详细介绍基坑支护质量控制的要点。
一、设计方案的合理性基坑支护的设计方案是质量控制的基础。
在设计阶段,应充分考虑工程地质条件、周边环境、地下水位、基坑深度等因素。
设计方案应符合相关规范和标准,并且具有足够的安全性和经济性。
首先,地质勘察报告必须准确详细。
勘察单位应通过多种手段,如钻探、原位测试、室内试验等,获取地质参数,为设计提供可靠依据。
如果地质勘察不准确,可能导致设计方案与实际情况不符,从而影响支护效果。
其次,设计人员应具备丰富的经验和专业知识。
他们要根据地质条件和工程要求,选择合适的支护形式,如土钉墙、排桩、地下连续墙等。
同时,要对支护结构的受力进行准确分析,确定各项参数,如桩径、桩间距、土钉长度等。
此外,设计方案还应考虑周边环境的影响。
如果基坑周边有建筑物、道路、地下管线等,应采取相应的保护措施,避免施工对其造成损害。
例如,在靠近建筑物的一侧,可以增加支护桩的刚度或设置隔离桩。
二、施工材料的质量控制施工材料的质量直接影响基坑支护的强度和稳定性。
因此,必须严格控制材料的采购、检验和使用。
对于钢材,如钢筋、钢管等,要检查其出厂合格证和质量检验报告,确保其强度、韧性等指标符合要求。
在使用前,还要进行抽样复试,防止不合格材料进入施工现场。
水泥是常用的支护材料之一,要选择质量稳定的品牌和厂家。
水泥的品种、标号应符合设计要求,并且在保质期内。
进场的水泥要进行安定性、强度等试验。
砂石料的质量也不容忽视。
砂的细度模数、含泥量,石子的粒径、级配、含泥量等都要符合规范要求。
除了上述主要材料外,其他辅助材料如焊条、外加剂等也要进行质量检验,确保其符合相关标准。
三、施工过程的质量控制1、土方开挖土方开挖是基坑支护施工中的重要环节。
开挖顺序和方法应严格按照设计要求和施工方案进行。
宁建规字(2012)4号关于印发《南京市房屋建筑和市政基础设施深基坑工程质量监督管理细则》的通知各有关单位:为加强我市房屋建筑和市政基础设施深基坑工程质量的监督管理,确保深基坑工程及其相邻建(构)筑物和地下管线的安全,根据国家有关法律、法规和规范,结合近年来的工程实践,我委制定了《南京市房屋建筑和市政基础设施深基坑工程质量监督管理细则》,现印发给你们,请遵照执行。
附件:南京市房屋建筑和市政基础设施深基坑工程质量监督管理细则二〇一二年六月六日南京市房屋建筑和市政基础设施深基坑工程质量监督管理细则第一章总则第一条为加强本市房屋建筑和市政基础设施深基坑工程质量管理,规范建设各方责任主体和相关单位的质量行为,保证深基坑工程及其相邻建(构)筑物和地下管线、人员的安全,根据《建设工程质量管理条例》、《建设工程安全生产管理条例》、《房屋建筑和市政基础设施工程质量监督管理规定》和《南京市建设工程深基坑工程管理办法》等法规、规章和规定,结合本市实际,制订本细则。
第二条本市行政区域内房屋建筑和市政基础设施深基坑工程(以下简称深基坑工程)的施工及验收活动,应遵守本细则。
第三条本细则所称深基坑,是指开挖深度超过5米(含5米)的基坑。
本细则所称深基坑工程,包括基坑(含边坡)支护结构、支撑体系、地下水控制(降水、排水、截水、回灌)、土方开挖、检测和监测等内容。
第四条南京市有关工程质量监督机构(以下简称监督机构)受市住建委委托具体负责所监督深基坑工程质量的监督管理和抽查工作。
雨花、栖霞、江宁、浦口、六合(含沿江)等五区及溧水、高淳两县的工程质量监督机构分别受建设行政主管部门的委托具体负责所监督深基坑工程质量的监督管理和抽查工作。
第二章监督手续第五条建设单位应当在深基坑工程开工前,持下列文件和资料办理质量监督手续。
(一)工程质量监督申报表;(二)工程地质勘察报告及施工图设计文件审查合格证(批准书);(三)施工、监理中标通知书及合同;(四)法律、法规、规章规定的其它文件。
目录一、编制依据 (2)二、工程概况 (2)1、工程概况 (2)2、工程条件 (3)3、地质条件 (4)4、场区水文地质条件 (6)三、地下水控制施工方案设计 (6)1、方案分析 (6)2、基槽地下水控制设计目的及原则 (6)3、地下水控制方案计算 (7)4、地下水控制设计参数 (7)5、地下水控制井井身设计 (8)6、地下水控制井保护措施 (8)四、基坑支护施工方案设计 (8)1、基坑支护设计 (8)2、工作量统计 (9)五、施工准备 (9)1、施工前准备 (9)2、试验计划 (10)3、施工机械需要量计划 (10)4、劳动力计划表 (11)5、主要材料计划表 (11)六、施工进度计划及保证措施 (11)1、施工进度计划编制 (12)2、施工组织管理保证 (12)3、作业队管理 (13)4、施工方案和技术措施的管理 (13)七、施工现场平面布置 (14)1、施工总平面布置依据 (14)2、平面管理总原则及管理体系 (14)3、材料场地布置 (14)4、土方开挖坡道布置及支护 (14)八、主要施工方法 (15)1、施工测量 (15)2、地下水控制施工 (16)3、土钉墙施工 (19)4)土方施工与土钉墙施工的配合 (20)5、土钉墙施工对土方开挖要求 (20)6、土钉墙施工的排水措施 (21)九、施工监测方案 (22)1、施工监测内容 (22)2、监测注意事项 (23)3、基坑监测方案 (23)4、场地查勘与记录 (23)5、具体监测方法 (23)6、对护坡支护体系进行位移监测 (24)7、基坑变形预警值 (24)十、质量保证体系及措施 (25)1、质量保证体系 (25)2、质量管理人员职责 (25)3、质量管理 (27)4、过程控制 (29)5、工序控制及纠正措施 (30)6、质量保证措施 (31)6、资料管理 (32)十一、安全保证措施 (33)1、安全管理方针、目标 (33)2、安全体系与安全职责 (33)3、安全管理制度 (37)十一、文明施工及环境保护措施 (39)1、现场文明施工 (39)2、环境保护 (41)十三、应急预案 (42)1、基坑应急准备小组 (42)2、基坑施工异常情况的预防 (42)3、基坑施工异常情况的处理 (42)十四、冬雨季施工措施方案 (43)1、防范准备 (43)2、现场排水 (43)3、运输道路 (43)4、临时设施和设备的防护 (43)5、防洪措施 (43)6、防暴雨雪措施 (44)7、雨雪季施工安全 (44)附:1、拟建物平面位置图2、基坑地下水控制井平面布置图3、基坑支护平面图4、基坑支护剖面图5、基坑支护位移观测点平面布置图一、编制依据(1)《岩土工程勘察报告》(2)《工程测量规范》(GB50026-2007)(3)《建筑地基基础设计规范》(GB5007-2011)(4)《建筑变形测量规范》(JGJ8-2007)(5)《建筑基坑支护技术规程》(DB11/489-2007)(6)《建筑基坑支护技术规程》 (JGJ120-2012)(7)《基坑土钉支护技术规程》 (CECS96:97)(8)《锚杆喷射混凝土支护技术规范》(GB50086-2001)(9)《混凝土结构工程施工质量验收规范》(GB50204-2011)(10)《建筑地基基础工程施工质量验收规范》(GB50202-2009);(11)《施工现场临时用电安全技术规程》(JGJ46-2005)(12)《建筑机械使用安全操作规程》(JGJ33-2012);(13)《建筑工程质量检验评定标准》(GB50301-2001)(14)《建筑施工安全检查标准》(JGJ59-2011)(15)《钢筋焊接及验收规程》(JGJ18-2012)(16)《建筑工程施工质量验收统一标准》(GB50300-2014)(17)《建设工程项目管理规范》(GB/T50326-2006)(18)《建设工程施工现场供用电安全规范》(GB 50194-2014)(19)《岩土工程勘察规范》(GB50021-2012)(2012年版)二、工程概况1、工程概况本工程建设场地位于河北省廊坊市香河县蒋辛屯镇北,大香线西侧,交通便利,能很好的与外界发生交通联系。
基坑支护结构地下水控制回灌规定
1、回灌可采用井点、砂井、砂沟等;
2、回灌井与降水井的距离不宜小于6m;
3、回灌井的间距应根据降水井的间距和被保护物的平面位置确定;
4、回灌井宜进入稳定水面下1m,且位于渗透性较好的土层中,过滤器的长度应大于降水井过滤器的长度;
5、回灌水量可通过水位观测孔中水位变化进行控制和调节,不宜超过原水位标高。
回灌水箱高度可根据灌入水量配置;
6、回灌砂井的灌砂量应取井孔体积的95%,填料宜采用含泥量不大于3%、不均匀系数在3~5之间的纯净中粗砂;
7、回灌井与降水井应协调控制。
回灌水宜采用清水。
1。

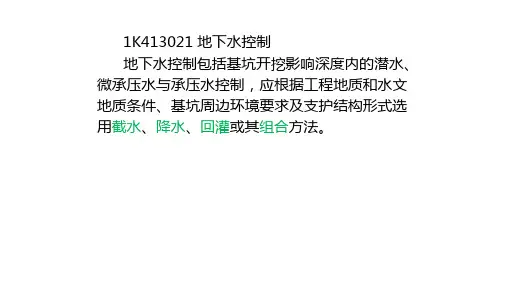

基坑支护的地下水控制一、一般规定1.1地下水控制应根据工程地质和水文地质条件、基坑周边环境要求及支护结构形式选用截水、降水、集水明排或其组合方法。
1.2当降水会对基坑周边建筑物、地下管线、道路等造成危害或对环境造成长期不利影响时,应采用截水方法控制地下水。
采用悬挂式帷幕时,应同时采用坑内降水,并宜根据水文地质条件结合坑外回灌措施。
1.3地下水控制设计应满足对基坑周边建(构)筑物、地下管线、道路等沉降控制值的要求。
1.4当坑底以下有水头高于坑底的承压水含水层时,各类支护结构均应按进行承压水作用下的坑底突涌稳定性验算。
当不满足突涌稳定性要求时,应对该承压水含水层采取截水、减压措施。
二、截水2.1基坑截水方法应根据工程地质条件、水文地质条件及施工条件等,选用水泥土搅拌桩帷幕、高压旋喷或摆喷注浆帷幕、搅拌-喷射注浆帷幕、地下连续墙或咬合式排桩。
支护结构采用排桩时,可采用高压喷射注浆与排桩相互咬合的组合帷幕。
对碎石土、杂填土、泥炭质土或地下水流速较大时,宜通过试验确定高压喷射注浆帷幕的适用性。
2.2当坑底以下存在连续分布、埋深较浅的隔水层时,应采用落底式帷幕。
落底式帷幕进入下卧隔水层的深度应满足相关规范要求,且不宜小于1.5m:2.3当坑底以下含水层厚度大而需采用悬挂式帷幕时,帷幕进入透水层的深度应满足对地下水沿帷幕底端绕流的渗透稳定性要求,并应对帷幕外地下水位下降引起的基坑周边建筑物、地下管线、地下构筑物沉降进行分析。
当不满足渗透稳定性要求时,应采取增加帷幕深度、设置减压井等防止渗透破坏的措施。
2.4截水帷幕宜采用沿基坑周边闭合的平面布置形式。
当采用沿基坑周边非闭合的平面布置形式时,应对地下水沿帷幕两端绕流引起的基坑周边建筑物、地下管线、地下构筑物的沉降进行分析。
2.5采用水泥土搅拌桩帷幕时,搅拌桩桩径宜取450mm~800mm,搅拌桩的搭接宽度应符合下列规定:①单排搅拌桩帷幕的搭接宽度,当搅拌深度不大于10m时,不应小于150mm;当搅拌深度为10m~15m时,不应小于200mm;当搅拌深度大于15m 时,不应小于250mm;②对地下水位较高、渗透性较强的地层,宜采用双排搅拌桩截水帷幕;搅拌桩的搭接宽度,当搅拌深度不大于10m时,不应小于100mm;当搅拌深度为10m~15m时,不应小于150mm;当搅拌深度大于15m时,不应小于200mm。
附:建筑基坑支护技术规程(JCJ-99)8 地下水控制8.1 一般规定8.1.1 地下水控制的设计和施工应满足支护结构设计要求,应根据场地及周边工程地质条件、水文地质条件和环境条件并结合基坑支护和基础施工方案综合分析、确定。
8.1.2 地下水控制方法可分为集水明排、降水、截水和回灌等型式单独或组合使用,可按表8.1.2选用。
表8.1.2 地下水控制方法适用条件8.1.3 当因降水而危及基坑及周边环境安全时,宜采用截水或回灌方法。
截水后,基坑中的水量或水压较大时,宜采用基坑内降水。
8.1.4 当基坑底为隔水层且层底作用有承压水时,应进行坑底突涌验算,必要时可采取水平封底隔渗或钻孔减压措施保证坑底上层稳定。
8.2 集水明排8.2.1 排水沟和集水井可按下列规定布置:1.排水沟和集水井宜布置在拟建建筑基础边净距0.4m以外,排水沟边缘离开边坡坡脚不应小于0.3m;在基坑四角或每隔30~40m应设一个集水井;2.排水沟底面应比挖土面低0.3~0.4m,集水井底面应比沟底面低0.5m以上。
8.2.2 沟、井截面根据排水量确定,排水量V应满足下列要求:V≥1.5Q (8.2.2)式中Q——基坑总涌水量,可按附录F计算。
8.2.3 抽水设备可根据排水量大小及基坑深度确定。
8.2.4 当基坑侧壁出现分层渗水时,可按不同高程设置导水管、导水沟等构成明排系统;当基坑侧壁渗水量较大或不能分层明排时,宜采用导水降水方法。
基坑明排尚应重视环境排水,当地表水对基坑侧壁产生冲刷时,宜在基坑外采取截水、封堵、导流等措施。
8.3 降水8.3.1 降水井宜在基坑外缘采用封闭式布置,井间距应大于15倍井管直径,在地下水补给方向应适当加密;当基坑面积较大、开挖较深时,也可在基坑内设置降水井。
8.3.2 降水井的深度应根据设计降水深度、含水层的埋藏分布和降水井的出水能力确定。
设计降水深度在基坑范围内不宜小于基坑底面以下0.5m。
8.3.3 降水井的数量n可按下式计算:n=1.1Q/q (8.3.3)式中Q——基坑总涌水量,可按附录F计算;q——设计单井出水量,可按本规程第8.3.4条计算。
8.3.4 设计单井出水量可按下列规定确定:1.井点出水能力可按36~60m3/d确定;2.真空喷射井点出水量可按表8.3.4确定;表8.3.4 喷射井点设计出水量3.管井的出水量q(m3/d)可按下列经验公式确定:8.3.5 过滤器长度宜按下列规定确定:1.真空井点和喷射井点的过滤器长度不宜小于含水层厚度的1/3;2.管井过滤器长度宜与含水层厚度一致。
8.3.6 群井抽水时,各井点单井过滤器进水部分长度,可按下式验算:y0>l (8.3.6-1)单井井管进水长度y0,可按下列规定计算:1.潜水完整井:2.承压完整井:当过滤器工作部分长度小于2/3含水层厚度时应采用非完整井公式计算。
若不满足上式条件,应调整井点数量和井点间距,再进行验算。
当井距足够小仍不能满足要求时应考虑基坑内布井。
8.3.7 基坑中心点水位降深计算可按下列方法确定:1.块状基坑降水深度可按下式计算:2.对非完整井或非稳定流应根据具体情况采用相应的计算方法;3.计算出的降深不能满足降水设计要求时,应重新调整井数、布井方式。
8.3.8 在降水漏斗范围内因降水引起的计算沉降量可按分层总和法计算。
8.3.9 真空井点结构和施工应符合下列技术要求;1.滤管直径可采用38~110mm的金属管,管壁上渗水孔直径为12~18mm,呈梅花状排列,孔隙率应大于15%;管壁外应设两层滤网,内层滤网宜采用30~80目的金属网或尼龙网,外层滤网宜采用3~10目的金属网或尼龙网;管壁与滤网间应采用金属丝绕成螺旋形隔开,滤网外应再绕一层粗金属丝;2.当一级井点降水不满足降水深度要求时,亦可彩多级井点降水方法;3.井点管的设置可采用射水法、钻孔法和冲孔法成孔,井孔直径不宜大于300mm,孔深宜比滤管底深0.5~1.0m.在井管与孔壁间及时用洁净中粗砂填灌密实均匀。
投入滤料的数量应大于计算值的85%,在地面以下1m范围内应用粘土封孔;4.井点使用前,应进行试抽水,当确认无漏水、漏气等异常现象后,应保证连续不断抽水;5.在抽水过程中应定时观测水量、水位、真空度,并应使真空度保持在55kPa以上。
8.3.10 喷射井点的结构及施工应符合下列要求:1.井点的外管直径宜为73~108mm,内管直径为50~73mm,过滤器直径为89~127mm,井孔直径不宜大于600mm,孔深应比滤管底深1m以上。
过滤器的结构与真空井点相同。
喷射器混合室直径可取14mm,喷嘴直径可取6.5mm,工作水箱不应小于10m3。
2.工作水泵可采用多级泵,水压宜大于0.75MPa。
3.井孔的施工与井管的设置方法与真空井点相同。
4.井点使用时,水泵的起动泵压不宜大于0.3MPa。
正常工作水压力宜为0.25P0(扬水高度);正常工作水流量宜取单井排水量。
8.3.11 管井结构应符合下列要求:1.管井井管直径应根据含水层的富水性及水泵性能选取,且井管外径不宜小于200mm,井管内径宜大于水泵外径50mm。
2.沉砂管长度不宜小于3m。
3.钢制、铸铁和钢筋骨架过滤器的孔隙率分别不宜小于30%、23%和50%。
4.井管外滤料宜选用磨圆度较好的硬质岩石,不宜采用棱角状石渣料、风化料或其它粘质岩石。
滤料规格宜满足下列要求:1)对于砂土含水层D50=(6~8)d50(8.3.11-1)式中 D50、d50——填料和含水层颗料分布累计曲线上重量为50%所对应的颗粒粒径。
2)对于d50<2mm的碎石类含水层:D50=(6~8)d20(8.3.11-2)3=对于d20≥2mm的碎石类土含水层,可充填粒径为10~20mm的滤料。
4=滤料应保证不均匀系数小于2。
8.3.12 抽水设备主要为深井泵或深井潜水泵、水泵的出水量应根据地下水位降深和排水量大小选用,并应大于设计值的20~30。
8.3.13 管井成孔宜用于孔或清水钻进,若采用泥浆管井,井管下沉后必须充分洗井,保持滤网的畅通。
8.3.14 水泵应置于设计深度,水泵吸水口应始终保持在动水位以下。
成井后应进行单井试抽检查降水效果,必要时应调整降水方案。
降水过程中,应定期取样测试含砂量,保证含砂量不大于0.5‰。
8.4 截水8.4.1 截水帷幕的厚度应满足基坑防渗要求,截水帷幕的渗透系数宜小于1.0×10-6cm/s。
8.4.2 落底式竖向截水帷幕应插入下卧不透水层,其插入深度可按下式计算:l=0.2h w-0.5b (8.4.2)式中 l——帷幕插入不透水层的深度;h w——作用水头;b——帷幕厚度。
8.4.3 当地下含水层渗透性较强,厚度较大时,可采用悬挂式竖向截水与坑内井点降水相结合或采用悬挂式竖向截水与水平封底相结合的方案。
8.4.4 截水帷幕施工方法、工艺和机具的选择应根据场地工程地质、水文地质及施工条件等综合确定。
施工质量应满足《建筑地基处理规范》JGJ 79-91的有关规定。
8.5 回灌8.5.1 回灌可采用井点、砂井、砂沟等。
8.5.2 回灌井与降水井的距离不宜小于6m。
8.5.3 回灌井的间距应根据降水井的间距和被保护物的平面位置确定。
8.5.4 回灌井宜进入稳定水面下1m,且位于渗透性较好的土层中,过滤器的长度应大于降水井过滤器的长度。
8.5.5 回灌水量可通过水位观测孔中水位变化进行控制和调节,不宜超过原水位标高。
回灌水箱高度可根据灌入水量配置。
8.5.6 回灌砂井的灌砂量应取井孔体积的95%,填料宜采用含泥量不大于3%、不均匀系数在3~5之间的纯净中粗砂。
8.5.7 回灌井与降水井应协调控制。
回灌水宜采用清水。
附录F 基坑涌水量计算F.0.1 均质含水层潜水完整井基坑涌水量可按下列规定计算(图F.0.1)。
图F.0.1均质含水层潜水完整井基坑涌水量计算简图(a)基坑远离边界;(b)岸边降水;(c)基坑位于两地表水体间;(d)基坑靠近隔水边界1.当基坑远离边界时,涌水量可按下式计算:F.0.2 均质含水层潜水非完整井基坑涌水量可按下列规定计算(图F.0.2)图F.0.2 均质含水层潜水非完整井涌水量计算简图(a)基坑远离边界;(b)近河基坑含水层厚度不大;(c)近河基坑含水层厚度很大F.0.3 均质含水层承压水完整井涌水量可按下列规定计算(图F.0.3):图F.0.3 均质含水层承压水完整井基坑涌水量计算图(a)基坑远离边界;(b)基坑于岸边;(c)基坑与两地表水体间F.0.4均质含水层承压水非完整井基坑涌水量可按下式计算(图F.0.4):图F.0.4 均质水层承压水非完整井基坑涌水量计算图F.0.5 均质含水层承压~潜水非完整非基坑涌水量可按下式计算(图F.0.5):F.0.6 当基坑为圆形时,基坑等效半径应取为圆半径,当基坑为非圆形时,等效半径可按下列规定计算:图F.0.5 均质含水层承压~潜水非完整井基坑涌水量计算图1.矩形基坑等效半径可按下式计算:r0=0.29(a+b)(F.0.6-1)式中 a、b——分别为基坑的长、短边。
2.不规则块状基坑等效半径可按下式计算:式中 A——基坑面积。
F.0.7 降水井影响半径宜通过试验或根据当地经验确定,当基坑侧壁安全等级为二、三级时,可按下列经验公式计算:附录G本规程用词用语说明一、为便于在执行本规程条文时区别对待,对于要求严格程度不同的词说明如下:1.表示很严格,非这样做不可的用词:正面词采用“必须”;反面词采用“严禁”。
2.表示严格,在正常情况下均应这样做的用词:正面词采用“应”;反面词采用“不应”或“不得”。
3.表示允许稍有选择,在条件许可时首先应这样做的用词:正面词采用“宜”;反面词采用“不宜”。
表示有选择,在一定条件下可以这样做的,采用“可”。
二、条文中指明必须按其他标准、规范执行的写法为“按……执行”或“应符合……的规定”。
8 地下水控制8.1 一般规定8.1.1 在基坑开挖中,为提供地下工程作业条件,确保基坑边坡稳定、基坑周围建筑物、道路及地下设施安全,对地下水进行控制是基坑支护设计必不可少的内容。
8.1.2 合理确定地下水控制的方案是保证工程质量,加快工程进度,取得良好社会和经济效益的关键。
通常应根据地质条件、环境条件、施工条件和支护结构设计条件等因素综合考虑。
本条提出了控制方案的确定原则。
表8.1.2列出了我国基坑支护工程中经常采用的四种地下水控制方法及其适用范围。
在选择降水方法上,是按颗粒粒度成分确定降水方法,大体上中粗砂以上粒径的土用水下开挖或堵截法,中砂和细砂颗粒的土作井点法和管井法,淤泥或粘土用真空法和电渗法。
原苏联和我国一样,都是按渗透系数和降水深度选择降水方法,要选取经济合理、技术可靠、施工方便的降水方法必须经过充分调查,并注意以下几个方面:(1)含水层埋藏条件及其水位或水压;(2)含水层的透水性(渗透系数、导水系数)及富水性;(3)地下水的排泄能力;(4)场地周围地下水的利用情况;(5)场地条件(周围建筑物及道路情况,地下水管线埋设情况)。
