STM32F103V IWDG 独立看门狗操作

ST单片机：独立看门狗和窗口看门狗
STM32单片机中有两只看门狗，分别是独立看门狗和窗口看门狗。

这两只看门狗有什么区别，今天来看一下。

1. 时钟源的区别
▪独立看门狗使用的是内部低速时钟，其频率为40kHz，但是这个40KHz不是准确的，其大致的范围是(30-60)KHz。

该时钟与外设时钟无关，所以不受系统晶振影响。

▪窗口看门狗使用的是PCLK1的时钟，该时钟与晶振相关。

2. 喂狗时间不同
▪独立看门狗喂狗时只要下限大于0就可以，上限是0XFFF。

而窗口看门狗必须在一个区域内喂狗才可以，上限是0x7F,下限是0X40，
3. 计数器不同
▪独立看门狗的计数器是12位递减的，即最大值是0XFFF；
▪窗口看门狗的计数器是7位递减的，即最大值是0X7F；
4. 产生结果不同
▪独立看门狗时，如果超时不喂狗，则直接产生复位，程序从头执行；
▪独立看门狗会在计数器到达0X40时产生中断，在0X3F时产生复位，所以可以把独立看门狗看成是一种中断。

使用用途举例
▪独立看门狗可以用来防止程序跑飞，在程序中开启看门狗，定时喂狗，尤其在通讯中使用广泛，当逻辑处理不当，使程序一直处于发送或接收状态不退出时，这时独立看门狗可以使程序复位，程序从头执行。

▪窗口看门狗可以产生中断，利用这一特点可以用来进行数据保存，当产生窗口看门狗中断时，可以用来保存数据。

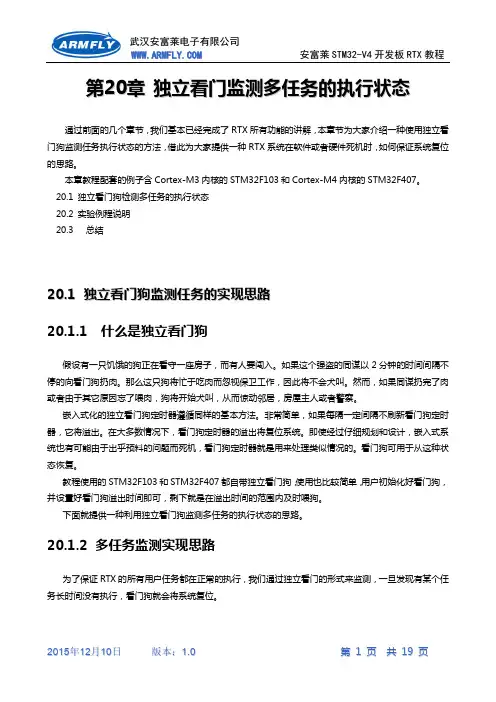

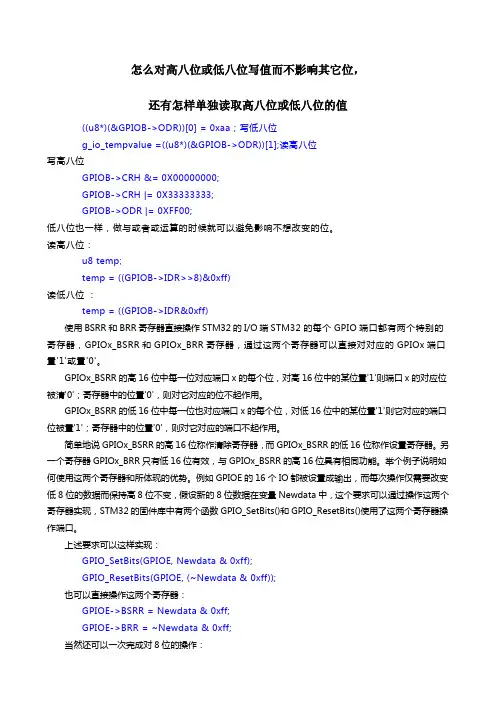

怎么对高八位或低八位写值而不影响其它位，还有怎样单独读取高八位或低八位的值((u8*)(&GPIOB->ODR))[0] = 0xaa；写低八位g_io_tempvalue =((u8*)(&GPIOB->ODR))[1];读高八位写高八位GPIOB->CRH &= 0X00000000;GPIOB->CRH |= 0X33333333;GPIOB->ODR |= 0XFF00;低八位也一样，做与或者或运算的时候就可以避免影响不想改变的位。

读高八位：u8 temp;temp = ((GPIOB->IDR>>8)&0xff)读低八位：temp = ((GPIOB->IDR&0xff)使用BSRR和BRR寄存器直接操作STM32的I/O端STM32的每个GPIO端口都有两个特别的寄存器，GPIOx_BSRR和GPIOx_BRR寄存器，通过这两个寄存器可以直接对对应的GPIOx端口置'1'或置'0'。

GPIOx_BSRR的高16位中每一位对应端口x的每个位，对高16位中的某位置'1'则端口x的对应位被清'0'；寄存器中的位置'0'，则对它对应的位不起作用。

GPIOx_BSRR的低16位中每一位也对应端口x的每个位，对低16位中的某位置'1'则它对应的端口位被置'1'；寄存器中的位置'0'，则对它对应的端口不起作用。

简单地说GPIOx_BSRR的高16位称作清除寄存器，而GPIOx_BSRR的低16位称作设置寄存器。

另一个寄存器GPIOx_BRR只有低16位有效，与GPIOx_BSRR的高16位具有相同功能。

举个例子说明如何使用这两个寄存器和所体现的优势。

例如GPIOE的16个IO都被设置成输出，而每次操作仅需要改变低8位的数据而保持高8位不变，假设新的8位数据在变量Newdata中，这个要求可以通过操作这两个寄存器实现，STM32的固件库中有两个函数GPIO_SetBits()和GPIO_ResetBits()使用了这两个寄存器操作端口。

STM32 独立看门狗IWDG 与窗口看门狗WWDG2010年05月03日星期一21:54 独立看门狗Iwdg——有独立时钟（内部低速时钟LSI---40KHz），所以不受系统硬件影响的系统故障探测器。

主要用于监视硬件错误。

窗口看门狗wwdg——时钟与系统相同。

如果系统时钟不走了，这个狗也就失去作用了，主要用于监视软件错误。

一，独立看门狗看门狗定时时限= IWDG_SetReload（）的值/ 看门狗时钟频率看门狗时钟频率=LSI（内部低速时钟）的频率（40KHz）/ 分频数1.STM32独立看门狗IWDG的时限定为280微秒。

这个时限可能会随着LSI（内部低速时钟）的频率漂移而产生微小的变化。

/* IWDG timeout equal to 280 ms (the timeout may varies due to LSI frequency dispersion) -------------------------------------------------------------*//* Enable write access to IWDG_PR and IWDG_RLR registers */IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);/* IWDG counter clock: 40KHz(LSI) / 32 = 1.25 KHz */IWDG_SetPrescaler(IWDG_Prescaler_32);/* Set counter reload value to 349 */IWDG_SetReload(349);/*该参数允许取值范围为0 –0x0FFF */* Reload IWDG counter */IWDG_ReloadCounter();/* Enable IWDG (the LSI oscillator will be enabled by hardware) */IWDG_Enable();2.独立看门狗(IWDG)由专用的40kHz 的低速时钟为驱动；因此，即使主时钟发生故障它也仍然有效。

STM32 看门狗WWDG 和IWDG 的区别是什么STM32 有2 个看门狗：独立看门狗和窗口看门狗。

独立看门狗IWDG：独立于系统之外，因为有独立时钟，所以不受系统影响的系统故障探测器，主要用于监视硬件错误。

窗口看门狗WWDG：系统内部的故障探测器，时钟与系统相同。

如果系统时钟不走了，这个狗也就失去了作用了，主要用于监视软件错误。

简单的讲，看门狗就是检测系统故障的，如果因为系统故障而没有及时喂狗，则引发复位重启。

对于一般的独立看门狗，程序可以在它产生复位前的任意时刻刷新看门狗，但是这样有一个隐患，有可能程序跑乱了又跑回正常的地方，或者跑乱的程序正好执行了刷新看门狗操作，这样的情况下一按的看门狗就检测不出来故障了；但是如果使用窗口看门狗，程序员可以根据程序正常执行的时间设置刷新看门狗的一个时间窗口，保证不会提前刷新看门狗，也不会滞后刷新看门狗，这样可以检测出程序没有按照正常的路径运行，非正常地跳过了某些程序段的情况。
