第一章矿井概况第一节井田地质特征一、交通位置山西柳林凌志成家庄煤业有限公司位于柳林县城北12km的成家庄镇成家庄村一带。
行政区划隶属柳林县成家庄镇管辖，其地理坐标为：北纬37°32′34″—37°33′43″，东经110°52′21″—110°53′42″。
柳(县)—临(县)公路从井田东部经过，有简易公路与307国道和柳林县城相通，交通运输条件便利。
详见交通位置图1-1-1。
二、地形地貌井田地处晋西黄土高原，属吕梁山西侧的中低山区，黄土覆盖广泛，冲沟发育，地形起伏较大，地貌类型以侵蚀性黄土梁、峁为主，井田地势总体西北低东南高，最高点位于井田东南部脊梁上，海拔1097m，最低点位于井田西北部沟谷，海拔820.40m，最大相对高差276.60m。
属中低山区。
三、河流水系井田内河流不发育，只发育季节性排洪支叉冲沟，平时干涸无水，雨季分别汇集分叉冲沟，向西经各大沟谷流入黄河。
该区属黄河流域三川河水系。
四、气象及地震情况本区地处山西黄土高原西部，吕梁山中部，属大陆干旱性气候，气候干燥，春、夏、秋、冬四季分明，昼夜温差大，冬季长而寒冷，夏季短而炎热，气温多变。
气温：年平均气温8.9℃，最高是7月份，平均约22.7℃，最低为1月份，平均约-10℃。
气温极端值：最高32.5℃，最低-26.1℃。
降水量与蒸发量：该区降水量主要集中在7-9月份，全年降水量为374.4-577.7mm，平均464.3mm。
其中7-9月间降水量占年降水量的60%。
降水量最少是一月份,约为15mm，仅占年降水量的3%左右。
年蒸发量为1482—1941 mm，平均为1711mm。
5-6月份蒸发量最大，约占全年的30%；最小是1月份，仅为全年蒸发量的0.5%。
全年蒸发量是降水量的4倍左右，所以该区气候干旱。
无霜期：一般为当年11月至翌年3月上旬,全年无霜期125d。
冻结深度：最大冻土深度0.9m。
相对湿度：一般相对湿度为53-60%。

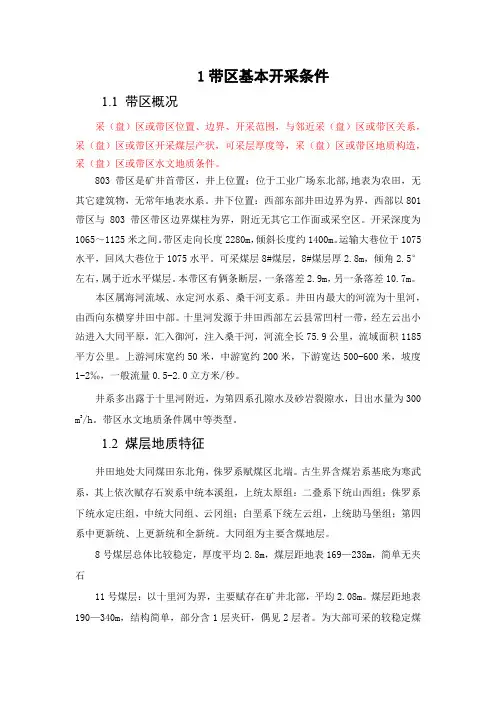

1带区基本开采条件1.1 带区概况采（盘）区或带区位置、边界、开采范围，与邻近采（盘）区或带区关系，采（盘）区或带区开采煤层产状，可采层厚度等，采（盘）区或带区地质构造，采（盘）区或带区水文地质条件。
803带区是矿井首带区，井上位置：位于工业广场东北部,地表为农田，无其它建筑物，无常年地表水系。
井下位置：西部东部井田边界为界，西部以801带区与803带区带区边界煤柱为界，附近无其它工作面或采空区。
开采深度为1065～1125米之间。
带区走向长度2280m，倾斜长度约1400m。
运输大巷位于1075水平，回风大巷位于1075水平。
可采煤层8#煤层，8#煤层厚2.8m，倾角2.5°左右，属于近水平煤层。
本带区有俩条断层，一条落差2.9m，另一条落差10.7m。
本区属海河流域、永定河水系、桑干河支系。
井田内最大的河流为十里河，由西向东横穿井田中部。
十里河发源于井田西部左云县常凹村一带，经左云出小站进入大同平原，汇入御河，注入桑干河，河流全长75.9公里，流域面积1185平方公里。
上游河床宽约50米，中游宽约200米，下游宽达500-600米，坡度1-2‰，一般流量0.5-2.0立方米/秒。
井系多出露于十里河附近，为第四系孔隙水及砂岩裂隙水，日出水量为300 m3/h。
带区水文地质条件属中等类型。
1.2 煤层地质特征井田地处大同煤田东北角，侏罗系赋煤区北端。
古生界含煤岩系基底为寒武系，其上依次赋存石炭系中统本溪组，上统太原组：二叠系下统山西组；侏罗系下统永定庄组，中统大同组、云冈组；白垩系下统左云组，上统助马堡组；第四系中更新统、上更新统和全新统。
大同组为主要含煤地层。
8号煤层总体比较稳定，厚度平均2.8m，煤层距地表169—238m，简单无夹石11号煤层：以十里河为界，主要赋存在矿井北部，平均2.08m。
煤层距地表190—340m，结构简单，部分含1层夹矸，偶见2层者。
为大部可采的较稳定煤层。
目录1. 采区概况及地质特征 (1)1.1采区概况 (1)1.2采区地质概况 (1)2. 采区储量及服务年限 (2)2.1储量 (2)2.2采区生产能力及服务年限 (2)3.采区巷道布置与采煤方法的选择 (3)3.1采准巷道布置方案的提出 (3)3.2采准巷道布置方案比较 (3)4、采煤方法及回采工艺 (5)4.1采煤方法 (5)4.2回采工艺 (6)5、采区生产系统和主要机械设备选型 (8)5.1、液压支架 (8)5.2、采煤机 (8)5.3、刮板输送 (8)5.4、转载机 (9)5.5、破碎机 (9)5.6、可伸缩胶带输送机 (9)5.7、乳化液泵 (9)5.8、回柱绞车 (10)5.9、水泵 (10)5.10、移动变电站 (10)6、通风与安全 (10)6.1、回采工作面所需风量计算 (10)6.2、掘进工作面所需风量计算 (11)6.3、硐室所需风量的计算 (12)6.4、采区总需风量 (12)7、巷道断面的选择 (14)7.1、煤层运煤平巷 (14)7.2、煤层运料平巷 (15)7.3、阶段运输斜巷 (15)7.4、阶段回风斜巷 (16)7.5、采区煤仓 (17)8、采区生产系统 (18)9、采区的主要经济指标及劳动组织表 (19)1.带区概况及地质特征1.1采区概况本带区为某矿的一个接替采区，采区走向长1520m，倾斜长度980m，其面积为2430000m2。
该带区东以井筒煤柱为界，西以平安二号断层为界，上部水平是+420m，下部水平为+300m。
1.2采区地质概况1.2.1地质构造地质构造简单，无褶曲、断层和火层岩侵入。
煤层顶底板岩性稳定。
该带区的煤层平均倾角为6°，为进水平煤层。
1.2.2煤层本采区可采煤层为两层煤，第一层煤厚4.3米，顶板为砾页岩，底板为砂页岩；第二层煤厚4.2米,顶板为页岩，底板为中砂岩。
两层煤均属于厚煤层，煤层在井田范围内是比较稳定的，变化较小，规律性强。
第一章工作面地质条件
第一部分工作面位置
XX采区采煤工作面位于三采区轨道下山北翼，走向长600米，倾斜长90米，工作面地面标高+700~ +725米，工作面标高+132.2~ +182.5米。
1、地面位置：XX采区回采工作面位于XXX以西700米，地表多为耕地，荒坡，无水体。
2、井下位置及四邻采掘情况：XX采区回采工作面位于三采区轨道下山北翼，上部为xxxx工作面（已回采结束），其余均未开采。
3、回采对地面设施的影响：XX采区工作面回采过程中对地面
影响不大。
第二部分地质概况
一、煤层简述：
本工作面设计开采为煤层结构较简单，煤层赋存总体为单斜构
造，煤层倾角9°，煤层平均厚度一般0.4~14米，平均厚度5米，局部含碳质泥岩、泥岩，夹矸厚度0.1~0.8米，1~3层，含夹矸较少，结构较简单但煤层厚度变化较大。
二、地质构造：
区内无陷落柱及岩浆岩发育。
该工作面顶板较稳定，底板变化
大，导致煤层厚度变化较大，该下巷掘进至F8点时曾揭露一条落差为3～5米的断层。
在F15点处揭示F3—07正断层，产状275<85°。
大桥沟煤业8开采设计书一、前言大桥沟煤业8开采设计书是针对大桥沟煤矿8号井进行的一个开采设计方案，旨在为该煤矿的生产提供技术支持和指导。
本文将从地质条件、采场设计、支护措施等多个方面对该设计书进行详细说明。
二、地质条件1.地质概况大桥沟煤业8号井位于山西省长治市壶关县境内，属于中新生代古近系的灰岩夹砂岩地层。
该区域地质构造较为复杂，存在着多条断层和褶皱，其中最大的断层走向为NE-SW，倾角约60度。
2.岩性特征该区域主要由灰岩和砂岩组成，其中灰岩占据了绝大部分。
灰岩呈片理结构，颜色为浅灰色至深灰色；砂岩呈块状结构，颜色为浅黄色至深黄色。
3.水文地质条件在该区域存在着多个水系，其中最主要的是白羊河。
由于该区域地下水位较高，因此在采煤过程中需要进行有效的排水措施。
三、采场设计1.采煤方法针对该区域的地质条件和煤层厚度，本设计书选择了综放开采方法。
具体来说，将煤层分为上下两段，先采下段，在上方开放一定的空间后再进行上段的采矿。
在采煤过程中，还需要注意控制顶板的稳定性。
2.开拓方式为了提高开采效率和保证安全生产，本设计书选择了双向掘进法进行开拓。
具体来说，在井筒两侧各设立一个工作面，并通过巷道连接起来形成一个完整的采区。
3.支护措施针对该区域地质条件和采煤方法，本设计书选择了锚杆+喷浆支护方式。
具体来说，在工作面前方设置锚杆，并对其进行预应力处理；同时，在锚杆之间喷涂一定厚度的喷浆材料以增强支护效果。
四、安全管理1.通风系统为了保证工人在井下能够呼吸到新鲜空气并避免有害气体积聚，本设计书设置了一套完整的通风系统。
具体来说，通过井筒进行空气循环，并在工作面前方设置风门以调节通风量。
2.瓦斯抽采在开采过程中，会产生大量的瓦斯气体。
为了防止瓦斯积聚导致爆炸事故的发生，本设计书设置了一套完整的瓦斯抽采系统。
具体来说，在工作面前方设置抽瓦斯孔，并通过管道将其引出井口。
3.安全设备在井下工作存在着很多危险因素，为了保证工人的安全，本设计书还配备了多种安全设备。
煤矿采区设计说明书1. 背景随着煤炭行业的发展，煤矿采区设计成为煤炭企业的关键技术之一。
煤矿采区设计是指在满足煤层资源开采要求和安全生产的前提下，合理规划采区范围和煤柱大小，制定相应的采场交通、通风和安全联络等系统，提高采煤安全、经济效益和资源利用率的系统工作。
本文档主要介绍煤矿采区设计的相关内容。
2. 采区设计步骤2.1 煤层地质资料分析在设计采区之前，需要对煤层地质进行分析。
主要需要关注的煤层地质参数有煤层厚度、产煤地质条件、煤的品质等。
同时需要关注煤层及其周围的岩石及构造情况，确定其对采煤的影响程度。
2.2 采区范围及煤柱设计采区范围和煤柱设计是采区设计的核心内容。
采区范围一般由地质条件、采矿技术和经济要求等综合决定。
煤柱设计是为了保证采区的稳定和安全开采。
煤柱大小会直接影响采区内的瓦斯抽采、通风等工作，因此煤柱的选择需根据地质条件、采煤方法、采区压力等因素进行综合分析。
2.3 采场交通设计采场交通设计包括采区入口位置、出口位置、道路设计、采区内移动设备等的设计。
设计合理的采场交通系统能够提高采掘效率，降低劳动强度，保证采煤安全。
2.4 通风设计通风设计是为了保证采区内空气质量的目的。
通风设计具体包括通风策略、布风和排风系统等内容，可以有效地排除采区内的有害气体，保证采区工作人员的安全健康。
2.5 安全联络设计安全联络设计是为了保证采煤作业中的人员和设备安全，以及采掘过程中产生的煤屑、瓦斯等物质的安全处理，主要包括安全出口位置、安全生产岗位设置、安全设施等。
3. 设计注意事项3.1 安全第一在煤矿采区设计中，安全始终是第一位的。
设计人员应严格按照煤矿采掘安全的要求进行设计。
3.2 综合考虑煤矿采区设计需要综合考虑地质条件、采矿技术、采煤经济效益等因素。
设计人员需要依据实际情况，进行理性分析和科学决策。
3.3 良好的交流煤矿采区设计需要与其他部门紧密配合，如采矿、通风、瓦斯安全治理等专业人员，共同制定出一份合理、可行的设计方案。

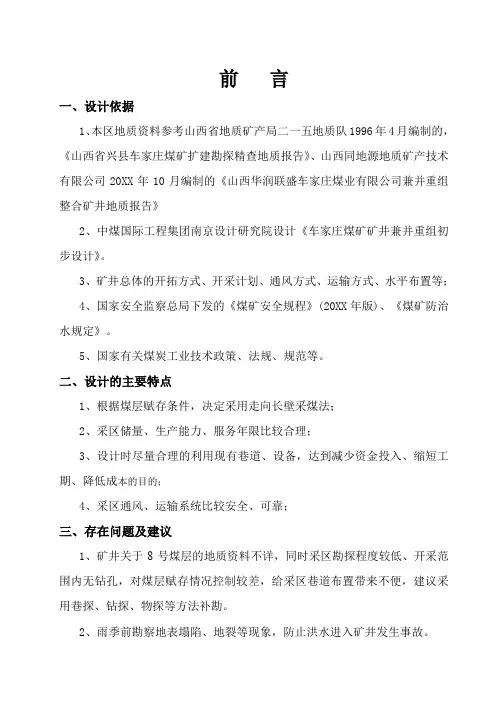

前言一、设计依据1、本区地质资料参考山西省地质矿产局二一五地质队1996年4月编制的，《山西省兴县车家庄煤矿扩建勘探精查地质报告》、山西同地源地质矿产技术有限公司20XX年10月编制的《山西华润联盛车家庄煤业有限公司兼并重组整合矿井地质报告》2、中煤国际工程集团南京设计研究院设计《车家庄煤矿矿井兼并重组初步设计》。
3、矿井总体的开拓方式、开采计划、通风方式、运输方式、水平布置等；4、国家安全监察总局下发的《煤矿安全规程》(20XX年版)、《煤矿防治水规定》。
5、国家有关煤炭工业技术政策、法规、规范等。
二、设计的主要特点1、根据煤层赋存条件，决定采用走向长壁采煤法；2、采区储量、生产能力、服务年限比较合理；3、设计时尽量合理的利用现有巷道、设备，达到减少资金投入、缩短工期、降低成本的目的；4、采区通风、运输系统比较安全、可靠；三、存在问题及建议1、矿井关于8号煤层的地质资料不详，同时采区勘探程度较低、开采范围内无钻孔，对煤层赋存情况控制较差，给采区巷道布置带来不便，建议采用巷探、钻探、物探等方法补勘。
2、雨季前勘察地表塌陷、地裂等现象，防止洪水进入矿井发生事故。
第一章矿井基本情况车家庄煤矿矿井兼并重组初步设计由中煤国际工程集团南京设计研究院设计，设计年生产能力为90万t/年，设计开采13号煤，但井田内13#煤大部分已采完，只剩下井田西部1.09KM2,根据《地质报告》中的柱状图分析，8#煤在13#煤的上部，层间距86m,局部可采，《采矿许可证》未批准开采8号煤层。
目前井田内13号煤层大部分已开采，同时在此范围内的8号煤也被破坏，原程家沟煤矿曾对8#煤层进行过开采，也破坏了一部分。
根据地质报告及程家沟煤矿开采资料，推测在井田西部8#煤层基本稳定可采，平均厚度约1.93 m，且煤质较好，为了保护煤炭资源，我矿决定计划开采井田内剩下的8号煤层，特编制8号煤层开采设计。
一、位置山西兴县华润联盛车家庄煤业有限公司位于兴县县城东北3.5km处的程家沟村，行政区划属于蔚汾镇。
前言新驿矿井位于山东省兖州市新驿镇境内，东南距兖州市19km，西北距汶上县城20km，隶属于山东东山矿业有限责任公司，于2004年6月1日建成投产。
矿井设计生产能力为45万吨/年，服务年限为71.6年。
2005年核定生产能力为110万吨/年。
采用一对立井开拓，长壁后退式综合机械化采煤，矿井通风方式为中央并列抽出式通风。
井田东西走向长5～9km，南北宽 5.5～9km，面积约58km2。
井田内共有可采煤层5层，即：3上1、3上2、15上、16、17煤层。
矿井现主要开采3上1和3上2煤层，由于煤质较差，发热量低，影响了市场供求，经济效益明显下滑。
矿决定开采发热量相对较高的16、17煤层，作为3煤层的配采煤层，以提高煤炭发热量并充分利用煤炭资源，提高矿井经济效益。
本次设计的八采区即为16、17煤层的首采区。
一、设计编制的依据1、山东煤炭地质工程勘探研究院编制的《山东省宁阳汶上煤田新驿井田勘探（精查）地质报告》。
2、山东省煤田地质局物探测量队的《山东省新驿井田三维地震勘探报告》。
3、临沂兴宇工程设计有限公司编制的《山东省东山矿业公司新驿煤矿建井地质报告》。
4、济南煤炭工业设计研究院编制的《山东省临沂矿务局新驿矿井初步设计》。
5、新驿煤矿编制的八采区地质说明书。
6、临沂矿务局对新驿煤矿八采区方案设计的批复。
7、国家煤炭工业及有关行业的技术政策以及规程、规范、规定等。
二、设计的主要特点1、八采区采用一对下山开拓，下山位于矿井南翼，轨道下山兼进风，皮带下山兼回风。
下车场标高为－545.0m，上车场标高-430.0m。
2、采区投产时在16煤中布置一个高档炮采对拉工作面，面长180m，工作面位于采区南部、-545m水平大巷以东。
3、采区轨道下山采用JD55调度绞车牵引1t矿车；采区皮带下山采用STJ800/2×125S型皮带。
采区煤炭运输全部采用胶带输送机；辅助运输采用绞车牵引1t矿车。
4、采区泵房三台150D30×6型离心式水泵，配135Kw 电动机；正常时一台工作，一台备用，一台检修，最大时开两台。
煤矿采区设计说明书××县××煤矿采区设计说明书××单位二OO×年×月××县××煤矿采区设计工程编号：建设规模：××万t/a 设计单位(盖章)：设计单位负责人：项目负责人：××煤矿(盖章)：矿长：总工程师：二OO×年×月×日参与设计人员名单目录前言 (1)第一章矿井概况 (5)第一节概况 (5)第二节矿井现状 (6)第二章矿井地质 (8)第一节地层 (8)第二节地质构造 (8)第三节煤层、煤质 (9)第四节开采技术条件 (10)第三章采区生产能力及服务年限 (13)第一节水平采区划分 (13)第二节采区储量 (14)第三节生产能力及服务年限 (15)第四章采区布置 (16)第一节采区巷道布置 (16)第二节巷道掘进 (19)第三节采煤方法 (26)第五章通风与安全 (28)第一节概况 (28)第二节通风 (28)第三节通风设施及防止漏风、降低风阻措施 (37)第六章主要设备 (38)第一节提升设备 (38)第二节排水设备 (42)第三节通风设备 (43)第四节压风设备 (46)第七章采区供电 (48)第一节供电方式 (48)第二节电力负荷 (48)第三节采区供电 (50)第四节井下通讯 (50)第八章安全监测监控系统 (52)第九章安全技术措施 (54)第一节瓦斯灾害防治措施 (54)第二节综合防尘措施 (55)第三节消防火措施 (55)第四节水害防治措施 (56)第五节顶板事故防治措施 (56)第六节运输事故防治措施 (58)第七节提升事故防治措施 (59)第八节电气事故防治措施 (64)第九节井下安全监控系统及自救器配备 (65)第十节矿山救护 (66)第十章技术经济 (66)第一节建井工期 (66)第二节劳动定员及劳动生产率 (68)第三节建设投资估算 (70)第四节采区设计主要技术经济指标 (71)附录1、采矿许可证；2、煤炭生产许可证；3、煤矿生产能力复核证书；4、安全生产许可证；5、煤矿矿井瓦斯等级鉴定证书；6、煤层自燃倾向性鉴定报告；7、煤尘爆炸危险性鉴定报告。

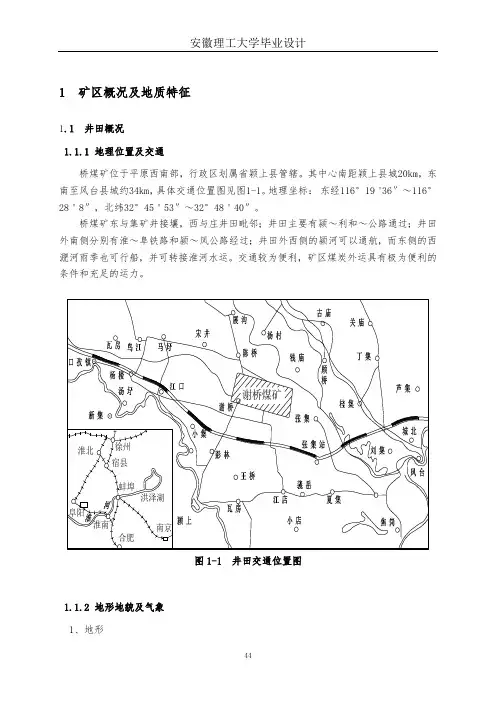

1 矿区概况及地质特征1.1 井田概况1.1.1 地理位置及交通桥煤矿位于平原西南部，行政区划属省颖上县管辖。
其中心南距颖上县城20km，东南至风台县城约34km，具体交通位置图见图1-1。
地理坐标：东经116°19＇36″～116°28＇8″，北纬32°45＇53″～32°48＇40″。
桥煤矿东与集矿井接壤，西与庄井田毗邻；井田主要有颍～利和～公路通过；井田外南侧分别有淮～阜铁路和颍～凤公路经过；井田外西侧的颍河可以通航，而东侧的西淝河雨季也可行船，并可转接淮河水运。
交通较为便利，矿区煤炭外运具有极为便利的条件和充足的运力。
图1-1 井田交通位置图1.1.2 地形地貌及气象1、地形本区属淮河冲积平原，矿区地势平坦，区沟渠纵横，村庄较密，地面标高+24～+25m，济河两岸标高+20～+22m，局部+19m，标高低于+20m地段雨季易发生涝。
我矿5个井筒井口标高均在+26m左右,目前矿井没有受到涝水的威胁。
2、水系矿区主要水系济河，上接颖河的永安闸，自西至东横贯矿区中部，向东汇入西肥河，济河以蓄水抗旱为主，兼排过多降水，在永安闸与桥闸之间水位标高保持在+23.50m，蓄水400～500万m3，夏季为洪水期，历史上最高洪水位为1954年7月，实测标高24.422～24.743m。
3、气候本区气候温和，属季风暖温带半湿润气候，春秋温和雨少，夏季炎热多雨，冬季寒冷多风。
年平均气温15.1℃，最高气温（1966年8月8日）41.4℃，最低气温（1969年1月31日）－21.7℃；春秋季多东南、东北风，夏季盛东南风，冬季多东北～西北风，平均风速为3.28m/ｓ，最大风速20m/ｓ；年平均降水量为926.33mm，雨量多集中在七、八两个月。
全年蒸发量1242.9mm，全年无霜期214.7天，冻结期最早为11月10日（1968年），最晚可至次年3月16日（1959年）。
冻土最深可达19cm（1977年1月6日）。

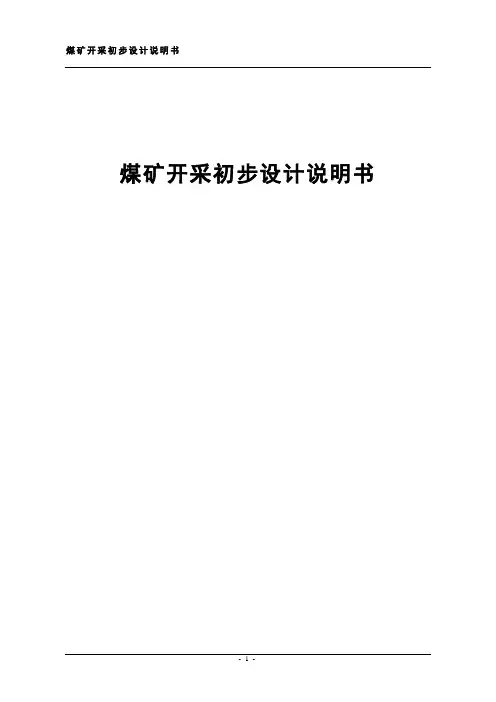

煤矿开采初步设计说明书前言一、概述**煤业(集团)有限责任公司（以下简称**集团），地处**省**市，是全国六大无烟煤生产基地之一。
煤炭开采有百年历史，至今**集团已发展成为以煤为本，电力为先导，冶炼、建材、化工为中坚，第三产业为一体的大型综合企业，列入全国500强大型国有企业。
集团拥有固定资产24.4亿元，年实现销售收入17亿元，利税1.1亿元，银行信用等级AA级。
**集团先后建成12对生产矿井，最高年产700万吨。
进入八十年代以来，由于资源枯竭有8对矿井相继报废关闭，现仅拥有4对生产矿井，设计能力315万吨，2003年生产原煤400余万吨。
**一矿位于**煤田东部，西南距**市50km，东南距**市39km，行政区域隶属**市管辖。
井田含煤面积43.77 km2，总资源储量3.7349亿吨。
二、项目建设的必要性1、良好的资源条件**一矿开发的二1煤层，属近水平发育的稳定型厚煤层，煤层倾角2～6°，矿井属低瓦斯、煤层不易自燃、煤尘无爆炸性、地温正常，开采技术条件较为简单。
煤质属低中灰、特低硫、低磷、高发热量的三号优质无烟煤，这样优良的煤质和良好的资源条件，在**省实不多见，具有良好的开发利用价值。
2、广阔的市场需求**集团作为全国优质无烟煤供应基地，长期以来，与冶金、钢铁和电力等几十家国内大型企业集团建立了长期煤炭供求关系，今后相当长时期，仍将是中南和华东的煤炭供应基地，加之**一矿开发的产品与现有**产品相比，其灰分更低，块煤增多，更加受市场欢迎，因此，产品有更广阔的市场。
3、符合国家产业政策开发**一矿符合煤炭工业制定的“开工建设一批有市场、经济效益好的接续性矿井，增强煤炭工业后劲”的要求，同时符合国有集团战略整合的资源整合精神。
4、集团发展和矿井接替需要**集团已连续报废关闭8对矿井，加之多年未建新井，致使煤炭产量急剧下滑，企业富余人员多，安置压力大。
建设**一矿不仅可以稳定矿区煤炭产量、缓解煤炭供求关系，满足工业发展需要，而且作为接替矿井，能够安置富余人员，使矿区稳定发展。
第一章矿井基本情况恒达煤矿矿井由原煤炭部兖州煤矿设计研究院设计，设计年生产能力为150万t，2002年省煤炭局核定年生产能力为240万t，系一对机械化程度较高的大型矿井。
矿井为立井开拓方式，设计两个水平开拓，第一水平（即目前开采水平）标高为-320m，第二水平标高为-450m。
矿井一水平原设计共划分11个采区，其中北翼6个，分别为：北二、北四、北六、北八、北十、北十二采区；南翼5个，分别为：南一、南三、南五、南七、南九采区。
后来由于井田边界和采区重新划分，北四采区划归北八采区开采，北六采区大部分划给柴里井田，只保留小部分。
另外，北十、北十二采区3煤因其埋藏较深，利用一水平开拓很不经济，在进行二水平开拓延深方案设计时，将其划归二水平开采，这样一水平现在只剩8个采区。
一水平主采3上、3下煤层，均为近水平中厚及厚煤层，可采总厚度7m 左右，采用单一长壁全部垮落采煤法，有综采和高档普采两种采煤工艺。
矿井于1988年9月28日移交生产管理并试生产，1989年6月24日正式投产，先后动用了南一、北二、南三、北八、南七共5个采区，其中2004年内有南一、北二、南三3个采区开采结束，北八、南七成为矿井的主采区。
两个主采区中，南七采区由于实际揭露的地质情况要远远复杂于采区设计时提交的地质报告，采区的可采储量大为减少，也影响了正规综采工作面的布置，降低了采区的生产能力，对矿井的生产能力也产生一定的影响，现正在开拓其接替采区—南九采区；而北八采区现已开采5年，正规工作面已不多，大部分储量为柴里村和大屯村下压煤，为保证矿井的稳产高产和南北翼的均衡生产，北翼应尽早为北八采区开拓新的接续采区，为此我们拟设计北六采区。
第二章采区概况一、采区位置1、地面位置：2、井下位置：北六采区位于-320m水平北大巷的西侧，北二和北八采区的西部，南三采区的北部，为矿井西部边缘采区。
二、采区边界及面积北六采区南部与南三采区相接，东部和北部以王庄断层与北二采区和北八采区为界，西部以高庙断层与柴里井田相邻。
附件一八采区边界调整说明书第一章矿井概况城郊煤矿原设计生产能力为240万t/年，经过两次大的技术改造，2009年核定生产能力为500万t。
矿井目前有7个生产采区，2个准备采区。
一、矿井现生产采区情况：一采区辅助采区：截止到2011年4月底剩余1个综采工作面（F2103），剩余综采可采储量58万吨，2011年下半年回采结束。
二采区扩大采区：截止到2011年4月底剩余3个综采工作面（2219、2217、2211），剩余综采可采储量199.5万吨，预计2012年7月回采结束回采结束。
四采区: 截止到2011年4月底剩余1个煤柱面（2410）和一个充填工作面（C2401），剩余综采可采储量91.5万吨。
五采区：截止到2011年4月底剩余4个综采工作面（2502、2503、1504、2505），剩余综采可采储量183.5万吨，其它区域是厚度2.0m 以下的薄煤带。
六采区：六采区地质条件复杂，采区范围小，从目前揭露的情况看适合综采的储量非常有限，截止2011年4月底剩余3个综采工作面（2603、2604、2610），剩余综采可采储量55万吨，该采区地质条件较差，储量极不可靠。
八、十采区: 截止到2011年4月底剩余4个综采工作面（2802、21001、21005、21007），剩余综采可采储量165万吨。
六个生产采区合计剩余综采可采储量752.5万吨。
二、准备采区情况：九采区: 九采区共计4个综采工作面（2901、2902、2903、2904），剩余综采可采储量198万吨。
十二采区：截止到2011年4月底十二采区轨道巷集中巷已经施工了370m，胶带集中巷已经施工了436m。
十二采区共设计7个综采工作面，合计综采可采储量863.8万吨，首采工作面21202预计2012年3月圈出。
十六采区：截止到2011年4月底十六采区轨道下山、胶带下山均已经落底，首采工作面预计2012年1月可以圈出。
十六采区共设计11个综采工作面，合计综采可采储量624.8万吨。
山西煤炭职工联合大学毕业设计（说明书）题目：XX矿一水平8号煤层XX采区设计专业班级：2008煤矿开采技术（普专）学生姓名：李XX指导教师：XXX二○一一年六月九日前言国阳XX矿是阳泉煤业(集团)有限责任公司的特大型骨干矿井之一，位于阳泉市以西5km，井田面积约62.4km2，地质构造简单，现开采3#、8#、12#和15#煤层，矿井设计能力4.35Mt/a，核定能力7.2Mt/a。
矿井现有两个开采水平：一水平和二水平，采用主斜井、副立井综合开拓方式、走向长壁采煤法以及综采和放顶煤综采工艺。
作为开采设计练习，我们小组在XXX老师的指导下，选择了“XX矿一水平8#煤层XX采区设计”为毕业设计的题目。
该采区是由3#煤层XX采区和15#煤层XX采区合并而成。
采区走向长度最大5600m，倾斜长度最大2400m，总面积10.45km2，设计生产能力120～220万t/a，服务年限31年。
设计大致分工为：采区巷道布置由李旸和孙贵文设计；回采工艺由设计；采区运输、排水和供电由和设计；设备选型计算由和设计；采区通风与安全和设计；采区巷道规格及支护方式由和设计。
我们的设计力求达到技术先进、经济合理和安全可靠。
但由于我们的水平有限，又缺乏生产实践经验，所以设计中难免存在错误和不妥之处，恳请各位老师批评指正。
学生：李XX2011年6月9日目录（单独占一页或两页，自己编制，只要章和节页码）第一章矿井概况第一节井田地质特征一、交通位置XX矿东距阳泉市约5km，其地理坐标为东经113°25′17″～113°33′07″，北纬37°46′44″～37°52′19″。
XX矿的交通条件极为便利。
石太线电气化铁路自井田北部东西横穿而过，成为煤炭运销的大动脉；太石高速公路南北横穿井田；307国道由西向东，在阳泉市区与阳左公路和阳盂公路十字相交，构成网络，连通全国各地。
二、地质构造井田基本构造形态为一走向北西，向南西倾伏的单斜构造。
地层倾角5°～15°，局部可增至25°以上。
单斜上发育着次一级不同类型的构造形迹，并以塑性形变的褶皱构造为主，破裂形变的断裂构造次之。
由于受区域构造控制，井田构造形迹以线性为主，主要为北东向短轴向、背斜和与之方向一致的断裂构造带，二者常形成北东向平行的断褶带，显然具有成生上的联系，同时北西、近东西向构造也有发育，但分布比较少。
井田地质构造类型为中等。
井田构造形态分区性明显，大致可分为西部和中东部两个区，西部为一穹窿构造，其特征是：四周为弧状、放射状短轴向、背斜及无明显方向性的小型断裂构造，中东部以北东向大致平行等距相间的断裂构造带与线状延伸断层为界。
的背、向斜相匹配为其主要特征，其分区大致以F12井田范围内的褶曲在纵向上很不协调，上部褶曲较少，褶幅小，而下部煤层褶曲多，褶幅大。
特别是下部煤层两翼地层倾角变化大，且有一定数量的紧密褶曲。
这些褶曲只有到开采时才能被揭露，对采区正常划分和工作面布置有很大影响。
井田岩溶陷落柱相对较少，截止目前共发现陷落柱76个，平均密度为1.22个／km2。
三、煤系地层井田含煤地层为下二叠系山西组和上石炭系太原组。
含煤地层总厚度平均178.9m，含煤层11～16层，煤层总厚度平均19.59m，含煤系数10.95％；其中可采煤层7层，煤层总厚度17.82m，含煤系数9.96％。
山西组地层总厚度54～82m，平均60.23m，主要由灰黑色砂质泥岩、泥岩，灰白色砂岩及煤组成。
含煤层4～6层，煤层总厚度平均4.42m，含煤系数7.34％；可采煤层为3#、6#煤，总厚度平均3.14m，含煤系数5.21％。
其中3号煤层全井田大部可采，现大部分已采空。
太原组地层总厚度95～130m，平均118.67m，主要由黑灰色砂质泥岩、泥岩、灰白色砂岩，三层石灰岩及煤组成。
本组含煤7～9层，煤层总厚度15.17m，含煤系数12.78％；可采煤层为8#、9#、12#、13#、15#煤层，煤层总厚度14.68m，含煤系数12.37％其中8号、9号、12号煤层全井田大部可采，13号煤层局部可采，15号煤层全井田可采。
四、煤层特征矿井现主采煤层为3#、8#、12#、15#，其赋存情况由上而下依次叙述如下：3#煤层：俗称七尺煤，为局部可采煤层。
位于山西组中部，上距K8砂岩10.30～32.10m，平均26.99m；下距K7砂岩17.30～29.70m，平均25.32m。
煤层厚度0～3.8m，平均1.92m，煤层厚度变化较大，西部一般在2.0m以上，向东部和南部变薄，由于古河流冲刷及聚煤期沉积环境影响，形成若干大片薄煤带和无煤带。
煤层结构较复杂，含夹石1～2层。
井田除中部地段、南部不可采外，井田大部分可采。
3#煤是主要开采煤层，建矿以来一直开采，现在大部分范围已采空，剩余部分井田西部正在开采。
8#煤层：为局部可采煤层。
位于太原组顶部，上距6号煤层9.30～39.20m，平均19.10m。
煤层厚度0～5.82m，平均2.80m。
煤层中富含黄铁矿。
煤层结构较复杂，含夹石1～4层，岩性为炭质页岩、泥岩、砂质泥岩及细粒砂岩。
尤以中部夹石较发育，厚度变化由0～4m。
井田东部由于沉积环境的改变夹石增厚，煤层变薄尖灭，形成大面积不可采区。
已采空范围为井田北、中部。
12#煤层：俗称四尺煤，位于太原组中部，K4石灰岩与K3石灰岩之间。
煤层厚度0～2.51m，平均1.38m，煤层含硫量高，黄铁矿结核发育。
煤层结构复杂，含1～2层夹石，尤以中部夹石较为发育，岩性为泥岩、砂质泥岩，厚0.05～0.92m，平均0.25m；井田西北部下层煤变薄尖灭，形成大范围不可采区。
为井田内局部可采煤层。
15#煤层：俗称丈八煤，全井田可采煤层。
位于太原组底部，K2石灰岩之下10m左右，上距13号煤层23.00～40.00m，平均29.75m。
煤层厚度5.3～8.9m，平均6.83m，煤层厚度稳定。
煤层结构复杂，含夹石1～4层，局部可达7层，全井田内稳定可采，是我矿的主要可采煤层。
四、煤种及煤质井田可采煤层均为无烟煤，国标分类代码为“WY”。
煤层总的煤质特征：水分变化在0.20%～3.96%之间，平均1.30%；灰分在5.53%～38.45%之间，平均16.96%；全硫含量0.30%～5.90%，平均1.23%；发热量为20.59～33.79MJ／Kg，平均35.3MJ／Kg。
精煤灰分在3.13%～10.74%之间，平均7.05%；精煤挥发分在6.32%～9.29%之间，平均7.88%；精煤全硫在0.31%～1.23%之间，平均0.68%。
五、水文地质情况矿井水文地质情况简单，涌水量小。
地表除河流外，无其它大的水体。
河流呈树枝状分布，均属季节性河流，在枯水期大部分呈断流和潜流。
目前生产区的盖山厚度一般在200m以上，开采塌陷裂缝不能连通地表，使涌水量变化基本不受地表水和大气降水影响。
XX矿的主要充水因素为含水层水和上部煤层采空区积水。
其中地层内的主要含水层为第四系河床冲积层孔隙含水层、砂岩含水层、石灰岩含水层。
采空区积水有一水平的3号、6号、8号、9号、12号、15号煤层的采空区，三水平开采15号煤层和深部的8#、9#煤层。
这些采空区积水对邻区及下部煤层开采构成影响。
根据矿井历年排水统计资料确定：矿井正常涌水量：一水平23.12 m3 / h，三水平38.2 m3 / h，合计61.32 m3 / h。
矿井最大涌水量：一水平37.29 m3 / h，三水平54.6 m3 / h，合计91.89 m3 / h。
六、矿井瓦斯、煤尘和煤炭自燃根据山西省安全生产监督管理局文件“晋安监煤字[2004]262号《关于对阳泉煤业(集团)有限责任公司所属煤矿2004年度瓦斯等级鉴定的批复》”，本矿井瓦斯相对涌出量：15.44 m3 /t，绝对涌出量为254.91 m3 /min。
二氧化碳相对涌出量：3.53 m3 /t，绝对涌出量为42.03 m3 /min。
属高瓦斯矿井。
3、8号煤层具有煤尘爆炸性。
15号煤无煤尘爆炸性。
矿井自燃危险等级为不易自燃。
第二节井田境界与储量一、井田境界XX矿井田位于阳泉矿区东南部，井田东部为大阳泉井田，西部为西上庄井田，南部与五矿井田相邻，北部以石太铁路为界，隔桃河与三矿、四矿相望，井田走向长约8km，倾向长约7.8km，面积为62.4186km2，由94个坐标点圈定。
二、井田储量根据地质部门提供的资料，估算了全井田3号、6号、8号、9号、12号、13号、15号的资源储量为929.65 Mt。
其中3号煤层136.85 Mt，6号煤层28.32 Mt，8号煤层191.49 Mt，9号煤层114.36 Mt，12号煤层62.03 Mt，13号煤层11.39 Mt，15号煤层385.21 Mt。
保有地质储量821.54 Mt，可采储量约473.684Mt。
第三节矿井生产能力及服务年限一、矿井生产能力矿井设计按年工作日按300d计算，每天净提升时间14h，确定XX矿设计生产能力为4.35Mt/a。
2005年山西省煤炭工业局以晋煤规发[2005]256号文下发《关于2005年省属煤炭集团公司及地方国有煤炭企业部分生产矿井生产能力核定的批复》，批准国阳XX矿的核定能力为7.2Mt/a。
二、矿井服务年限根据2005年底储量估算结果：保有地质储量821.54 Mt，期末可采储量473.91 Mt。
按设计生产能力4.35Mt/a，可采储量473.684Mt，取储量备用系数１.4，矿井服务年限为78年。
按核定生产能力7.2Mt/a，储量备用系数采用1.4，矿井服务年限为47a。
第四节矿井开拓、采区布置与采煤方法一、矿井开拓在井田的北部建立工业广场，采用主斜井-副立井-石门大巷开拓方式。
现使用主要井筒14个，分别为：主斜井（2个）：东、西主斜井分别装备钢绳芯胶带提升机、钢丝绳牵引胶带输送机，担负矿井主提升任务；副立井（2个）：装备落地式多绳磨擦轮提升机，担负矿井辅助提升任务；材料斜井（1个）：任液压支架等大型材料的提升任务；专用进风井（4个）：桑掌进风井、南山进风井、龙门进风井、1#进风井；回风井5个：南山回风立井、桑掌回风立井、大南沟回风井(由一号斜井和二号斜井并联组成)、龙门回风立井、北茹回风立井。
主要通风机全部采用抽出式工作方法，分别形成南山、大南沟、桑掌、龙门、北茹五个分区抽出式通风系统。
回风井分别装备两台同等能力、同等型号的通风机，其中一台工作，一台备用。
通风机型号见下表。
矿井总回风量为56120m3/min，总进风量46095m3/min。
矿井设560、470两个主水平和一个390辅助水平对井田内的各煤层进行统一考虑、联合开采。
其中一水平布置有东丈八、一南翼、二南翼三组轨道运输和回风石门大巷，主要开采的3#、8#、9#、15#煤层；三水平布置有西翼、南翼二组轨道运输和回风石门大巷，开采15#煤层和深部的8#、9#煤层；390水平开采15#煤层。
