LED显示屏接收卡参数如何设置

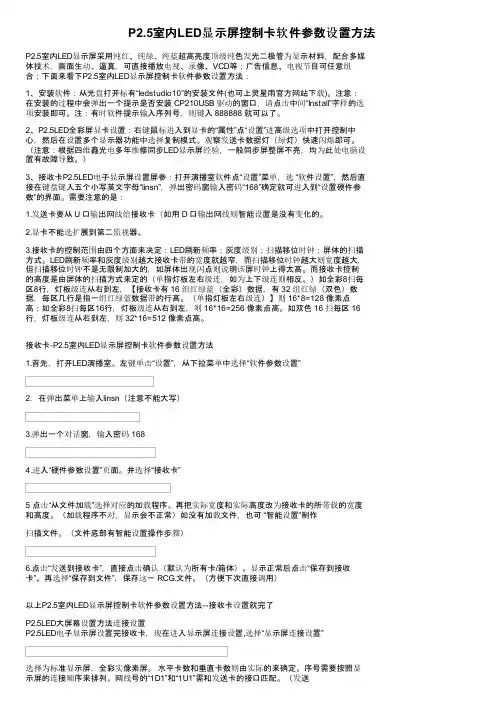

P2.5室内LED显示屏控制卡软件参数设置方法P2.5室内LED显示屏采用纯红、纯绿、纯蓝超高亮度顶级纯色发光二极管为显示材料，配合多媒体技术，画面生动、逼真，可直接播放电视、录像、VCD等；广告信息、电视节目可任意组合；下面来看下P2.5室内LED显示屏控制卡软件参数设置方法：1、安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。

注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。

注：有时软件提示输入序列号，则键入 888888 就可以了。

2、P2.5LED全彩屏显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。

观察发送卡数据灯（绿灯）快速闪烁即可。

（注意：根据四维鑫光电多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。

）3、接收卡P2.5LED电子显示屏设置屏参：打开演播室软件点“设置”菜单，选 “软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。

需要注意的是：1.发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。

2.显卡不能选扩展到第二监视器。

3.接收卡的控制范围由四个方面来决定：LED刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。

LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。

而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。

）如全彩8扫每区8行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。

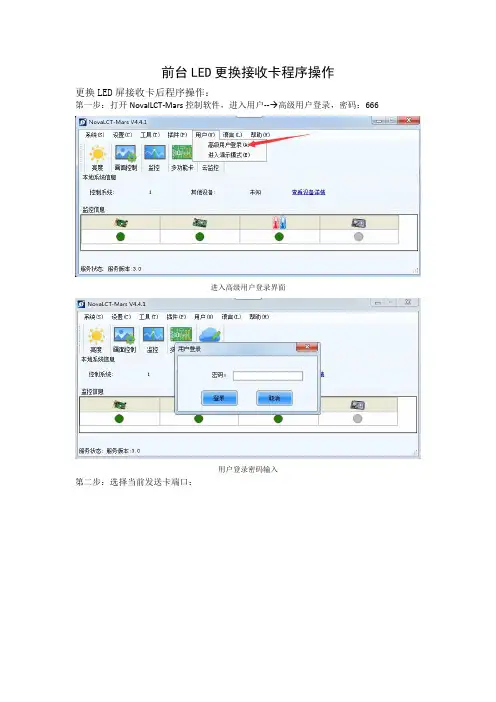

前台LED更换接收卡程序操作
更换LED屏接收卡后程序操作：
第一步：打开NovalLCT-Mars控制软件，进入用户-- 高级用户登录，密码：666
进入高级用户登录界面
用户登录密码输入
第二步：选择当前发送卡端口：
第三步：发送卡配置：
第四步：接收卡配置并导入配置文件：
此接收卡配置文件通用于前台LED屏、舞台竖直长条屏和舞台双侧屏。

第五步：显示屏连接配置并导入配置文件：
其中，前台连接文件对应前台LED屏，双侧平连接文件对应中国厅双侧LED屏，舞台双竖直长条屏连接文件对应中国厅舞台双竖直长条屏。

LED屏亮度修改：
打开NovalLCT-Mars控制软件，进入登录高级用户后
注意：亮度调节只能手动调节亮度值，其他勿动，然后点击刷新就可以了，不用保存到硬件。

Led屏第八代控制系统使用手册一、进入设置对话框在菜单下点“设置”，“软件设置”后，输入“linsn”五个小写字母（注意电脑上没有显示，在键盘上直接按linsn五个字母，如有错误重新再按一次直到正确为止）即可进入设置对话框，如图1所示。

图1二、发送卡设置发送卡设置非常简单，如果你的显示屏工作在1024×768模式不用设置即可工作，否则需选择需要的显示模式，再点“保存到发送卡”后，重新设置你的电脑分辨率即可。

(注意：显示模式是指电脑的显示模式。

) 如图1所示。

三、接收卡设置在进入接收卡的设置之前，先了解接收设置界面上的各项是非常必要的，能让用户更好地了解控制系统，从而使操作更简单，快捷。

灯板芯片：可选专用PWM或点校正等芯片当前扫描模式：完成智能设置后，软件界面会写出当前单元板的驱动模式。

文件名称：是指经智能设置正确后，保存驱动设置时给驱动文件起的名称。

例如：通用全彩8扫8行8折。

LED刷新频率：LED显示屏更新图片的速率，刷新频率越高，频率图像越稳定，如果要用照相机拍摄画面时无水波纹无闪烁，刷新率应设置在600hz以上。

双色显示屏不追求效果一般设置成60-75HZ 即可，全彩屏要求效果一般户内屏设为180-600hz，户外屏300-1200hz。

同步刷新：对于双色显示屏，选与不选此项对效果影响不大。

但对于全彩显示屏，必须选此项，可以使电脑与显示屏同步，效果更好。

灰度级数：一般来说，双色显示屏选256级即可，全彩户内选4096级，户外选16384级。

当然也可以根据显示屏的要求提高灰度，灰度越高图片层次越好。

扫描移位时钟：取决于驱动板的性能和设计。

如果性能好，设计合理，能上的时钟就越高，那么单张接收卡带的面积（像素点）就会越大，或者在带面积不变的情况下支持更高的灰度和刷新频率。

占空比：是指移位时钟的占空比，改变此数据，可以使扫描移位时钟能上更高时钟。

一般设为50%。

消隐时间：如果显示屏出现有暗亮的情况，可以通过此项来消除。

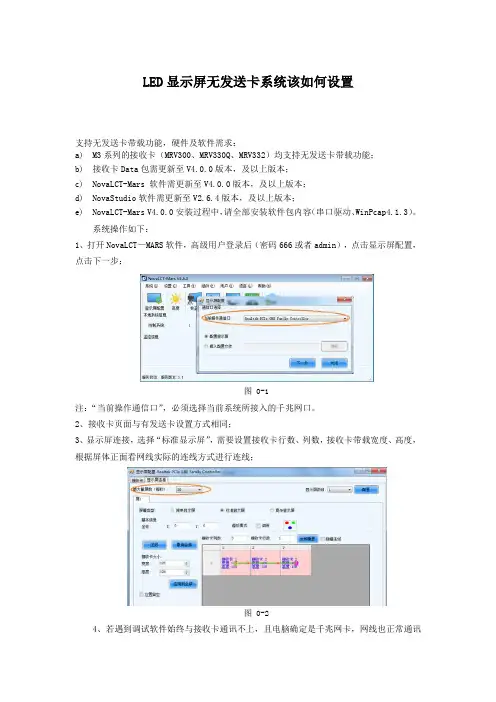

LED显示屏无发送卡系统该如何设置
支持无发送卡带载功能，硬件及软件需求：
a)M3系列的接收卡（MRV300、MRV330Q、MRV332）均支持无发送卡带载功能；
b)接收卡Data包需更新至V4.0.0版本，及以上版本；
c)NovaLCT-Mars 软件需更新至V4.0.0版本，及以上版本；
d)NovaStudio软件需更新至V2.6.4版本，及以上版本；
e)NovaLCT-Mars V4.0.0安装过程中，请全部安装软件包内容（串口驱动、WinPcap4.1.3）。

系统操作如下：
1、打开NovaLCT—MARS软件，高级用户登录后（密码666或者admin），点击显示屏配置，点击下一步；
图 0-1
注：“当前操作通信口”，必须选择当前系统所接入的千兆网口。

2、接收卡页面与有发送卡设置方式相同；
3、显示屏连接，选择“标准显示屏”，需要设置接收卡行数、列数，接收卡带载宽度、高度，根据屏体正面看网线实际的连线方式进行连线；
图 0-2
4、若遇到调试软件始终与接收卡通讯不上，且电脑确定是千兆网卡，网线也正常通讯
的情况下，可在官网下载对应接收卡的最新程序包，进行升级，最新的接收卡程序包支持无发送卡使用。

无发送卡模式下程序包的更改，通信口选择要选择千兆网口，如下图：
图 0-3
其余步骤与有发送卡的程序包更改方法一致。

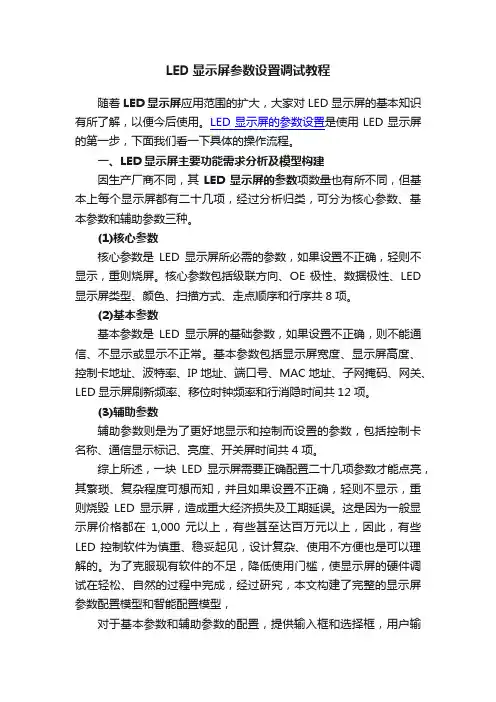

led显示屏屏参设置步骤LED显示屏屏参设置步骤导言：LED显示屏作为现代广告宣传和信息传递的重要工具，在各种场合得到了广泛的应用。

而为了确保LED显示屏能够正常显示和呈现出所需的效果，屏参设置就变得尤为重要。

本文将介绍一些LED显示屏屏参设置的基本步骤，希望能够对您有所帮助。

一、屏参设置的概念屏参设置是指在使用LED显示屏之前，根据实际情况和需求对屏幕参数进行调整和配置的过程。

通过屏参设置，可以确保显示屏的亮度、色彩、对比度等参数能够达到最佳效果，提高观看体验。

二、确定亮度调节方式LED显示屏通常有两种亮度调节方式：手动调节和自动调节。

手动调节需要人工根据实际情况进行调整，而自动调节则是根据环境的变化自动调整亮度。

根据实际需要，选择适合的调节方式。

三、调整亮度和对比度亮度和对比度是影响显示屏效果的两个重要参数。

调节亮度可以使显示屏在不同环境下都能够清晰可见，而调节对比度可以提高图像的层次感和细节表现力。

在进行亮度和对比度调节时，需要根据实际环境光照水平和要显示的内容进行适当的调整。

四、调整色彩均衡LED显示屏的色彩均衡是指红、绿、蓝三个基色之间的色彩分布比例。

通过调整色彩均衡，可以使显示屏呈现出准确、鲜艳的色彩效果。

一般情况下，色彩均衡可以通过调整屏幕上的R、G、B三个通道的亮度来实现。

五、设置屏幕分辨率屏幕分辨率是指显示屏的像素点数。

根据实际需求，设置合适的屏幕分辨率可以保证内容显示的清晰度和准确性。

当选择分辨率时，需要考虑显示屏的尺寸、观看距离和显示内容的要求。

六、调整刷新率刷新率是指显示屏显示图像的频率，单位为赫兹（Hz）。

调整刷新率可以提高图像的稳定性和流畅度。

一般情况下，选择适合的刷新率可以避免图像闪烁或者拖影现象的出现。

七、设置灰度位数灰度位数是指显示屏能够显示的不同亮度级别的数量。

较高的灰度位数可以保证图像的层次感和细节表现力。

根据实际情况和需求，选择适合的灰度位数可以提高显示效果。

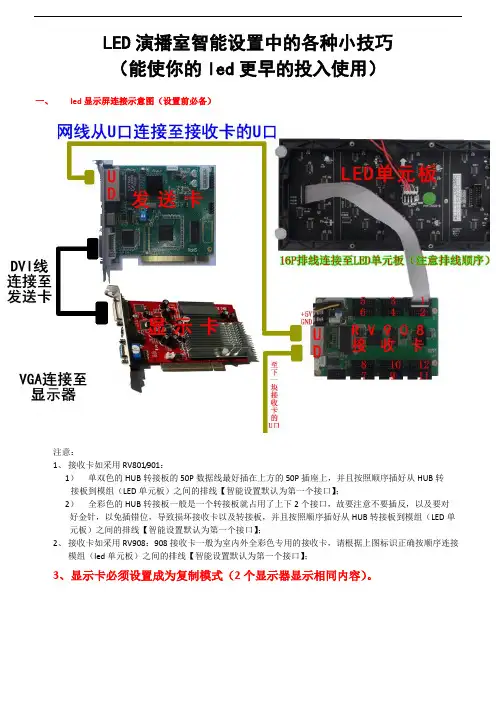

LED演播室智能设置中的各种小技巧（能使你的led更早的投入使用）一、led显示屏连接示意图（设置前必备）注意：1、接收卡如采用RV801/901：1）单双色的HUB转接板的50P数据线最好插在上方的50P插座上，并且按照顺序插好从HUB转接板到模组（LED单元板）之间的排线【智能设置默认为第一个接口】；2）全彩色的HUB转接板一般是一个转接板就占用了上下2个接口，故要注意不要插反，以及要对好金针，以免插错位，导致损坏接收卡以及转接板，并且按照顺序插好从HUB转接板到模组（LED单元板）之间的排线【智能设置默认为第一个接口】；2、接收卡如采用RV908：908接收卡一般为室内外全彩色专用的接收卡，请根据上图标识正确按顺序连接模组（led单元板）之间的排线【智能设置默认为第一个接口】；3、显示卡必须设置成为复制模式（2个显示器显示相同内容）。

二、LED演播室智能设置的进入：1、安装led演播室软件（安装序列号为82562450或888888）；2、启动led演播室；3、在菜单中选择【设置】 【软件设置】；4、在软件设置的【播放窗】中输入‘linsn’（不含单引号、输入法切换至小写英文状态）后会弹出密码对话框，输入密码‘168’（不含单引号）点击确定进入硬件设置界面；【如下图所示】三、发送卡的设置（发送卡界面）：1、在左上角的显示模式中选择与显示器分辨率一致的数值，如在选项中没有的可以点击右侧的自定义中输入与显示器分辨率一致的数值【尽可能不大于显示器的分辨率】；2、右侧列表中的选项框根据实际情况选择；3、最后点击右下角的【保存到发送卡】；温馨提示：如果设置里分辨率则需要重新启动电脑；备注：左下角的硬件中会显示发送卡的硬件型号和版本号；四、接收卡的设置（接收卡界面）：如有接收卡的加载程序，则直接点击下方的【从文件加载】即可，如没有led单元板的接收卡程序则要重新智能设置，具体方法如下：1、点击左下角的【智能设置】，弹出智能设置向导1，输入如下图所示的参数后点击【下一步】、【接收卡工作模式根据实际选择】说明（这一步是在智能设置中最主要的一个步骤）：1、显示屏类型：根据实际选择；2、灯板芯片：如采用常规的芯片则直接选择通用芯片即可，如采用特殊类型的芯片，请根据实际选择；3、点数（一个模组/led单元板的点数）：X为长度点数、Y为高度点数；4、数据接口数（一个模组/单元板有几个可以输入的接口/排线数）：每口数据线组数（一个模组/单元板可用的接口/排线数中的RGB数据组数）：5、行译码方式：请根据实际选择【一般动态的常规为138译码、静态的为静态不需译码】；6、接收卡工作模式：采用RV801/901的为正常模式、RV908为8型24组数据、其它的根据实际选择；7、芯片通道数：一般选择规则模式，采用74HC595的都为8、采用恒流芯片的一般为16；8、模块级联方向：根据实际选择【常规为从右到左】；下面就第3、4步着重讲解（技巧掌握后，可以很轻松的继续点击下一步）：1、室内3.0、3.75、5.0的单双色为例：一般以上的led单元板都是长64点、高32点，采用HUB08接口（接口默认为2组数据）；所以在3、4、5的选项里输入以下信息：3、点数里可以输入：X为64；Y为32，4、数据接口数：1，每口数据线组数：25、行译码方式：74HC138译码技巧：也可以在点数里输入X:16、Y:16，数据接口数：1，每口数据线组数：1【采用技巧模式设置时在最后一步点点的时候也要看led单元板右上角的16 x 16】2、室内P2.5、P3、P4以及P5、P6等16扫的全彩色为例：一般以上的led单元板都是长64点、高32点，采用HUB75接口（接口默认为2组数据）；所以在3、4、5的选项里输入以下信息：3、点数里可以输入：X为64；Y为32，4、数据接口数：1，每口数据线组数：25、行译码方式：74HC138译码技巧：也可以在点数里输入X:16、Y:16，数据接口数：1，每口数据线组数：1【采用技巧模式设置时在最后一步点点的时候也要看led单元板右上角的16 x 16】3、室内P5、P6、P7.62等8扫的全彩色为例：一般以上的led单元板都是长32点、高16点，采用HUB75接口（接口默认为2组数据）；所以在3、4、5的选项里输入以下信息：3、点数里可以输入：X为32；Y为16，4、数据接口数：1，每口数据线组数：25、行译码方式：74HC138译码4、户外W10等4扫的单双色为例：一般W10的led单元板都是长32点、高16点，采用HUB12接口（接口默认为1组数据）；所以在3、4、5的选项里输入以下信息：3、点数里可以输入：X为32；Y为16，4、数据接口数：1，每口数据线组数：15、行译码方式：74HC138译码5、户外W12、W16、W20等4扫的单双色为例：一般以上的led单元板都是长16点、高8点，采用HUB12接口（接口默认为1组数据）；所以在3、4、5的选项里输入以下信息：3、点数里可以输入：X为16；Y为8，4、数据接口数：1，每口数据线组数：15、行译码方式：74HC138译码6、户外W10等4扫的全彩色为例：一般以上的led单元板都是长16点、高8点，采用HUB12接口（接口默认为1组数据）；所以在3、4、5的选项里输入以下信息：3、点数里可以输入：X为16；Y为8，4、数据接口数：1，每口数据线组数：15、行译码方式：74HC138译码技巧：也可以在点数里输入X:16、Y:8，数据接口数：1，每口数据线组数：1【采用技巧模式设置时在最后一步点点的时候也要看led单元板右上角的16 x 8】7、户外W12、W16、W20等静态的全彩色为例：一般以上的led单元板都是长16点、高8点，采用HUB75/40接口（接口默认为2组数据）；所以在3、4、5的选项里输入以下信息：3、点数里可以输入：X为16；Y为8，4、数据接口数：1，每口数据线组数：25、行译码方式：静态无需译码技巧：也可以在点数里输入X:16、Y:4，数据接口数：1，每口数据线组数：1【采用技巧模式设置时在最后一步点点的时候也要看led单元板右上角的16 x 4】户外单色4扫led单元板智能设置说明（P10为例参考）一、led显示屏连接示意图（设置前必备）设置前注意事项：1、首先先确认发送卡是否工作正常；2、检查网线是否正常压制（常规插在U口、挨着灯的那个是U口）；3、接收卡数据灯是否工作正常（常规插在A口、挨着电源的那个是A口）；4、检查HUB板是否从第一个口开始连接到led模组；二、LED演播室智能设置的进入：1、安装led演播室软件（安装序列号为82562450或888888）；2、启动led演播室；3、在菜单中选择【设置】 【软件设置】；4、在软件设置的【播放窗】中输入‘linsn’（不含单引号、输入法切换至小写英文状态）后会弹出密码对话框，输入密码‘168’（不含单引号）点击确定进入硬件设置界面；【如下图所示】三、发送卡的设置（发送卡界面）：1、在左上角的显示模式中选择与显示器分辨率一致的数值（尽量不要大于显示器分辨率）；2、右侧列表中的选项框根据实际情况选择；3、最后点击右下角的【保存到发送卡】；温馨提示：如果设置里分辨率则需要重新启动电脑；四、接收卡的设置（接收卡界面）：如有接收卡的加载程序，则直接点击下方的【从文件加载】即可，如没有led单元板的接收卡程序则要重新智能设置，具体方法如下：1、点击左下角的【智能设置】，弹出智能设置向导1，输入如下图所示的参数后点击【下一步】、【接收卡工作模式根据实际选择】2、弹出智能设置向导2、这一步主要是设置数据的正、反向，请根据实际选择相应的显示状态，选好后点击【下一步】；（温馨提示：将上方的自动变化去掉，进行手动选择1、2查看屏体变化）3、智能设置向导4、这一步主要是这是OE极性，请根据实际选择相应的显示状态，选好后点击【下一步】；（温馨提示：将上方的自动变化去掉，进行手动选择1、2查看屏体变化）4、智能设置向导6、这一步主要是设置扫描方式，由于是4扫，就直接如下图所示选择即可（或根据实际情况选择），选好后点击【下一步】；5、智能设置向导7、这一步主要是设置驱动芯片的走向，请根据屏幕变化按实际选择。

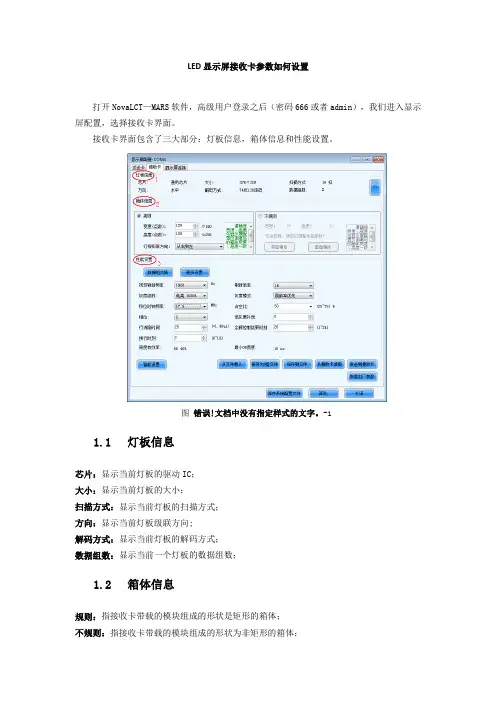

LED显示屏接收卡参数如何设置打开NovaLCT—MARS软件，高级用户登录之后（密码666或者admin），我们进入显示屏配置，选择接收卡界面。

接收卡界面包含了三大部分：灯板信息，箱体信息和性能设置。

图错误!文档中没有指定样式的文字。

-11.1灯板信息芯片：显示当前灯板的驱动IC；大小：显示当前灯板的大小；扫描方式：显示当前灯板的扫描方式；方向：显示当前灯板级联方向;解码方式：显示当前灯板的解码方式；数据组数：显示当前一个灯板的数据组数；1.2箱体信息规则：指接收卡带载的模块组成的形状是矩形的箱体；不规则：指接收卡带载的模块组成的形状为非矩形的箱体；宽度（点数）：屏幕使用接收卡带载最宽一张的宽度点数；高度（点数）：屏幕使用接收卡带载最高一张的高度点数；1.3性能设置视觉刷新频率：此参数越高，显示画面越稳定；刷新倍率：刷新倍率越高，视觉刷新频率将越高，但会损失屏体亮度；灰度级数：灰度等级越高，画面显示会越细腻；灰度模式：亮度优先模式、刷新率优先模式、灰度优先模式；移位时钟频率：取决驱动芯片的性能和灯板设计。

如果性能好，设计合理，能达到的时钟就越高，那么单张接收卡带的面积（像素点）就会越大，或者在带面积不变的情况下支持更高的灰度和刷新频率；占空比：是指移位时钟的占空比，改变此数据，可以使扫描移位时钟能上更高时钟，一般设为50%；相位：移位时钟与移位数据的相对时间关系，有时显示图像有错位或闪点，调节此参数能消除；低灰度补偿：对于某些无法正确响应窄脉宽的驱动芯片，通过调整该参数，可以对其进行补偿，以改善低灰度的效果；行消隐时间：使用此参数来调整扫描屏余辉，若余辉严重可增大此数值；余辉控制结束时刻:配合行消隐时间和换行时刻，调整扫描屏余辉；换行时刻：配合行消隐时间，调整扫描屏余辉；1.3.1更多设置更多设置界面所包含的内容如图5-2图错误!文档中没有指定样式的文字。

-2 点开之后如图5-3。

图错误!文档中没有指定样式的文字。
