电视机原理课程

电视机原理联系地点:武汉市华中科技大学电子与信息工程系联系人:冯启明老师转载时间：yekai：这是一本很不错的电视技术启蒙书。

我校正了文中的部分错别字和部份错误信息，增加了少部分信息。

绪论第一章黑白电视原理1.1 光和视觉特性1.2 黑白电视系统组成原理1.3 电视扫描与同步1.4 黑白全电视信号1.5 电视图象的基本参量第二章色度学与彩色电视2.1 光与颜色2.2 颜色的计量系统2.3 电视中彩色的分解与重现2.4 电视RGB计色制与彩色正确重现第三章彩色电视制式3.1 概述3.2 兼容制彩色电视基础3.3 NTSC制3.4 PAL制3.5 SECAM制简介第四章电视摄象与发送技术4.1 广播电视系统的组成4.2 电视摄像机4.3 摄象器件4.4 电视图像信号的处理4.5 同步信号的形成4.6 PAL全电视信号的形成4.7 电视信号的发送第五章电视接收技术5.1 电视接收技术概论5.2 高频调谐器5.3 图象通道电路5.4 解码电路5.5 同步分离电路5.6 扫描电路5.7 显象管及其附属电路第六章电视新技术概论6.1 卫星电视广播6.2 数字电视6.3 高清晰度电视（HDTV)6.4 共用天线电视（CATV）系统6.5 电视多工广播6.6 立体电视内容简介本书是一部系统地讲述电视原理及其最新实用性技术的新作。

共分六章：前三章讲述黑白和彩色电视传象的基本原理与彩色电视制式，并包括与学习电视技术有关的视觉特性、光度学和色度学等知识；四、五两章以广播电视系统为例，系统地讲述电视图像信号的摄取、处理、发送、接收与图像重现的原理及其实用性电路；第六章介绍电视新技术，如卫星电视、数字电视、高清晰度电视、立体电视、电缆电视和电视多工广播等。

本书的特点是深入浅出，简明易懂；理论紧密联系实际。

书中涉及的内容广泛、凝聚了现代电视技术的主要最新成就。

本书可作为大专院校电子、通信等专业的教材或参考书；亦可供从事电视科研、生产、运行、维修的人员阅读；也适宜于有一定电子技术基础知识的青年作为自学读物。

《电视原理》课程教学大纲一、本课程的性质和任务本课程不仅是教育技术学专业的专业基础课，而且是电子系列课程中的重要组成部分。

前面已学习了《模拟电路》和《数字电路》两门基础课程，学生已经掌握了基本的电路原理，比如半导体元件，基本放大电路，门电路，组合电路和时序电路等。

为了将这些基本知识应用到具体的电子设备中，同时针对该专业的培养目标和人才规格、今后工作的性质，设置《电视系统》这门课是很有必要的。

该课程包括电视原理、摄像机、录像机和编辑机等四个部分，学习该《电视原理》部分后，学生不仅能了解电视机的一些常用功能，而且能掌握其基本组成和原理，为摄像机、录像机和编辑机等学习打下基础。

二、课程的教学目的和要求教育技术学专业的培养目标是培养具有创新能力、继续学习能力，掌握本专业基本知识与基本技能，胜任各级各类学校和相关教育机构的现代教育技术开发、设计、应用、管理与评价，并能担任中小学信息技术课程教学任务的专门人才。

对人才的培养规格中有系统掌握教育技术专业的基本理论、基础知识和基本技能；形成现代教育思想和观念、具有创新意识，能合理选择、正确使用、科学管理现代教育媒体，适应未来教育改革和发展；能熟练使用电视教材制作设备，并能进行电视教材的摄、录、编等。

因此，本大纲是根据本专业人才的培养目标所需要的基本理论和基本技能的要求，根据本课程的教学性质、条件和教学实践而制定的。

三、课时分配课程学时36学时、2学分。

实验课16学时、1学分、单独开。

四、教学内容第一、二讲电视技术基础一、教学基本要求1．了解电视是一门技术2．了解图像传送原理3．了解光电转换原理4．掌握电视扫描原理5．掌握黑白全电视信号的组成6．掌握黑白全电视信号的发送和传输7．掌握黑白电视接收机的基本组成二、教学内容1．图像顺序传送原理同时传送，顺序传送，活动图像的传送2．光电转换原理摄像管——光/电转换，显像管——电/光转换3．电视扫描原理行扫描，场扫描，逐行扫描，隔行扫描，光栅的几何失真4．黑白全电视信号图像信号，消隐信号，同步信号5．黑白全电视信号的发送与传输发送（残留边带），传输6．黑白电视机的基本组成结构，框图第三、四、五讲彩色电视基本原理一、教学基本要求1．了解色度学的基本概念，掌握三基色原理及彩色混合原理2．掌握彩色三要素及亮度方程的表达式3．熟悉、掌握彩色全电视信号，并理解电视编——解码过程4．掌握彩色电视机的组成框图二、教学内容1．色度学的基本概念彩色三要素，三基色原理，彩色的混合，彩色的亮度与亮度方程2．彩色全电视信号彩色图像信号的分解，彩色电视信号的传输（兼容，实现兼容的措施，），彩色电视制式，PAL制编码过程（正交平衡调幅），PAL制解码过程（色度信号中两个正交分量的分离，同步检波），彩色显像管3．PAL制彩色电视接收机基本组成组成框图第六讲高频调谐器图像中频通道伴音通道一、教学基本要求1．了解高频调谐器的类型及应用范围2．掌握电子调谐高频头的特点及工作原理3．了解频道预选器及遥控装置4．了解对图像中频通道的要求5．掌握图像中频通道的组成及工作原理6．掌握伴音通道的组成及性能要求7．了解鉴频器的工作原理二、教学内容1．高频调谐器的电路组成及性能要求类型，组成，性能要求，电子调谐高频头的特点（电调谐原理）2．高频调谐器的工作原理3．频道预选器及遥控装置4．对图像中频通道的要求5．图像中频通道的组成声表面波滤波器6．伴音通道的组成及性能要求组成，性能要求，陶瓷滤波器7．集成化伴音通道电路鉴频器第七讲视频检波电路视频放大电路 AGC电路及工作原理一、教学基本要求1．了解视频检波电路的工作过程2．掌握视频检波电路的作用3．掌握预视放电路的工作原理4．了解AGC电路的作用和类型二、教学内容1．视频检波与视频放大电路视频检波电路，预视放电路2．自动增益控制电路AGC作用和要求，AGC类型及其工作原理第八讲亮度通道一、教学基本要求1．了解亮度通道的作用、组成2．掌握ARC电路的组成及工作原理3．了解黑、白平衡调整原理及目的二、教学内容1．亮度通道的作用、性能要求及电路组成作用，性能要求，电路组成（副载波陷波电路，自动清晰度控制电路，图像轮廓校正电路，亮度延时电路，钳位电路，自动亮度限制电路）2．亮度通道电路分析3．基色矩阵及末级视放电路作用，黑白平衡的调整第九讲彩色解码电路一、教学基本要求1．了解色度通道的组成2．掌握延时解调电路的组成及工作原理3．了解基准副载波恢复电路的组成及工作过程二、教学内容1．色度通道组成框图，色度带通放大电路， ACC电路，ACK电路，延时解调电路（延时解调矢量分析）2．基准副载波恢复电路色同步选通电路，锁相环路第十讲扫描电路直流稳压电源一、教学基本要求1．掌握同步分离电路及工作过程2．掌握抗干扰电路及工作原理3．了解行输出变压器的功能和特点4．掌握开关式稳压电源的特点5．了解开关式稳压电源的组成及工作原理二、教学内容1．扫描电路的作用、要求及组成2．同步分离电路3．抗干扰电路4．行输出变压器5．对稳压电源性能的要求和开关式稳压电源的特点要求，开关式稳压电源的特点6．开关式稳压电源的组成及工作原理组成，工作原理7．实用开关电源电路介绍五、大纲说明1．本大纲根据高师院校人才培养要求几相关专业课程设置要求制定2．本大纲依照循序渐进的原则编排，由简到繁，由浅入深，先宏观后微观。

液晶电视机组成结构与工作原理1. 液晶电视机的基本结构1.1 外壳和显示屏液晶电视机的外壳就像一件漂亮的衣服，包裹着里面的“宝贝”。

显示屏是它的“脸”，这块屏幕能让我们看到五光十色的画面。

它通常是由玻璃和塑料合成，轻薄得让人惊讶。

哎，你想啊，曾经的电视都是那么笨重，现在轻轻一抬就能搬走，真是科技的进步啊。

1.2 背光源接下来聊聊背光源，这玩意儿就像是液晶电视的“灯泡”，负责把图像照亮。

常见的背光源有LED灯，能够提供均匀的光线，让我们看的更清晰。

想象一下，如果没有它，屏幕就像一片黑暗，啥都看不见，肯定让人火冒三丈。

2. 液晶电视的工作原理2.1 液晶材料液晶电视的核心是液晶材料，它就像一位神奇的魔术师，可以调节光线的通过。

液晶分子在电流的作用下，能够迅速改变排列，从而控制光线的透过与否。

听上去复杂？其实就像你调节窗帘，让阳光进来或者关上，让屋子变得暗淡。

2.2 图像处理再说说图像处理，这个环节可谓是电视机的“脑袋”。

它将输入的视频信号转化为可以显示的图像。

想象一下，这就像在厨房里，厨师把食材切好，调料放对，最后端出一盘美味的佳肴。

没有好的图像处理，哪来的精彩瞬间？3. 液晶电视的功能与应用3.1 多媒体功能现代液晶电视不仅能看电视节目，还能玩游戏、上网，简直是家庭娱乐中心！各种应用一应俱全，打开电视就像打开了一个新世界。

想追剧、看电影？轻松搞定，甚至还可以和朋友一起看，享受欢乐的时光。

3.2 智能化趋势如今，智能液晶电视更是层出不穷，语音控制、智能推荐，简直是科技的巅峰！你只需说出你想看的内容，电视就能为你推荐，省时省力，真是太方便了。

生活越来越智能，难怪大家都说：“科技改变生活”！总结液晶电视机的结构与工作原理其实并不神秘，了解这些也能让我们在日常使用中更加得心应手。

看着那一幕幕精彩的画面，想想背后的科技，真是感叹不已。

科技飞速发展，未来的电视又会给我们带来怎样的惊喜呢？谁知道呢，但我敢打赌，肯定会更精彩！。

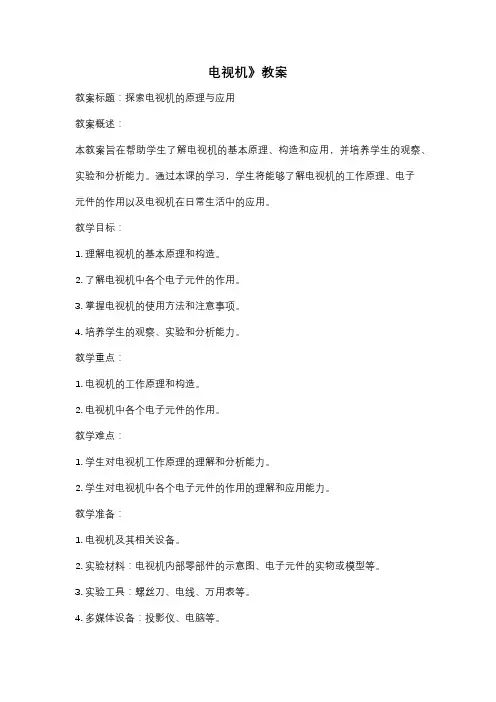

电视机》教案教案标题：探索电视机的原理与应用教案概述：本教案旨在帮助学生了解电视机的基本原理、构造和应用，并培养学生的观察、实验和分析能力。

通过本课的学习，学生将能够了解电视机的工作原理、电子元件的作用以及电视机在日常生活中的应用。

教学目标：1. 理解电视机的基本原理和构造。

2. 了解电视机中各个电子元件的作用。

3. 掌握电视机的使用方法和注意事项。

4. 培养学生的观察、实验和分析能力。

教学重点：1. 电视机的工作原理和构造。

2. 电视机中各个电子元件的作用。

教学难点：1. 学生对电视机工作原理的理解和分析能力。

2. 学生对电视机中各个电子元件的作用的理解和应用能力。

教学准备：1. 电视机及其相关设备。

2. 实验材料：电视机内部零部件的示意图、电子元件的实物或模型等。

3. 实验工具：螺丝刀、电线、万用表等。

4. 多媒体设备：投影仪、电脑等。

教学过程：引入活动（5分钟）：1. 引导学生回忆并讨论他们对电视机的认识和使用经验。

2. 提出问题：你知道电视机是如何工作的吗？它的内部构造是怎样的？知识讲解与实验演示（25分钟）：1. 通过PPT或实物示意图向学生介绍电视机的工作原理和构造。

2. 指导学生观察电视机内部的各个电子元件，并解释它们的作用。

3. 进行简单的实验演示，如使用万用表测量电视机中的电流、电压等参数。

实践操作（20分钟）：1. 将学生分成小组，每组给予一台电视机。

2. 指导学生自行拆卸电视机外壳，观察和记录电视机内部的各个电子元件。

3. 引导学生根据实物示意图或教师提供的指导，进行简单的电子元件的连接和实验操作。

讨论与总结（10分钟）：1. 学生小组展示他们的实验操作结果，并讨论彼此的观察和发现。

2. 教师引导学生总结电视机的工作原理和构造，以及各个电子元件的作用。

3. 提出问题：你认为电视机在日常生活中的应用有哪些？请举例说明。

作业布置（5分钟）：布置作业：要求学生在家中观察并记录家用电视机的型号、尺寸、功能等信息，并写一份观察报告。

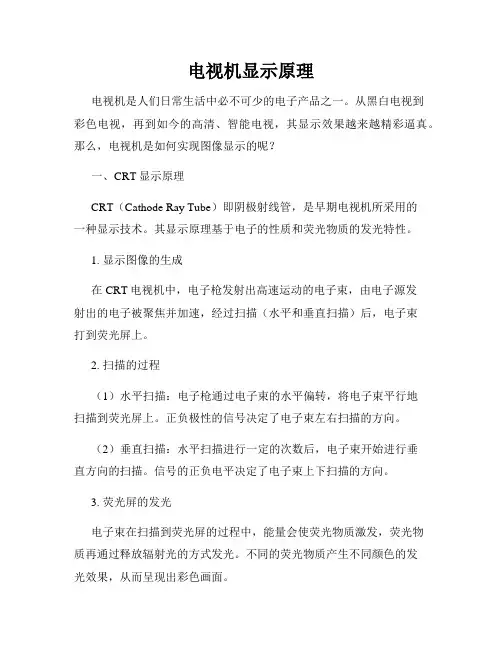

电视机显示原理电视机是人们日常生活中必不可少的电子产品之一。

从黑白电视到彩色电视，再到如今的高清、智能电视，其显示效果越来越精彩逼真。

那么，电视机是如何实现图像显示的呢？一、CRT显示原理CRT（Cathode Ray Tube）即阴极射线管，是早期电视机所采用的一种显示技术。

其显示原理基于电子的性质和荧光物质的发光特性。

1. 显示图像的生成在CRT电视机中，电子枪发射出高速运动的电子束，由电子源发射出的电子被聚焦并加速，经过扫描（水平和垂直扫描）后，电子束打到荧光屏上。

2. 扫描的过程（1）水平扫描：电子枪通过电子束的水平偏转，将电子束平行地扫描到荧光屏上。

正负极性的信号决定了电子束左右扫描的方向。

（2）垂直扫描：水平扫描进行一定的次数后，电子束开始进行垂直方向的扫描。

信号的正负电平决定了电子束上下扫描的方向。

3. 荧光屏的发光电子束在扫描到荧光屏的过程中，能量会使荧光物质激发，荧光物质再通过释放辐射光的方式发光。

不同的荧光物质产生不同颜色的发光效果，从而呈现出彩色画面。

二、液晶显示原理液晶显示屏是现代电视机常用的一种显示技术。

它利用液晶分子的变态作用实现图像的显示。

1. 液晶分子的特性液晶分子具有两种状态：向导向和与导向垂直。

在不同的电场作用下，液晶分子的排列方式也会发生变化。

2. 像素的生成液晶电视通过控制液晶分子的排列方式来实现像素的生成。

液晶显示屏的每个像素点都由红、绿、蓝三种基色的液晶单元组成，通过控制电场的强弱和方向，使液晶分子产生相应的变化，从而显示出不同颜色和亮度的像素。

3. 背光源的使用液晶屏本身无法产生光，所以在液晶屏后面通常需要添加背光源。

常见的背光源有冷阴极荧光灯（CCFL）和LED等。

背光源通过发光来照亮液晶屏，使得通过液晶屏的图像能够显示出来。

三、OLED显示原理OLED（Organic Light Emitting Diode）有机发光二极管是一种新型的显示技术，它不需要背光源，并且具有较低的功耗。

33O U TI ON职业教学研究TEACHI N G RES EARCH在《电视机原理》的教学过程中，笔者发现几个问题是学生难以掌握和接受的。

一方面是这些问题的确难理解，另外一方面是所用教材（高教版，李伟辉主编）没有对这些难点作详细的介绍。

我在多年的教学实践中，对这些问题进行了较深入的研究和探讨，下面谈谈自己的理解和认识。

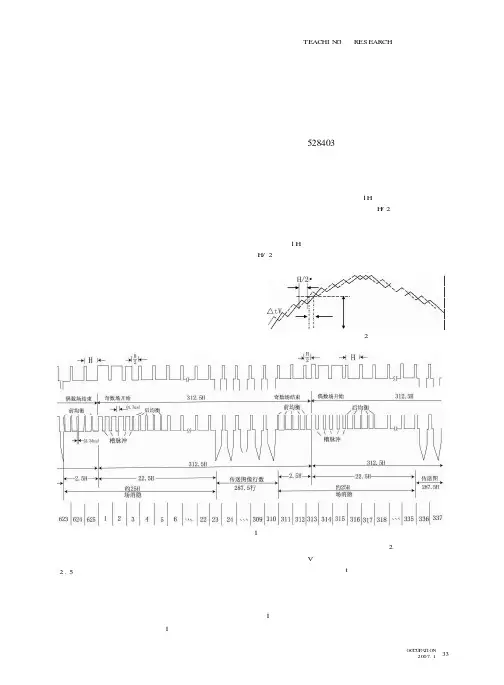

一、在全电视信号中为什么要加槽脉冲和均衡脉冲，这些脉冲有什么作用这个问题课本讲得比较少，课本上所画的全电视信号的波形图也不容易看明白。

有些老师讲到这里就是“糊涂官打糊涂百姓”，糊里糊涂混过去，或者干脆不讲这两个概念，学生更是一头雾水。

我认真地重新画了一下全电视信号的波形图，比较了不加槽脉冲和均衡脉冲时的波形《电视机原理》课难点剖析李旭波（中山高级技工学校广东中山528403）摘要关键词最高频率的估算方法中频信号频谱图波形对比本文对槽脉冲、均衡脉冲、视频信号的最高频率及中放特性曲线这几个难点进行了较透彻的分析。

图1图，解决了这个疑难问题。

具体情况是这样的：如果全电视信号中不加这两种脉冲，那么在场同步脉冲作用的2.5行时间内，是没有行同步信号的，在此期间行扫描电路就失去控制而可能造成不同步，一直要等到场同步脉冲过后，行同步出现时，才会逐渐恢复同步。

这将会使场同步过后的若干行不同步，造成还原的图像上方产生扭曲。

为此必须对场同步脉冲开槽。

但如果只是简单地按行同步周期开槽，如图所示，奇数场的同步图2信号离前一个行同步的时间是1H 时间，而偶数场的同步信号离前一个行同步信号的时间是H /2，如果直接将这样的信号输入到场积分电路，前沿到达时，积分电容上得到的起始电压不同。

而且奇数场槽脉冲相对场同步信号的前沿是1H ，而偶数场槽脉冲相对场同步信号的前沿是H/2，所以相邻两场同步，信号经场积分电路后输出的波形中形成的小凹也相差半行。

如图2所示，设场振荡的触发电平为V ，由于采用的是隔行扫描，那么相邻两场的触发时间就会相差△t ，这样就不能保证正确的还原图像。

电视机的成像原理
1电视机的成像原理
电视机在前后一段时间一直被广泛使用，被用来观看广播，电影，体育节目等等。

电视机有很多种类，如现代高清LED和曲面显示、等离子显示等。

它们都有着一个共同的特点，即成像原理，也就是利用显示器将信号变成图像，然后显示在电视屏幕上。

1.1信号转换部分
在接收到电视信号之后，信号就会被解调器接收，然后由晶体管和其他电子组件完成信号的转换，最终转换成可以被显示器识别的信号格式，例如RGB（红、绿、蓝）信号。

1.2显示器的工作
显示器的工作基于CRT（凸轮扫描管），LED和LCD等显示技术，它通过控制屏幕上的“点”电源，以亮度等变化形式，将RGB信号转换成图像显示。

LED和曲面显示技术中使用了背光系统，主要由导光板和二层油墨组成，油墨中的颜料可以改变电视屏幕的亮度，在改变的过程中，藉由电子控件的控制从而将RGB信号转换为图像显示。

1.3画面完成
在显示屏上的图像完成之后，会有一个磁屏蔽层来过滤掉不需要的噪声干扰。

这样所有的数据就会在屏幕上形成一个完整的条纹图案，这就是电视机屏幕完成图像显示所需要的基本过程。

由以上可知，电视机的成像和显示依赖着许多先进的技术，且正是通过这些技术，才使电视能够被大量消费者使用，满足人们的视觉需求，从而更加真实的感受外界环境。

第三章 电视机的整机机构【本章逻辑结构】⎪⎪⎪⎩⎪⎪⎪⎨⎧芯及国产典型机的常见机彩色电视机的发展进程方框结构及信号流程彩色电视机的基本电路方框结构及信号流程黑白电视机的基本电路各部分的作用电视机的整体结构电视机的分类方法习电视机的整机机构的学、 【本章考试要点】2. 了解电视机的基本分类方法了解电视机的基本分类方法，有助于认识产品市场，并合理调整学习目标和方法，直至融入视频类产品大市场，找到切合自己的发展空间。

按电视机的常见分类有：（1） 按屏幕特征分类，包括按重现颜色分、按屏幕尺寸分、按屏幕平直程度分；（2） 按使用的主要器件分，包括电子管电视机、晶体管电视机、集成电路电视机等；（3） 按功能分，包括遥控式彩色电视机、录象彩色组合式、带卡拉OK 式彩色电视机等；（4） 按信号处理方式分，包括模拟电视机和数字电视机。

3. 了解电视机的基本电路方框结构、各部分电路的主要功能及信号流程了解电视机的基本电路方框结构和信号流程是学习电视机原理的基础，由于电视机的发展和普及大体上可分为黑白电视机、彩色电视机、遥控彩色电视机等阶段。

它们之间的界限并非十分明显，但就模拟电视机而言，其信号处理流程基本没有大的变化，因此应在学习黑白电视流程的基础上，着力弄清彩色电视的新增部分，并形成对彩色电视的整体认识。

黑白电视机的基本电路可分为信号系统、扫描系统和电源系统三部分，每一部分又可按电路功能要求分成若干级。

公共通道是指图象载波信号和伴音载波信号都必须通过的一部分电路，包括高频调谐器、中频放大器和检波器（同时包括：AGC 、ANC 电路）。

在该通道电路中，从天线输入的是高频电视信号，从高频调谐器输出的是38MHz 的图象中频和31.5MHz 的伴音中频信号；该信号经过前置中频处理电路后，保证了信号的频率特性要求，继续送入图象中频放大器和检波器后，分别输出视频图象信号和第二伴音中频信号；AGC 电路保证了检波输出视频信号幅度的稳定，从而达到屏幕上图象的稳定；ANC 电路自动消除短时间、大幅度的干扰，提高了图象重现的质量。

电视机是现代家庭的必备电器之一。

用于娱乐、学习、工作等方面。

在小班科学教学中，关于电视机的教学应当以揭示电视机的工作原理、工作过程及使用对身体的影响等内容为主要目标。

本文将就此进行阐述，以达到科学探究教学的目的。

一、电视机的工作原理电视机的工作原理是将电子信号转化为图像和声音的信号，这就涉及到了电视机的电子学原理。

电视机中的图像管，是一种能够发射电子的真空管。

当电视机接通电源，会产生高电压和低电压两种电信号，高电压的作用是激励图像管中的阳极，在阳极的作用下，图像管中的电子会发射出去，沿着图像管的“透明窗口”投射到屏幕上，形成一张图形类似的电视节目。

在电视机中，声音和图像的信号也是独立的。

声音信号是由一个叫做“音频接收”电路的器件处理的，图像信号则是由一个叫做“视频接收”电路的器件处理的。

这两种信号再被输出到对应的电视机部件中，用以实现电视节目的播放。

二、电视机的工作过程在电视节目的播放过程中，电视机首先接收实时传送过来的电视信号，这些电视信号会由天线、有线电视或者卫星电视等途径的信号输入，由“视频接收”电路器件进行处理，使之成为可以播放的图像信号。

“音频接收”器件会对电视接收到的声音信号进行处理，将其转化成可听的声音信号。

输出到图像处理器、显示器、扬声器等各部分，实现了电视节目的播放。

三、电视机的使用对身体的影响电视机的移动显示屏和丰富多样的内容，为人们提供了很好的娱乐和参加社会的机会。

但是，如果使用不当，也可能会对健康带来一些负面影响。

过度使用电视机，容易影响视力；电视机是一种辐射源，过度接触电视机的辐射会对身体健康造成一定的影响；过度依赖电视机，会降低人们的自主学习和思考能力，进而影响其全面发展和成长。

为了避免电视机使用对身体造成的影响，我们应该注意以下几点：避免长时间接触屏幕；在观看电视的时候应该保持适当的距离和视线高度；使用电视机时应该注意屏幕的亮度、对比度和色调的调节，尽可能减少辐射对身体产生的负面影响。
