ChemDraw 起始界面
12
菜单栏
工具栏
图形工具板 编辑区
状态/信息栏
滚动栏
13
14
套索
蓬罩
实键
橡皮
双键
文本
虚键
笔
切割键
箭头
切割楔键
轨道
黑体键
绘图元素
黑体楔键
基元
空心楔键
化学符号
波浪键
弧形
表格
原子反应
长链
模板
环丙烷环
环丁烷环
环戊烷环
环己烷环
环庚烷环
环辛烷环
环己烷椅式
环己烷椅式
15
环戊二烯环
苯环
16
键工具 模板工具
箭头工具
轨道工具
画图工具
基元工具
符号工具
弧形工具
17
原子反应工具
画碳链
具体用法为：用鼠标左键点中所选择的工具箱中的工具， 18 然后在右边用鼠标拖动，至到画出你所需要的碳链
便捷地画出各种各样的环状结构
19
•模板按钮
氨基酸(Amino Acids)，
芳族(Aromatics)，
2H.0
1.05
OH 6.642.0
7.36 7.66
7.23 7.29
Estimation Quality: blue = good, magenta = medium, red = rough
8
7
6
5
4
3
2
1
0
PPM
Protocol of the H-1 NMR Prediction:
Node
6 DARC-F1 Query(*.flq)——Questel DARC系统中存储查询的原本 文件格式
ChemDraw 起始界面
12
菜单栏
工具栏
图形工具板 编辑区
状态/信息栏
滚动栏
13
14
套索
蓬罩
实键
橡皮
双键
文本
虚键
笔
切割键
箭头
切割楔键
轨道
黑体键
绘图元素
黑体楔键
基元
空心楔键
化学符号
波浪键
弧形
表格
原子反应
长链
模板
环丙烷环
环丁烷环
环戊烷环
环己烷环
环庚烷环
环辛烷环
环己烷椅式
环己烷椅式
15
环戊二烯环
苯环
16
键工具 模板工具
箭头工具
轨道工具
画图工具
基元工具
符号工具
弧形工具
17
原子反应工具
画碳链
具体用法为：用鼠标左键点中所选择的工具箱中的工具， 18 然后在右边用鼠标拖动，至到画出你所需要的碳链
便捷地画出各种各样的环状结构
19
•模板按钮
氨基酸(Amino Acids)，
芳族(Aromatics)，
2H.0
1.05
OH 6.642.0
7.36 7.66
7.23 7.29
Estimation Quality: blue = good, magenta = medium, red = rough
8
7
6
5
4
3
2
1
0
PPM
Protocol of the H-1 NMR Prediction:
Node
6 DARC-F1 Query(*.flq)——Questel DARC系统中存储查询的原本 文件格式
CheMDrAW经典使用教程介绍
38ቤተ መጻሕፍቲ ባይዱ
第一部分 ChemDraw简介
13 SMD 4.2 (*.smd)——ASCII文本文件，一般用于检索化学文摘 数据库
14 Windows Metafile(*.wmf)——图片文件格式，可以将ChemDraw 图片传输到其它应用程序中，如Word。WMF 文件格式含有中 ChemDraw的结构信息，可被ChemDraw早期版本编辑
三、复杂环结构
在原子上定位建立标记
64
第一部分 ChemDraw简介
四、Fischer葡萄糖结构图
CHO H HO H H OH H OH OH CH2OH
65
第一部分 ChemDraw简介
四、Fischer葡萄糖结构图
选择键工具；连续单击生成五连键
66
第一部分 ChemDraw简介
四、Fischer葡萄糖结构图
页眉页脚
26
第一部分 ChemDraw简介
绘图
27
第一部分 ChemDraw简介
标题
ChemDraw V7.0 Times New Roma字体 ChemDraw V7.0 Arial字体
28
第一部分 ChemDraw简介
原子标记
OH
N
29
第一部分 ChemDraw简介
颜色
设置背景颜色
30
第一部分 ChemDraw简介
第一部分 ChemDraw简介
ChemDraw 起始界面
1
第一部分 ChemDraw简介
常用术语
点位：移动鼠标直到鼠标的光标放到所要进行操作的位置， 如果选择的位置在图形结构中的键、原子、线等的上面， 一般出现黑方块，称之为光标块，选择块或操作块。
第一部分 ChemDraw简介
13 SMD 4.2 (*.smd)——ASCII文本文件，一般用于检索化学文摘 数据库
14 Windows Metafile(*.wmf)——图片文件格式，可以将ChemDraw 图片传输到其它应用程序中，如Word。WMF 文件格式含有中 ChemDraw的结构信息，可被ChemDraw早期版本编辑
三、复杂环结构
在原子上定位建立标记
64
第一部分 ChemDraw简介
四、Fischer葡萄糖结构图
CHO H HO H H OH H OH OH CH2OH
65
第一部分 ChemDraw简介
四、Fischer葡萄糖结构图
选择键工具；连续单击生成五连键
66
第一部分 ChemDraw简介
四、Fischer葡萄糖结构图
页眉页脚
26
第一部分 ChemDraw简介
绘图
27
第一部分 ChemDraw简介
标题
ChemDraw V7.0 Times New Roma字体 ChemDraw V7.0 Arial字体
28
第一部分 ChemDraw简介
原子标记
OH
N
29
第一部分 ChemDraw简介
颜色
设置背景颜色
30
第一部分 ChemDraw简介
第一部分 ChemDraw简介
ChemDraw 起始界面
1
第一部分 ChemDraw简介
常用术语
点位：移动鼠标直到鼠标的光标放到所要进行操作的位置， 如果选择的位置在图形结构中的键、原子、线等的上面， 一般出现黑方块，称之为光标块，选择块或操作块。
chemdraw课件PPT
绘制立体化学结构
通过使用ChemDraw的高级绘图技能，用户可以绘制立体化学结 构，展示分子的三维空间排列。
绘制反应机理
使用ChemDraw的高级绘图技能，用户可以绘制反应机理图，展 示化学反应的详细进程。
04 Chemdraw实例演示
绘制有机分子
总结词
通过实例演示，学习如何使用ChemDraw绘制常见的有机分子结构，包括烷烃 、烯烃、炔烃、芳香烃等。
还可以使用各种模板来快速绘 制常见的化学结构。
添加文本和标签
01
选择"Draw"工具栏中的"Text"选项，然后在画布上添加 文本或标签。
02
用户可以设置文本的字体、大小、颜色和对齐方式等属 性。
03
还可以使用各种标注工具来对分子结构进行标注和说明 。
保存和导出文件
01 在完成绘制后，选择"File"菜单中的"Save"来保存 文件。
Chemdraw的应用领域
化学教育
用于绘制化学教材、课件和实验报告中的化学 图谱。
科学研究
用于绘制化学论文、专利和项目报告中的化学 图谱。
化工生产
用于绘制化工流程图、实验装置图和工艺流程图。
02 Chemdraw基本操作
打开和创建画布
打开ChemDraw软件后，点击 "File"菜单，选择"New"来创
支持多种类型的化学键、环、轴等，方便用 户绘制复杂的化学结构式。
支持反应箭头的添加、删除和修改，方便用 户绘制化学反应式。
支持3D分子模型的展示，方便用户从不同角 度视察分子结构。
支持各种化学符号和注释的添加，方便用户 对图谱进行标注和说明。
通过使用ChemDraw的高级绘图技能，用户可以绘制立体化学结 构，展示分子的三维空间排列。
绘制反应机理
使用ChemDraw的高级绘图技能，用户可以绘制反应机理图，展 示化学反应的详细进程。
04 Chemdraw实例演示
绘制有机分子
总结词
通过实例演示，学习如何使用ChemDraw绘制常见的有机分子结构，包括烷烃 、烯烃、炔烃、芳香烃等。
还可以使用各种模板来快速绘 制常见的化学结构。
添加文本和标签
01
选择"Draw"工具栏中的"Text"选项，然后在画布上添加 文本或标签。
02
用户可以设置文本的字体、大小、颜色和对齐方式等属 性。
03
还可以使用各种标注工具来对分子结构进行标注和说明 。
保存和导出文件
01 在完成绘制后，选择"File"菜单中的"Save"来保存 文件。
Chemdraw的应用领域
化学教育
用于绘制化学教材、课件和实验报告中的化学 图谱。
科学研究
用于绘制化学论文、专利和项目报告中的化学 图谱。
化工生产
用于绘制化工流程图、实验装置图和工艺流程图。
02 Chemdraw基本操作
打开和创建画布
打开ChemDraw软件后，点击 "File"菜单，选择"New"来创
支持多种类型的化学键、环、轴等，方便用 户绘制复杂的化学结构式。
支持反应箭头的添加、删除和修改，方便用 户绘制化学反应式。
支持3D分子模型的展示，方便用户从不同角 度视察分子结构。
支持各种化学符号和注释的添加，方便用户 对图谱进行标注和说明。
化学绘图软件ChemDraw使用简介PPT优秀课件
14
官能团 （Functional Groups）
己醣（Hexoses）
2021/6/3
15
纳米管（Nanotubes） 苯环（Ph Rings）
2021/6/3
16
多面体（Polyhedra） 多肽（Polypeptides）
2021/6/3
17
RNA
立体中心 （Stereocenters)
30
2、添加侧键
建立与五连键垂直的水平键
2021/6/3
31
3、标记原子
在原子上定位建立标记
2021/6/3
32
2.5 绘制透视图
直接利用模板或者是手动绘制
2021/6/3
33
1、图形的旋转
选择
顺时针旋转环己烷30°
针旋后
2021/6/3
34
2、添加实键
绘制时按住<Alt>键，使用实键工具 绘制任意长度的键
2021/6/3
7
中的工具栏包括主工具栏和文本工具栏
工具栏 文本工具栏
2021/6/3
8
ChemDraw 11.0图形工具箱
选择工具
结构透视
质谱碎片 橡皮擦 文本编辑 钢笔
化学键
箭头 轨道 绘图元素 基元
化学符号 质询工具
交替基团 长链
高级工具 模版
基本环系
2021/6/3
9
ChemDraw 11.0图形工具箱‹模板›中包含较多复杂分子和玻璃仪器模板
2021/6/3
35
3、图形的变换
按住鼠标左键并向上拖动至原结构的50%
2021/6/3
36
4、标记原子
2021/6/3
Chemdraw教程PPT课件
双击：快速操作两次单击；
拖动：由三部分动作组成——按下鼠标左键选择对象，移动鼠 标，将被选的对象移动到指定位置后抬起鼠标；
“键＋单击”：按下特殊的键和单击鼠标键同时进行。如，“Shift＋ 单击”意思是按下”Shift”键和单击鼠标键；
“键＋拖动”：按下特殊的键和鼠标键，移动鼠标。如，“Shift＋拖
.
40
三、画图方法
1、反应方程式
选择反应箭头
在两个分子中单击 生成一反应箭头
.
41
三、画图方法
1、反应方程式
箭头上方建立文本框
输入反应条件
.
42
三、画图方法
1、反应方程式
选择电荷
定位
添加负电荷
.
43
三、画图方法
1、反应方程式
分子下方建立文本框
选择居中
.
44
三、画图方法
1、反应方程式
依次输入文本信息
.
36
三、画图方法
1、反应方程式
双击生成文本框 输入字母
按Ctrl键
拖动复制
.
37
三、画图方法
1、反应方程式
定位
单击生成一单键 再定位 连续单击生成三单键
定位
双击后输入OH
.
38
三、画图方法
1、反应方程式
用套索或蓬罩进行部分选择
.
39
三、画图方法
1、反应方程式
按Ctrl键
拖动复制
生成独立的两个分子
2、绘制中间体结构
小手形光标 选中虚线柄
拖动改变 虚线箭形状
.
按Esc键
54
三、画图方法
3、复杂环结构
O CH
ChemDraw常用功能与应用.ppt
轨道工具
点击会出现一系列子目录，使用方便，可以绘制各种轨道
化学符号
点击即可进入。 和 分别表示沿Z轴向平面外伸和进入的H原子。阳
离子阴离子符号，在对应原子附近定位，当出现反色的小方块时，点
击即可，符号会自动集成到原字上。表示带电的基团。
4. 绘制箭头，弧及其他图形
箭头工具
根据需要选择，按住鼠标左键可进行箭头的拉伸，缩短和转向。
三、ChemDraw 应用
无机结构式的输入
有机结构式输入
三维结构的输入
其他应用
1、无机结构式的输入
NaOH HCl H 2O NaCl N 2 3H 2 2NH 3 Ca SO CaSO 4 H 2 O(l) H 2O(g)
2 2 4 500 o C 30MPa
碳氢长链的绘制
使用无环链 工具，选择后单击，在弹出的对话框中输入键的个数即可。 按住鼠标，上下移动可以改变长链的方向。
双键
选择实键工具，点击绘制单键，在单键基础上再按动一次即可得到双键。 通过在双键中间（出现光标块）的点击可以改变双键的位置，在上，在下 或中间。
双抉择键
在双键基础上，选择波浪键，在双键上点击即可。
键的前后交叉
双击；使用object菜单中的bring to front 和 send to back实现
注意：以上按动和点击的区别，按动是按住鼠标，拉出一根键 后松开，点击是单击的意思。
2. 文本说明和文字标记
2.1 建立文本的方法：
利用文本工具 ，在所希望出单击即可。需要重新编辑的话，在原文
ChemDraw 界面
菜单栏
键工具
工具栏
箭头工具
点击会出现一系列子目录，使用方便，可以绘制各种轨道
化学符号
点击即可进入。 和 分别表示沿Z轴向平面外伸和进入的H原子。阳
离子阴离子符号，在对应原子附近定位，当出现反色的小方块时，点
击即可，符号会自动集成到原字上。表示带电的基团。
4. 绘制箭头，弧及其他图形
箭头工具
根据需要选择，按住鼠标左键可进行箭头的拉伸，缩短和转向。
三、ChemDraw 应用
无机结构式的输入
有机结构式输入
三维结构的输入
其他应用
1、无机结构式的输入
NaOH HCl H 2O NaCl N 2 3H 2 2NH 3 Ca SO CaSO 4 H 2 O(l) H 2O(g)
2 2 4 500 o C 30MPa
碳氢长链的绘制
使用无环链 工具，选择后单击，在弹出的对话框中输入键的个数即可。 按住鼠标，上下移动可以改变长链的方向。
双键
选择实键工具，点击绘制单键，在单键基础上再按动一次即可得到双键。 通过在双键中间（出现光标块）的点击可以改变双键的位置，在上，在下 或中间。
双抉择键
在双键基础上，选择波浪键，在双键上点击即可。
键的前后交叉
双击；使用object菜单中的bring to front 和 send to back实现
注意：以上按动和点击的区别，按动是按住鼠标，拉出一根键 后松开，点击是单击的意思。
2. 文本说明和文字标记
2.1 建立文本的方法：
利用文本工具 ，在所希望出单击即可。需要重新编辑的话，在原文
ChemDraw 界面
菜单栏
键工具
工具栏
箭头工具
化学常用软件应用简介(ChemOffice) ppt课件
含四类工具，用以创建 蛋白质、DNA、RNA序列。
包含三种工具：
碎片工具 离解工具 合成工具
：破坏指定化学键，使分子成为两部分。 ：破坏化学键画出一个离解反应。 ：破坏化学键画出一个逆向合成反应。
ppt课件
page27
• 环工具：画环状结构。
• 楔形键工具： 画楔形键。
• 制表工具： 用于多重网格制表。其中 薄层色谱板（TLC）可以画出
ppt课件
page38
多面体（Polyhedra）
RNA
ppt课件
page39
立体中心（Stereocenters） 超分子（Supramolecules）
ppt课件
page40
ChemBioDraw包括了众多的模板，我们想画 的东西多数已经包括在其中了，熟悉这些模板， 我们可以根据这些模板迅速组合成希望的分子 形状。
ppt课件
page43
ppt课件
page44
ppt课件
page45
ppt课件
page46
7. 选中垂直工具栏 中的文本工具，分 别将鼠标移至应该 出现羟基或氧原子 的位置，待出现连 接点后，点击键盘 上的O键。
ppt课件
page47
在绘制过程中，化学键键角难以精确掌握，且 拖拉化学键或键点的过程中难免会造成键长的变 化和图形的扭曲，因此需要对图形进行整理。除 了手动调整外，还可以通过ChemDraw的相关菜 单命令进行整理。
ppt课件
page18
• 增加了对文件系统的支持
（1）对SD文件支持。SD文件是一种许多化学软 件都通用的格式文件，可在一个文件中包括许多 结构。
（2）对数据库连接的支持。可及时与Internet连 接并不断更新化学数据。
包含三种工具：
碎片工具 离解工具 合成工具
：破坏指定化学键，使分子成为两部分。 ：破坏化学键画出一个离解反应。 ：破坏化学键画出一个逆向合成反应。
ppt课件
page27
• 环工具：画环状结构。
• 楔形键工具： 画楔形键。
• 制表工具： 用于多重网格制表。其中 薄层色谱板（TLC）可以画出
ppt课件
page38
多面体（Polyhedra）
RNA
ppt课件
page39
立体中心（Stereocenters） 超分子（Supramolecules）
ppt课件
page40
ChemBioDraw包括了众多的模板，我们想画 的东西多数已经包括在其中了，熟悉这些模板， 我们可以根据这些模板迅速组合成希望的分子 形状。
ppt课件
page43
ppt课件
page44
ppt课件
page45
ppt课件
page46
7. 选中垂直工具栏 中的文本工具，分 别将鼠标移至应该 出现羟基或氧原子 的位置，待出现连 接点后，点击键盘 上的O键。
ppt课件
page47
在绘制过程中，化学键键角难以精确掌握，且 拖拉化学键或键点的过程中难免会造成键长的变 化和图形的扭曲，因此需要对图形进行整理。除 了手动调整外，还可以通过ChemDraw的相关菜 单命令进行整理。
ppt课件
page18
• 增加了对文件系统的支持
（1）对SD文件支持。SD文件是一种许多化学软 件都通用的格式文件，可在一个文件中包括许多 结构。
（2）对数据库连接的支持。可及时与Internet连 接并不断更新化学数据。
chemdraw使用说明使用方法演示教学
主工具图标板
箭
头
工
键工具
具
轨道工具
模板工具17类
基元
画
工具
图
工
具
弧形工具
符号工具
原子反应工具
模板工具
氨基酸模板工具
模板工具
芳香化合物模板工具
模板工具
双环模板工具
模板工具
生物模板工具
模板工具
玻璃仪器模板工具(I)
模板工具
玻璃仪器模板工具(II)
模板工具
构象异构体模板工具
模板工具
环戊二烯模板工具
模板工具
模板工具
脂环模板工具
模板工具
模板工具
DNA模板工具
模板工具
模板工具
官能团模板工具
模板工具
模板工具
己糖模板工具
模板工具
模板工具
苯环模板工具
模板工具
模板工具
多面体模板工具
模板工具
模板工具
RNA模板工具
模板工具
特殊符号模板工具
模板工具
立体中心模板工具
模板工具
mDraw®
Chemical Structure Drawing Standard
第一部分
ChemDraw软件使用简介
ChemDraw 起始界面
常用术语
点位： 移动鼠标直到鼠标的光标放到所要进行操作的位置，如果选择的 位置在图形结构中的键、原子、线等的上面，一般出现黑方块， 称之为光标块、选择块、操作块。
优选项 常规设置
错误警告
显示设置
默认路径
默认打开 文件格式
默认存盘 文件格式
打开/存盘设置
国内外化学刊物默认文档格式
化学绘图软件ChemDraw使用简介..
2018/8/11
61
2、由IUPAC标准命名给出结构式
2018/8/11
62
ChemDraw对一些输入错误具有自动矫错功能
2018/8/11
63
3.6 ChemDraw与word及Chem3D关联
1、ChemDraw与word关联
或
双击结构式
2018/8/11
64
2、ChemDraw与Chem3D关联
2018/8/11
49
绘制反应物
选择
点位
拖动
定位
单击
定位
单击
单击生成双键
双击生成文本框并输入元素符号
拖动生成双键
绘制生成物
复制
定位
单击生成一单键
再定位
连续单击生成三单键
定位
双击后输入OH
绘制箭头
在两个分子中单击 生成一反应箭头 选择反应箭头
输入反应条件
箭头上方建立文本框
输入反应条件
选择电荷
添加负电荷
化学绘图软件ChemDraw使用简介
ChemDraw Ultra 11.0版
王晓玲 图书馆信息服务部
2018/8/11
1
/
ChemBioOffice 2008
2018/8/11
2
Content
1
ChemDraw简介 利用ChemDraw绘图
多肽（Polypeptides）
2018/8/11
17
RNA 立体中心 （Stereocenters)
2018/8/11
18
超分子 （Supermolecules)
2018/8/11
19
2 利用ChemDraw 绘图
《Chemdraw绘图软》PPT课件
谢谢!希望能增 加化学化工专业图形制作 方面的知识。
主讲：周武 联系方式 电话：0531-86182546-801~3(O) 邮箱：hxc@
86189936(H)
感谢下 载
Chem office化学专业绘图软件
10. MSI ChemNote(*.msm)——一种ASC II文本文件，可以用于像ChemNote一类的应用程 序。
11. Jcamp Spectra(*.jdx，*.dx)—— 图谱文件格式，可读入紫外、质谱、红外、核磁 等数据文件。
12. MSI ChemNote(*.msm)——一种ASC II文本文件，可以用于像ChemNote一类的应用程 序。
Chem office化学专业绘图软件
3) 从Structure菜单中，选择Define Nickname, 出现Define Nickname对话框；
4) 给俗名输入一个简短的名称； 5) 单击OK按钮，俗名被定义，即可用此俗名标记 原子。
俗名列表对话框
Chem office化学专业绘图软件
注意 1) 如果定义的俗名符号与元素符号相
Chem office化学专业绘图软件
工作区 图上形菜工标工单具题具栏栏栏
栏
图3-1 Chem Windows窗口组成
Chem office化学专业绘图软件
File （文件 菜单）
新建文档 打打开开文特档殊文档
保关恢另存闭复存文文为档档 页打面印设置
文国 默别档文外 认名设档化 文文清退置注学档档单出释刊格设物式置
Chem office化学专业绘图软件
Text （文 本）
字体 样式 大小 左右居对对中齐齐 合理 堆叠 自动 行距
Chem office化学专业绘图软件
chemdraw使用说明--使用方法
模板工具
环戊二烯模板工具
模板工具
脂环模板工具 模板工具
模板工具
模板工具
DNA模板工具
模板工具
模板工具
官能团模板工具
模板工具
模板工具
己糖模板工具
模板工具
模板工具
苯环模板工具
模板工具
模板工具
多面体模板工具
模板工具
模板工具
RNA模板工具
模板工具
特殊符号模板工具
模板工具
立体中心模板工具
模板工具
3. ChemDraw Steyl Sheet(*.cds)：用于存储文件设置和其它 物体。
4. Connection Table(*.ct)：一种实例格式，存储关于原子与 元素、系列编号、X和Y轴、键序、键类型等的连接和联系的 列表，是用于多类应用程序间互换信息的通用格式。 5. DARC-F1 (*.fld)：Questel DARC系统中存储结构的原本文
错误警告
打开/存盘设置 默认路径
默认打开 文件格式
默认存盘 文件格式
国内外化学刊物默认文档格式
打开文件
不同文件格式
文件格式介绍
1. CD Template(*.ctp, *.ctr)：用于保存模板文档。 2. ChemDraw(*.cdx)：ChemDraw原本格式，是一个公共标记的 文件格式，易被其它程序建立和解释。
主 工 具 图 标 板
箭 头 工 具 轨道工具
键工具
基元 工具
画 图 工 具
符号工具 弧形工具 模板工具17类 原子反应工具
模板工具
氨基酸模板工具
模板工具
芳香化合物模板工具
模板工具
双环模板工具
化学多媒体素材制作软件简介PPT课件
第6页/共49页
一些常用的工具箱a. 箭头具箱 b. 轨道工具箱c. 基元工具箱
第7页/共49页
d. 模板图形目类
2. 建立和改变说明文本
(1) ChemDraw文本的建立 (2) 字体、字号和字形子菜单 ① 字体子菜单 ② 字号子菜单 ③ 字形子菜单 (3) 变换文本说明的字体、字号和字形
第8页/共49页
第11页/共49页
6. 移动结构
(1) 利用选择移动结构 (2) 将移动限制在水平或竖直方向 (3) 将被选结构小幅度移动 (4) 将被选结构较大幅度移动 (5) 利用剪贴板移动 (6) 移动原子
第12页/共49页
7. 调整结构尺寸
结构 选择
放大调整
缩小调整
尺寸调整后出现的询问框
第13页/共49页
[模板]工具的子工具箱中17种选项。
第14页/共49页
2.1.2 Chem3D的基本操作
1. 利用键工具建立模型 2. 乙烷模型
第15页/共49页
1. 利用键工具建立模型
第16页/共49页
2. 乙烷模型
(2) 旋转模型
(1) 建立模型
(3) 模型结构信息
第17页/共49页
2.1.3 ChemDraw制作素材实 例 ChemDraw在化学多媒体课件素材制作中具有相当特殊的地位，从基本操作可以
看出，它具有制作出包括文本(分子式)的编辑、绘制基本有机结构式，使用模板 功能建立更复杂的结构式，增加、删除和修改化学键，增加、删除和修改原子， 移动和缩放结构式等功能。
1. 无机反应式和有机分子式 2. 复杂结构式 3. Fischer(费舍尔)投影式
4. Haworth(霍沃思)投影式 5. Newman(纽曼)投影式 6. 立体化学
一些常用的工具箱a. 箭头具箱 b. 轨道工具箱c. 基元工具箱
第7页/共49页
d. 模板图形目类
2. 建立和改变说明文本
(1) ChemDraw文本的建立 (2) 字体、字号和字形子菜单 ① 字体子菜单 ② 字号子菜单 ③ 字形子菜单 (3) 变换文本说明的字体、字号和字形
第8页/共49页
第11页/共49页
6. 移动结构
(1) 利用选择移动结构 (2) 将移动限制在水平或竖直方向 (3) 将被选结构小幅度移动 (4) 将被选结构较大幅度移动 (5) 利用剪贴板移动 (6) 移动原子
第12页/共49页
7. 调整结构尺寸
结构 选择
放大调整
缩小调整
尺寸调整后出现的询问框
第13页/共49页
[模板]工具的子工具箱中17种选项。
第14页/共49页
2.1.2 Chem3D的基本操作
1. 利用键工具建立模型 2. 乙烷模型
第15页/共49页
1. 利用键工具建立模型
第16页/共49页
2. 乙烷模型
(2) 旋转模型
(1) 建立模型
(3) 模型结构信息
第17页/共49页
2.1.3 ChemDraw制作素材实 例 ChemDraw在化学多媒体课件素材制作中具有相当特殊的地位，从基本操作可以
看出，它具有制作出包括文本(分子式)的编辑、绘制基本有机结构式，使用模板 功能建立更复杂的结构式，增加、删除和修改化学键，增加、删除和修改原子， 移动和缩放结构式等功能。
1. 无机反应式和有机分子式 2. 复杂结构式 3. Fischer(费舍尔)投影式
4. Haworth(霍沃思)投影式 5. Newman(纽曼)投影式 6. 立体化学
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
O OH
24
绘制中间结构式
或 选择工具标记电子移动方向
在线演示
25
2.3绘制复杂环结构
3,7-dimethyloct-6-ena化学结构式 通过环工具和橡皮擦来完成
2020/8/18
26
绘制复杂环
选择环己烷； 并添加第一个环
添加第二个环
27
橡皮擦去多余部分
28
在相应原子位置标记原子
29
2.4 绘制Fischer投影式
43
4、调整结构及完成投影式
后面结构移至前面 右键选择Bring to Front命令
添加阴影框
44
2.7绘制立体化学结构式
绘制一般结构式
添加楔键和手性碳原子标记
2020/8/18
45
2.8 绘制生物分子
2020/8/18
46
模板中的DNA及RNA模板
2020/8/18
47
2.9 绘制简单的实验装置
56
3 ChemDraw 扩展功能
3.1 显示分析信息
对于一个已经绘制好的化学结构，可通过运用“Analysis”工具获得该结 构的化学式、分子量、相对原子质量、m/e值和各原子的百分含量等。
2020/8/18
57
2020/8/18
58
3.2 显示物理性质
ChemDraw可以计算并预测一得化学结构的物理和热力学性质。
20
2 利用ChemDraw 绘图
2.1 绘制普通结构式
尼古丁 Nicotine Oxidation
2020/8/18
21
打开软件
利用模板绘 制共轭苯环
添加实键
添加环戊烷
整理结构
2020/8/18
标记原子
添加双键和实键
22
练习题：绘制阿司匹林的化学结构
2020/8/18
23
2.2 绘制反应中间体
ChemBioOffice 2008
2020/8/18
3
Content
1 2 3
2020/8/18
4
1 ChemDraw 简介
ChemOffice中应 用最为广泛的组件
理念：“化学家能懂的，ChemDraw也应该懂”
2020/8/18
5
标题栏 菜单栏
ChemDraw 11.0工作界面
工具栏
图形工具箱
CHO
H
OH
HO
H
H
OH
H
OH
C H 2O H
30
1、绘制连续的直线
选择键工具；连续单击生成五连键
31
2、添加侧键
建立与五连键垂直的水平键
32
3、标记原子
在原子上定位建立标记
33
2.5 绘制透视图
直接利用模板或者是手动绘制
2020/8/18
34
1、图形的旋转
选择
顺时针旋转环己烷30°
针旋后
2020/8/18
59
3.3 显示元素周期表
2020/8/18
60
3.4 预测NMR谱
1H-NMR预测
13C-NMR预测
2020/8/18
61
3.5 结构式和命名互相转换
1、由结构式给出IUPAC标准命名
或
2020/8/18
62
2、由IUPAC标准命名给出结构式
2020/8/18
63
ChemDraw对一些输入错误具有自动矫错功能
拖动生成双键
51
绘制生成物
复制
定位
单击生成一单键
再定位
连续单击生成三单键
定位
双击后输入OH
52
绘制箭头
选择反应箭头
在两个分子中单击 生成一反应箭头
53
输入反应条件
箭头上方建立文本框 选择电荷
输入反应条件 添加负电荷
54
输入物质结构名称
依次输入文本信息
55
选择阴影框 将反应方程式全部罩上
在线演示
编辑/绘图区
状态栏
2020/8/18
6
ChemDraw 11.0可同时打开多个操作窗口
2020/8/18
7
ChemDraw 11.0菜单栏中包含了许多不同命令
2020/8/18
8
中的工具栏包括主工具栏和文本工具栏
工具栏 文本工具栏
2020/8/18
9
ChemDraw 11.0图形工具箱
选择工具
结构透视
质谱碎片 橡皮擦 文本编辑 钢笔
化学键
箭头 轨道 绘图元素 基元
化学符号 质询工具
交替基团 长链
高级工具 模版
基本环系
2020/8/18
10
ChemDraw 11.0图形工具箱‹模板›中包含较多复杂分子和玻璃仪器模板
氨基酸（Amino Acids）
2020/8/18
11
芳香族（Aromatics）
双环（Bicycle）
2020/8/18
12
玻璃仪器（Clipware）
2020/8/18
13
构象异构（Conformers）
环戊二烯（Cp Rings）
2020/8/18
14
环烷（Cycloalkans）
DNA
2020/8/18
15
官能团 （Functional Groups）
己醣（Hexoses）
2020/8/18
35
2、添加实键
绘制时按住<Alt>键，使用实键工具 绘制任意长度的键
2020/8/18
36
3、图形的变换
按住鼠标左键并向上拖动至原结构的50%
2020/8/18
37
4、标记原子
2020/8/18
38
5、完成透视图
选择黑体楔键
单击下部两侧键的中央
选择黑体键
单击底键的中央
39
利用玻璃仪器模板中的仪器组合搭建实验装置，如：
真空蒸馏装置
2020/8/18
48
2.10 绘制反应式
2020/8/18
49
1、绘制反应物结构式 4、输入反应条件
2、绘制生成物结构式
3、添加箭头 5、输入物质结构名称
2020/8/1
定位
单击
定位
单击
单击生成双键 双击生成文本框并输入元素符号
2020/8/18
16
纳米管（Nanotubes） 苯环（Ph Rings）
2020/8/18
17
多面体（Polyhedra） 多肽（Polypeptides）
2020/8/18
18
RNA
立体中心 （Stereocenters)
2020/8/18
19
超分子 （Supermolecules)
2020/8/18

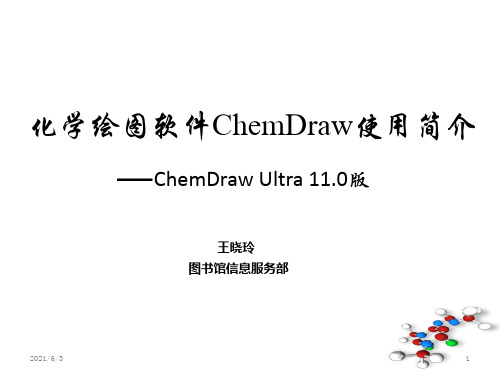

化学绘图软件ChemDraw使用简介
ChemDraw Ultra 11.0版
图书馆信息服务部
2020/8/18
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。
2
/
2.6 绘制Newman投影式
40
1、绘制两个三键结构，并连接
选择键工具； 连续单击生成三键对称结构
右键复制
选择键工具；按住Alt键，连接两个结构
41
2、旋转结构式
部分选择 上面分结构
右上脚双击旋转柄，对话框中输60
单击旋转
42
3、添加空轨道
选择轨道工具
定位中心原子；按住Alt键， 按下鼠标键，向外按动建立轨道
24
绘制中间结构式
或 选择工具标记电子移动方向
在线演示
25
2.3绘制复杂环结构
3,7-dimethyloct-6-ena化学结构式 通过环工具和橡皮擦来完成
2020/8/18
26
绘制复杂环
选择环己烷； 并添加第一个环
添加第二个环
27
橡皮擦去多余部分
28
在相应原子位置标记原子
29
2.4 绘制Fischer投影式
43
4、调整结构及完成投影式
后面结构移至前面 右键选择Bring to Front命令
添加阴影框
44
2.7绘制立体化学结构式
绘制一般结构式
添加楔键和手性碳原子标记
2020/8/18
45
2.8 绘制生物分子
2020/8/18
46
模板中的DNA及RNA模板
2020/8/18
47
2.9 绘制简单的实验装置
56
3 ChemDraw 扩展功能
3.1 显示分析信息
对于一个已经绘制好的化学结构，可通过运用“Analysis”工具获得该结 构的化学式、分子量、相对原子质量、m/e值和各原子的百分含量等。
2020/8/18
57
2020/8/18
58
3.2 显示物理性质
ChemDraw可以计算并预测一得化学结构的物理和热力学性质。
20
2 利用ChemDraw 绘图
2.1 绘制普通结构式
尼古丁 Nicotine Oxidation
2020/8/18
21
打开软件
利用模板绘 制共轭苯环
添加实键
添加环戊烷
整理结构
2020/8/18
标记原子
添加双键和实键
22
练习题：绘制阿司匹林的化学结构
2020/8/18
23
2.2 绘制反应中间体
ChemBioOffice 2008
2020/8/18
3
Content
1 2 3
2020/8/18
4
1 ChemDraw 简介
ChemOffice中应 用最为广泛的组件
理念：“化学家能懂的，ChemDraw也应该懂”
2020/8/18
5
标题栏 菜单栏
ChemDraw 11.0工作界面
工具栏
图形工具箱
CHO
H
OH
HO
H
H
OH
H
OH
C H 2O H
30
1、绘制连续的直线
选择键工具；连续单击生成五连键
31
2、添加侧键
建立与五连键垂直的水平键
32
3、标记原子
在原子上定位建立标记
33
2.5 绘制透视图
直接利用模板或者是手动绘制
2020/8/18
34
1、图形的旋转
选择
顺时针旋转环己烷30°
针旋后
2020/8/18
59
3.3 显示元素周期表
2020/8/18
60
3.4 预测NMR谱
1H-NMR预测
13C-NMR预测
2020/8/18
61
3.5 结构式和命名互相转换
1、由结构式给出IUPAC标准命名
或
2020/8/18
62
2、由IUPAC标准命名给出结构式
2020/8/18
63
ChemDraw对一些输入错误具有自动矫错功能
拖动生成双键
51
绘制生成物
复制
定位
单击生成一单键
再定位
连续单击生成三单键
定位
双击后输入OH
52
绘制箭头
选择反应箭头
在两个分子中单击 生成一反应箭头
53
输入反应条件
箭头上方建立文本框 选择电荷
输入反应条件 添加负电荷
54
输入物质结构名称
依次输入文本信息
55
选择阴影框 将反应方程式全部罩上
在线演示
编辑/绘图区
状态栏
2020/8/18
6
ChemDraw 11.0可同时打开多个操作窗口
2020/8/18
7
ChemDraw 11.0菜单栏中包含了许多不同命令
2020/8/18
8
中的工具栏包括主工具栏和文本工具栏
工具栏 文本工具栏
2020/8/18
9
ChemDraw 11.0图形工具箱
选择工具
结构透视
质谱碎片 橡皮擦 文本编辑 钢笔
化学键
箭头 轨道 绘图元素 基元
化学符号 质询工具
交替基团 长链
高级工具 模版
基本环系
2020/8/18
10
ChemDraw 11.0图形工具箱‹模板›中包含较多复杂分子和玻璃仪器模板
氨基酸（Amino Acids）
2020/8/18
11
芳香族（Aromatics）
双环（Bicycle）
2020/8/18
12
玻璃仪器（Clipware）
2020/8/18
13
构象异构（Conformers）
环戊二烯（Cp Rings）
2020/8/18
14
环烷（Cycloalkans）
DNA
2020/8/18
15
官能团 （Functional Groups）
己醣（Hexoses）
2020/8/18
35
2、添加实键
绘制时按住<Alt>键，使用实键工具 绘制任意长度的键
2020/8/18
36
3、图形的变换
按住鼠标左键并向上拖动至原结构的50%
2020/8/18
37
4、标记原子
2020/8/18
38
5、完成透视图
选择黑体楔键
单击下部两侧键的中央
选择黑体键
单击底键的中央
39
利用玻璃仪器模板中的仪器组合搭建实验装置，如：
真空蒸馏装置
2020/8/18
48
2.10 绘制反应式
2020/8/18
49
1、绘制反应物结构式 4、输入反应条件
2、绘制生成物结构式
3、添加箭头 5、输入物质结构名称
2020/8/1
定位
单击
定位
单击
单击生成双键 双击生成文本框并输入元素符号
2020/8/18
16
纳米管（Nanotubes） 苯环（Ph Rings）
2020/8/18
17
多面体（Polyhedra） 多肽（Polypeptides）
2020/8/18
18
RNA
立体中心 （Stereocenters)
2020/8/18
19
超分子 （Supermolecules)
2020/8/18
化学绘图软件ChemDraw使用简介
ChemDraw Ultra 11.0版
图书馆信息服务部
2020/8/18
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。
2
/
2.6 绘制Newman投影式
40
1、绘制两个三键结构，并连接
选择键工具； 连续单击生成三键对称结构
右键复制
选择键工具；按住Alt键，连接两个结构
41
2、旋转结构式
部分选择 上面分结构
右上脚双击旋转柄，对话框中输60
单击旋转
42
3、添加空轨道
选择轨道工具
定位中心原子；按住Alt键， 按下鼠标键，向外按动建立轨道
