经典滤波器与现代滤波器

滤波器的发展现状滤波器是一种用于信号处理的关键器件，其作用是通过去除或强调信号中的特定频率分量来改变信号的频谱。

随着科技的发展，滤波器也在不断演进和创新，以满足不同领域的需求。

1. 传统滤波器：传统滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

这些滤波器基于电容、电感和电阻等被 passives 元件构建，其主要特点是结构简单、成本较低，适用于一些基础应用。

2. 数字滤波器：随着数字信号处理技术的不断发展，数字滤波器应运而生。

数字滤波器通过将连续时间信号转换为离散时间信号，并使用数字算法处理信号，在滤波效果、可编程性和精度方面具有优势。

数字滤波器可以实现各种复杂的滤波功能，并具有较好的灵活性和可扩展性。

3. 自适应滤波器：自适应滤波器是一类具有自我调节能力的滤波器，能够根据输入信号的特性实时优化滤波效果。

自适应滤波器主要应用于通信、雷达、声音处理等领域，能够有效地抑制噪声、提高信号质量和抗干扰能力。

4. 宽带滤波器：随着通信技术的快速发展，对宽带信号的处理需求也越来越迫切。

宽带滤波器具有更宽的通带和截止频率范围，能够处理多个频率分量的信号。

宽带滤波器在宽带通信、雷达、医疗成像等领域得到广泛应用。

5. 智能滤波器：随着人工智能和机器学习的发展，智能滤波器在信号处理中得到了应用。

智能滤波器能够根据输入信号的模式和特征自适应地调整滤波参数，从而实现更精确和高效的信号处理。

除了以上几种滤波器，还有许多其他类型的滤波器不断涌现，如时频滤波器、经验模态分解滤波器等。

这些新型滤波器在提高滤波效果、减小系统复杂性、提高可靠性等方面都具有巨大潜力。

滤波器的发展一直在持续推进，为各个领域的信号处理提供了更多的选择和可能性。

数字信号处理中的滤波算法比较数字信号处理在现代通讯、音频、图像领域被广泛应用，而滤波技术则是数字信号处理中最核心和关键的技术之一。

随着新一代数字信号处理技术的发展，各种高效、高精度的数字滤波算法层出不穷，其中经典的滤波算法有FIR滤波器和IIR 滤波器。

下面将对它们进行比较分析。

一、FIR滤波器FIR滤波器是一种实现数字滤波的常用方法，它采用有限长冲激响应技术进行滤波。

FIR滤波器的主要特点是线性相位和稳定性。

在实际应用中，FIR滤波器常用于低通滤波、高通滤波和带通滤波。

优点：1. 稳定性好。

FIR滤波器没有反馈环，不存在极点，可以保证系统的稳定性。

2. 线性相位。

FIR滤波器的相位响应是线性的，可达到非常严格的线性相位要求。

3. 不会引起振荡。

FIR滤波器的频率响应是光滑的，不会引起振荡。

缺点：1. 会引入延迟。

由于FIR滤波器的冲击响应是有限长的，所以它的输出需要等待整个冲击响应的结束，这就会引入一定的延迟时间，造成信号的延迟。

2. 对于大的滤波器阶数，计算量较大。

二、IIR滤波器IIR滤波器是一种有反馈的数字滤波器，在数字信号处理中得到广泛的应用。

IIR滤波器可以是无限长冲激响应（IIR）或者是有限长冲激响应（FIR）滤波器。

IIR滤波器在实际应用中，可以用于数字滤波、频率分析、系统建模等。

优点：1. 滤波器阶数较低。

IIR滤波器可以用较低的阶数实现同等的滤波效果。

2. 频率响应的切变特性好。

IIR滤波器的特性函数是有极点和零点的，这些极点和零点的位置可以调整滤波器的频率响应，进而控制滤波器的切变特性。

3. 运算速度快。

由于IIR滤波器的计算形式简单，所以在数字信号处理中的运算速度通常比FIR滤波器快。

缺点：1. 稳定性问题。

由于IIR滤波器采用了反馈结构，存在稳定性问题，当滤波器的极点分布位置不合适时，就容易产生不稳定的结果。

2. 失真问题。

与FIR滤波器不同，IIR滤波器的输出会被反馈到滤波器的输入端，这就可能导致失真问题。

简述滤波器的发展历程及前景滤波器是一种电子元件，用于过滤掉电路中不需要的信号。

它在电子领域的应用广泛，包括通讯、音频、视频、雷达等。

随着科技的不断发展，滤波器的技术也在不断进步，下面将简述滤波器的发展历程及前景。

1. 传统滤波器：传统滤波器主要是基于电容、电感和电阻器的滤波电路。

这种滤波器的优点是简单易制作，但缺点是频率特性和相位特性波动较大，对温度、湿度和时间稳定性要求高，难以实现高品质的滤波效果。

2. 数字滤波器：20世纪70年代，随着数字信号处理技术的发展，出现了数字滤波器。

这种滤波器通过数字信号处理芯片实现，可以精确地控制滤波器的频率、相位和幅度响应，并具备快速处理、可编程性好等优点。

3. 自适应滤波器：20世纪80年代，随着自适应信号处理技术的发展，出现了自适应滤波器。

这种滤波器可以根据输入信号的特征自动调整滤波器参数，适应不同的输入信号，具备更好的滤波效果。

4. MEMS滤波器：21世纪初，微电子机械系统（MEMS）技术的发展促进了MEMS滤波器的出现。

这种滤波器基于微型机械构件制造，具有体积小、重量轻、功耗低等特点，是实现高集成度电路的重要手段。

未来滤波器的发展趋势主要表现在以下几个方面：1. 高集成度：滤波器将集成到片上系统中，实现高度集成化和小型化。

2. 宽频带：随着通信技术的发展，滤波器对宽频带信号的处理需求越来越大。

3. 低功耗：为满足移动设备和可穿戴设备的需求，滤波器需要具备低功耗的特点。

4. 自适应性：随着智能手机和智能家居等应用的普及，滤波器需要具备自适应性和智能化，能够根据环境变化和用户需求自动调整滤波效果。

5. 多功能：滤波器不仅需要实现通信、音频、视频信号的滤波，还需要具备多种功能，如EMI（电磁干扰）抑制、信号增强等。

综上所述，滤波器是电子领域中重要的元件之一，经过多年的发展，已经具备了数字化、自适应化和微型化等特点，未来的发展趋势将更加趋向于高集成度、宽频带、低功耗、自适应性和多功能等方向。

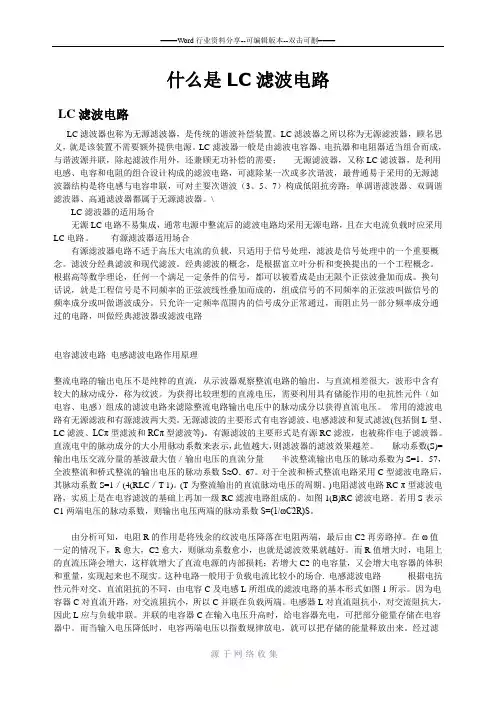

什么是LC滤波电路LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。

LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。

LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。

\LC滤波器的适用场合 无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。

有源滤波器适用场合 有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。

滤波分经典滤波和现代滤波。

经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。

根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

数字信号处理降白噪声方法
数字信号处理中降低白噪声的方法主要包括阈值法和滤波器法。

1. 阈值法：首先对信号进行小波分解，由于噪声信号多包含在具有较高频率的细节中，可以利用门限、阈值等形式对分解所得的小波系数进行处理，然后对信号进行小波重构即可达到对信号消噪的目的。

具体的阈值选择有固定阈值估计、极值阈值估计、无偏似然估计以及启发式估计等。

2. 滤波器法：包括经典滤波器和现代滤波器。

经典滤波器主要基于线性滤波理论，通过设计特定的滤波器函数来滤除噪声。

现代滤波器则基于信号处理理论，如适应性滤波器和自适应滤波器，它们能够自动调整滤波参数以适应不同的噪声环境。

在选择降噪方法时，需要考虑信号的特性和噪声的特性，以及降噪后的信号质量和计算复杂度等因素。

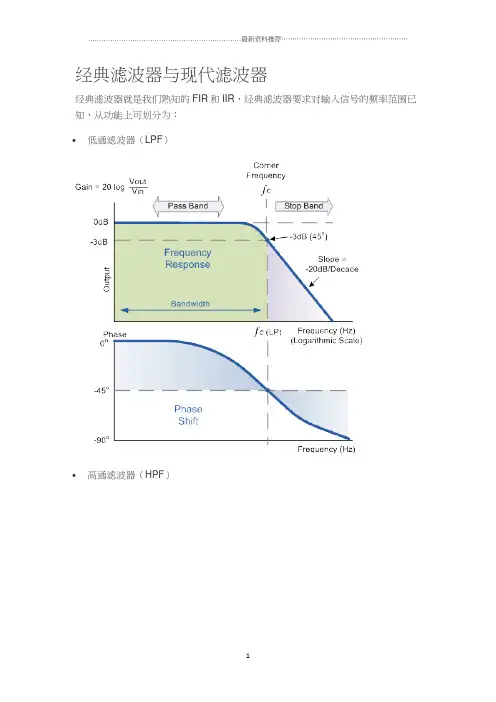

经典滤波器与现代滤波器经典滤波器就是我们熟知的FIR和IIR，经典滤波器要求对输入信号的频率范围已知，从功能上可划分为：低通滤波器（LPF）高通滤波器（HPF）带通滤波器（BPF）带阻滤波器（BSF）陷波滤波器（Notch Filter）上面的图示是滤波器的增益曲线（Gain Curve）.现代滤波器适用于输入信号中含有混叠干扰频率，常见的包括：维纳滤波器卡尔曼滤波器自适应滤波器……对于现代滤波器，有时间要一个个进行研究。

数字滤波器的技术指标滤波器的技术指标通常是以频率响应的幅值特性（或者说上面提到的增益曲线）来表征，IIR 很难实现线性相位，因此一般不考虑相位特性，若要求相位特性，则可使用FIR设计。

滤波器设计指标定义图在以上的指标中，往往使用衰减指标，滤波器衰减是指信号经过滤波器后信号强度的减少,专指信号功率幅度损失,等于20*log(输出功率/输入功率，单位为分贝(dB).通带衰减由图可知，越小滤波器性能越好，即越小越好。

阻带衰减由图可知，越小滤波器性能越好，即越大越好。

若在处幅值H=时，=3dB，则称为3dB截止频率。

我们常说的带宽就是指3dB点间的频率宽度。

滤波器设计中的其它概念：中心频率(Center Frequency)滤波器中心频率是指一个滤波器高低3dB频率间的中心频率，该中心频率可以是高低3dB频率的几何平均数或算术平均数。

算术平均数几何平均数品质因数(Qaulity Factor)品质因数通常是用来衡量电感或电容品质的参数，等于相应的电抗与电阻之比。

在带通滤波器中，负载Q(Loaded Q)等于该带通滤波器的中心频率与3dB带宽之比。

滤波器衰减纹波示意图通带纹波(Passband Ripple)滤波器通带纹波是指在通带内衰减的波浪状变化,见上述滤波器衰减纹波释义图。

滤波器产生的原因之一是由于负债不匹配。

反射损耗(Return/Reflection Loss)滤波器反射损耗是指滤波器由于所接负载不匹配，由滤波器输出端反射回输入端的能量。

什么是LC滤波电路LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。

LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。

LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。

\LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。

有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。

滤波分经典滤波和现代滤波。

经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。

根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

经典滤波器与现代滤波器经典滤波器就是我们熟知的FIR和IIR，经典滤波器要求对输入信号的频率范围已知，从功能上可划分为：∙低通滤波器（LPF）∙高通滤波器（HPF）带通滤波器（BPF）∙带阻滤波器（BSF）∙陷波滤波器（Notch Filter）上面的图示是滤波器的增益曲线（Gain Curve）.现代滤波器适用于输入信号中含有混叠干扰频率，常见的包括：∙维纳滤波器∙卡尔曼滤波器∙自适应滤波器∙……对于现代滤波器，有时间要一个个进行研究。

滤波器的技术指标通常是以频率响应的幅值特性（或者说上面提到的增益曲线）来表征，IIR很难实现线性相位，因此一般不考虑相位特性，若要求相位特性，则可使用FIR设计。

滤波器设计指标定义图在以上的指标中，往往使用衰减指标，滤波器衰减是指信号经过滤波器后信号强度的减少,专指信号功率幅度损失,等于20*log(输出功率/输入功率，单位为分贝(dB).∙通带衰减由图可知，越小滤波器性能越好，即越小越好。

∙阻带衰减由图可知，越小滤波器性能越好，即越大越好。

若在处幅值H=0.707时，=3dB，则称为3dB截止频率。

我们常说的带宽就是指3dB点间的频率宽度。

滤波器设计中的其它概念：∙中心频率(Center Frequency)滤波器中心频率是指一个滤波器高低3dB频率间的中心频率，该中心频率可以是高低3dB频率的几何平均数或算术平均数。

算术平均数几何平均数∙品质因数(Qaulity Factor)品质因数通常是用来衡量电感或电容品质的参数，等于相应的电抗与电阻之比。

在带通滤波器中，负载Q(Loaded Q)等于该带通滤波器的中心频率与3dB带宽之比。

滤波器衰减纹波示意图∙通带纹波(Passband Ripple)滤波器通带纹波是指在通带内衰减的波浪状变化,见上述滤波器衰减纹波释义图。

滤波器产生的原因之一是由于负债不匹配。

∙反射损耗(Return/Reflection Loss)滤波器反射损耗是指滤波器由于所接负载不匹配，由滤波器输出端反射回输入端的能量。
